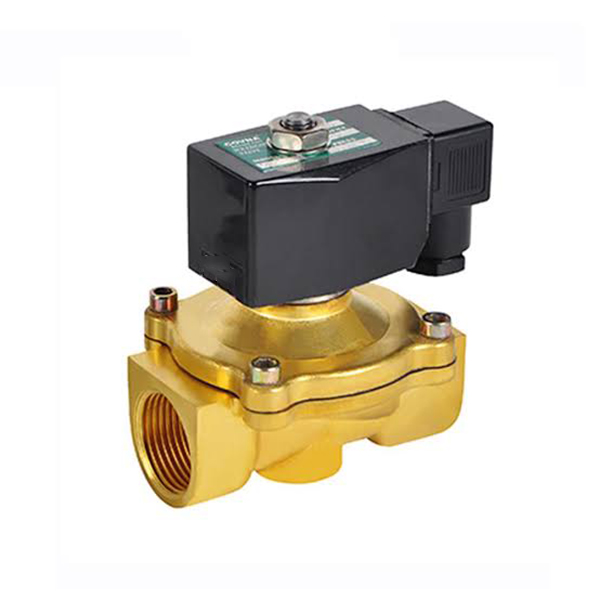

2W sorozatú 2/2 utas folyadék mágnesszelep (közvetlen működésű + pilóta működtetésű)

Márka: SOLH by Richge Technology

Termék áttekintése

     A SOLH 2W sorozat egy univerzális ipari 2/2-utas, normál zárású folyadékelzáró mágnesszelep, amely két szerkezeti vonalra oszlik: közvetlen működésű 2W-os (030/050-es kis sorozat) és kísérleti működtetésű 2W-os (150-500-as nagy furatú sorozat). Automatikus be-/kikapcsolást hajt végre tiszta víz, sűrített levegő, kenőolaj, hűtő vágófolyadék és gyengén korrozív folyadékvezetékek esetén.

       * Sárgaréz szeleptest többrétegű korróziógátló tömítéssel; kettős opció: nulla nyomású közvetlen indítási típus és nagy áramlású pilot típus a teljes választék kiválasztásához

       * Szabványos méret- és menetspecifikációk, kompatibilisek a PT/G/NPT többszálas szálakkal a globális exporthoz

       * Az alacsony hőmérsékletnek ellenálló tekercs támogatja a stabil, hosszú távú folyamatos feszültségellátást

     Széles körben illeszkedik a vízkezelő berendezésekhez, a szerszámgépek hűtőköreihez, a permetező tisztítóvezetékekhez, a légkompresszor csővezetékekhez és a teljes ipari folyadékautomatizálási rendszerekhez.

Két termékvonal teljes besorolása: Közvetlen működésű NC VS Pilot-Operated NC

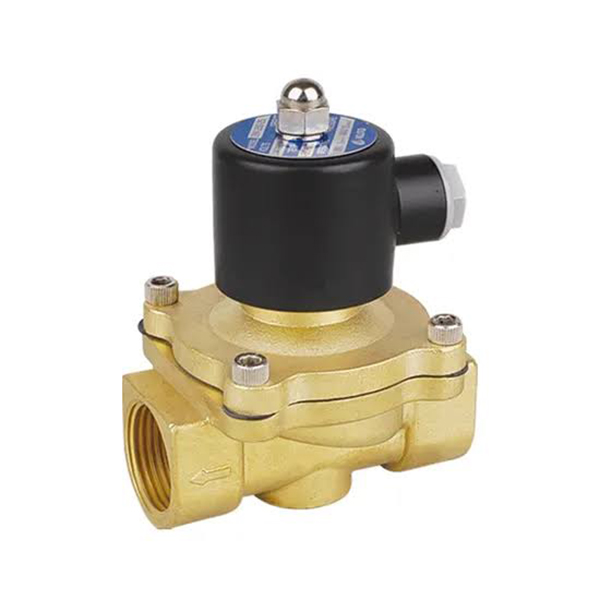

  1. 2W-os, közvetlen működésű, normál esetben zárt (modellpélda: 2W-L030-08)

     --Dolgozó hercegple:Az elektromágneses tekercs közvetlenül meghajtja a belső armatúra szárat a fő szelepülés kinyitásához/zárásához, lehetővé téve a teljes nyitást 0 MPa nulla közegnyomás alatt.

        * Kikapcsolás: A rugó összenyomja a tömítőtömítést, hogy teljesen elzárja a csővezeték folyadékát

        * Bekapcsolás: Az elektromágneses erő felemeli az orsót, hogy megvalósítsa a kétirányú folyadékkeringést

           Nincs segédpilóta kamra, rendkívül egyszerű szerkezet ezredmásodperces gyors válaszidővel.

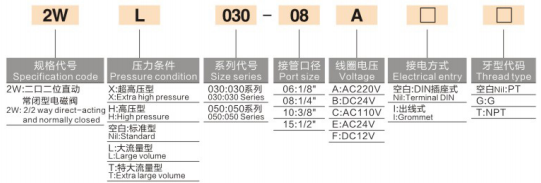

    -- Teljes modellkódolási szabály

     2W - Nyomás/áramlás utótag - Méret sorozat - Port menet - Tekercs feszültség - Bekötés típusa - Szabványos menet

        * 2W: Közvetlen működésű 2/2 utas, normál zárt mágnesszelep

        *  Nyomás és áramlás utótag: üres = normál / L = nagy áramlás / T = extra nagy áramlás / H = magas nyomás / X = extra magas nyomás

        *  Méretsorozat: 030 (miniatűr), 050 (közepes kicsi)

        *  Port kód: 06=G1/8, 08=G1/4, 10=G3/8, 15=G1/2

        *  Feszültségkód: A=AC220V, B=DC24V, C=AC110V, E=AC24V, F=DC12V

        *  Kábelezési mód: Üres = DIN-aljzat (a kapcsolószekrényhez szabvány), I = vízálló vezeték (kültéri, nedves berendezés)

        *  Szabvány menet: üres = PT brit kúpos menet, G = G párhuzamos menet, T = NPT amerikai menet

   --  Alapvető előnyei

       *  Nulla nyomáskülönbség indítás, nincs minimális üzemi nyomáskorlát, stabil nyitás vákuum alatt, mikronyomás és mikroáramú vízkör

        *   Ultrakompakt test, tetszőleges rögzítési szög a szűk berendezésszekrény-elrendezéshez

        *  Ezredmásodperces gyors be- és kikapcsolás, alkalmas nagyfrekvenciás szakaszos start-stop ciklusokhoz

        *  Kis szeleptest alacsony fogyasztási költséggel, gazdaságos első választás az egypontos leágazásvezérléshez

     --  Alkalmazási forgatókönyvek

      Egypontos hűtőolaj befecskendezés kis CNC szerszámgépekhez, mini spray tisztítógépekhez, mikro levegő/víz vezérlés 3C automatizálási berendezésekhez, légkompresszorok kis leágazó kapcsolói, labor mikro folyadék be/ki vezérlés.

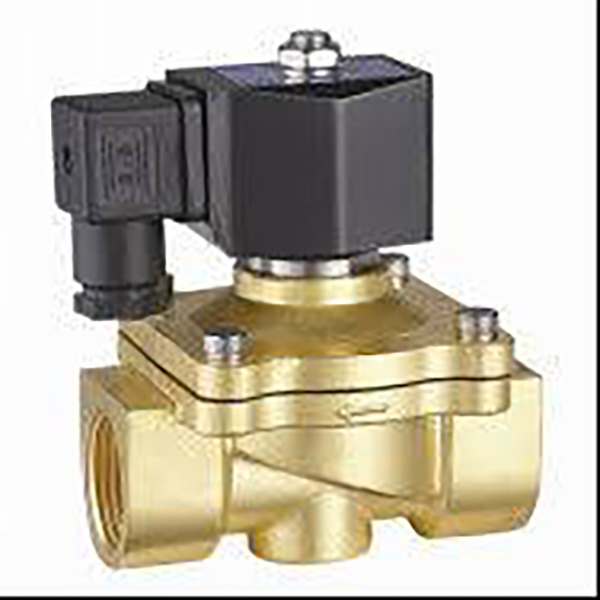

  2. 2 W-os Pilot-működtetés, normál zárt (Modell példa: 2W250-25)

     -- Működési elv:Beépített pilóta légtelenítő nyílás, amely a csővezeték közepes nyomására támaszkodik a nagy furatú főorsó felemeléséhez; A tekercs csak kis vezérlőnyílást vezérel alacsony energiafogyasztással és alacsony hőtermeléssel. Minimális indítási nyomáskülönbség 0,05 MPa, a szelep nem nyitható ki teljesen közepes nyomás nélkül.

        * Kikapcsolás: A vezérlőnyílás lezárva, a belső üreg nyomása összenyomja a tömítést a csővezeték lezárásához

        * Bekapcsolás: A vezérlőkamra nyomását légteleníti, a közepes nyomású emelők kinyitják a főszelepet a nagy mennyiségű folyadék áramlásához, a maximális nyílás Φ50-ig (G2 hüvelyk)

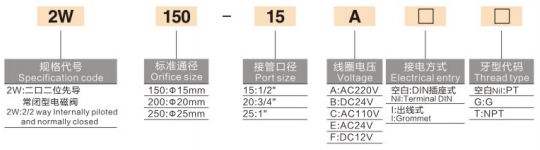

    --Teljes modellkódolási szabály

        2W - Kifolyónyílás mérete - Port menet - Tekercs feszültség - Bekötés típusa - Szabványos menet

        *  2W: Pilóta működtetésű 2/2 utas, normál zárt mágnesszelep

        *  Szabványos nyílásméret: 150 (Φ15), 200 (Φ20), 250 (Φ25), 320 (Φ35), 400 (Φ40), 500 (Φ50)

        *  Port kód: 15=G1/2, 20=G3/4, 25=G1, 32=G1¼, 40=G1½, 50=G2

        *  A feszültség-, vezeték- és menetkódok teljesen felcserélhetők a közvetlen működésű sorozatú, kompatibilis tekercs-alkatrészekkel

  3. Alapvető előnyei

     - Extra nagy átmenő furat a nagy közepes áramláshoz, ultraalacsony csővezeték nyomásveszteséghez, ideális a teljes vezetékes központi víz-/levegőellátáshoz

     -- Alacsony teljesítményű tekercs hajtja a nagy furatú szelepházat, alacsony hőmérséklet-emelkedés 24 órás folyamatos működés mellett, égésgátló teljesítmény

     - A széles áramlási csatorna nem könnyen eldugulható, támogatja a keringő ipari hűtővizet apró lebegő szennyeződésekkel

     - Az egypilóta szelep helyettesíthet több kis direkt szelepet, egyszerűsíti a fő csővezeték elrendezését és csökkenti a beszerzési költségeket

  4.Alkalmazási forgatókönyvek

     Fő vízkör vezérlése nagy összeszerelősor permetező tisztítóberendezésekhez, légkompresszor teljes gép leeresztő és fő levegővezeték elzárása, keringő hűtőrendszer nagy átfolyású gyűjtőcsövek, vízkezelő berendezések, általános folyadék főkapcsoló élelmiszer-csomagoló és vegyi berendezésekhez.

Univerzális megosztott alapfunkciók (közvetlen + kísérleti működtetésű)

  1.Egységes NC normál zárt funkció (gyári alapértelmezés)

     Automatikus kikapcsolás áramszünet esetén, hatékonyan megakadályozza a túlfolyást, a víz/levegő szivárgást a berendezés leállítása során a magasabb rendszerbiztonság érdekében.

  2. Kettős opcionális tömítőanyag

     -- Standard NBR nitril gumi: Univerzális tiszta vízhez, sűrített levegőhöz és kenőolajhoz, általános munkakörülményekhez

     - Opcionális EPDM etilén-propilén: hőálló, gyenge sav- és lúgálló, forró vízhez, élelmiszer-minőségű tiszta folyadékhoz és pácoló berendezésekhez ajánlott

  3. Multi-spec univerzális kompatibilis tekercsek

     Teljes AC és DC feszültség lefedettség, kis teljesítményű szigetelt tekercs, amely támogatja a hosszú távú folyamatos feszültséget; kettős bekötési séma (DIN aljzat / vízálló vezeték), amely a beltéri szekrényekhez és a kültéri berendezésekhez illeszthető.

  4.Több nemzetközi exportszál szabvány

     Három menetopció: PT brit kúpos, G párhuzamos BSPP, NPT amerikai menet, megfelelő hazai automatizálási berendezések és tengerentúli gyártósor exportigényei.

  5. Gravitációmentes univerzális rögzítés

     A szelepház felszerelhető függőlegesen, vízszintesen vagy megfordítva anélkül, hogy befolyásolná a nyitási/zárási teljesítményt, így tökéletes a kompakt szekrény elrendezéshez.

  6. Teljes nyomásfokozatú testreszabás

     A közvetlen sorozat támogatja a szabványos / nagynyomású / extra magas nyomású / nagy áramlású, testreszabott változatokat; A pilot sorozat natívan alkalmazkodik a hagyományos 0,05–1,0 MPa ipari folyadéknyomás-tartományhoz.

Egységes Általános műszaki specifikációs táblázat

Közvetlen VS Pilot Operated Teljes kiválasztás összehasonlító táblázat

Szegmentált tipikus alkalmazási forgatókönyvek

  1. 2 W-os közvetlen hatású NC alkalmazható mezők

     -- Egypontos hűtőolaj befecskendezés és mikro spray kis CNC szerszámgépekhez, egyszerű állomási mikrofolyadék vezérlés

     -- Vákuumos segédvízellátás és kis pneumatikus ág be/ki 3C automatizálási berendezésekhez

     -- Kisméretű ultrahangos tisztítóberendezések, laboratóriumi mikrofolyadék-szabályozó hurkok

     -- Berendezés karbantartási ág, egypontos víz/gáz kapcsoló kis lámpatestekhez

  2. 2W-os Pilot-Operated NC alkalmazható mezők

     -- Légkompresszor teljes gépleeresztő, műhely fő légcsővezeték elzáró szelep

     -- Fő vízkör vezérlés nagy szerelősoros permetező tisztítóberendezésekhez

     -- Vízkezelő cirkulációs rendszer, ipari hűtő nagy átfolyású gyűjtőcsövek

     -- Nagy furatú folyadék főkapcsoló élelmiszerek csomagolásához és komplett vegyi berendezésekhez

Alapvető kiválasztási ítélkezési szabályok

     -- A csővezeték víz/levegő nyomása 0,05 MPa alatt, szakaszos mikroközeg, vákuumkör → 2 W-os közvetlen működésű típust kell választani

     -- Csőméret ≥G1/2, teljes vezetékes főcső nagy átfolyású átvitel, hosszú távon stabil nyomású csővezeték → Válasszon 2W-os kísérleti működtetésű típust

     -- Forró víz, tisztított víz, gyenge savas folyadék munkakörülmények: Rendeléskor adja meg az élelmiszer-minőségű EPDM tömítést

     -- Központi huzalozás a gép vezérlőszekrényén belül: A DIN aljzat vezetékezési típusának előnyben részesítése; kültéri permetező és nedves berendezéseket válasszon vízálló vezetékes vezetéktípust

     -- A nagynyomású vízkör és a nagy átfolyású állomások testreszabott szeleptesteket választhatnak ki H/L/T utótaggal

Komplett pneumatikus és folyadékáramköri megoldások

  1. Kis hűtő elágazó áramkör

     AFC légkezelő egység → 3 V sorozatú 3/2 mágnesszelep → PU műanyag cső → 2 W közvetlen működésű szelep (hűtővíz kör be-/kikapcsoló vezérlése)

  2. Teljes gép fő vízgyűjtő áramkör

     Víztartály/levegőkompresszor főcső → 2W-os nagy furatú pilot szelep → leágazás minden állomás permetező csővezetékéhez

  3. Robbanásbiztos folyadékműhely áramkör

     Robbanásbiztos levegőforrás-kezelő egység → 2 W-os vezérlőszelep egyedi robbanásbiztos tekercssel, robbanásbiztos automatikus vezérlőcsővezetékekkel

Egy mondat összefoglalása

     A SOLH 2W sorozatú sárgaréz 2/2-utas, normál zárt folyadék mágnesszelep nulla nyomású indítási kis, közvetlen működésű változatot és kis teljesítményű, nagy átfolyású, nagy, kísérleti működtetésű változatot kínál, opcionális NBR/EPDM élelmiszer-minőségű tömítéssel, többmenetes és többfeszültségű kompatibilitás, széles körben használják automata víz-, levegő-, olajmosó- és élelmiszer-mosó berendezésekhez, valamint szerszámgépek folyadékmosó- és vízelzáró berendezéseihez.
