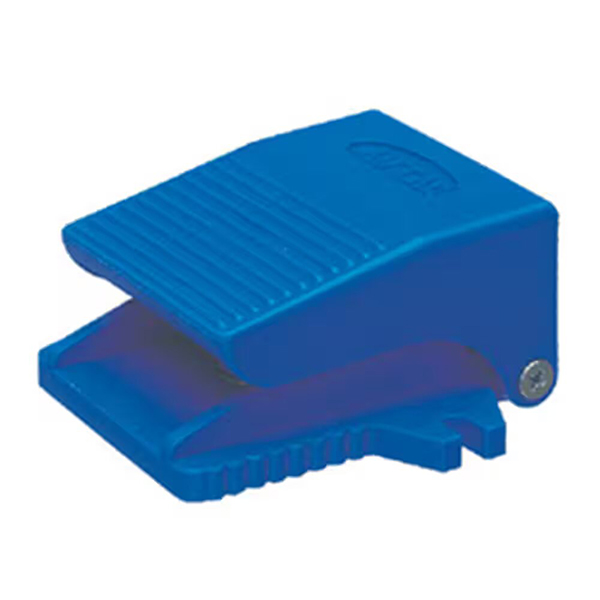

3F / 3FM sorozatú 3/2 utas lábpedálszelep | Normál esetben zárt, közvetlen működésű pneumatikus lábszelep

Márka: SOLH by Richge Technology | Teljesen kompatibilis csere az AirTAC 3F / 3FM lábszelephez

1. Termék áttekintése

     A SOLH 3F és 3FM sorozat az3/2 utas közvetlen működésű, normál zárt pneumatikus lábpedálszelepek, teljesen kompatibilis és cserélhető az eredeti AirTAC 3F210 és 3FM210 modellekkel. A 3F210 nagy teherbírású, öntött alumínium házzal rendelkezik, míg a 3FM210 könnyű mini műanyag szerkezettel rendelkezik. Mindkét sorozat beépített kipufogórendszerrel rendelkezik szabványos P/A/R légnyílás logikával. Kihangosító pneumatikus kapcsolókészülékként szolgálnak, és széles körben használják egyszeres működésű hengervezérlésre, vákuumtörésre, kézi be- és kikapcsolásra, bélyegzésre és rögzítés rögzítésére.

  1.1 A légikikötő alapvető logikája és működési elve

     • A légikikötő meghatározása: P (levegő bemenet), A (munka kimenet), R (beépített kipufogó nyílás)

     • Normál zárt állapot (pedál felengedve): P bemenet zárva, egy port kommunikál az R kipufogónyílással, hogy azonnal felszabadítsa a henger maradék nyomását

     • Működési állapot (pedál lenyomva): A P-A áramkör megnyílik a levegőellátáshoz, az R kipufogónyílás zárva a nyomás fenntartása érdekében

     • Zárási funkció (L utótag): Reteszelő fül szerkezettel felszerelve. Nyomja meg egyszer a pedál rögzítéséhez a folyamatos levegőellátáshoz; nyomja meg újra a feloldáshoz és a nyomáscsökkentés visszaállításához

     • Standard funkció: A nem L modellek azonnali önvisszaállító típusúak, automatikusan lekapcsolják a levegőt és nyomást engednek a láb elengedése után

2. Modellkódolási szabályok és meghatározás

     Kódolási logika: 3(F/FM)210 - [Port mérete] [L zárolás] - [szál típusa]

  2.1 Sorozatház definíció

     • 3F210: Szabványos nagy teherbírású alumíniumötvözet ház, 3/2 utas lábszelep

     • 3FM210: Mini könnyű műanyag lábszelep, kompakt méret szűk helyekre való beépítéshez

  2.2 Portméret specifikáció

     • M5: M5×0,8 finom menet (kizárólag 3FM mini modellhez, mikropilóta légvezérléshez)

     • 06: G1/8 (PT1/8) szabványos menet

     • 08: G1/4 (PT1/4) általános univerzális specifikáció ipari szerszámokhoz

  2.3 Funkció és szál utótag

     • L Utótag: Önzáró szerkezettel a tartós nyomástartásért

     • Nem L: Azonnali önvisszaállító típus, automatikus nyomáscsökkentés a pedál elengedése után

     • Szál típusa: Üres=PT kúpos menet; G=Brit szabvány párhuzamos menet; T=NPT amerikai kúpos menet

     Modell példa: 3F210-08L | G1/4 portos alumínium ötvözet lábszelep önzáró funkcióval; 3FM210-M5 | M5 menetes mini műanyag mikro lábszelep

  2.4 A teljes sorozat specifikációinak összehasonlító táblázata

3. Alapvető műszaki paraméterek

4. Kiválasztási megkülönböztetés: 3F alumínium sorozat vs 3FM mini műanyag sorozat

5. Funkcionális megkülönböztetés: ön-visszaállítás vs önzárás

     • Nem L Azonnali ön-visszaállítás típusa: A pedál automatikusan visszapattan a láb elengedése után, megszakítja a levegőellátást és kiengedi a nyomást az A portból. Ez a leggyakoribb típus kocogás és szakaszos vezérlés esetén.

     • L Utótag önzáró típusa: Nyomja meg egyszer a pedál rögzítéséhez a folyamatos levegőellátáshoz és a nyomástartáshoz; nyomja meg újra a reteszelés feloldásához és a maradék nyomás oldásához. Kifejezetten tartós nyomástartó pneumatikus körökhöz tervezve.

6. Csere és tipikus alkalmazások

  6.1 Kompatibilis csere

     A SOLH 3F/3FM sorozat teljesen felváltja az eredeti AirTAC 3F210/3FM210 sorozatot és a hazai Xinchang/SOLIH egyenértékű modelleket, és közvetlenül frissítheti és kicserélheti a régi FV320 lábpedálszelepeket tökéletes méret- és funkcionális kompatibilitás mellett.

 6.2 Tipikus alkalmazási forgatókönyvek

     • Egyműködő hengeres lábvezérlő: Levegőforrás → 3F lábszelep → egyszeres működésű henger; a henger automatikusan visszatér és kiengedi a nyomást a pedál elengedésekor, így biztosítva a biztonságos szakaszos működést.

     • Vákuumos szívókorong nyomáscsökkentés: Lépés a levegőellátáshoz a vákuum leállításához; engedje el a pedált a levegő távozásához, és szüntesse meg a tapadókorong tartó erejét a munkadarab gyors kioldásához.

     • Ipari feldolgozás ellenőrzése: Kézi lábkapcsoló kis sajtológépekhez, csiszológépekhez és pneumatikus rögzítőrendszerekhez, a kezek felszabadítása a hatékony működés érdekében.

Egy mondat összefoglalása

     A SOLH 3F/3FM sorozat 3/2 utas, normál zárt lábpedálszelepei közé tartoznak a nagy teherbírású alumínium önvisszaállító/önzáró modellek és a mini könnyű műanyag modellek. IP54-es por- és fröccsenésmentes teljesítményükkel, kenőanyag-mentes működésükkel és teljes AirTAC-kompatibilitással, ezek a szabványos kihangosító pneumatikus kapcsolószelepek a hengervezérléshez, a vákuumtöréshez és az ipari szerszámozáshoz.
