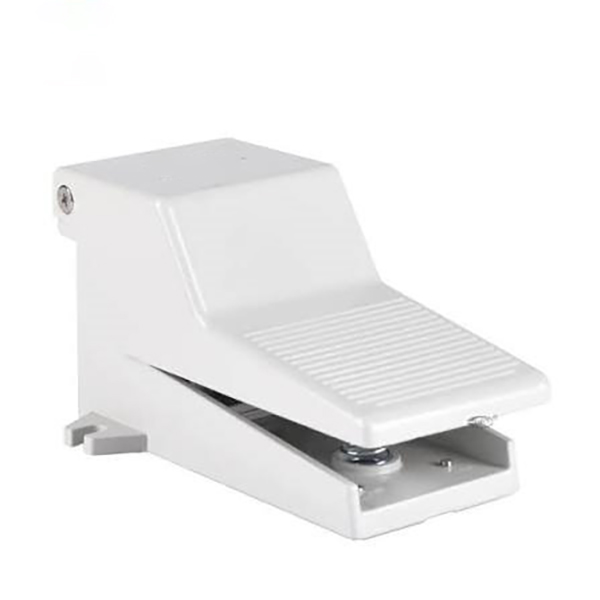

4F sorozat 5/2 utas lábpedálszelep | Közvetlen működésű teljes alumínium pneumatikus lábszelep

Márka: SOLH by Richge Technology | Teljesen kompatibilis csere az AirTAC 4F sorozatú lábszelephez

1. Termék áttekintése

     A SOLH 4F sorozat professzionális5/2 utas pneumatikus lábpedál irányszelep teljesen kompatibilis és cserélhető a teljes AirTAC 4F sorozattal. A teljesen öntött alumínium ötvözet testtel és a megvastagított, csúszásmentes lábpedállal, közvetlen hatású rugós visszaállító szerkezettel, kifejezetten akettős működésű henger előre és hátra vezérlés. A teljes sorozat négy konfigurálható típust fed le: standard önvisszaállítás, L mechanikus önzáró, G biztonsági védőburkolat és LG zár + védőburkolat. Manuálisan ki tudja cserélni a mágnesszelepeket a berendezések indító-leállításához és irányváltásához, széles körben alkalmazva szerszámtartókban, bélyegzésben, szegecselésben és ipari pneumatikus vezérlési forgatókönyvekben.

  1.1 magos 5/2 utas levegőáramköri logika

     • A légikikötő meghatározása: P (fő levegő bemenet), A/B (kettős működő kimenet), R1/R2 (két független kipufogónyílás)

     • Normál állapot (pedál felengedve): P csatlakozik a B-hez a levegőellátáshoz; Az A csatlakozik az R1-hez a kipufogógázhoz, a henger visszahúzásához és visszaállításához

     • Működési állapot (pedál lenyomva): P csatlakozik A-hoz a levegőellátáshoz; B csatlakozik az R2-hez a kipufogóhoz, a henger kinyúlik és működik

     • Nem L szabványos típus: Azonnali rugóvisszapattanás visszaállítása a láb elengedése után a kocogás szakaszos vezérléséhez

     • L Reteszelés típusa: Nyomja meg egyszer a helyzet rögzítéséhez és a légnyomás fenntartásához; nyomja meg újra a feloldáshoz és a nyomáscsökkentés visszaállításához

2. Modellkódolási szabályok és utótag meghatározása

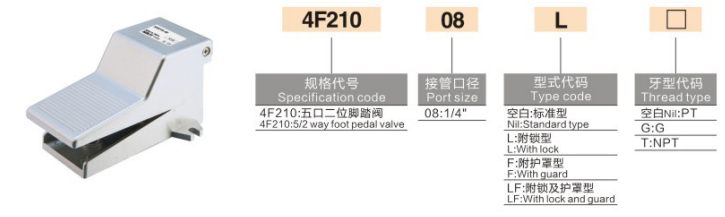

     Kódolási logika: 4F210 - [Port mérete] + [Funkció utótag] - [Száltípus]

  2.1 Alapmodell és portméret

     • 4F210: Univerzális mainstream 5/2 utas lábszelep alaptest

     • 06: G1/8 (PT1/8) menetes csatlakozó

     • 08: G1/4 (PT1/4) univerzális mainstream specifikáció

 2.2 Az alapfunkciók utótag kiválasztásának útmutatója

  2.3 Száltípus utótag

     • Üres: PT kúpos menet (standard alapértelmezett)

     • G: Brit szabvány G párhuzamos menet

     • T: NPT amerikai szabvány kúpos menet

  Modell példa: 4F210-08 | G1/4 szabványos önvisszaállító lábszelep; 4F210-08LG | G1/4 önzáró lábszelep biztonsági védőburkolattal

3. Alapvető műszaki paraméterek

4. Kiválasztási megkülönböztetés: 4F 5/2 utas vs 3F 3/2 utas lábszelep

5. Strukturális alapelőnyök

     • Kettős független kipufogó kialakítás: Két különálló kipufogónyílással van felszerelve, hogy biztosítsa a sima kipufogót a henger irányváltása során, gyors reagálást és stabil működést késés nélkül.

     • Csúszásgátló nagy teherbírású pedál: A görgős textúrájú pedálfelület hatékonyan növeli a súrlódást, megakadályozza a csúszást nagy terhelés esetén, és javítja a működési stabilitást.

     • Stabil független reteszelő mechanizmus: Független, bepattintható reteszelőszerkezet biztosítja a szilárd elhelyezést és a könnyű feloldást. Megjegyzés: Nem alkalmas ultramagas frekvenciájú, folyamatos ütési munkakörülményekre.

     • Opcionális biztonsági védőburkolat: Egyedi műanyag porálló védőburkolat hatékonyan elkerüli a leeső munkadarabok vagy a személyi hibás érintés által okozott véletlen hátramenetet, javítva a helyszíni működés biztonságát.

     • Teljesen alumínium tartós szerkezet: Az integrált öntött alumíniumötvözet test nagy keménységgel, ütésállósággal és hosszú élettartammal rendelkezik a kemény ipari műhelykörnyezetek számára.

6. Tipikus alkalmazási forgatókönyvek

     • Kettős működésű hengeres kézi vezérlés: Levegőforrás → 4F lábszelep → kettős működésű henger. Az ön-visszaállító típus megvalósítja a kihúzást nyomásra és a visszahúzást elengedéskor; A reteszelő típus fenntartja a szorítónyomást a hosszú távú pozicionálás érdekében.

     • Ipari feldolgozó berendezések ellenőrzése: Professzionális, lábbal működtetett irányváltás bélyegzőgépekhez, szegecselőgépekhez és köszörűszerelvényekhez, kezek felszabadítása a hatékony feldolgozási művelethez.

     • Helyszíni berendezések hibakeresése: Ideiglenesen cserélje ki a mágnesszelepeket kézi lábszelepekre a pneumatikus áramköri hibakereséshez, amely kényelmes a berendezések próbaüzeméhez és a paraméterek kalibrálásához.

Egy mondat összefoglalása

     A SOLH 4F sorozat egy teljesen alumíniumból készült, 5/2 irányú, közvetlen működésű lábpedálszelep ön-visszaállító, önzáró és hibás működés elleni védelemmel. Kettős gyors kipufogógázzal, nagy áramlással és teljes AirTAC-kompatibilitással, ez a szabványos ipari lábvezérlő szelep a kettős működésű hengeres előre/hátra kapcsoláshoz és a mechanikus feldolgozás pneumatikus vezérléséhez.
