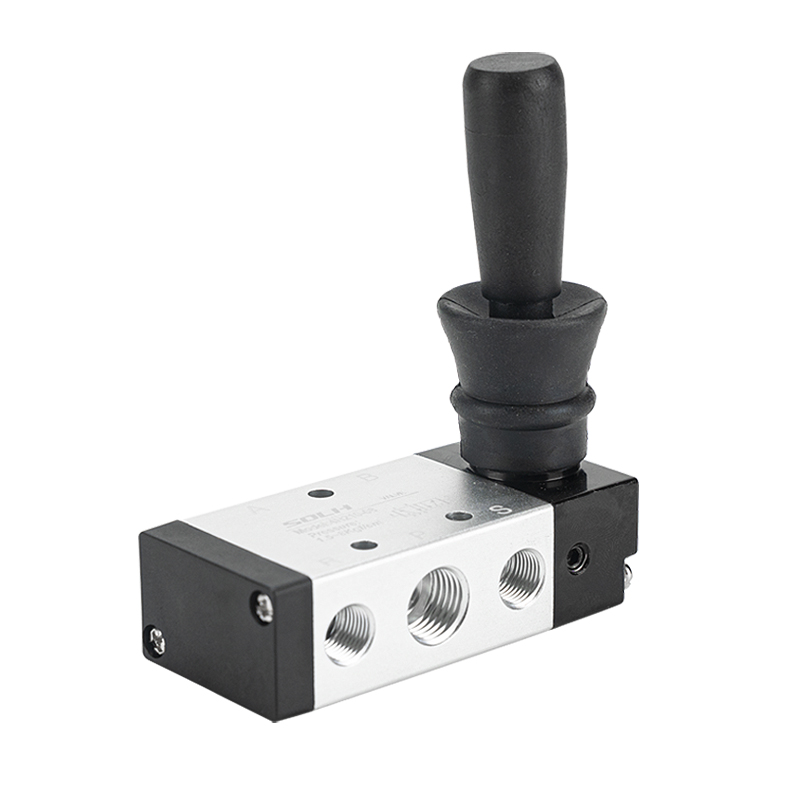

4H sorozatú 5/2 és 5/3 utas kézi emelőszelep | Kézzel működtetett irányított vezérlőszelep

Márka: SOLH by Richge Technology | 5/2 5/3 utas kézi kar pneumatikus szelep kézi hibakereséshez és biztonsági leállításhoz

1. A termék áttekintése és alapvető felépítése

     A SOLH 4H sorozat egy AirTAC szabvány5/2 utas és 5/3 utas kézi karos irányított szelep, más néven kézi működtetésű orsószelep. A pneumatikus áramköröket tisztán kézi karral kapcsolja, elektromos vagy pneumatikus vezérlőjelek nélkül. Széles körben használják a berendezések kézi hibakereséséhez, vészhelyzeti biztonsági leállításához és hengeres vezérléshez, precíziós orsószerkezettel és tartós alumíniumötvözet testtel, kettős pozicionálási móddal rugós visszaállítással és acélgolyós reteszeléssel. Teljesen cserélhető 4V-os mágnesszelepekkel és 4A pneumatikus szelepekkel, egy univerzális kézi vezérlésű alkatrész szabványos pneumatikus rendszerekhez.

  1.1 Szabványos 5 portos interfész felbontás

     • P Port: Fő sűrített levegő bemeneti nyílás

     • A/B működő portok: Kettős kimeneti port a kettős működésű hengerek csatlakoztatásához a kihúzási és visszahúzási löketek szabályozásához

     • R/S kipufogó nyílások: Nyomáscsökkentő kipufogónyílások, kompatibilisek a normál hangtompítóval a zajcsökkentés érdekében

     • Vezetési mód: Egyenes kézi kar váltómű

     • Szerkezeti jellemző: Nagy pontosságú orsó típusú, nagy szilárdságú alumíniumötvözet test, rugós visszaállítás / acélgolyó pozicionáló szerkezet a stabil működés érdekében

2. 5/2 utas kézi emelőszelep (két állású)

  2.1 Rugós kézi visszaállítás típusa (4H210/310/410)

     • Működési elv: A légkör megfordításához nyomja meg a kart; a kar a kezek elengedése után rugóerő hatására automatikusan visszaáll.

     • Alapvető jellemzők: Azonnali alaphelyzetbe állítás kézi kioldással, kiváló hibás működés elleni teljesítmény és magas üzembiztonság.

     • Tipikus modell: 4H210-08 (G1/4 port, 5/2 utas rugóvisszaállító kézi szelep)

  2.2 Kézi zártípus (4H210L/310L)

     • Működési elv: Karos önzáró szerkezettel felszerelve. A szelep megfordított helyzetében marad a váltás után, és a visszatéréshez kézi alaphelyzetbe állításra van szükség.

     • Alapvető jellemzők: Stabil pozícionálás és hosszú távú pozíciótartás, hatékonyan megakadályozza a véletlen érintést és a helytelen működést, alkalmas hosszú távú munkakörülményekre.

     • Tipikus modell: 4H210L-08 (G1/4 port, 5/2 utas reteszelő kézi szelep)

3. 5/3 utas kézi emelőszelep (három állású)

  A 4H230/330/430 sorozatú 5/3 utas kézi szelepek kettős stabilitású acélgolyós pozicionálási kialakítást alkalmaznak, három professzionális középső pozíció funkcióval, hogy megfeleljenek a fejlett pneumatikus vezérlési követelményeknek.

     • Zárt központ (C típus): Középső helyzetben teljesen zárt. Megvalósítja a hengerzárat, a nyomástartást és a leesés elleni védelmet felfüggesztett és függőleges állomásokon.Tipikus modell: 4H230C-08

     • Kipufogóközpont (E típusú): Az A/B munkacsatlakozók a középső helyzetben lévő kipufogónyílásokkal kommunikálnak. A rendszer teljesen felszabadítja a nyomást, lehetővé téve a henger szabad lebegését, a berendezés kézi hibakeresését és a biztonsági védelmet.Tipikus modell: 4H230E-08

     • Nyomásközpont (P típus): A P levegőbemenet kommunikál a középső pozícióban lévő A/B portokkal, így a kettős működésű hengert egyszeres működésű kimenetté alakítja a szinkron rögzítéshez és az erőkiegyenlítés szabályozásához.Tipikus modell: 4H230P-08

4. Szabványos modellkódolási szabályok és általános modellek

 1. Kódolási logika: 4H [Méret kód] [Funkciókód] - [Port mérete]

  2. Általános általános modellek

     • 4H210-08: 5/2 utas rugós visszaállítás, G1/4 portos univerzális kézi szelep

     • 4H210L-08: 5/2 irányban önzáró, hosszú távú pozíciótartó típus

     • 4H230C-08: 5/3-os zárt középső, hengernyomástartó és zárható modell

     • 4H310-10: 5/2 utas rugós visszaállítás, G3/8 nagy átfolyású kézi vezérlőszelep

5. Univerzális alapvető műszaki paraméterek

6. A termék fő előnyei

     • Pure manuális robbanásbiztos biztonsági teljesítmény: Nincs szükség elektromos alkatrészekre és tápegységre, nulla szikraveszély. Tökéletesen alkalmas berendezések hibakeresésére, vészleállításra és kézi vezérlésre gyúlékony, robbanásveszélyes és poros környezetben.

     • Kettős pozicionálási mód teljes forgatókönyvekhez: Rugós visszaállítás típusa az azonnali biztonsági visszaállításhoz és a helytelen működés megakadályozásához; reteszelő típus a hosszú távú stabil pozíciótartáshoz, amely lefedi a rövid távú kocogást és a hosszú távú munkakörülményeket.

     • Sokoldalú, három pozíciós középső funkciók: C/E/P három középső üzemmóddal felszerelve a hengerreteszelés és nyomástartás, a rendszer biztonsági nyomáscsökkentésének és a szinkron befogási egyensúly szabályozásának megvalósításához.

     • Rugalmas és univerzális telepítés: Támogatja a panel- és alapszerelést többszögű fix beépítéssel. Teljesen univerzális és cserélhető 4V-os elektromos vezérlőszelepekkel és 4A pneumatikus vezérlőszelepekkel beépítési méretekben.

     • Stabil és tartós működés: A precíziós orsóillesztés és acélgolyós pozicionáló szerkezet tiszta kézérzetet, éles irányváltást, alacsony súrlódást és hosszú élettartamot biztosít.

7. Tipikus alkalmazási forgatókönyvek

     • Kettős működésű hengerek kézi hibakeresése, futása és karbantartása

     • Biztonsági ajtó reteszelő és vészleállító pneumatikus áramkörök, kézi vezérlés robbanásbiztos zónákhoz

     • Kézi irányváltó vezérlés nem elektromos berendezésekhez és automatizált gyártósorokhoz

     • 4V-os elektromágneses szelepek és 4A pneumatikus szelepek helyszíni cseréje és hibakeresése az elektromos/pneumatikus/kézi vezérlési módok rugalmas váltásához

Egy mondat összefoglalása

     A SOLH 4H sorozat egy univerzális 5/2 és 5/3 utas kézi emelőszelep, kettős reset/reteszeléssel és C/E/P három középső funkcióval. A tisztán kézi biztonsági működtetéssel és a 4V/4A teljes cserélhetőségével ez a standard kézi működtetésű szelep a pneumatikus rendszer kézi hibakereséséhez és a biztonsági vészleállításhoz.
