5V sorozatú mágnesszelep | 5/2 és 5/3 utas, nagyfrekvenciás, kis teljesítményű pneumatikus vezérlőszelep

Márka: SOLH by Richge Technology | Teljesen kompatibilis AirTAC 5V sorozatú high-end mágnesszelep csere

1. Termék áttekintése

     A SOLH 5V sorozat egy csúcskategóriás 5-portos pneumatikus irányított mágnesszelep, amely teljesen felcserélhető az eredeti AirTAC 5V sorozattal. Lefedi5/2 irányú kétállású és5/3 irányú háromállású funkcionális típusok. Az alacsony fogyasztású energiatakarékos tekercs kialakítású, fejlett orsó csúszó szerkezetének köszönhetően rendkívül hosszú élettartamú, stabil nagyfrekvenciás kapcsolással és alacsony hibaaránnyal rendelkezik. A belső pilot kipufogószerkezettel és az IP65 védelmi fokozattal barátságos a munkakörnyezetek tisztításához, mint például az elektronika, az élelmiszerek és az orvosi kezelések. Professzionálisan a kettős működésű hengerek dugattyús vezérlésére használják, ez az előnyben részesített magszabályozó szelep a magas színvonalú automatizált pneumatikus rendszerekben.

  1.1 Az alapport és a funkció meghatározása

     • 5 portos konfiguráció: P (fő levegő bemenet), A/B (kettős működő kimenet), R/S (két független kipufogónyílás)

     • 5/2 irányú kétállású: Egyirányú tolatás funkció, teljessé teszi a henger meghosszabbítását és a visszahúzási ciklus szabályozását

     • 5/3 utas háromállású: Középső semleges helyzettel, alátámasztó hengerütközővel, nyomástartó és teljes kipufogógáz-visszaállítási funkciókkal

     • Alapvető alkalmazás: Az összes kettős működésű pneumatikus henger teljes löketű, dugattyús működésének vezérlésére specializálódott

2. Alapvető termékosztályozás és funkcionális logika

  2.1 5/2 utas kétpontos mágnesszelep

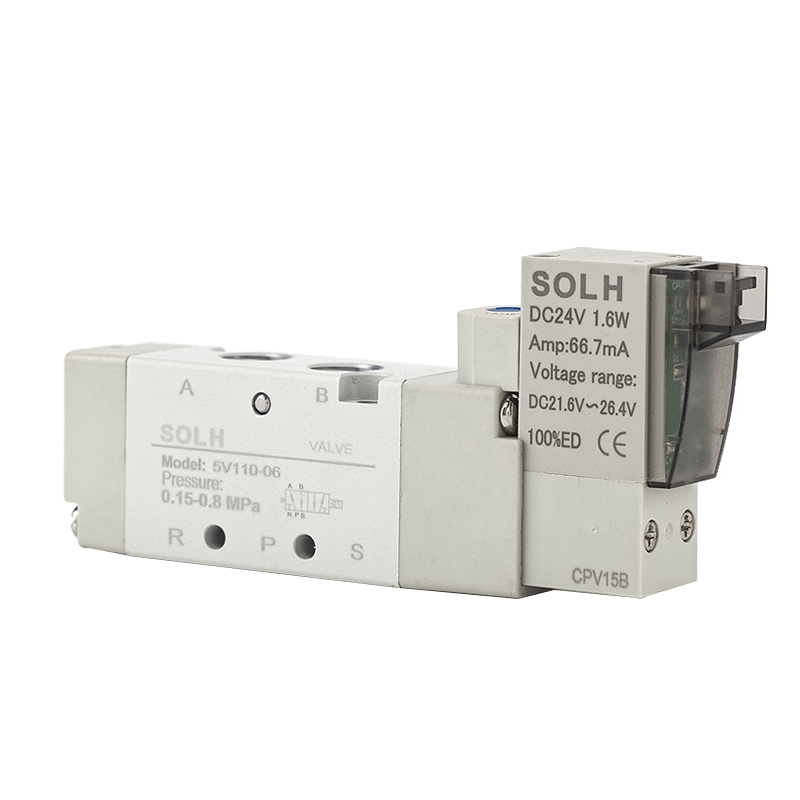

     • Egyetlen elektromos vezérlés (5V110/210/310): Villamos az irányváltáshoz, kikapcsolás automatikus rugós visszaállításhoz, alkalmas a hagyományos dugattyús mozgásvezérlésre

     • Dupla elektromos vezérlés (5V120/220/320): Villamos a tolatás befejezéséhez, kikapcsolt állapot memória és öntartás, alkalmas hosszú távú helyzetrögzítési munkakörülményekre

  2,2 5/3 utas hárompontos mágnesszelep (kettős elektromos vezérlés)

     Három választható központi semleges funkció a különféle helyszíni folyamatkövetelmények kielégítésére:

     • 30C (középen zárva): Középső pozíció P port zárva, A/B csatlakozók kommunikálnak az R/S kipufogónyílásokkal, megvalósítva a henger leállítását és a nyomástartást bármely lökethelyzetben

     • 30E (központi kipufogó): Középső állás P port zárva, A/B kettős port teljesen kimerült, a henger gyorsan visszaáll maradék nyomás nélkül

     • 30P (központi nyomástartás): A központi pozíció P port kommunikál az A/B portokkal, az R/S kipufogónyílások zárva, stabilan fenntartva a rendszer csővezeték nyomását

3. Általános modellek, kaliber és áramlási paraméterek

4. Alapvető műszaki paraméterek

5. Modellkódolás gyors értelmezése

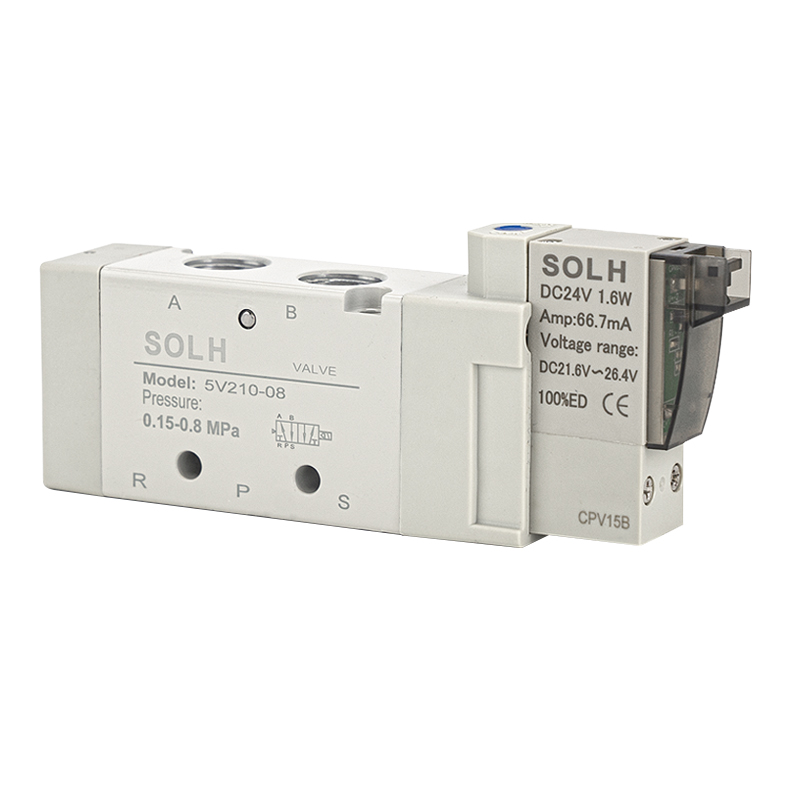

     Az 5V210-08 DC24V standard példa

     • 5V: Sorozatkód 5-portos 2/3-helyzetű pneumatikus mágnesszelephez

     • 2: 200-as sorozat specifikációja, megfelel a G1/8 és G1/4 mainstream kalibernek

     • 10: Egy elektromos vezérlésű 2 állású típus;20 = kettős elektromos vezérlésű típus;30C/E/P = 3 állású központi funkcionális típus

     • 08: Interfész kaliber G1/4;06 = G1/8;M5 = mikro M5 menet

     • DC24V: Névleges feszültség;B jelentése DC24V,A Az AC220V rövidítése, több feszültség opció is elérhető

6. A termék fő előnyei

     • Alacsony fogyasztás és rendkívül hosszú élettartam: A 0,9 W alacsony fogyasztású energiatakarékos tekercs csökkenti a hosszú távú működési energiafogyasztást. Az alacsony súrlódási ellenállású, nagy pontosságú orsótömítő szerkezetnek köszönhetően több mint 30 millió stabil kapcsolási ciklust támogat, és minimalizálja a későbbi karbantartási gyakoriságot.

     • Ultra-gyors nagyfrekvenciás válasz: Az optimalizált belső légcsatorna kialakítás 0,05 másodpercen belül kapcsolási reakcióidőt ér el, tökéletesen alkalmazkodva az automatizált gyártósorok nagyfrekvenciás ciklikus működési követelményeihez.

     • Tiszta környezethez való alkalmazkodóképesség: A beépített központosított belső pilot kipufogószerkezet elkerüli a külső olaj- és gáztúlfolyási szennyezést, teljes mértékben megfelel az elektronikai, élelmiszer- és orvosi ipar pormentes és tiszta gyártási szabványainak.

     • Erős integráció és kényelmes hibakeresés: Támogatja az elosztó szelepcsoport integrált telepítését a berendezés helyének megtakarítása érdekében. A szeleptesten kézi gombbal van felszerelve, amely megkönnyíti az egyszelepes hibakeresést és a berendezés próbaüzemét.

     • Stabil és időjárásálló teljesítmény: Széles hőmérsékleti alkalmazkodási tartomány és IP65 por- és vízálló fokozat, stabil működés komplex bel- és kültéri ipari környezetben.

7. Tipikus alkalmazási forgatókönyvek

     • Kettős működésű hengeres dugattyús vezérlés: Széles körben használják automatikus kezeléshez, anyagtoláshoz, rögzítő rögzítéshez, forgó pozicionáláshoz és egyéb pneumatikus oda-vissza mozgatáshoz.

     • Magas színvonalú automatizált gyártósorok: Alkalmazható autóipari hegesztővonalakra, csomagolás lezárására és vágására, elektronikus felületi szerelésre, élelmiszer-töltésre és egyéb precíziós automatizálási berendezésekre.

     • Nagyfrekvenciás és tiszta munkakörülmények: Előnyben részesített szeleptípus gyakori irányváltást, nulla szennyezést és hosszú távú stabil folyamatos működést igénylő ipari forgatókönyvekhez.

8. Kiválasztási megkülönböztetés: 5V sorozat vs 4V sorozat mágnesszelep

Egy mondat összefoglalása

     A SOLH 5V sorozat egy csúcskategóriás 5/2 és 5/3 utas pneumatikus mágnesszelep alacsony energiafogyasztással, ultra hosszú élettartammal és gyors, nagyfrekvenciás kapcsolási teljesítménnyel. Tiszta belső kipufogógázzal és IP65 víz- és porálló kialakítással, ez az optimális magszabályozó szelep a kettős működésű hengerekhez és a magas színvonalú tiszta automatizált pneumatikus rendszerekhez, teljes mértékben kompatibilis az eredeti 5V-os AirTAC sorozattal.
