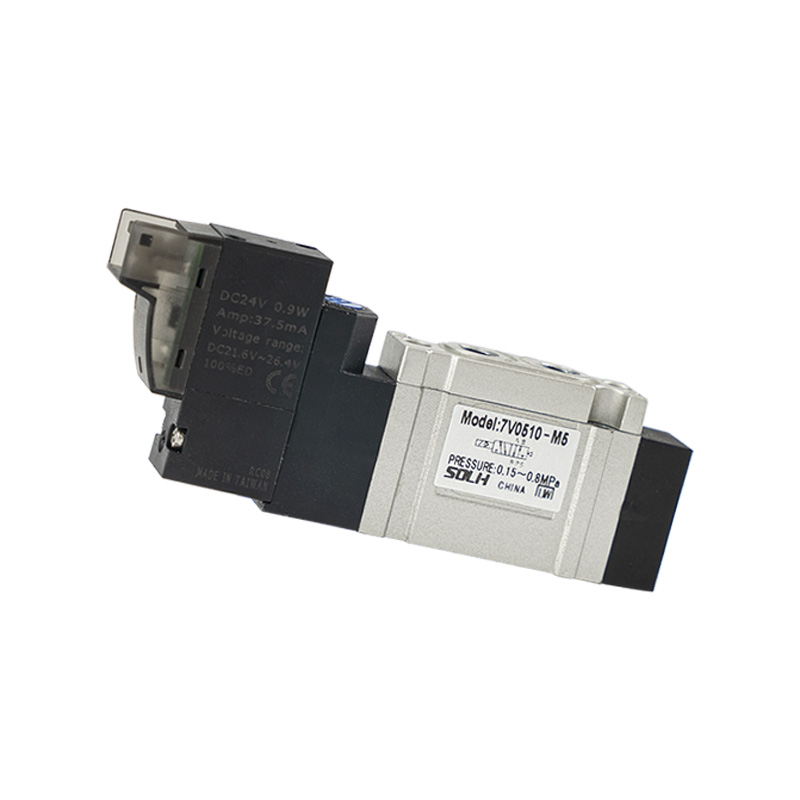

7V sorozatú kompakt pilóta működtetésű 5/2 és 5/3 mágnesszelep

Márka:SOLH a Richge Technology által

Termék pozicionálás

     A SOLH 7V sorozat egy kompakt, pilótavezérlésű irányított mágnesszelep, amely 5/2-utas és 5/3-utas funkciókat fed le, kifejezetten általános, szabványos pneumatikus áramkörökhöz. Az optimalizált áramlási csatornával rendelkező belső központosított kipufogószerkezetnek köszönhetően figyelemreméltó nagy áramlási kapacitást, gyors kapcsolási reakciót és alacsony energiafogyasztást biztosít. Használható önállóan vagy elosztó szelepcsoportokba szerelve több henger központi vezérléséhez.

Alapszerkezet és funkcionális osztályozás

 1. A port és a pozíció funkció meghatározása:

   1.1  5/2 utas mágnesszelep: 1 bemeneti P, 2 működő port A/B, 2 kipufogó nyílás R/S

     -- 10 utótag: Egytekercses egyszolenoid rugós visszatérő

     -- 20 utótag: Dupla tekercs dupla mágnesszelep reteszelő típus

   1,2 5/3 utas kéttekercses mágnesszelep (3 központi magfunkció)

     -- 30C középen zárva: az összes nyílás középső helyzetben teljesen lezárva, hogy a henger nyomását rögzítse a rögzítés érdekében

     -- 30E Középső kipufogó: A és B csatlakozik a kipufogó R/S-hez a maradék nyomás biztonságos felszabadítása érdekében

     -- 30P középnyomású táp: P csatlakozik az A-hoz és a B-hez is, a henger mindkét oldala fenntartja a légnyomást

  2. Hajtás és szerkezeti jellemzők

     -- Meghajtás típusa: Pilóta működtetésű kialakítás, alacsony indítási nyomás, ultragyors reakció és nagy térfogatáram

     -- Belső központosított elszívás: A vezérlőlevegő egyenletes elszívása a fő R/S kipufogónyílásokon keresztül, tiszta és rendezett csövek, szétszórt vezérlőelszívó nélkül

Sorozatméret és áramlási paraméterek táblázata

Univerzális Általános műszaki előírások

     -- Üzemi nyomástartomány: 0,15 ~ 0,8 MPa

     -- Ellenőrzési nyomás: 1,2 MPa

    -- Üzemi hőmérséklet: -20 ℃ ~ +70 ℃ (nincs jegesedés a levegőellátásban)

     -- Kapcsolási válaszidő: ≤50 ms

     -- Max működési frekvencia: 5 Hz

     -- Tekercs teljesítményfelvétel: DC = 0,7 W; AC = 1,1 VA

     -- Standard feszültség opciók

        DC: 12V(F), 24V(B)

        AC: 110V(C), 220V(A)

     -- Védettségi fokozat: IP40 porálló

     -- Szelepház anyaga: öntött alumíniumötvözet

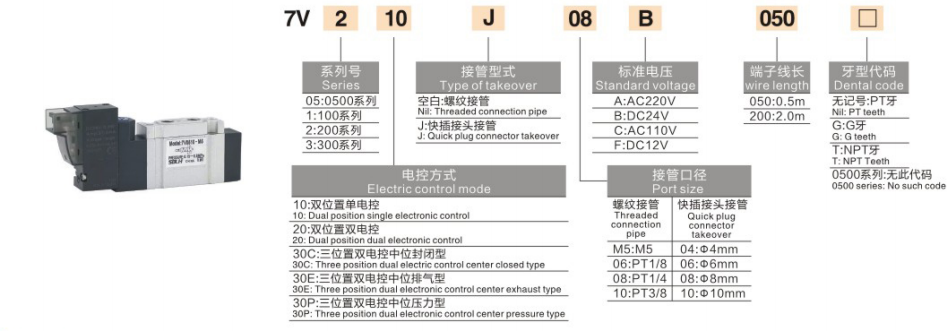

Teljes modellelnevezési szabály

  1. Példamodell: 7V210J08B050

     -- 7V: Sorozatkód a pilóta működtetésű 5/2 és 5/3 kompakt mágnesszelephez

     -- 2: Méretkód (2 = 7V200 sorozat, 1/4" port)

     -- 10 / 20 / 30C/30E/30P: Áramköri funkció

        10=5/2 egyetlen tekercs; 20=5/2 dupla tekercs; 30 sorozat = 5/3 háromállású

     -- J: Port csatlakozási űrlap; J = betolható gyorsillesztés, üres = szabványos menetes csatlakozó

     -- 08: Portméret kódja (08 = 1/4")

     -- B: Tekercs feszültség kódja (B=DC24V, A=AC220V)

     -- 050: Kábelhossz kód (050 = 0,5 méteres kábel)

Közös szabványos referenciamodellek

  1. 5/2 kétállású sorozat

     -- Egy tekercsrugós visszatérő: 7V110-06 (1/8", DC24V)

     -- Kettős tekercs reteszelés: 7V220-08 (1/4", AC220V)

  2. 5/3 hárompozíciós sorozat

     -- Központi zárt nyomástartás: 7V130C-06

     -- Központi kipufogógáz nyomáskibocsátás: 7V230E-08

     -- Középső két portos nyomás alatt: 7V330P-10

A termék fő előnyei

  1. Fokozott nagy áramlási teljesítmény

     -- Optimalizált belső, áramvonalas csatornakialakítás, az áramlási kapacitás körülbelül 30%-kal nőtt a hagyományos 4 V-os sorozatú mágnesszelepekhez képest, ami gyorsabb hengerkiterjesztést és visszahúzási sebességet tesz lehetővé.

  2. Rugalmas többirányú telepítés és kettős port lehetőségek

     -- Támogatja a vízszintes és függőleges szerelést; két csatlakozási mód: szabványos menetes csatlakozó vagy gyorscsatlakozó a cső gyors összeszereléséhez.

  3. Elosztóba integrált moduláris felépítés

     -- Kompatibilis a többállomásos elosztó szeleptalppal, több szelep egymásra helyezve, hogy helyet takarítson meg a szekrényben, és egyszerűsítse a fő levegőcsövek elrendezését.

  4. Ultra-alacsony teljesítményű tekercs

     -- Az alacsony teljesítményű tekercs kialakítása csökkenti a hőtermelést, alkalmas hosszú távú, folyamatos feszültség alatti munkakörülményekre, alacsonyabb energiafogyasztás mellett.

  5. Ultra-hosszú élettartam

     - Precíziós belső orsó és tömítőszerkezet, stabil teljesítmény akár több millió kapcsolási ciklusig minimális karbantartás mellett.

Egy mondat összefoglalása

     A SOLH 7V kompakt pilóta működtetésű mágnesszelep teljes 5/2 szimpla/dupla tekercs és 5/3 három központi funkciós változatot takar M5~3/8" komplett portméretekkel, 30%-kal nagyobb áramlást biztosít, mint a hagyományos 4V sorozat, alacsony fogyasztás és elosztó egymásra rakható kivitel, mint univerzális irányított vezérlőszelep az összes szabványos automatizált pneumatikus áramkörhöz.
