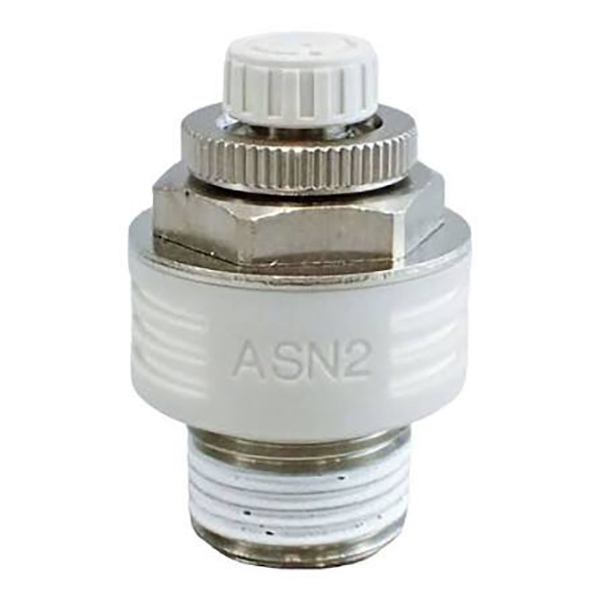

ASN2 sorozatú kipufogógáz fojtószelep hangtompítóval
  • ASN2 sorozatú kipufogógáz fojtószelep hangtompítóvalASN2 sorozatú kipufogógáz fojtószelep hangtompítóval

ASN2 sorozatú kipufogógáz fojtószelep hangtompítóval

SOLH ASN2 sorozat integrált kipufogó fojtószelep hangtompító szelep, SMC kompatibilis, közvetlenül illeszkedik a mágnesszelep EXH portjához. ASN2-A műgyanta változat lenyomható zárral és skála ablakkal, ≥20 dB zajcsökkentéssel, leejtésgátló rezgéscsillapító szerkezettel. Kapható M5, R1/8, R1/4, R3/8, R1/2 menetopciókban, ideális a pneumatikus áramkörök egyszerűsítéséhez fordulatszám-szabályozással és kipufogó-zaj-elnyomással.

MINTN2 sorozatú kipufogógáz fojtószelep hangtompítóval | Integrált fordulatszám-szabályozó és zajcsökkentő szelep

Márka: SOLH by Richge Technology | SMC-kompatibilis integrált pneumatikus fojtószelep hangtompító szelep


1. Termék áttekintése

     A SOLH ASN2 sorozat egyminden az egyben kipufogó fojtószelep beépített hangtompítóval, kifejezetten pneumatikus mágnesszelepek EXH kipufogónyílására történő közvetlen felszerelésre tervezve. Egy egységben integrálja a kipufogó-sebesség-szabályozást és a zajcsökkentési funkciókat, így nincs szükség külön hangtompító felszerelésre. A precíziós tűszelepes fojtószerkezettel és az ejtésmentes beállítási kialakítással a továbbfejlesztett gyanta típusú ASN2-A könnyű testtel, precíz skálaállítással és lenyomható reteszelő funkcióval rendelkezik. Költséghatékony, helytakarékos és nagy stabilitású kipufogógáz-fordulatszám-szabályozási megoldás szabványos pneumatikus mágnesszelep-körökhöz.


2. Alapvető működési funkciók és előnyök

     • Speciális mágnesszelep EXH port telepítés: A hengervégi fojtószelepektől eltérően az ASN2 kizárólag a mágnesszelep kipufogónyílásaira van felszerelve a professzionális kimeneti fojtószelep sebességszabályozása érdekében, optimalizálva az általános pneumatikus áramkör elrendezését.

     • Precíziós kipufogógáz fojtó logika: Standard kimeneti fojtószelep; Az óramutató járásával megegyező irányú forgás csökkenti a légáramlást a lassabb hengermozgás érdekében, az óramutató járásával ellentétes forgás pedig növeli a légáramlást a gyorsabb működés érdekében, megvalósítva a fokozatmentes sebességszabályozást.

     • Nagy hatékonyságú integrált hangtompító: Beépített nagy teljesítményű zajcsökkentő szerkezet, amely 20 dB feletti zajcsökkentést ér el maximális áramlási körülmények között is, hatékonyan oldja meg a pneumatikus kipufogógáz zajszennyezést.

     • Tűszelep esésgátló szerkezet: A beállító gomb lazulás- és leesésgátló kialakítással rendelkezik, megakadályozva a gomb leesését és a berendezés hosszú távú vibrációja által okozott paramétereltéréseket, biztosítva a stabil, hosszú távú működést.


3. Modellkódolási szabályok és specifikációk meghatározása

     Tipikus modell példa: ASN2-02A

     • MINTN2: Hangtompítóval ellátott beépített kipufogó fojtószelep sorozatkódja

     • Kaliber kód: M5 (M5×0,8) / U10 / 32 / 01 (R1/8) / 02 (R1/4) / 03 (R3/8) / 04 (R1/2)

     • Utótag: Továbbfejlesztett könnyű műgyanta típus, lenyomható reteszelő szerkezettel és precíziós skála ablakkal

     • S Utótag: A menet tömítőanyaggal előzetesen bevonva a fokozott tömítettség érdekében

     • N Utótag: NPT amerikai szabvány menet (alapértelmezett R menet utótag nélkül)


4. Teljes sorozatú szabványos specifikációk és paraméterek

Modell

Port mérete

Hatásos keresztmetszeti terület (mm²)

Súly (g)

MINTN2-M5

M5×0,8

1.8

5

MINTN2-01

R1/8

3.6

17

MINTN2-02

R1/4

6.5

34

MINTN2-03

R3/8

16.6

55

MINTN2-04

R1/2

24.5

107


5. Alapvető műszaki paraméterek

Paraméter elem

Specifikáció

Üzemi nyomástartomány

0~1,0 MPa

Proof Pressure

1,5 MPa

Üzemi hőmérséklet tartomány

-5 ℃~+60 ℃ (nincs fagyos környezet)

Zajcsökkentő hatás

≥20 dB a maximális áramlási sebesség alatt

Beállítás mód

Fokozatmentes kézi fojtószelep beállítás


6. Az ASN2-A gyantatípus továbbfejlesztett szolgáltatásai

     • Ultrakönnyű kivitel: Nagy szilárdságú gyantaanyagot alkalmaz, súlya körülbelül 80%-kal csökkent a hagyományos fém főtesthez képest, minimálisra csökkentve a mágnesszelep kipufogónyílásának terhelését.

     • Precíziós skála ablak: Nóniuszos skálajelzővel felszerelve, támogatja az 1/4 kör mikro beállítását. Az áramlási paraméter látható és számszerűsíthető, szabványos és megismételhető áramláskezelést valósít meg.

     • Kényelmes lenyomható zár: Innovatív lenyomható gombos reteszelő szerkezet. A fordulatszám beállítása után a gomb megnyomásával rögzíthető a paraméter pozíciója, hatékonyan megelőzve a berendezés vibrációja által okozott sebességeltolódást és biztosítva a folyamatos működési pontosságot.


7. Modellválasztási megkülönböztetés: ASN2 vs AS / ASV / ASC sorozat

Szelep sorozat

Telepítési pozíció

Alapvető funkciók és alkalmazás

MINTN2

Mágnesszelep EXH port

Integrált fojtószelep + hangtompító, nincs tolható csatlakozó, alacsony költség, mágnesszelepes kipufogógáz zajcsökkentésre és sebességszabályozásra

MINT

Hengervég csatlakozó

Egyenes/könyök alakú, nyomócsatlakozóval, egyenes szívó- és kipufogógáz-szabályozással a hagyományos hengersebesség-szabályozáshoz

MINTV

Hengervég csatlakozó

Gyors kipufogó + fojtószelep + hangtompító + push-fit integráció, alkalmas nagy sebességű és nagyfrekvenciás munkakörnyezetekhez

MINTC

Csővezeték menetes szerelés

AirTAC szabványos menetes csőszerű típus, nincs tolható port, rendkívül költséghatékony általános ipari áramkörökhöz


8. Telepítési irányelvek és óvintézkedések

     • Szabványos telepítési mód: Közvetlenül csavarja rá a szelepet a mágnesszelep EXH kipufogónyílására úgy, hogy a szeleptest kifelé nézzen, elegendő működési teret biztosítva a napi fordulatszám beállításához.

     • Alkalmazandó áramköri korlátozások: Nem vonatkozik a középső helyzetű visszacsapó szelepekkel és a vezető által működtetett egyirányú szelepekkel rendelkező áramkörökre, amelyek a henger rendellenes működését és instabil működését okozhatják.

     • Rezgésbiztos reteszelő működés: A légáramlás és a sebesség hibakeresésének befejezése után zárja le a beállító gombot, hogy elkerülje a berendezés hosszan tartó vibrációja által okozott futási sebesség-eltéréseket.


Egy mondat összefoglalása

     A SOLH ASN2 sorozat egy integrált kipufogó fojtószelep és hangtompító szelep a mágnesszelep kipufogónyílásaihoz. Zajcsökkentéssel, precízen állítható fordulatszámmal, ejtésgátló rezgésálló szerkezettel és könnyű gyanta bővítési lehetőséggel rendelkezik, leegyszerűsíti a pneumatikus áramkör telepítését, csökkenti a kipufogó zaját, és az optimális gazdaságos fordulatszám-szabályozás és zajcsökkentő tartozék a szabványos pneumatikus mágnesszelep-rendszerekhez.
