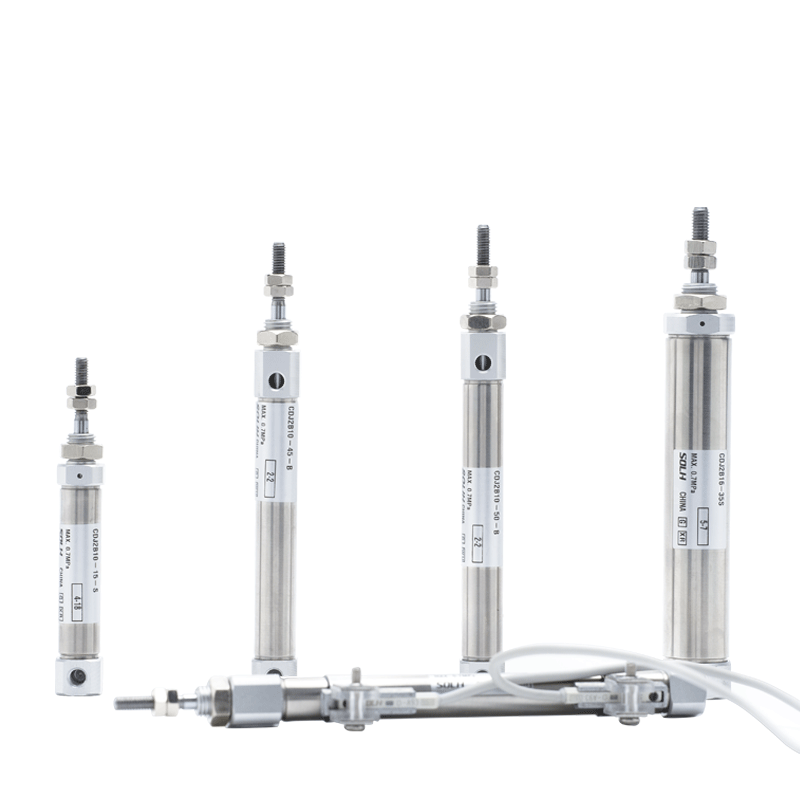

CDJ2 sorozatú rozsdamentes acél minihenger (kétszeres/egyszeres működésű)

Márka: SOLH by Richge Technology

Termék áttekintése

     A SOLH CDJ2 sorozat mágneses gyűrűvel felszerelt toll típusú rozsdamentes acél minihenger, teljesen cserélhető az SMC CJ2 sorozattal. Furatméretek: φ6 / 10 / 16mm. Kiemelkedő tulajdonságok: ultrakompakt körvonal, könnyű szerkezet, korrózióállóság és stabil, nagy sebességű, nagyfrekvenciás működés. Széles körben használják elektronikai, orvosi, élelmiszer-feldolgozási és precíziós automatizálási zárt térben működő állomásokon; mainstream miniatűr lineáris működtető.

Alapvető szerkezeti és tervezési jellemzők

   1. Szabványos specifikáció: Megfelel az SMC mini henger méretszabványának (nem ISO szabvány), az ipari univerzális szerelési méreteknek.

   2. Anyag: 304 rozsdamentes acél hordó és dugattyúrúd, rozsda- és korrózióálló, alkalmas nedves, gyenge sav, gyenge lúg és tiszta gyártási környezethez.

   3. Szerkezet: Egyenes kerek hordó, préselt végsapkák, rúdmentes kialakítás, rendkívül kis térfogat. CDJ2-16×100 csak kb. 120g.

   4. Működési változatok

      -- CDJ2B Kettős hatású: Levegőellátás mindkét oldalon, univerzális standard modell

      -- CDJ2E egyfelvonásos: tavaszi visszatérés; CDJ2ET: Rugós hosszabbítás

     -- CDJ2KB Nem forgó: Hatszögletű dugattyúrúd a csavarodás elleni védelem és a pontos pozicionálás érdekében

   5. Párna: Szabványos gumipárna; légpárna (Z utótag) opcionális nagy sebességű alkalmazásokhoz az ütközések és a zaj csökkentése érdekében.

   6. Tömítés: Alacsony súrlódású tömítés olajtartály horonnyal. Alacsony indítónyomás (0,06 MPa), olajmentes működés, élettartam ≥5 millió ciklus.

   7. Pozícióérzékelés: Beépített mágnesgyűrű, kompatibilis az M9B / A93 / Z73 sorozatú mágneses kapcsolókkal a dugattyúhelyzet figyeléséhez.

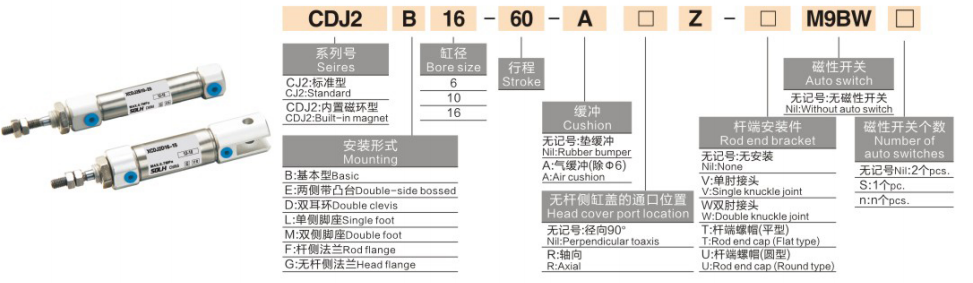

Teljes modellkódolási szabály

   1. Modellpélda: CDJ2B16-50Z-B

   2. Szabványos rendelési referenciapéldák

     -- CDJ2B10-30-B: Furat 10, löket 30, kettős működésű, gumipárna, mágnessel

     -- CDJ2E6-15-B: Furat 6, löket 15, egyszeres működésű rugóvisszatérítés

     -- CDJ2KB16-50-B: Furat 16, löket 50, nem forgó hatszögletű dugattyúrúd

Univerzális mag műszaki előírások

Elméleti toló- és húzóerő @0,5 MPa (egyrúd, egység: N)

   1. Kettős működésű CDJ2B

   2. Egyszeres működésű CDJ2E (rugós visszatérés, 0,5 MPa)

Szerelési formák és származékos modellek

   1. Szerelési tartozékok

     -- B Alaptípus: Közvetlen szerelés zárókupak menetein keresztül (leggyakrabban használt)

     -- Karima: Rúdoldali / fejoldali karima rögzítése

     -- L Lábtartó: Egylábú rögzítés

     -- D Kettős kengyel: Hátsó dupla kengyel (φ10/16)

     -- E Boss tartó: Több irányban elhelyezett rögzítőfejek a végsapkákon

   2. Fő származékos sorozat

     -- CDJ2B: Standard kettős működésű

     -- CDJ2E: Egyszeres működésű, rugós visszahúzás (automatikus visszahúzás levegővágás után)

     -- CDJ2ET: Egyszeres működésű, rugós kihúzás (automatikus kinyújtás levegővágás után)

     -- CDJ2KB: Nem forgó hatszögletű dugattyúrúd

     -- CDJ2RB: Közvetlenül szerelhető vékony változat rögzítőfejek nélkül

3 lépésből álló gyorskiválasztási útmutató

   1. Furat kiválasztása: Számítsa ki a szükséges tolóerőt/terhelést, tartalék ≥50% biztonsági tartalék; válasszon kisebb furatot a nagyobb ciklikus sebességhez.

   2. Löket megerősítése: Adjon hozzá extra 10–20 mm-es margót a hatékony mozgáshoz; Maximális löket: kettős hatású 200 mm, egyszeres működésű 100 mm.

   3. Konfiguráció egyeztetés

     -- Akció típusa: Kettős hatás → B; egyszeres működésű rugóvisszahúzás → E; elcsavarodásgátló pozicionálás → KB

     -- Párna: Nagy sebességű üzemmódban válassza a Z légpárnát

     -- Pozíció visszacsatolás: Válassza ki a mágnessel felszerelt modellt, és illessze az M9B/A93 mágneskapcsolókat

Egy mondat összefoglalása

     A SOLH CDJ2 rozsdamentes acél toll típusú minihenger cserélhető SMC CJ2-vel, kettős működésű, egyszeres működésű és nem forgó hatszögletű rúd változatban kapható, gumi/légpárna opcionális, korrózióálló, olajmentes kivitel, ideális kompakt nagyfrekvenciás miniatűr lineáris működtető elektronikai, orvosi és élelmiszeripari berendezésekhez.
