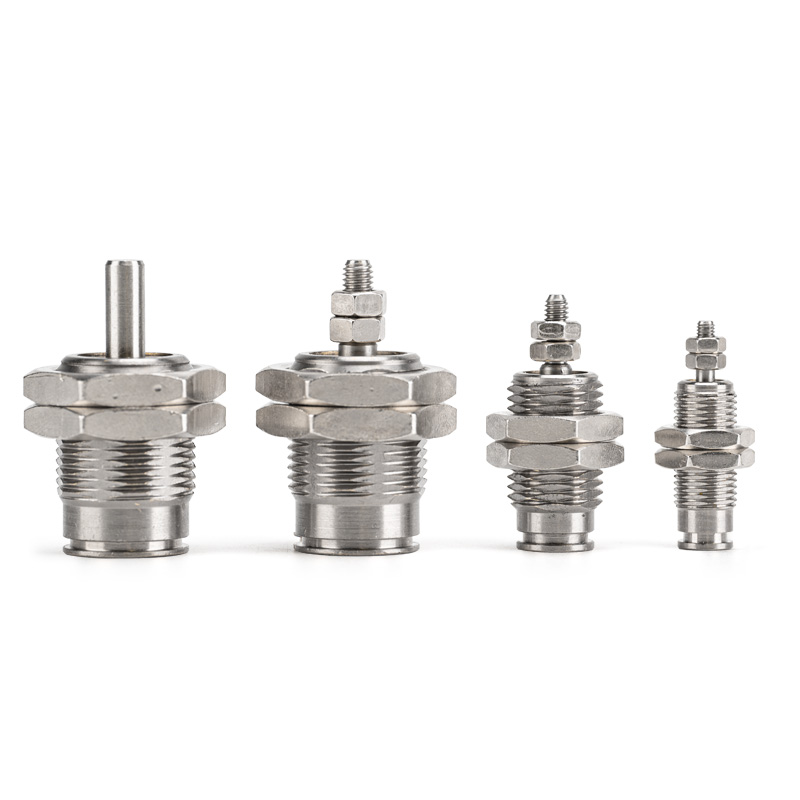

CJP sorozatú szimpla működésű tűs henger (rövid löketű mikrohenger)

Márka: SOLH by Richge Technology

Termék áttekintése

     A SOLH CJP sorozat egyműködésű rugóvisszatérítéses csap henger. Alapvető jellemzők: ultrarövid test, minimális beépítési hely, egyirányú tolóerő és automatikus rugóvisszaállítás a levegőlezáráskor. Alkalmas egyirányú precíziós toló-húzó mozgáshoz korlátozott térben, kis terhelésnél és nagyfrekvenciás rövidlöketű állomásokon. Ez egy klasszikus modell miniatűr egyirányú vezetési alkalmazásokhoz.

Alapvető szerkezeti és tervezési jellemzők

     -- Vezetési mód: Egyszeres működésű (rugós visszatérés). Húzza meg, ha levegőt szállít; automatikusan visszahúzódik rugóval légnyomás nélkül a biztonságos működés érdekében.

     -- Furatméretek: Ø4 / 6 / 10 / 16 mm, a mikrotól a könnyű terhelésig terjedő tartomány (0,1–3 kg).

     -- Felépítés: Kemény eloxált sárgaréz test, rozsdamentes acél dugattyúrúd, nincs beépített párna. Extra rövid körvonal, panelre szereléshez vagy berendezésbe süllyesztett beágyazáshoz.

     -- Rögzítési típusok: Két magkonfiguráció – Paneltartó (B) és süllyesztett rögzítés (S).

     -- Anyag és tömítés: Sárgaréz ház + NBR tömítések, olajmentes működés, tiszta és enyhén olajos környezettel kompatibilis. Mechanikai élettartam ≥3 millió ciklus.

     -- Érzékelő opció: CDJP változat beépített mágneses gyűrűvel, egy mágneses kapcsolót támogat a kiterjesztett helyzetérzékeléshez.

Teljes modellkódolási szabály

   1. Modellpélda: CJPB6-10

   2. Szabványos rendelési referenciapéldák

     -- CJPB4-5: 4-es furat, 5-ös löket, panelrögzítés, mágnesgyűrű nélkül

     -- CDJPS10-15: furat 10, löket 15, süllyesztett beépítés, beépített mágnes

     -- CJPB6-10H4: furat 6, löket 10, panelrögzítés, OD4 nyomócsatlakozás

Univerzális mag műszaki specifikáció (0,5 MPa, egyszeres működésű rugóvisszatérítés)

Alapvető versenyelőnyök

   1. Az ultrakompakt körvonal telepítési helyet takarít meg

     -- Az extra rövid test támogatja a gépekbe vagy a panelbe szerelést, ami akár 50%-kal csökkenti az elfoglalt helyet a standard hengerekhez képest, ideális rendkívül szűk állomásokhoz.

   2. Egyirányú tolóerő kikapcsolási visszaállítással

     -- A rugóvisszahúzás akkor aktiválódik, amikor a levegőellátás megszűnik. Biztonságos az egyirányú mozgások befogására, kilökésére és leállítására.

   3. Gyors reagálás és stabil nagyfrekvenciás működés

     -- A párnamentes, alacsony súrlódású tömítés egyenletes, ≥250 cpm-es kerékpározást tesz lehetővé rövid löketű, ismétlődő feladatokhoz.

   4. Olajmentes működés és meghosszabbított élettartam

     -- Alkalmas tiszta műhelykörülményekhez. A sárgaréz test és a tartós tömítés ≥3 millió karbantartásmentes ciklust garantál.

   5. Rugalmas szerelési konfiguráció

     -- Panel és süllyesztett rögzítés elérhető; A rúd vége lehet lapos vagy lekerekített, hogy megfeleljen a különféle mechanikai kialakításoknak.

Szerelési lehetőségek és tipikus ipari alkalmazások

   1. Szerelési formák

     -- Panelrögzítés (B): A berendezés felületére rögzített karima, kényelmes külső toló és húzó mozgáshoz

     -- Süllyesztett rögzítés (S): A test a berendezés furatába van beágyazva, csak a dugattyúrúd szabadon a maximális helymegtakarítás érdekében a gép belsejében

   2. Tipikus alkalmazási forgatókönyvek

     -- 3C és elektronika: mikroalkatrészek rögzítése, forgácskidobás, miniatűr hajtás, gomb tartóssági vizsgálata

     - Precíziós műszerek: Miniszelep kapcsolás, szálpozícionálás, műszer finombeállítás, rövid löketű leállítás

     -- Általános automatizálás: nagyfrekvenciás be-/kirakodás, címkelehúzás, mikrokomponens átvitel, egyirányú befogás

     -- Orvosi berendezések: Miniatűr műszerbővítés, mikrofolyadék-meghajtás, precíziós pozicionáló szerelvények

3 lépésből álló gyorskiválasztási útmutató

   1. Furat kiválasztása hasznos teher alapján

      -- Ø4 ≤0,3kg；Ø6=0,3-0,7kg；Ø10=0,7-2kg；Ø16=2-3kg. Tartalék ≥50% biztonsági ráhagyás.

   2.Lütés megerősítése

     -- Normál löket: 5/10/15 mm. A rövidebb löketek stabilabb nagyfrekvenciás teljesítményt biztosítanak.

   3. Konfiguráció egyeztetés

     -- Pozíció-visszacsatolás: Válassza a CDJP-t beépített mágnessel és egy M9B kapcsolóval a kiterjesztett pozíció figyeléséhez.

     -- Rögzítés elrendezése: süllyesztett beágyazott tartó (S) a berendezés belső felszereléséhez; paneltartó (B) a felületi összeszereléshez.

Egy mondat összefoglalása

     A SOLH CJP egyműködésű rugóvisszatérítéses mikrocsapos pneumatikus henger ultrarövid kompakt testet kínál panellel és süllyesztett beépítési lehetőségekkel; A CDJP verzió támogatja a mágneses kapcsoló érzékelést, ideális gazdaságos miniatűr aktuátor egyirányú, rövid löketű kilökődéshez, befogási és pozicionálási feladatokhoz zárt térben 3C, precíziós műszerekhez és orvosi automatizálási berendezésekhez.
