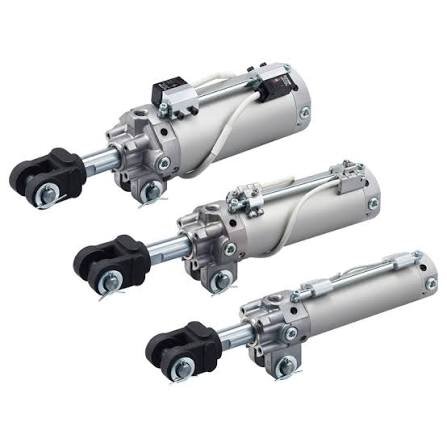

CKG1 (CKP1) sorozatú szorítóhenger | Rúdra szerelt nagy teherbírású henger mágneses kapcsolókkal

Márka: SOLH by Richge Technology

1. Termék áttekintése és alapvető szerkezeti különbségek

     A SOLH CKG1/CKP1 sorozat rúdra szerelt, nagy teherbírású szorítóhengerek, amelyeket kifejezetten hegesztéshez és erős mágneses interferencia környezetekhez terveztek. φ40/50/63 mm-es furatméretben, 50-200 mm-es szabványos löketekkel kapható, ez a sorozat eredeti, erős mágneses tér elleni mágneses kapcsolókkal van felszerelve, amelyek támogatják a 3 irányú rögzítést. Kompakt könnyű szerkezetének, erős mágneses interferencia melletti stabil működésének, erős szorítóerőnek és állítható mozgási sebességének köszönhetően tökéletesen alkalmazható ívhegesztő/ponthegesztő szerelvényekhez, szerszámgépek rögzítéséhez és automatizált nagy terhelésű szorítóállomásokhoz. A sorozat két modellre oszlik: CKG1 szabványos beépített mágneses gyűrűkkel és CKP1 nagy teljesítményű beépített mágnesgyűrűkkel a különböző antimágneses követelményekhez.

1.1 sorozatú funkcionális részleg

     • CKG1 (standard mágneses gyűrű): D-P3DWA / D-P4DW antimágneses kapcsolókkal illeszkedik. Alkalmas közönséges erős mágneses környezetekhez és ívhegesztési fröccsenésmentes forgatókönyvekhez. Opcionális fröccsenésálló kódok: -XC88 / -XC89 / -XC91, költséghatékony és stabil interferenciamentességet biztosítanak a hagyományos hegesztőállomások számára.

    • CKP1 (nagy teljesítményű mágneses gyűrű): Továbbfejlesztett beépített erős mágneses gyűrűkkel felszerelt és kompatibilis a D-P79WSE / D-P74L / Z kiváló minőségű antimágneses kapcsolókkal. Erősebb antimágneses interferencia-képességet és stabilabb jelindukciót biztosít, ideális nagy mágneses mezőhöz és nagyfrekvenciás hegesztési munkakörülményekhez.

1.2 Egyedülálló rúdra szerelt szerkezet

     A mágneses kapcsolórúd a dugattyúrúd felőli oldalon van kialakítva, és támogatja a 3 irányú telepítést (felső / bal / jobb). A beágyazott elrendezés elkerüli a berendezés interferenciáját és a mechanikai ütközést, rugalmas huzalozást és stabil jelérzékelést biztosít a kompakt hegesztőkészülék-elrendezéseknél.

1.3 Kompakt bővítés és cserélhető kialakítás

     Az optimalizált hengertest-szerkezet 7 mm-rel lerövidíti a teljes hosszt a CKP1-40 modellnél, 7%-kal csökkentve a teljes tömeget. A φ63-150 mm-es modell mindössze 1,82 kg-ot nyom. Teljesen cserélhető beépítési méretek a hagyományos, régi típusú CK1 sorozattal, közvetlen csere és korszerűsítés valósítható meg a rögzítőszerkezetek módosítása nélkül.

1.4 Nagy teherbírású és tartós teljesítmény

     Kettős működésű, kétirányú vezérelhető szerkezetet fogad el szabványos kétvégű légpufferrel a stabil rögzítés és elengedő mozgás érdekében. A dugattyúrúd kemény krómozáson esik át, és a hengertest kemény eloxálási eljárást alkalmaz, kiváló kopásállóságot és ütésállóságot biztosítva. Az olajmentes kialakítás alacsony karbantartás mellett alkalmazkodik a tiszta környezethez és a kemény hegesztési munkakörülményekhez.

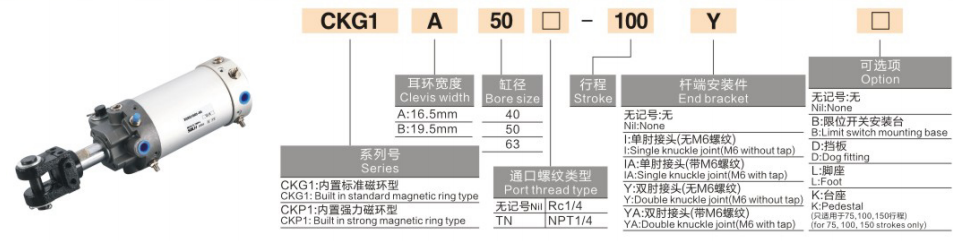

2. Teljes modellelnevezési szabályok és rendelési példák

  1. Tipikus modellpéldák: CKG1A63-50YZ-P4DWL, CKP1B40-75Z-P79WSE

 2. Szabványos rendelési példák

     • CKG1 szabványos mágneses konfiguráció: CKG1A63-50YZ-P4DWL (Szabvány mágnesgyűrű, 16,5 mm-es szemszélesség, φ63 furat, 50 mm-es löket, rúdra szerelhető, P4DWL antimágneses kapcsolóval)

     • CKP1 nagy teljesítményű mágneses konfiguráció: CKP1B40-75Z-P79WSE (Nagy teljesítményű mágnesgyűrű, 19,5 mm-es nagy teherbírású szemszélesség, φ40 furat, 75 mm-es löket, rúdra szerelhető, P79WSE kiváló minőségű antimágneses kapcsolóval)

3. Általános műszaki paraméterek (20 ℃, 0,5 MPa szabványos állapot)

  3.1 Alapvető előírások

     • Üzemmód: Kettős működésű (kétirányú vezérelhető befogás/kioldás)

     • Üzemi nyomástartomány: 0,05 ~ 1,0 MPa; Ellenőrző nyomás: 1,5 MPa

     • Környezeti hőmérséklet: -10 ℃ ~ 60 ℃ (mágneses kapcsolóval); -10 ℃ ~ 70 ℃ (kapcsoló nélkül)

     • Dugattyú működési sebessége: 50-300 mm/s (menetsebesség-szabályozás, nem kiálló hengertest)

     • Puffer mód: Standard kétvégű légpuffer; opcionális továbbfejlesztett kétvégű légpuffer (-X1515)

     • Kenési mód: Olajmentes működés

     • Mágneses kapcsoló funkció: Professzionális anti-erős mágneses tér kialakítás, exkluzív 3 irányú rúdra szerelhető telepítés

3.2 Elméleti szorítóerő (Mértékegység: kN @ 0,5 MPa)

3.3 A termék súlya (Mértékegység: kg 100 mm-es löketnél)

4. Ellenálló mágneses kapcsolóillesztés (a rúdra szerelt típus magelőnye)

     Telepítés és környezetvédelmi előnyök: Az integrált kapcsolórúd szerkezete támogatja az önkényes 3 irányú telepítést, hatékonyan elkerülve a hegesztési salak felhalmozódását és a rögzítés mechanikai zavarását. Az illesztett kapcsolók professzionális fröccsenés- és porálló kialakítást alkalmaznak, teljes mértékben alkalmazkodva a kemény és összetett hegesztési munkakörnyezetekhez, stabil és megbízható jelkimenettel.

5. Tipikus alkalmazási forgatókönyvek

     • Hegesztő rögzítő állomások: Ívhegesztésre és ponthegesztésre specializálódott munkadarab befogására, fröccsenésmentes pozicionálására és hegesztőszerszámok rögzítésére. A professzionális antimágneses és fröccsenésgátló kialakítás megoldja a jeleltolódást és a meghibásodásokat erős mágneses hegesztési környezetben.

     • Szerszámgép és megmunkáló központ: Nagy terhelésű munkadarab rögzítésére, szerszámbefogásra és rövid löketű precíz pozicionálásra alkalmazható. A nagy szorítóerő és a kiváló elhajlásgátló képesség stabil feldolgozási tűrést biztosítanak.

     • Automatizált nagy teherbírású állomások: Alkalmas nehéz raklap befogására, átvitelkorlátozásra és billenő mechanizmus pozicionálására. Konzisztens és stabil ciklikus működést biztosít, erős környezeti zavaró ellenállással.

     • Erős mágneses mező munkaterületek: Tökéletes elektromágneses állomásokhoz, nagyfrekvenciás motorok közelében történő rögzítéshez és erős mágneses interferencia zónákban történő elhelyezéshez. A dedikált antimágneses kapcsolók 100%-ban megbízható helyzetjeleket garantálnak.

6. CKG1 vs CKP1 sorozat gyors összehasonlítása

7. 3 lépéses gyorskiválasztási útmutató

   1. Furatméret kiválasztása: Válassza ki a furatméretet a tényleges szorítóterhelés alapján. Kövesse a szabályt: elméleti szorítóerő ≥ tényleges terhelés × 1,5 biztonsági tényező. φ40 könnyű terheléshez, φ50 közepes terheléshez, φ63 nagy terhelésű munkakörülményekhez.

   2. Stroke Selection: A szabványos löket 50 mm és 200 mm között van. Tartson fenn 5-10 mm extra lökethatárt a munkadarab magasságának megfelelően, hogy megakadályozza a mechanikai beavatkozást a befogás során.

   3. Konfiguráció egyeztetése

￮ Mágneses gyűrű és kapcsoló: Válassza a CKG1 + P4DW-t a szokásos hegesztési környezetekhez; válassza a CKP1 + P79WSE-t a nagyfrekvenciás és nagy interferencia-hegesztőállomásokhoz.

￮ Szemszélesség specifikáció: C=12,5 mm szűk beépítési helyhez; A=16,5 mm normál általános használatra; B=19,5 mm nagy terhelésű rögzítési forgatókönyvekhez.

Egy mondat összefoglalása

     A SOLH CKG1/CKP1 sorozatú, rúdra szerelt nagy teherbírású bilincshengerek professzionális antimágneses pneumatikus megoldások a hegesztőipar számára, 3 irányú kapcsoló beépítéssel, olajmentes működéssel, szabványos légpufferrel és cserélhető beépítési méretekkel. A CKG1 költséghatékony anti-AC mágneses teljesítményt biztosít, míg a továbbfejlesztett CKP1 kiváló AC/DC interferencia-gátló képességet biztosít, mindkettő ideális stabil erős rögzítéshez összetett erős mágneses és hegesztési környezetben.
