CM2 / CDM2 sorozatú rozsdamentes acél minihenger (kettős / egyszeres működésű)

Márka: SOLH by Richge Technology

Termék áttekintése

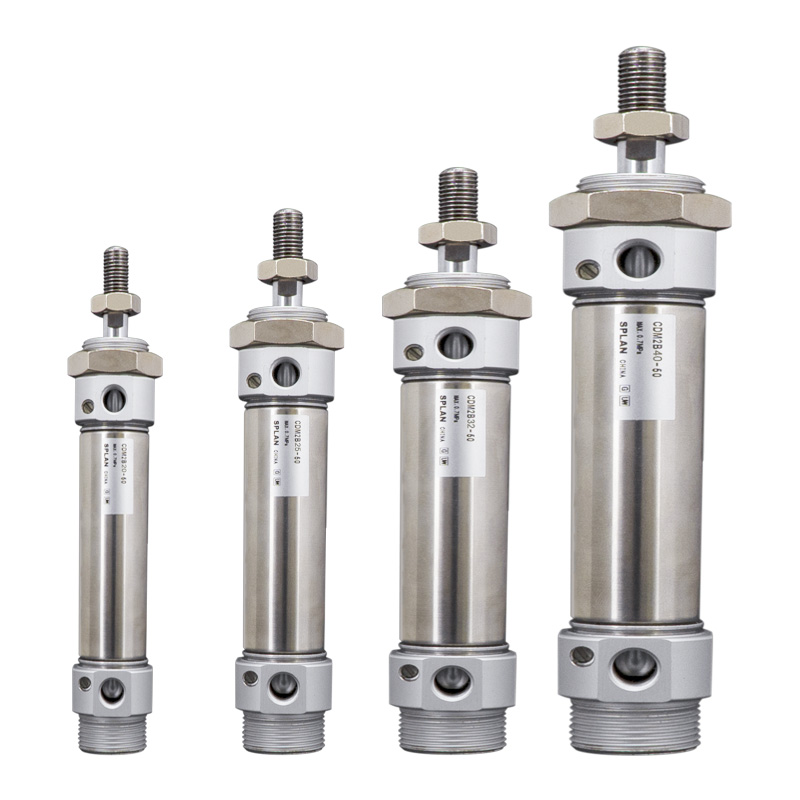

     A SOLH CM2 / CDM2 JIS B 8356 szabványos kerek rozsdamentes acél hengerek, furatméret φ20/25/32/40mm. A teljesítmény a mikro mini hengerek és a standard hengerek között helyezkedik el. Fő előnyei: korrózióállóság, hosszú élettartam, változatos szerelési lehetőségek, kompakt közepes tolóerő. Széles körben elfogadott élelmiszer-, gyógyszer-, elektronikai, csomagoló- és tiszta automatizálási közepes terhelésű állomásokon.

Alapvető szerkezeti és tervezési jellemzők

   1. Szabvány: Megfelel a JIS B 8356 szabványnak, kerek test univerzális beépítési méretekkel.

   2. Anyaga: 304-es rozsdamentes acél cső, dugattyúrúd és végsapkák, rozsdamentes, ellenáll a nedvességnek, gyenge savnak, gyenge lúgnak és tiszta környezetnek.

   3. Szerkezet: menettel záródó végsapkák, egyenes kerek körvonal, nagy mechanikai szilárdság és könnyű karbantartás.

   4. Működési változatok

     -- CM2B Kettős hatású: Levegőellátás mindkét végén, a legnépszerűbb standard modell

     -- CM2S / CM2T egyműködésű: S = tavaszi visszatérés; T=Rugós meghosszabbítás, automatikus visszaállítás a levegőlezárás után

     -- CM2W Dupla rúd: Mindkét oldalon kinyújtott rúd, szinkron mozgás, megduplázott effektív út

     -- CM2K nem forgó rúd: Hatszögletű dugattyúrúd, csavarásgátló a pontos pozicionálásért

   5. Párna: Szabványos gumipárna; légpárna (A utótag) opcionális az ütközési zaj csökkentésére nagy sebességnél.

   6. Tömítés: Alacsony súrlódású kétirányú tömítés olajtartály horonnyal. Alacsony indítónyomás, olajmentes működés, élettartam ≥8 millió ciklus.

   7. Pozícióérzékelés: CDM2 változat beépített mágnesgyűrűvel, kompatibilis az M9B/A93/Z73 mágneses kapcsolókkal a dugattyúhelyzet visszajelzéséhez.

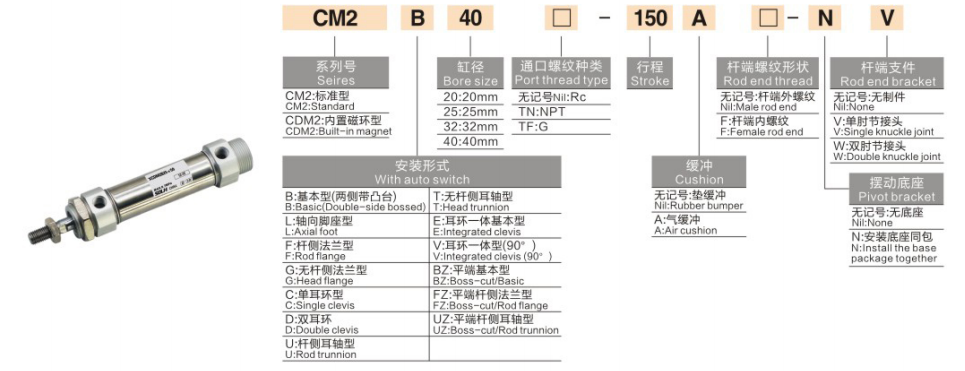

Teljes modellkódolási szabály

   1. Modellpélda: CDM2B20-100A-B

   2. Szabványos rendelési referenciapéldák

     -- CDM2B25-50-B: Furat 25, löket 50, kettős működésű, beépített mágnes, gumi párna

     -- CDM2S32-75-B: furat 32, löket 75, egyszeres működésű rugóvisszatérítés

     -- CDM2K40-100-B: furat 40, löket 100, nem forgó hatszögletű dugattyúrúd

Univerzális mag műszaki előírások

Elméleti toló- és húzóerő @0,5 MPa (egyrúd, egység: N)

   1. Kettős működésű CM2B

   2. Egyműködő CM2S (rugós visszatérés, 0,5 MPa)

Szerelési formák és származékos modellek

   1. Szerelési lehetőségek

     -- B alaptípus: Közvetlen szerelés zárókupak menetein keresztül (leggyakoribb)

     -- L Lábtartó: Axiális lábtartórögzítés

     -- F/G karima: Rúdoldali karima / fejoldali karima

     -- C/D Clevis: Single clevis /double clevis

     -- E csonk: Fej felőli tengely a lengő mozgáshoz

   3. Fő származékos sorozat

     -- CDM2B: Standard kettős működésű, beépített mágnessel

     -- CDM2S/T: Egyszeres működésű rugóvisszatérítés / rugóhosszabbítás

     -- CDM2W: Kettős rúd kettős működésű

     -- CDM2K: Nem forgó hatszögletű dugattyúrúd

     -- CDM2R: Vékony, közvetlen rögzítésű változat a korlátozott axiális térhez

3 lépésből álló gyorskiválasztási útmutató

   1. Furat kiválasztása: Számítsa ki a szükséges tolóerőt és vízszintes terhelést, tartalék ≥50% biztonsági tartalék; közepes terhelésű alkalmazásokhoz válassza a CM2-t.

   2. Löket megerősítése: Adjon hozzá 10-20 mm extra mozgási margót; Max. löket: kettős működésű ≤300mm, egyszeres működésű ≤100mm.

   3. Konfiguráció egyeztetés

     -- Működés: Kettős működés → B; egyszeres működésű rugóvisszatérítés → S; csavarodásgátló követelmény → K

     -- Párna: Adjon hozzá A utótagot (légpárna) a nagy sebességű oda-vissza mozgáshoz

     -- Pozíció-visszacsatolás: Válasszon CDM2 mágnessel felszerelt modellt, és illessze az M9B/A93 mágneskapcsolókat

Egy mondat összefoglalása

     A SOLH CM2/CDM2 JIS szabványú, rozsdamentes acél kerek pneumatikus henger teljes mértékben cserélhető az importált CM2 sorozattal, kettős működésű, egyszeres működésű, dupla rúd és nem forgó rúd változatban, többféle rögzítési lehetőséggel, ideális közepes tolóerővel rendelkező lineáris hajtómű élelmiszerekhez, orvosi, elektronikai és csomagolási tiszta automatizálási berendezésekhez.
