CM3 sorozatú rövid rozsdamentes acél minihenger | Új generációs ultrakompakt pneumatikus henger

Márka: SOLH by Richge Technology

1. A termék áttekintése és az alapvető szerkezeti jellemzők

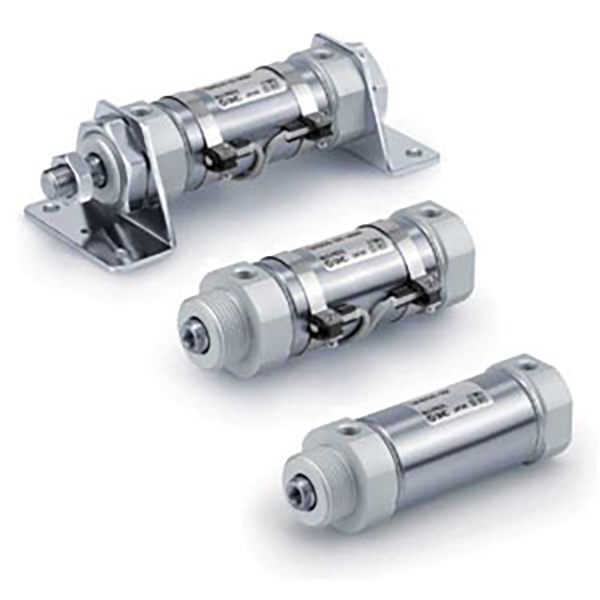

     A SOLH CM3/CDM3 sorozat egy új generációs rövid típusú rozsdamentes acél minihenger, amelyet a hagyományos CM2 sorozat továbbfejlesztett helyettesítésére optimalizáltak. φ20-tól φ40-ig terjedő furatméreteket fed le, 29 mm-es maximális teljes hossz-csökkenést és 21%-kal könnyebb súlyt biztosít a CM2-hez képest. Ultrakompakt testével, teljes 304-es rozsdamentes acél konstrukciójával, olajmentes működésével és 4 utas csőrendszerével tökéletesen alkalmazkodik a szűkös, párás, gyenge sav és lúg, valamint tiszta munkakörülményekhez. Széles körben használják az élelmiszeriparban, az orvostudományban, az elektronikai iparban és a csomagolóiparban közepes terhelésű precíziós lineáris mozgási feladatokhoz.

  1.1 Szabványos és prémium anyagú konstrukció

     Teljes mértékben megfelel a JIS B 8356 cserélhető szabványoknak. A teljes hengercső, a dugattyúrúd és a végburkolatok kiváló minőségű 304-es rozsdamentes acélból készülnek, kiváló rozsda- és korrózióálló teljesítményt nyújtva. Stabilan működik nedves környezetben, gyenge sav/gyenge lúg munkakörülmények között és tiszta gyártóműhelyekben, erős környezeti alkalmazkodóképességgel.

  1.2 Integrált Ultra-kompakt szerkezet

     A végfedél menetrögzítésének és az integrált hengercsőszerkezetnek köszönhetően a teljes méret jelentősen minimalizálható. Az innovatív, 4 utas csővezeték-kialakítás (90°-os intervallum) rendkívül nagy szerelési szabadságot biztosít, megoldja a szűk felszerelési hely telepítési dilemmáját és megvalósítja az automatizált állomások rugalmas elrendezését.

  1.3 Változatos mozgástípusok a teljes forgatókönyv lefedéséhez

     • Kettős hatású (CM3B) : Kettős végű légbeömlő dugattyús mozgás, a leguniverzálisabb típus a szabványos automatizált lineáris vezetéshez.

     • Egyszereplős (CM3S/T) : S = rugóvisszatérítés, T = rugós kiterjesztés; automatikus visszaállítás a kikapcsolás után a biztonsági prioritási forgatókönyvekhez.

     • Dupla rúd (CM3W) : Kétvégű rúdkimenet, szinkron stabil mozgás és megduplázott hatékony löket speciális kapcsolószerkezetekhez.

     • Nem forgó rúd (CM3K) : Hatszögletű csavarodásgátló dugattyúrúd, nulla forgás működés közben a nagy pontosságú pozicionálási követelményekhez.

  1.4 Csúcsminőségű tömítés és hosszú élettartam

     Az alacsony súrlódású kétirányú tömítőgyűrűvel és beépített olajtároló horonnyal felszerelt henger rendkívül alacsony indítónyomással és stabil működéssel rendelkezik. A szabványos olajmentes kenési kialakítás megfelel a tiszta ipari szabványoknak. Az optimalizált kopásálló szerkezet több mint 8 millió ciklus élettartamát biztosítja, jelentősen csökkentve a berendezés karbantartási gyakoriságát.

  1.5 Rugalmas puffer- és indukciós konfiguráció

     Szabványos gumipuffer az alapvető lengéscsillapításhoz és zajcsökkentéshez; opcionális A-típusú légpuffer a nagy sebességű gyakori működéshez a végütközés kiküszöbölése érdekében. A CDM3 modell beépített mágneses gyűrűvel rendelkezik, amely kompatibilis az M9B/A93/Z73 sorozatú mágneses kapcsolókkal a valós idejű helyzetjel-visszacsatoláshoz és a PLC automatikus kapcsolódási vezérléséhez; CM3 nem mágneses változat az egyszerű ciklikus mozgáshoz.

2. Teljes modellelnevezési szabályok és rendelési példák

  1. Tipikus modellstruktúra: CDM3B25-100Z

 2. Szabványos rendelési példák

     • Mágneses kettős hatású modell: CDM3B32-50Z (φ32 furat, 50 mm-es löket, beépített mágnesgyűrű, kettős működésű)

     • Egyszereplős tavaszi visszatérő modell: CDM3S20-25Z (φ20 furat, 25 mm-es löket, rugós visszaállítás)

     • Nem forgó precíziós modell: CDM3K40-100Z (φ40 furat, 100 mm-es löket, hatszögletű csavarodásgátló rúd)

3. Alapvető műszaki paraméterek (szabványos típus)

4. 0,5 MPa elméleti tolóerő és feszültség adatok

 4.1 Kettős működésű (CM3B) tolóerő- és feszítőasztal

  4.2 Egyszeres működésű (CM3S rugóvisszatérítésű) teljesítmény táblázat

5. Szerelési típusok és származékos modellek

  5.1 Változatos szerelési módszerek

     • B Alaptípus: Közvetlen szerelés a végburkolat menetein keresztül, a leguniverzálisabb és legköltséghatékonyabb szerelési mód.

     • L Lábtartó: Axiális lábtartóval rögzítve a stabil vízszintes telepítés érdekében.

     • F/G karimás rögzítés: Rúdoldali / rúd nélküli oldalkarima beépítés függőleges fix pozicionáláshoz.

     • C/D Clevis Mount: Egykapcsos / kettős kapcsos csatlakozás lengés- és összeköttetési forgatókönyvekhez.

     • E Trunnion Mount: Rúd nélküli oldalcsonkos szerkezet a rugalmas lengőmozgás érdekében.

  5.2 Alapvető származékos sorozat

     • CDM3B: Mágneses kettős működésű típus (standard mainstream modell)

     • CDM3S/T: Mágneses egyműködésű típus (rugós visszatérő / rugóhosszabbítás)

     • CDM3W: Mágneses kettős rúd kettős működésű típus

     • CDM3K: Mágneses, nem forgó hatszögletű rúd típus

     • CDM3R: Közvetlen ultravékony rögzítési típus extrém helyszűke állomásokhoz

6. CM3 vs CM2 kiválasztás összehasonlítása

7. 3 lépéses gyorskiválasztási útmutató

     1. Furat kiválasztása: Erősítse meg a furatméretet a tényleges tehersúly alapján, legalább 50%-os biztonsági tartalékot tartson fenn. A közepes tolóerejű, tiszta és korrózióálló munkakörülményekhez előnyben részesítse a CM3 sorozatot.

     2. Stroke Selection: Tényleges munkalöket plusz 10-20 mm biztonsági ráhagyás. Kövesse a szabványos löketszabályokat: kettős működésű ≤300 mm, egyszeres működésű ≤100 mm.

     3. Funkcionális konfiguráció: Válassza a B-t a hagyományos kettős működésű oda-vissza mozgáshoz; S az egyszeres működésű rugós visszaállítás biztonsági forgatókönyveihez; K a nagy pontosságú csavarodásgátló pozicionálási igényekhez.

Egy mondat összefoglalása

     A SOLH CM3 új generációs rövid rozsdamentes acél minihenger ultrakompakt, könnyű testtel, 304-es teljes rozsdamentes korrózióállósággal, olajmentes, hosszú élettartamú működéssel és változatos szerelési módokkal rendelkezik, így nagy stabilitású és helytakarékos közepes tolóerős lineáris mozgási megoldásokat kínál élelmiszer-, orvosi, elektronikai és csomagolás tiszta automatizálási berendezésekhez.
