CY3 sorozatú mágneses tengelykapcsoló rúd nélküli henger | CY3B Basic / CY3R közvetlen rögzítési típus

CY3 sorozatú mágneses tengelykapcsoló rúd nélküli henger | CY3B Basic / CY3R közvetlen rögzítési típus

Márka: SOLH by Richge Technology

CY3R

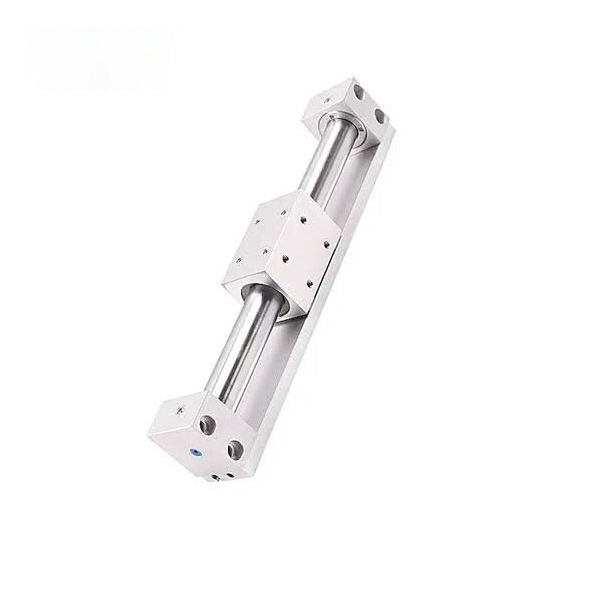

CY3B

Termék áttekintése

     A SOLH CY3 sorozat a klasszikus SMC CY1 sorozatra épülő továbbfejlesztett mágneses csatolású rúd nélküli henger, amely két fő típusra oszlik: CY3B alaptípus rögzítőfelület nélkül és CY3R közvetlen rögzítési típus. Teljesen zárt, érintésmentes mágneses átviteli szerkezettel rendelkezik, amely a belső dugattyú és a külső csúszóasztal szinkron mozgását valósítja meg erős mágneses csatolás révén. Zéró szivárgás, por- és szennyezésmentes működés, ultra-hosszú löket és kompakt telepítés révén széles körben alkalmazható tiszta minőségű, könnyű és közepes terhelésű, hosszú távú lineáris vezetési forgatókönyvekben. A φ6 és φ63 mm közötti furattartomány és az 5000 mm-es maximális lökethossz 50%-os beépítési helyet takarít meg a hagyományos kötőrúd-hengerekhez képest, és az előnyben részesített tiszta, hosszú löketű meghajtási megoldás a magas színvonalú automatizált gyártósorok számára.

Alapvető pozicionálás és szerkezeti jellemzők

• Mágneses tengelykapcsoló sebességváltó és szivárgásmentes tiszta működés: A dugattyú és a csúszóasztal mágneses szinkronhajtást alkalmaz, teljesen zárt hengerhengeres kialakítással. Egyetlen dugattyúrúd sem nyúlik kifelé, így teljes légtömörséget, zéró szivárgást és porszennyezést biztosít. Tökéletesen illeszkedik az olyan szigorú gyártási környezetekhez, mint az élelmiszer-feldolgozás, az orvosi berendezések és a félvezető elektronika.

• CY1 továbbfejlesztett verzió megnövelt tartóssággal: A hagyományos CY1 sorozathoz képest a kopásálló gyűrű hossza 70%-kal megnőtt, hatékonyan javítva a teherbírást és a csúszási stabilitást. A porálló gyűrű beépített kenőanyag-rögzítője tartós védő kenőréteget képez, ami 0,12 MPa-ra csökkenti a minimális üzemi nyomást, és jelentősen meghosszabbítja az élettartamot. A φ6 specifikáció kivételével az összes többi modell ugyanazokat a rögzítési méreteket tartja, mint a CY1 a közvetlen csere és frissítés érdekében.

• CY3B alaptípus minimalista szerkezet: A sima hengerhengernek nincs fenntartott rögzítési felülete, és a rögzítéshez kétvégű tartókonzolok szükségesek. A csúszóasztal nincs felszerelve beépített vezetőszerkezettel, ezért a külső lineáris vezetők vagy vezetőrudak kötelezőek az excentrikus terhelés és a mágneses szétkapcsolás meghibásodásának elkerülése érdekében.

• Szabványos gumipuffer és nagy sebességű opcionális specifikáció: A beépített kétvégű gumipufferek elnyelik a működési hatásokat és csökkentik a futási zajt a stabil hagyományos ciklikus működés érdekében. Az opcionális X160 nagysebességű specifikáció 1500 mm/s maximális működési sebességet támogat, hogy alkalmazkodjon a nagyfrekvenciás, gyorsan változó munkakörülményekhez.

• Kényelmes mágneses kapcsoló telepítés: A hengertest két oldalán lévő előre lefoglalt kapcsolóhornyok kompatibilisek a D-M9 sorozatú mágneses kapcsolókkal, rugalmas és pontos valós idejű helyzetvisszajelzést valósítanak meg a löketpozícionáláshoz.

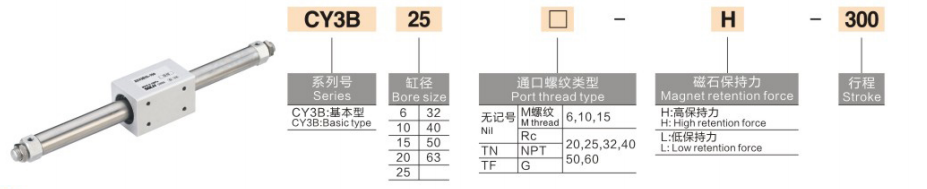

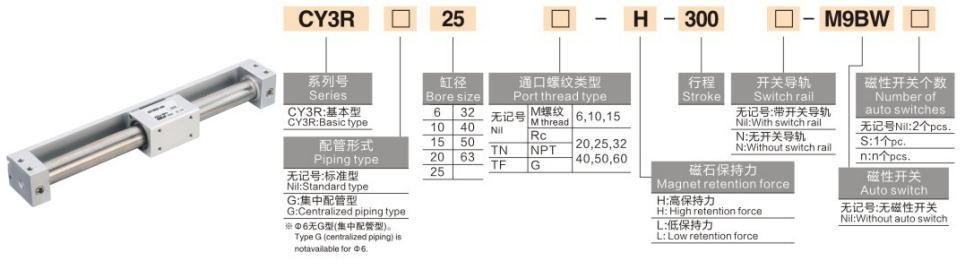

Teljes modellkódolási szabály

1.Modelpéldák: CY3B20-500 | CY3B40-800-M9PL

2. Normál rendelési hivatkozási példák

• CY3B20-500: 20 mm-es furat, 500 mm-es löket, alaptípus mágneskapcsoló nélkül

• CY3B40-800-M9PL: 40mm furat, 800mm löket, alaptípus mágneses helyzetkapcsolóval

Alapvető műszaki adatok (20 ℃ normál állapot)

1 Alapvető általános előírások

• Üzemmód: Kettős működésű mágneses csatolás érintésmentes erőátvitel

• Munkafolyadék: Sűrített levegő (olajmentes működés szabvány)

• Környezeti hőmérséklet: 5-60 ℃ (nincs fagyos környezet)

• Üzemi nyomástartomány: 0,12 ~ 0,7 MPa; Ellenőrző nyomás: 1,0 MPa

• Működési sebesség: 50-500 mm/s (standard); max 1500 mm/s (opcionális X160 nagysebességű specifikáció)

• Puffer mód: Szabványos kétvégű gumipuffer

• Mágneses tartóerő: 19,6 ~ 2450 N (a furatmérettel növekszik)

2 kulcsteljesítmény-paraméter táblázat (@0,5 MPa)

Alapvető konfigurációs és kiválasztási irányelvek

1 Furatméret kiválasztása terhelés és tolóerő alapján

• φ6 ~ φ15 (Micro Light Duty): Alkalmas ≤2,5 kg-os terheléshez, elektronikus és orvosi berendezésekben lévő mini alkatrészek rövid löketű precíziós átvitelére.

• φ20 ~ φ32 (Általános könnyű teherbírás): 4-10 kg könnyű teherrel illeszkedik, ideális a hagyományos, hosszú löketű toláshoz és húzáshoz (≤1000 mm) általános automatizált gyártósorokon.

• φ40 ~ φ63 (közepes teljesítményű): 16-40 kg-os közepes terhelésű forgatókönyvekhez alkalmazható, tökéletes nehéz, hosszú löketű kezeléshez és nagyfrekvenciás ciklikus működéshez az élelmiszer- és csomagolóiparban.

2 ütemű és vezetőrendszer kiválasztása

• Lökettartomány: Szabványos löketfedők 50-1000mm; meghosszabbított ultra-hosszú löket 5000 mm-ig speciális hosszú távú vezetési igényekhez.

• Kötelező külső vezetőterv: A CY3B alaptípusnak nincs beépített vezetőszerkezete. A külső lineáris csúszósíneket vagy vezetőrudakat úgy kell felszerelni, hogy támogassák a terhelést és megakadályozzák az excentrikus erőeltérés által okozott mágneses szétkapcsolást.

• Szabványos rögzítési módszer: Opcionális kétvégű tartókonzolokkal rögzítve felfüggesztett hengertesttel és nulla érintkezési súrlódással, biztosítva a stabil mágneses csatolás működését.

3 Környezet és funkcionális konfiguráció kiválasztása

• A tiszta környezet prioritása: Zéró szivárgás- és szennyeződésmentes kialakítás alkalmazkodik a szigorú pormentes és steril munkakörülményekhez az élelmiszer-, orvosi és elektronikai félvezetőiparban.

• Nagy sebességű munkakörülmények frissítése: Válassza ki az opcionális X160 nagysebességű specifikációt (max. 1500 mm/s), amely külső hidraulikus ütközőkkel van felszerelve a nagy sebességű ütközések kiküszöbölése és a stabil működés biztosítása érdekében.

• Precíziós pozíció visszajelzés: D-M9 sorozatú mágneses kapcsolókkal szerelve kétpontos vagy többpontos pontos löketpozícionálás és jelvisszacsatolás megvalósításához.

CY3B vs CY3R | Modell különbségek összehasonlítása

Tipikus ipari alkalmazási forgatókönyvek

• Tisztatéri anyagátadás: Zéró szivárgás és pormentes mágneses csatolószerkezet ideális nagy távolságú anyagmozgatáshoz elektronikai, félvezető- és orvosi pormentes műhelyekben anélkül, hogy a tiszta környezetet szennyezné.

• Élelmiszer- és italcsomagoló vonalak: Rozsdamentes, rozsdamentes acél hengerhenger, könnyen tisztítható felülettel alkalmazkodik a higiéniai gyártási szabványokhoz, alkalmas könnyű és közepes terhelésű munkadarabok hosszú löketű elmozdítására élelmiszer-feldolgozó berendezésekben.

• Berendezés ajtók és burkolatok vezetése: A rúdhosszabbítás nélküli kialakítás nem takarít meg külső helyet, tökéletesen alkalmazható automatizált berendezések védőajtóinak és árnyékoló burkolatainak kompakt, hosszú löketű nyitására és zárására.

• Hosszú löketű precíziós pozicionáló platform: Együttműködik külső nagy pontosságú vezetősínekkel a stabil ismételt pozicionálási pontosság elérése érdekében, alkalmas 1-2 m távolságra, precíz pozicionálására és összeszerelősorok ciklikus szállítására.

• Helytakarékos csere a hajtórúd-hengerekhez: Megoldja a hagyományos kötőrúd-hengerek helyfoglalási problémáját hosszú löketű (>500 mm-es) forgatókönyveknél, 50%-kal csökkentve a teljes felszerelési helyet a kompakt berendezéstervezés érdekében.

Három lépésből álló gyorskiválasztási útmutató

1. Furatméret megerősítése: Számítsa ki a szükséges tolóerőt a rakomány tömege alapján, ≥2 biztonsági tényezővel. Javasolt szabályok: ≤2,5kg → φ15; 4-10 kg → φ32; 16-40 kg → φ63.

2. Löket specifikáció megerősítése: Válassza ki a szabványos 50-1000 mm-es löketet a hagyományos igényekhez; válasszon kiterjesztett specifikációt az ultrahosszú lökethez akár 5000 mm-ig.

3. Funkcionális konfiguráció egyeztetés: Prioritásválasztás a tiszta, szennyezésmentes munkakörülményekhez; frissítsen X160 nagysebességű specifikációra + hidraulikus puffer a gyors működés érdekében; add hozzá a D-M9 sorozatú mágneses kapcsolókat a valós idejű helyzetérzékeléshez.

Egy mondat összefoglalása

     A SOLH CY3 sorozatú mágneses tengelykapcsoló rúd nélküli henger egy továbbfejlesztett CY1 tiszta minőségű olajmentes hajtómű, amely nulla szivárgással, 5000 mm-es ultra-hosszú lökettel, alacsony indítónyomással és kettős rögzítési típussal rendelkezik, és optimális helytakarékos, hosszú löketű lineáris meghajtási megoldásként szolgál a könnyű-közepes terhelésű tiszta automatizálási berendezésekhez.
