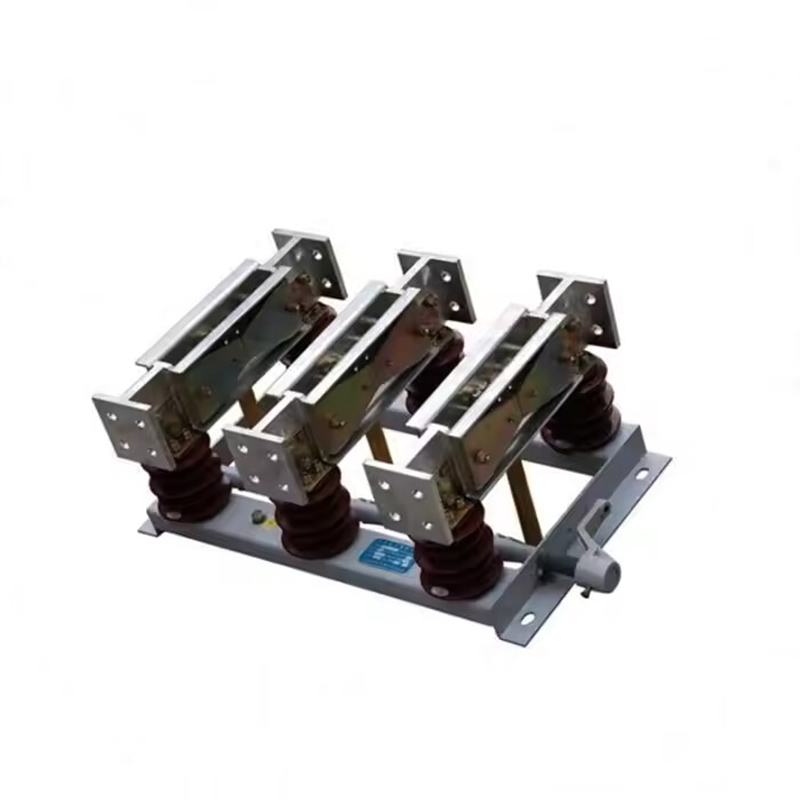

    A GN22-12 (C) (D) sorozatú beltéri nagyfeszültségű szakaszolóberendezéseket 12 kV, 50 Hz és az alatti névleges feszültségű villamosenergia-rendszerekben használják feszültség alatti, de terhelés nélküli vezetékek csatlakoztatására, leválasztására vagy átalakítására.

Illesztő mechanizmus: CS6-1, CS6-2 és egyéb kézi működtetésű mechanizmusokkal felszerelve, valamint elektromos működtető mechanizmusok is használhatók.

   Ez a kapcsolósorozat CS6-2 kézi vagy elektromos működtető mechanizmussal működik, és a szakaszoló bal vagy jobb oldalára szerelhető.

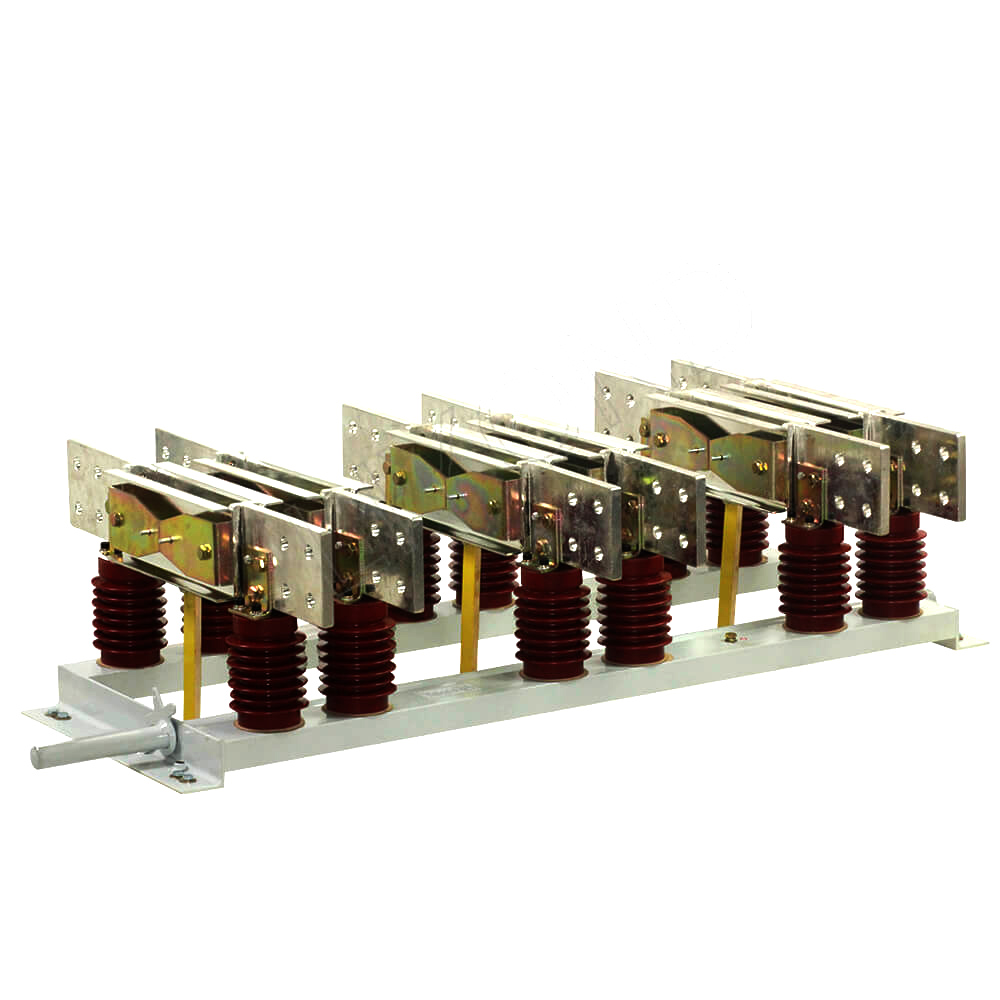

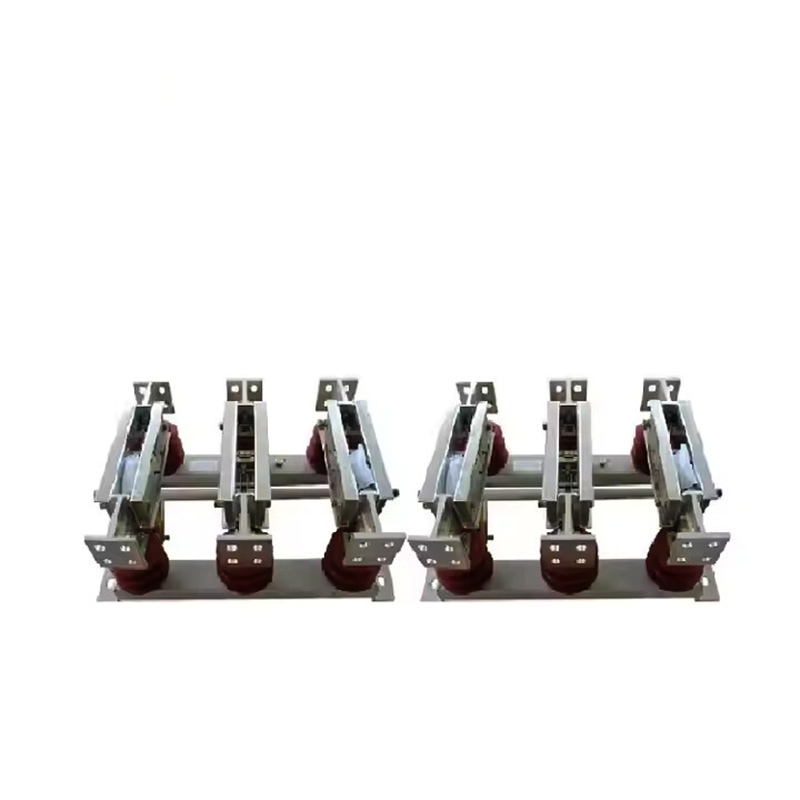

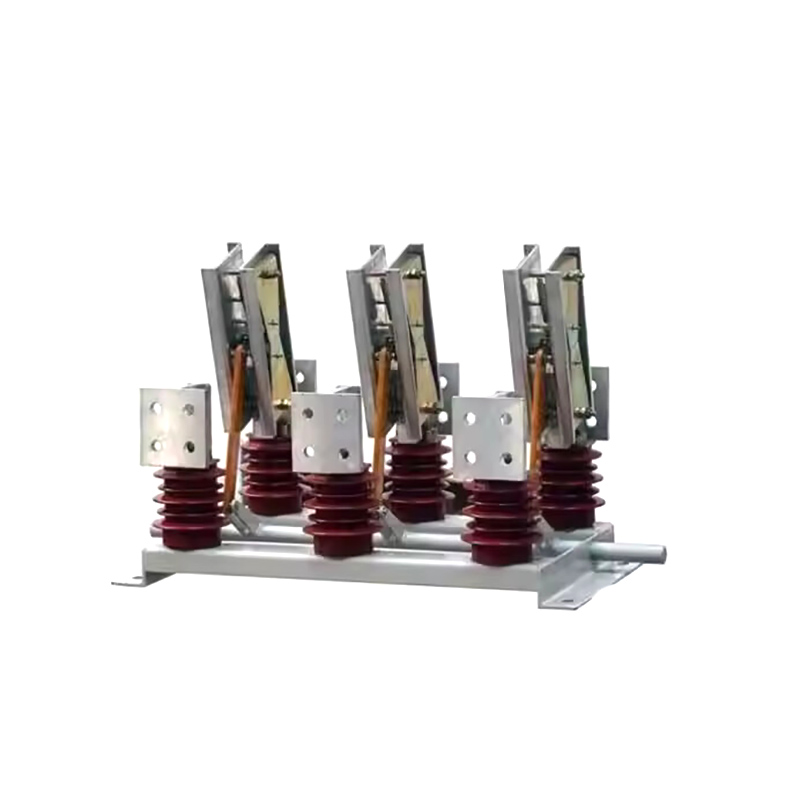

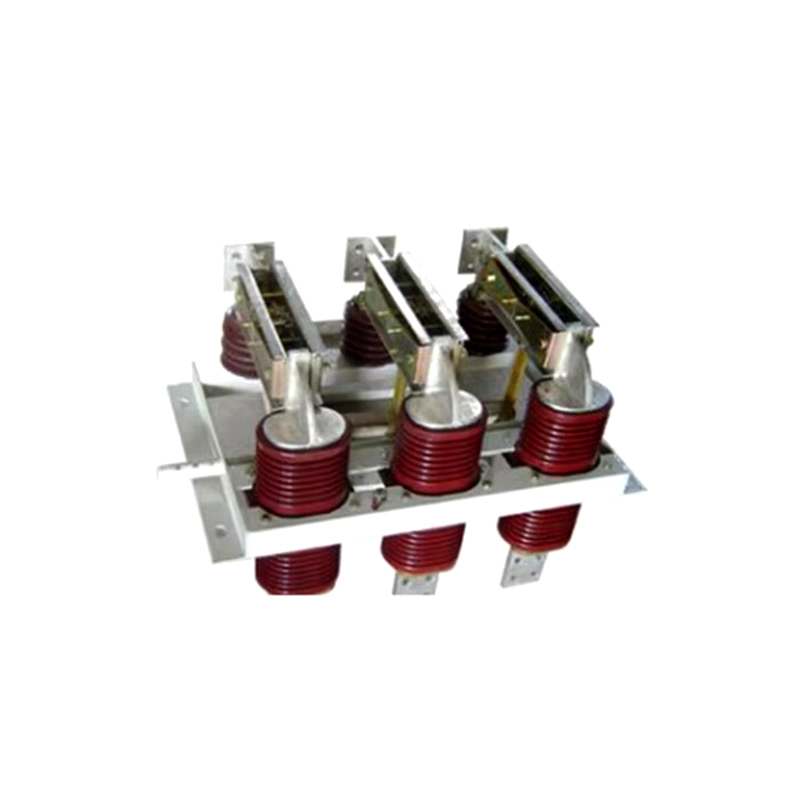

Szerkezeti jellemzők

Ez a termék egy nagyáramú leválasztó kapcsoló háromfázisú közös alsó késszerkezettel. Mechanikus reteszelő prototípust alkalmaz, kétlépéses zárással és érintkezéssel, kopásmentes érintkezéssel, kis üzemi erővel, nagy érintkezési nyomással és jó dinamikus termikus stabilitással.

Alkalmazási területek:

Kapcsolóberendezés-rendszerek: Fémbevonatú kapcsolóberendezésekben használják elektromos áramkörök leválasztására és védelmére.

Áramelosztó berendezések: Ideális teljesítmény alállomásokban való használatra, biztosítva az áramkör biztonságos leválasztását a karbantartás során.

Elektromos erőművek: Beltéri alkalmazásokban használják, ahol nagyfeszültségű elektromos leválasztás szükséges a biztonságos működéshez és karbantartáshoz.

Transzformátorállomások: Transzformátor alállomásokon alkalmazzák a transzformátor áramkörök biztonságos leválasztására.

Megújulóenergia-telepítések: Használható energiatárolókban vagy megújuló energiarendszerekben, például nap- és szélerőművekben, védelemre és szigetelésre a karbantartás során.

A használat környezeti feltételei

1.Környezeti levegő hőmérséklet: -15℃~40℃, napi átlaghőmérséklet ≦35℃.

2.Magasság ≦1000m.

3. Hőmérsékleti feltételek:

Napi átlagos relatív páratartalom ≦95%, napi átlagos vízgőznyomás ≦2,2kPa;

Havi átlagos relatív páratartalom ≦90%, havi átlagos vízgőznyomás ≦1,8kPa.

4.A földrengés intenzitása ≦8 fok.

5. Tűz, robbanásveszély, súlyos szennyezés, kémiai korrózió és erős vibráció nélküli helyek.

Megjegyzés: Ha a termék használati feltételei meghaladják a fenti rendelkezéseket, a felhasználó köteles egyeztetni és meghatározni a céggel.

Alapvető információk.

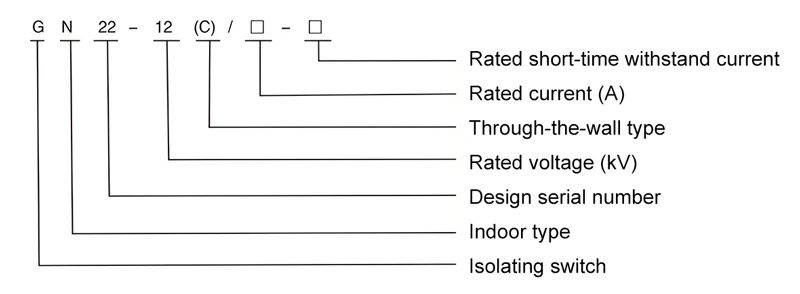

A kijelző leírása

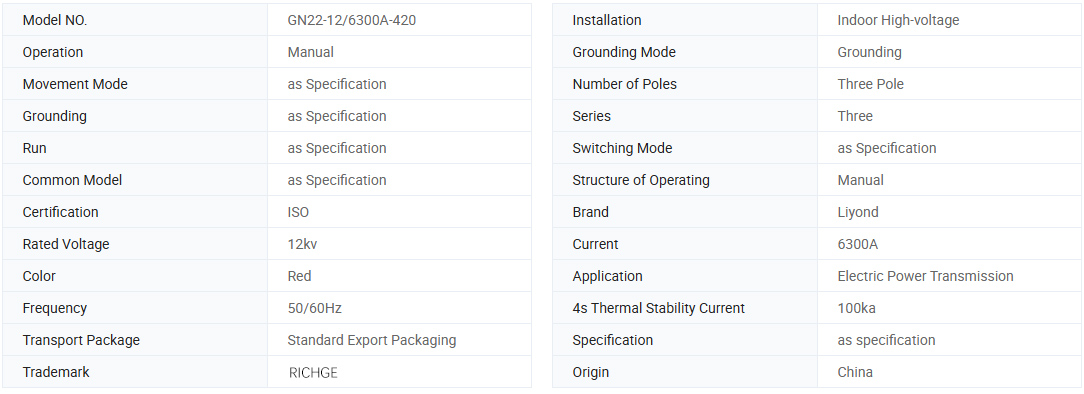

Műszaki paraméter

Modell.	Névleges feszültség	Névleges áram	4 másodperces hőstabilitási áram (effektív érték) kA	Dinamikus stabilitási áram (csúcsérték) kA
GN22-12(C)(D)/2000A	12	2000	50	100
GN22- 12(C)(D)/2500A	12	2500	50	125
GN22-12(C)(D)/3150A	12	3150	50	125
GN22- 12(C)(D)/4000A	12	4000	50	125
GN22-12(C)(D)/5000A	12	5000	100	250
GN22-12(C)(D)/6300A	12	6300	100	250
GN22-12(C)(D)/8000A	12	8000	100	250

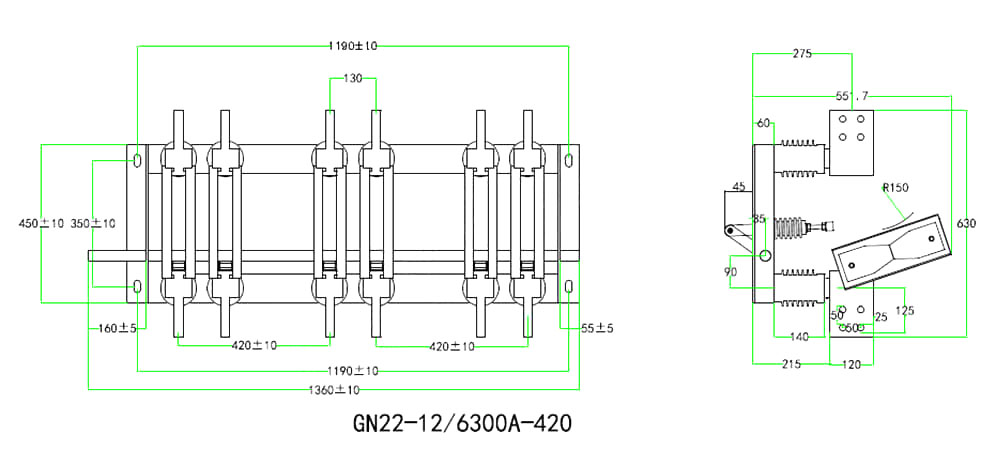

Méretrajzi referencia (6300A)
