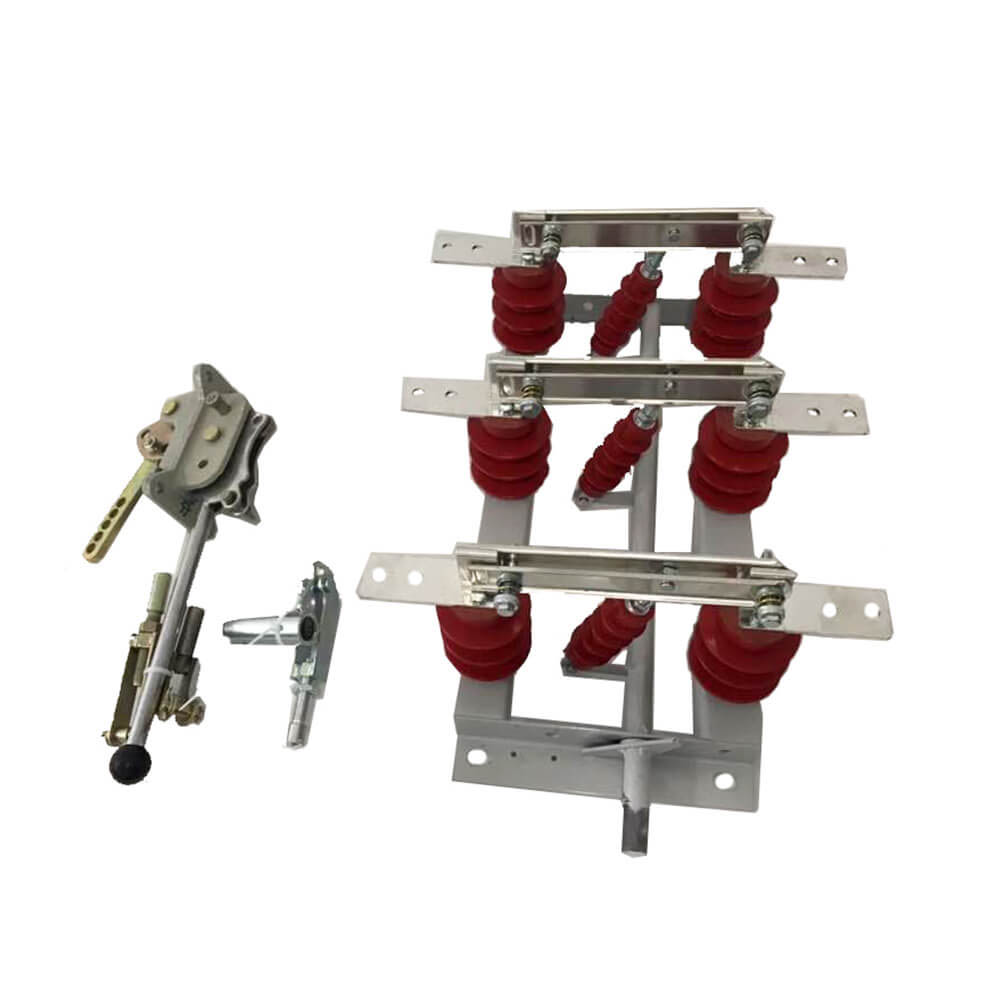

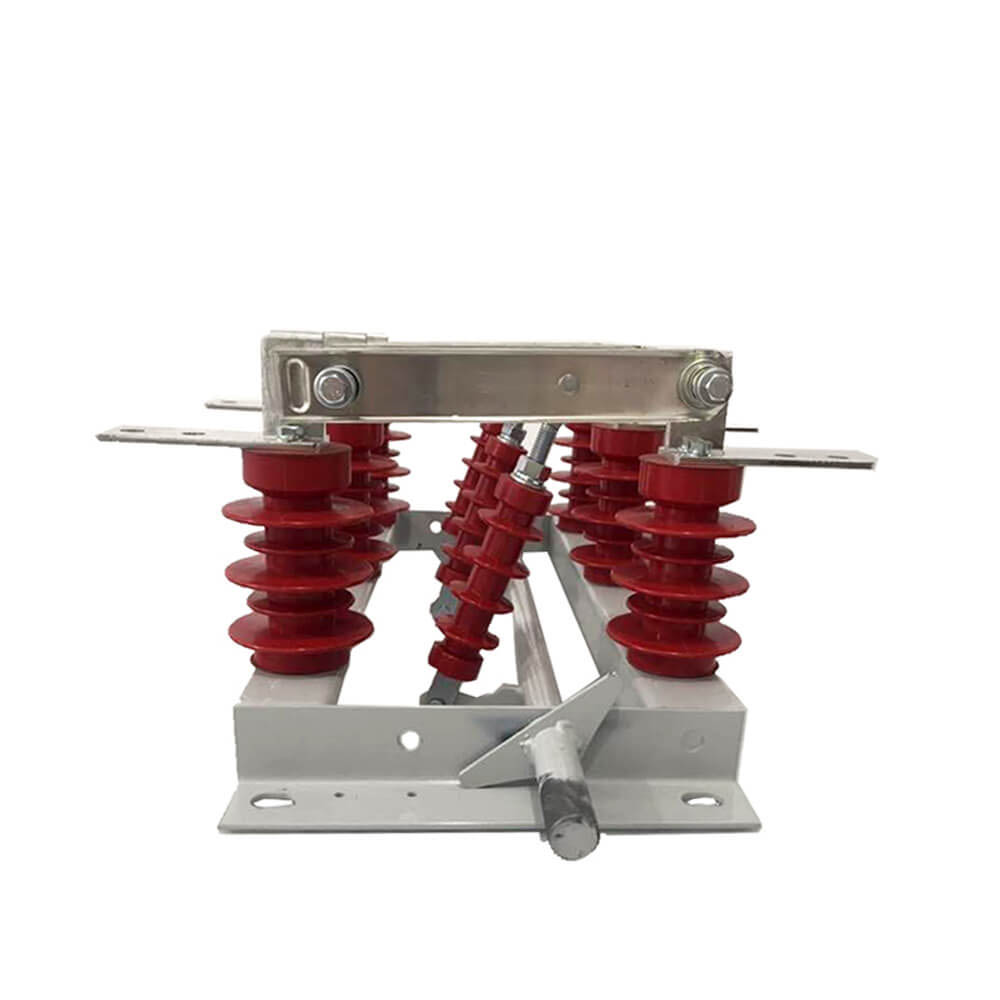

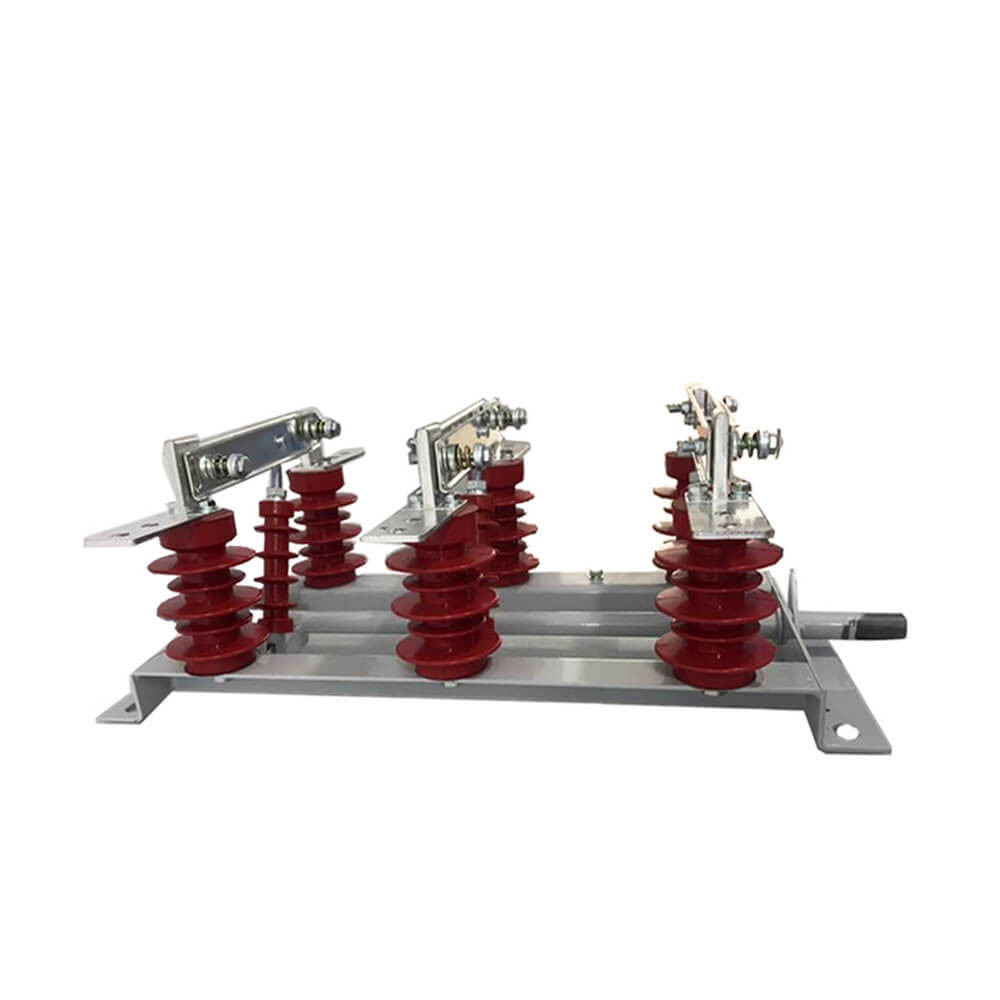

A GN19-12/400, 630, 1000, 1250 típusú szakaszolókapcsoló vezetőképes része fázisonként két-két oszlopos szigetelővel van az alapra rögzítve. (A GN19-12C/400, 630, 1000, 1250 típuson egy oszlopos szigetelő és egy porcelánház szigetelő található.) A három fázis párhuzamosan kerül beépítésre, a vezető részt pedig az érintkezőkések és az érintkezőtartók (vagy vezetőrudak) statikus érintkezői alkotják. Az érintkezőkés minden fázisa a kötőelem szigetelő, a kötőelem szigetelő közepéhez van csatlakoztatva, és a csatlakoztatott orsó aljára van felszerelve. Az orsó a fogantyún keresztül csatlakozik a hajtórúdhoz (a felhasználó által biztosított) és a CS6-1 típusú mozgó mechanizmushoz. Az összekötő érintkező kés két hornyolt rézlemezből áll, amely nemcsak növeli az érintkezőkés hőelvezetési területét az alsó hőmérséklet csökkentése érdekében, hanem javítja az érintkezőkés mechanikai szilárdságát is, így a kapcsoló dinamikus stabilitása javul. Az érintkezőkés egyik végét csavarral rögzítik az érintkezőblokkra (vagy a vezető rúdra) (Shaw autója). GN19-12/1000, 1250 érintkező mágneses zárlemez beépítésével, plusz a mágneses reteszelőlap célja az, hogy amikor nagy zárlati áram esetén a két horony érintkező kést a| vonzerő. A GN19-12/400, 630 leválasztó kapcsolók kis átmenő áramkorláttal rendelkeznek, így nincs szükség mágneses reteszelőlemezre.
1. Leválasztás és biztonság: A leválasztás után megbízható szigetelőrést kell kialakítani, hogy a
2. Vonalkapcsolás: Kapcsolja és csatlakoztassa a vezetéket a működési követelményeknek megfelelően.
3. Kisáramú kapcsolás: Az áramkörben kis áramok kapcsolására szolgál, mint például perselyek, gyűjtősínek, csatlakozók, rövid kábelek töltőáramai, kapcsolófeszültség-kiegyenlítő kondenzátorok kondenzátoráramai, kettős buszos kapcsoláskor keringő áramok, feszültségváltók gerjesztőáramai.
4. Transzformátor gerjesztőáram: A különböző szerkezeti típusok sajátos körülményeitől függően bizonyos kapacitású transzformátorok üresjárati gerjesztőáramát tudja kapcsolni.
A középfeszültségű leválasztók típusai
A középfeszültségű szigetelők a beépítési módok alapján kültéri és beltéri típusokra oszthatók:
- Kültéri középfeszültségű szigetelők: Ellenállnak a természetes tényezőknek, például szélnek, esőnek, hónak, szennyeződésnek, páralecsapódásnak, jégnek és fagynak, alkalmasak kültéri platformokra történő felszerelésre.
- Beltéri középfeszültségű szigetelők: Alkalmas beltéri környezetben, ahol általában nagyobb szigetelési teljesítményre van szükség.
A szigetelőtartó szerkezete alapján tovább oszthatók:
- Egyoszlopos leválasztó kapcsoló: közvetlenül használja a felső sín alatti függőleges teret elektromos szigetelésként, így helyet takarít meg, csökkenti a csatlakozó vezetékeket, és egyértelmű leválasztási állapotokat biztosít, különösen alkalmas ultra-nagyfeszültségű átvitelre.
- Kétoszlopos leválasztó kapcsoló: Alkalmas nagyobb áramigényekhez, nagyobb stabilitást biztosítva.
- Háromoszlopos leválasztó kapcsoló: Alkalmas bonyolultabb energiarendszerekhez, jobb terhelhetőséget és megbízhatóságot kínálva.
1: Biztonsági leválasztás funkció - Az elektromos berendezések karbantartása során tiszta elektromos rést és leválasztási pontot biztosít a karbantartó személyzet biztonsága érdekében.
2：Működési korlátozások - A leválasztó kapcsolót nem lehet terhelés alatt működtetni; nem használható terhelési áramok vagy rövidzárlati áramok megszakítására vagy lezárására. Az ívoltó kamrával ellátott leválasztó kapcsolók kis terhelés és tehermentes vezetékek mellett is működhetnek.
Bekapcsolási művelet: Először zárja le a leválasztó kapcsolót, majd zárja le a megszakítót vagy a terheléskapcsolót.
Kikapcsolás: Először nyissa ki a megszakítót vagy a terheléskapcsolót, majd nyissa ki a leválasztó kapcsolót.
A leválasztó kapcsoló kiválasztásakor ügyeljen arra, hogy annak névleges feszültsége, névleges árama, dinamikus stabilitási árama és hőstabilitási árama megfeleljen az alkalmazás követelményeinek. A leválasztó kapcsoló elsődleges feladata a terhelés nélküli áramkörök leválasztása, lehetővé téve a biztonságos karbantartást. A leválasztó kapcsoló működtetése előtt győződjön meg arról, hogy a megszakító leválasztotta az áramkört.
A leválasztó kapcsoló nem rendelkezik speciális ívoltó berendezéssel; a berendezés és a személyzet biztonsága érdekében ne használja terhelés vagy rövidzárlat alatt.
 |
 |
 |

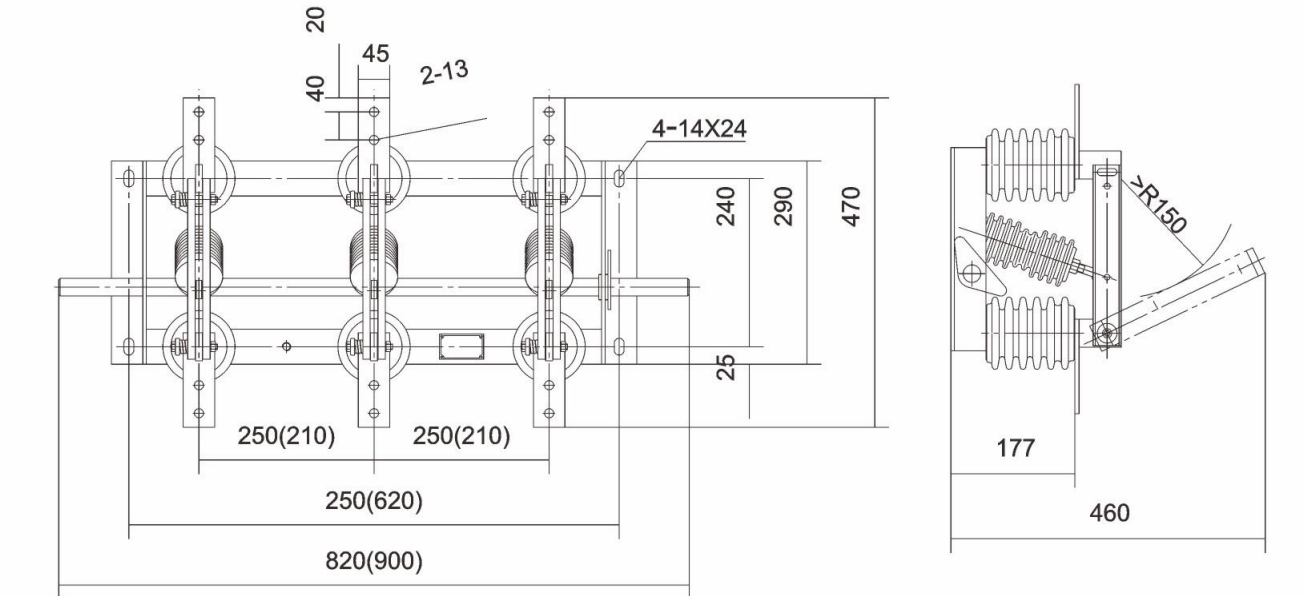

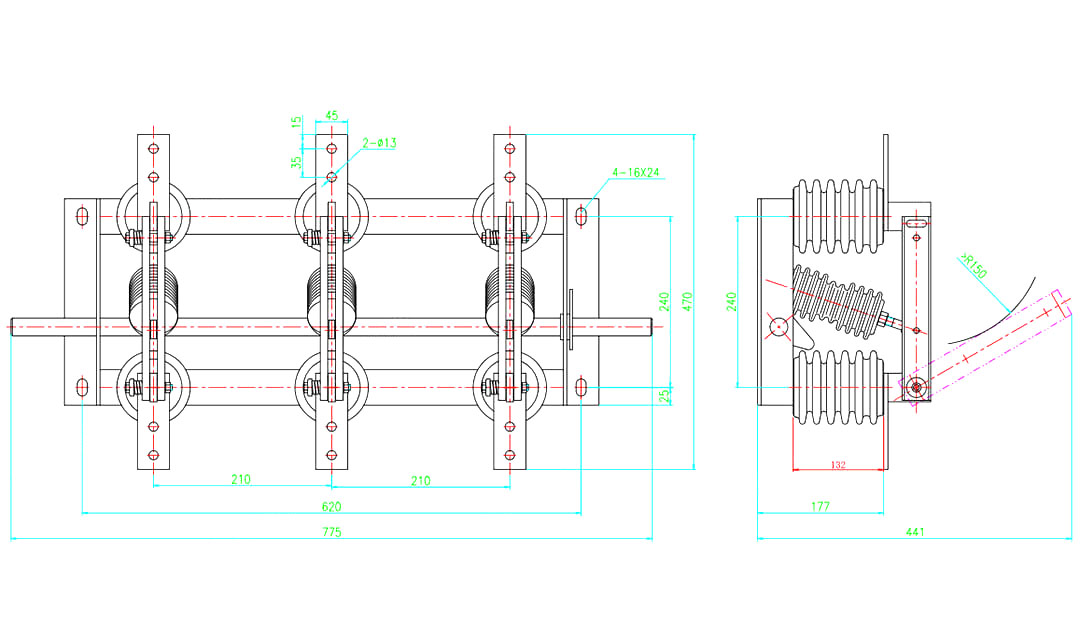

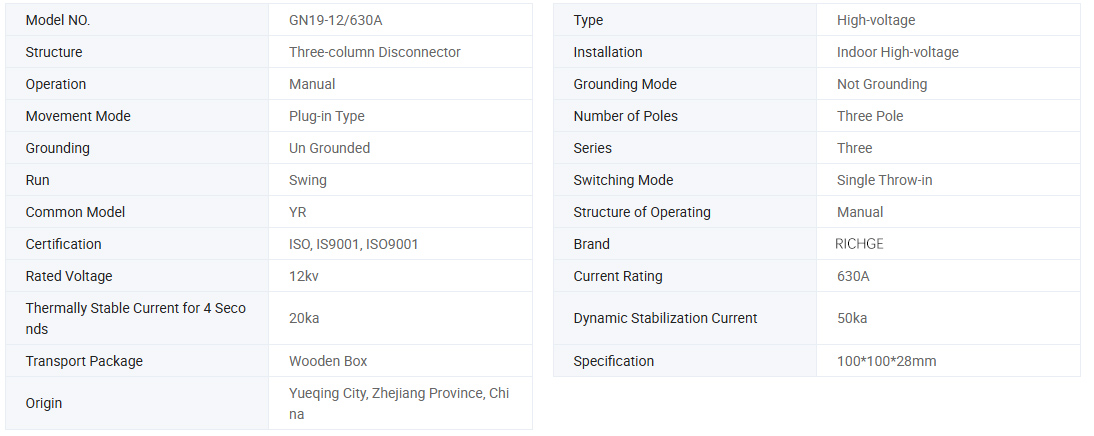

| Modell |
Névleges feszültség (kV) |
Névleges áram (A) |
Névleges rövid idejű ellenállási áram (a / 4s) |
Névleges csúcsellenállási áram (a) |
| GN19-12/400-12.5 |
12 | 400 | 12.5 | 31.5 |
| GN19-12/630-20 |
12 | 630 | 20 | 50 |
| GN19-12/1000-31.5 |
12 | 1000 | 31.5 | 80 |
| GN19-12/1250-31.5 |
12 | 1250 | 31.5 | 80 |
| GN19-12C/400-12.5 |
12 | 400 | 12.5 | 31.5 |
| GN19-12C/630-20 |
12 | 630 | 20 | 50 |
| GN19-12C/1000-31.5 |
12 | 1000 | 31.5 | 80 |
| GN19-12C/1250-31.5 |
12 | 1250 | 31.5 | 80 |
1. A környezeti hőmérséklet felső határa +40 ℃, alsó határa -l0 ℃, Megjegyzés: Tárolás és szállítás -25 ℃
2. Magasság legfeljebb 1000 m
3. Relatív páratartalom: napi átlag legfeljebb 95%, havi átlag nem több 90%-nál
4. Vízgőznyomás: a napi átlag nem több, mint 2,2 × 10-3Mpa, a havi átlag nem több, mint 1,8 × 10-3Mpa
5. A környező levegőnek mentesnek kell lennie a korrozív vagy éghető gázoktól, vízgőztől és egyéb nyilvánvaló szennyeződésektől.
6. Nincs rendszeres és heves rezgés.
Megjegyzés: Kérjük, forduljon a gyártóhoz a probléma megoldásához, ha az nem felel meg a fenti feltételeknek
● OEM és ODM elfogadása: IGEN
● Tanúsítvány: CE, vizsgálati jelentések
● Gyártási idő: 7-12 munkanap
●Garanciaidő: 12 hónap
●Szállítási idő: 15 nap
●A kapcsoló megrendelésekor adja meg a típusjellemzőket, a névleges feszültséget, névleges áramerősséget és egyéb műszaki adatokat.
● Ha speciális igények merülnek fel, megbeszélheti velünk a megoldást.
