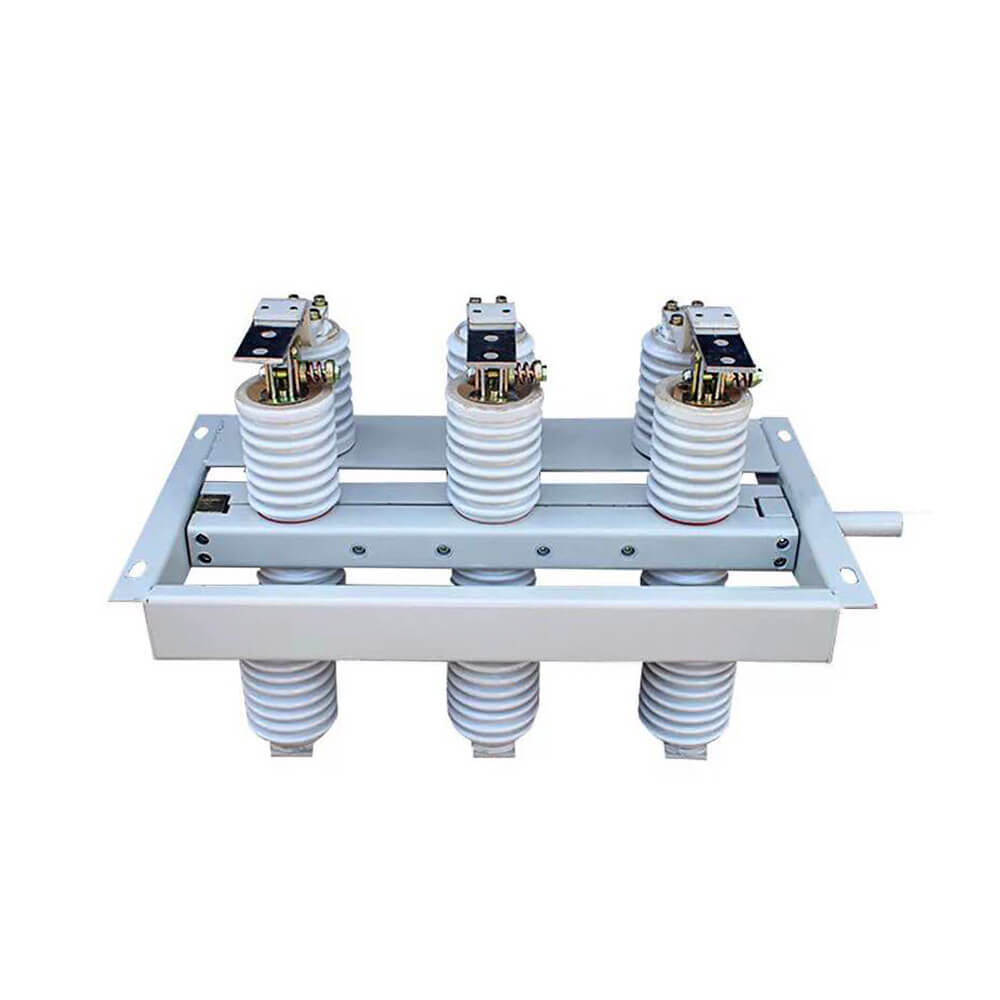

GN30-12 típusú forgó beltéri nagyfeszültségű leválasztó kapcsoló

GN30-12 típusú forgó beltéri nagyfeszültségű leválasztó kapcsoló

   A GN30-12 beltéri forgó nagyfeszültségű szakaszoló egy új típusú forgókéssel. A fő szerkezeti képlet az, hogy a háromfázisú közös alacsony keret felső és alsó síkjára két készlet szigetelőt és érintkezőt rögzítenek, a kapcsoló nyitását és zárását a kés elforgatásával valósítják meg. A GN3-12D kapcsoló a GN30-12 alapú összekötőkés formáját ad hozzá, hogy megfeleljen a különböző energiarendszerek igényeinek. Ez a termék kompakt kialakítású, kis helyigényű, erős szigetelésű, könnyen telepíthető és beállítható. Megfelel az "AC nagyfeszültségű leválasztó kapcsoló és földelő kapcsoló" követelményeinek, és olyan beltéri rendszerekhez alkalmazható, amelyek névleges feszültsége legfeljebb 10 KV AC 50 Hz és az alatti. Használható nyitó és záró áramkörként, ha van feszültség és nincs terhelés. Használható nagyfeszültségű kapcsolóberendezéssel vagy önmagában is.

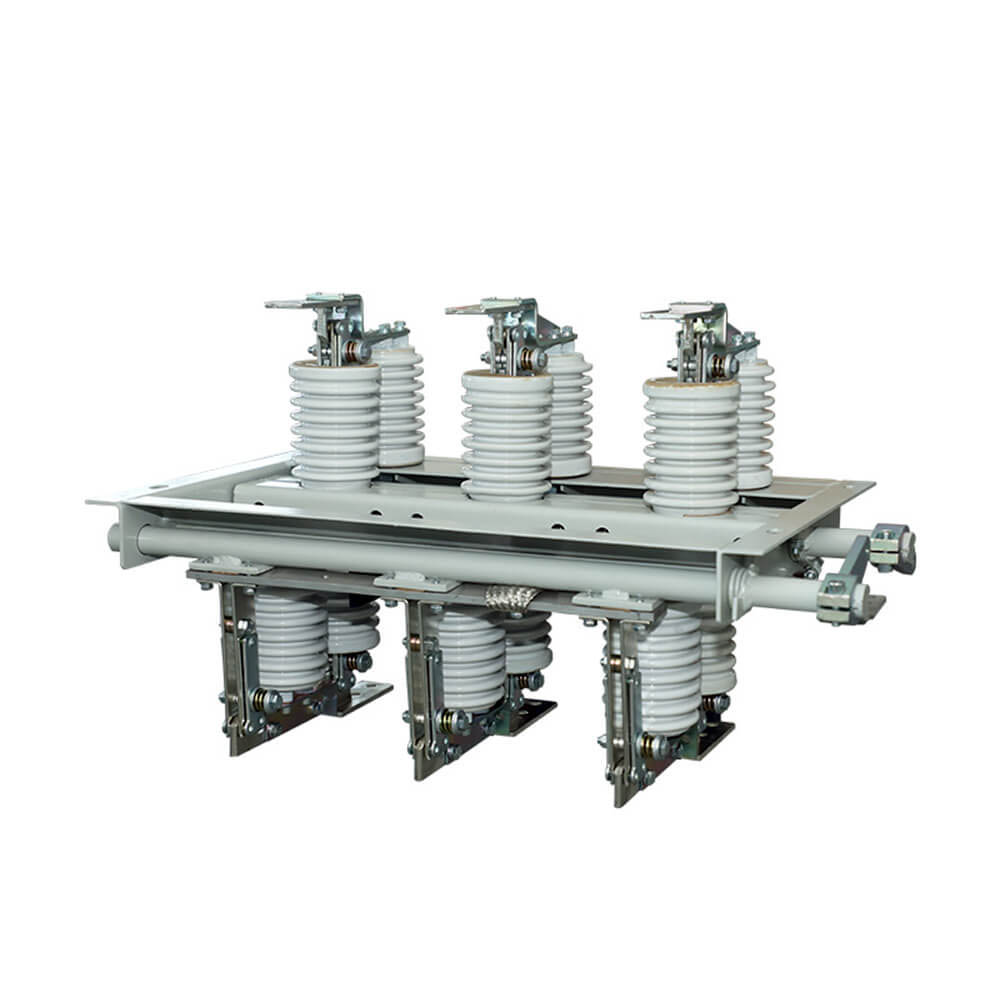

   A GN30-12 (D) típusú forgó beltéri nagyfeszültségű leválasztó kapcsoló egy új típusú forgókés típusú leválasztó kapcsoló, a fő szerkezet két csoport szigetelő és érintkező van rögzítve a háromfázisú alváz két síkjára, a forgó érintkezőn keresztül valósítja meg a ki-be kapcsolót. A GN30-12 (D) típusú kapcsoló egy új típusú hozzáadott földelőkés GN30-12 típusú kapcsoló alapon, amely képes megfelelni a különböző villamosenergia-rendszerek igényeinek. A termék kialakítása kompakt, kis helyigényű, erős szigetelő képességgel, könnyű telepítéssel és beállítással rendelkezik, teljesítménye megfelel a GB1985-89 "AC nagyfeszültségű leválasztó kapcsoló és a földelő kapcsoló" követelményeinek, amely a 10 kV AC 50 Hz névleges feszültségű és az alatti beltéri áramrendszerre vonatkozik, az áramkör nyitására és zárására feszültség alatt, terhelés nélkül. Használható a nagyfeszültségű kapcsolószekrényhez, és külön is használható.

GN30-12 leválasztó kapcsoló jellemzői

1. Kerámia szigetelőkből készült, tartós, szennyeződésálló és nem tisztítható.

2. Új technológiájú ezüst forrasztási érintkezők, alacsony érintkezési ellenállás, jó elektromos vezetőképesség és nagy mechanikai szilárdság.

3. Kiváló minőségű hardver, erős és tartós, nem könnyen sérülhet, könnyen használható és könnyű.

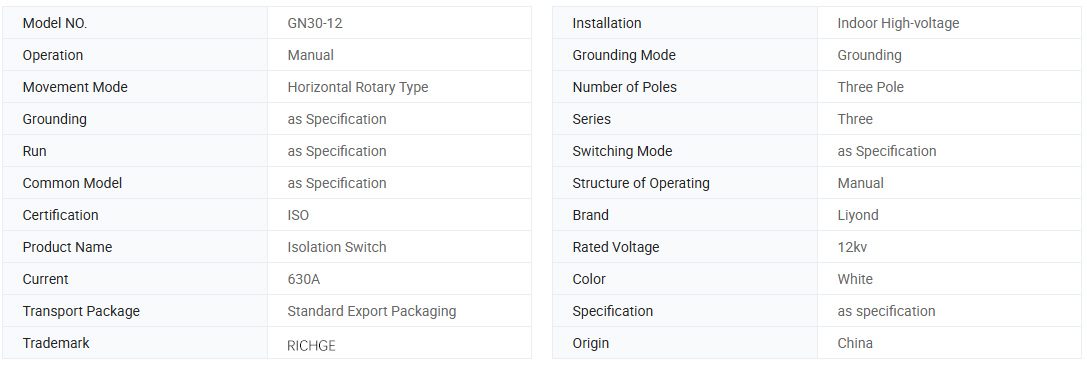

Alapvető információk.

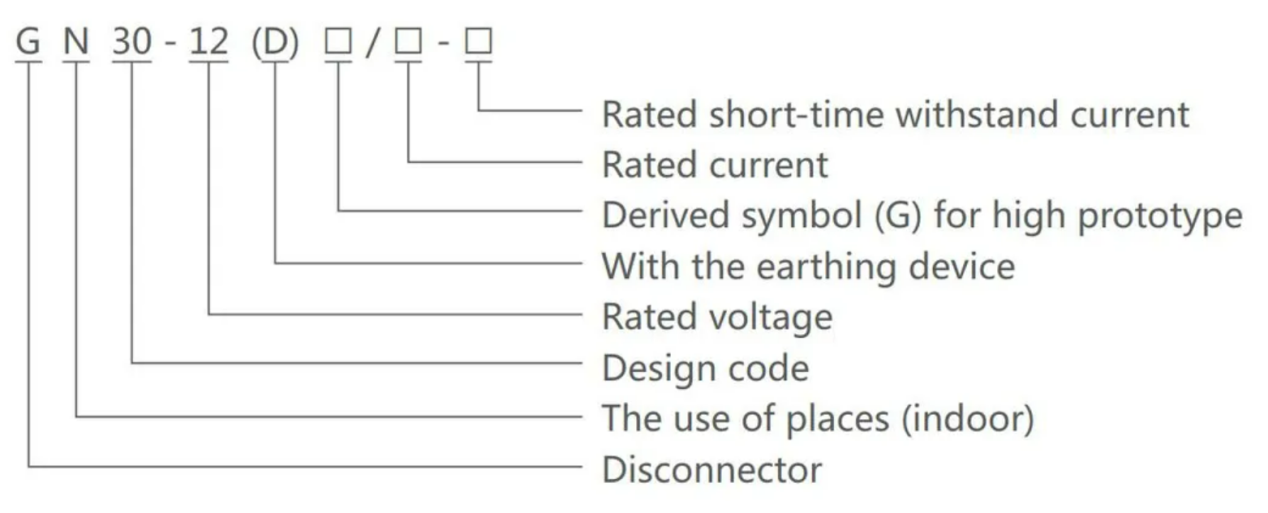

Modell Jelentés

Műszaki paraméter

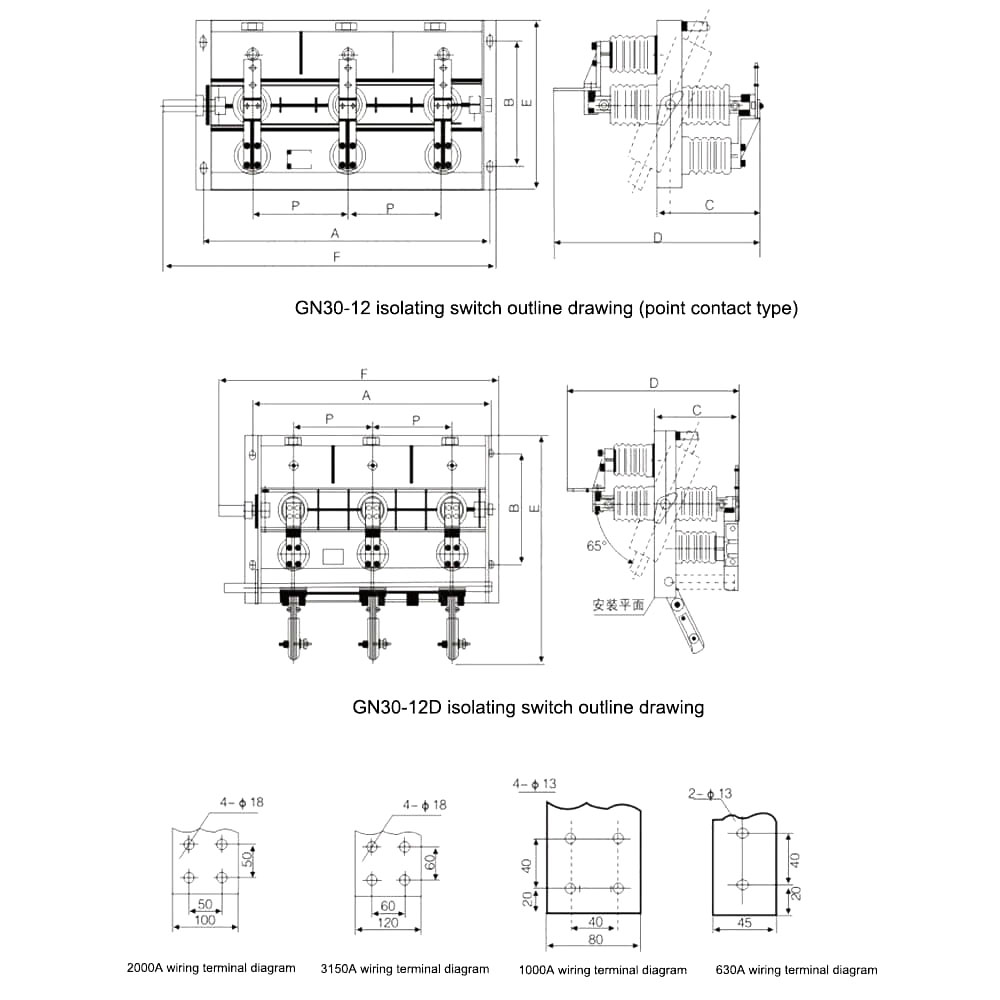

Rajz

Használja a környezeti feltételeket

1. Plakát magassága: legfeljebb 3000 m;

2. Környezeti hőmérséklet: +40°C-nál nem magasabb, -30°C-nál nem alacsonyabb; napi hőmérséklet-különbség 15°C;

3. Relatív beltéri levegő hőmérséklet: legfeljebb 90% (+25°C-on);

4. Földrengés intenzitása: legfeljebb 8 fok

5. A telepítési helyen nem lehet gáz-, gőz-kémiai lerakódás, sópermet, por, szennyeződés és egyéb robbanó- és korrozív anyagok, amelyek súlyosan befolyásolják a szakaszoló szigetelését és vezetőképességét;

6. A telepítés helyén nem lehet gyakori erős vibráció

Rendelési utasítások

● OEM és ODM elfogadása: IGEN

● Tanúsítvány: CE, vizsgálati jelentések

● Gyártási idő: 7-12 munkanap

●Garanciaidő: 12 hónap

●Szállítási idő: 15 nap

●A kapcsoló megrendelésekor adja meg a típusjellemzőket, a névleges feszültséget, névleges áramerősséget és egyéb műszaki adatokat.

● Ha speciális igények merülnek fel, megbeszélheti velünk a megoldást.
