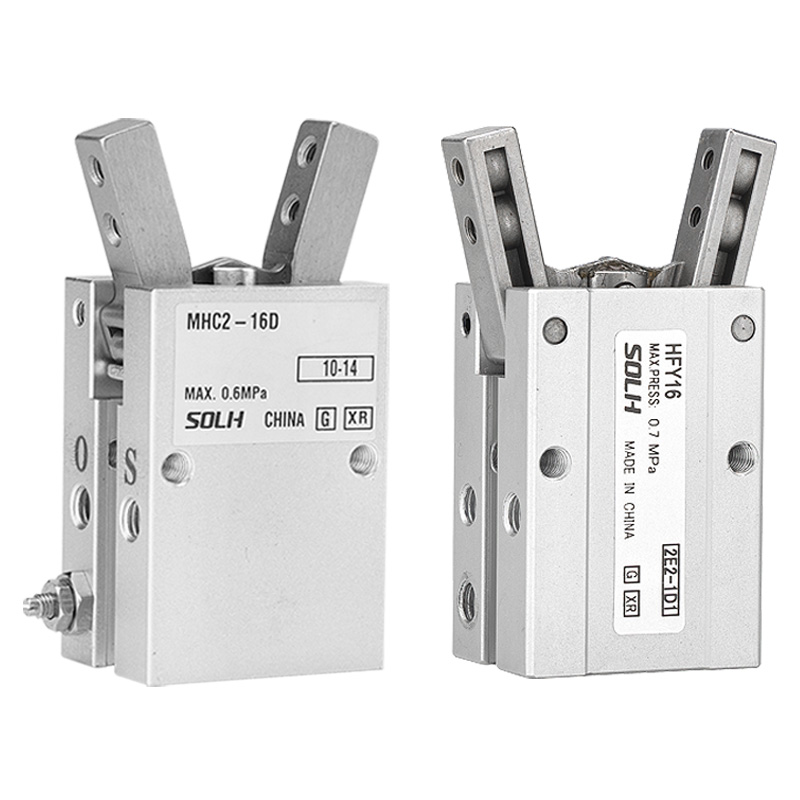

HFY sorozatú Y-típusú forgócsapos pneumatikus megfogó

Márka: SOLH by Richge Technology

Termék áttekintése

     A SOLH HFY sorozat kompakt Y alakú lengőfogó, amelyet egydugattyús és forgókaros mechanizmus hajt, közvetlen alternatívája az SMC MHC2-nek. Alapvető jellemzők: kar nyomatékerősítése az erős szorítóerő érdekében, nagy lengési nyitási szög, vékony test a szűk beépítési helyért. Ideális kerek, ívelt és szabálytalan kis alkatrészekhez, széles körben használják elektronikában, hardverben, műanyag alkatrészekben és könnyű összeszerelő állomásokon.

Alapfelépítés és működési elv

   1. Erőátvitel: Az egydugattyús forgókar-szerelvény a lineáris mozgást Y-típusú lengőmozgássá alakítja. A kar szerkezete felerősíti a kimeneti nyomatékot az erőteljes befogás érdekében.

   2. Üzemmódok

     -- HFY: Kettős működésű (standard) – kétirányú levegővezérlés nyitáshoz és záráshoz

     -- HFTY: egyszeres működésű, normál esetben nyitott – levegőbevezető bilincsek; nyomásveszteség után a rugó automatikusan kinyílik

   3. Lengésszög: Max nyitás +30°, túlzárás -10°, teljes hatásos lengés kb. 40°, elegendő nyílást biztosít az alkatrészek komissiózásához.

   4. Felépítés: Kemény eloxált alumínium test, nagy szilárdságú pofák, beépített mágnesgyűrű. Három rögzítési felület (alsó / oldalsó / hátsó). Beépített állítható fojtószelepek a független fordulatszám szabályozáshoz.

   5. Pozíciópontosság: Ismételt pozicionálási pontosság ±0,02 mm, stabil a könnyű precíziós komissiózáshoz.

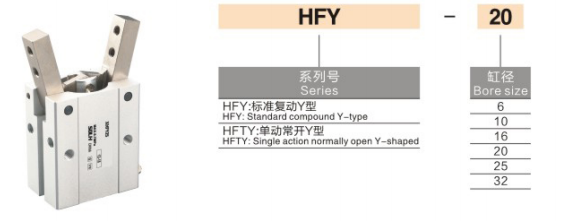

Teljes modellkódolási szabály

   1. Modellpélda: HFY20-M9BW

  2. Szabványos rendelési hivatkozás

     HFY25-M9BW 25-ös furat, kettős működésű, M9BW mágneskapcsolóval szerelve (1 m kábel).

Univerzális mag műszaki előírások

Lengésszög- és szorítónyomaték-táblázat (@0,5 MPa, szabványos pofák)

⚠️ Fontos megjegyzés: A szorítónyomaték csökken, ahogy a pofahosszabbítás növekszik. A ≥1,5 biztonsági tényezőt le kell foglalni a terhelésszámítás során.

Preferált alkalmazási forgatókönyvek

   ✅ A HFY előnyben részesítése, ha:

     -- A munkadarabok kerek, ív alakú vagy szabálytalan miniatűr alkatrészek (elektronikus csatlakozók, kisméretű műanyag házak)

     -- Viszonylag nagy nyitási szöget (~40°) igényel korlátozott beépítési burkolaton belül

     -- Korlátozott magasság/szélességű berendezések elrendezése; Az Y lengőszerkezet több helyet takarít meg, mint a párhuzamos megfogók

     -- Könnyű terhelés ≤ 5 kg, nagyfrekvenciás ciklus, költséghatékony állítómű

     -- Rugalmas háromfelületi rögzítésre van szükség a kompakt, egyedi szerszámokhoz

Kiválasztás összehasonlítása: HFY VS SMC MHC2

Kulcskiválasztási irányelvek

   1. Furat kiválasztása a munkadarab tömege és pofahosszabbítása alapján

     -- Könnyű teher ≤1kg → ø6/10; Közepes terhelés 1-5 kg ​​→ ø16-32

   2. Üzemmód kiválasztása

     -- Általános folyamatos gyártás → HFY kettős működésű

     -- Automatikus nyitás áramszünet után → HFTY egyszeres működésű NO

   3. Szerelési elrendezés

     -- Előnyben az alapértelmezett alsó rögzítés; oldalsó rögzítés keskeny szélességhez; hátsó tartó a futószalag átrakó állomásokhoz

   4. Sebességállítás

     -- Használjon beépített állítható fojtószelepeket a lengési sebesség szabályozására és a munkadarab ütközésének elkerülésére

   5. Pozíció visszajelzés

     - Telepítse a CMSH / DS1-G mágneses kapcsolókat kettős hornyokra a teljesen nyitott és zárt állapot észleléséhez

Egy mondat összefoglalása

     A SOLH HFY Y-típusú forgószárnyú pneumatikus megfogó egydugattyús karos nyomatékerősítő szerkezettel rendelkezik, kettős működésű HFY és egyszeres működésű NO HFTY kivitelben kapható, három felületre szerelhető beépített fojtószeleppel és mágneses kapcsolónyílással, költséghatékony alternatíva az MHC2-vel szemben kerek és szabálytalan, kisméretű, kis terhelésű automatákhoz, valamint nagyteljesítményű, nagy terhelésű automatákhoz.
