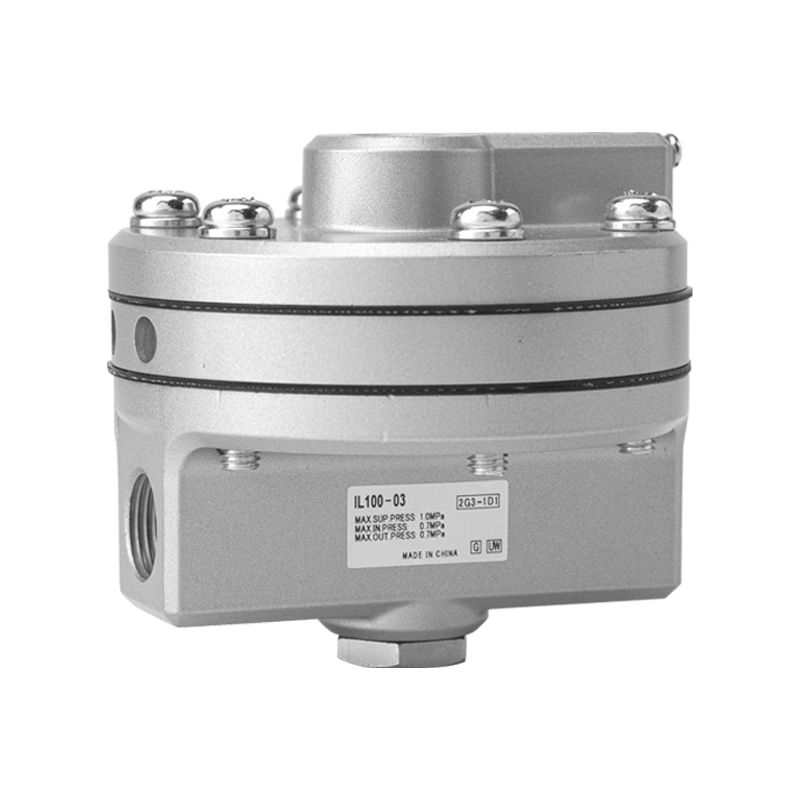

IL100 sorozat 1:1 precíziós erősítő relé (pneumatikus erősítő)

Márka: SOLH by Richge Technology

Termék pozicionálás

     Az IL100 sorozat egy 1:1 arányú precíziós erősítő relé, amely teljesen cserélhető az eredeti SMC modellekkel, más néven pneumatikus jelerősítő vagy hangerőerősítő. Alapvető funkciója az, hogy az alacsony légáramú vezérlőjeleket egyenlő nyomású, nagy térfogatáramú levegő kimenetté alakítsa. Hatékonyan oldja meg a hosszú csővezetékek és a nagy térfogatú pneumatikus működtetők által okozott lassú reakcióproblémákat, kiemelkedő pontossággal, rendkívül nagy áramlási kapacitással és rendkívül gyors reakciósebességgel.

 Alapvető funkció és működési elv

  1. Alapvető definíció

       Pneumatikus jel- és hangerőerősítő precíz 1:1 nyomáskövetéssel (a kimeneti nyomás szigorúan megegyezik a bemeneti jel nyomásával).

  2. Működési logika

     --SIG (Signal Port): Az alacsony áramlású vezérlési nyomáskimenetet fogadja a pozicionálóktól vagy nyomásszabályozóktól

     --SUP (ellátó port): Csatlakoztassa a fő sűrítettlevegő-ellátáshoz, max. tápnyomás 1,0 MPa

     --OUT (kimeneti port): Nagy áramlású levegőt szállít azonos nyomáson a nagy hajtóművek meghajtásához

     --EXH (kipufogónyílás): Gyorsan elszívja a maradék levegőt, ha a vezérlőjel nyomása csökken

 3. Alapérték

     Fenntartja a pontos jelnyomást, miközben erősíti a kimeneti áramlást, drasztikusan felgyorsítva a működtető mozgását.

Főbb főbb jellemzők

   1. Ultra-High Flow & Instant Response

     -- Maximális áramlási kapacitás: 6000 L/perc (ANR) 0,7 MPa tápnyomás mellett

     -- Átfolyási együttható Cv = 1,1

     -- Tökéletes nagy távolságú csővezetékekhez, nagy furatú hengerekhez és nagy membrános működtetőkhöz

   2. Nagy pontosságú 1:1 nyomáskövetés

     -- Linearitási hiba a teljes skála ±1%-án belül

     -- Hiszterézis ≤ 1% teljes skála

     - Pontos nyomásreplikáció nulla nyomáseséssel és hosszú távú eltolódás nélkül

   3. Több port szál opciók

     --Portméretek: 02 (Rc1/4), 03 (Rc3/8)

     --Szabvány menet: Rc; opcionális NPT (N utótag), G párhuzamos menet (F utótag)

     -- Négy dedikált port: SIG jel, SUP táp, OUT kimenet, EXH kipufogó

   4. Széles hőmérsékletű és speciális egyedi verziók

     - Normál modell: -5 ~ +60 ℃

     - Alacsony hőmérsékletű L változat: -30 ~ +60 ℃

     -- Magas hőmérsékletű T verzió: -5 ~ +100 ℃

     --Rézmentes S változat: Kompatibilis a félvezetőgyártással és a nagy tisztaságú inert gázzal

   5. Tartós kompakt szerkezet

     --Fő test: alumínium ötvözet ezüst korróziógátló bevonattal

     -- Nettó tömeg: 0,56 kg

     --Két szerelési mód: Közvetlen menetes szerelés; opcionális fém tartókonzol (B utótag)

Teljes műszaki specifikáció táblázat

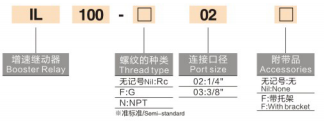

Modellkód magyarázata (IL100-□-□-□-□)

   Példa: IL100-02-N-L-B

     --IL100: Alapsorozat kódja

     --02/03: Port mérete (1/4" / 3/8")

     --Szál utótag: N=NPT menet; nincs utótag=Rc; F=G menet

     --Speciális verzió utótag: L=alacsony hőmérséklet; T = magas hőmérséklet; S=rézmentes

     --B: Rögzítőkonzollal felszerelve (utótag nélkül = konzol nélkül)

   Közös szabványos modellek

     --IL100-02: Rc1/4 port, normál hőmérséklet, konzol nélkül

     --IL100-03-B: Rc3/8 port, normál hőmérsékletű, tartókonzollal

     --IL100-N03-L: NPT 3/8 menet, alacsony hőmérsékletnek ellenálló változat

Tipikus alkalmazási forgatókönyvek

     -- Folyamatszabályozó szelepek: Pneumatikus szabályozószelepek és membrános működtetők, pozicionálókkal párosítva a működtetési sebesség növelése érdekében

     -- Nagy távolságú műszerlevegő csővezetékek: kiküszöböli a lassú reakciót, amelyet az adók és a működtetők közötti hosszú cső okoz

     -- Nagy térfogatú pneumatikus hengerek: nagy teherbírású emelő, befogó és nagy löketű mechanikus működtetők

     -- Nagy pontosságú pozicionáló hurkok: Pneumatikus rendszerek, amelyek pontos nyomáskövetést és gyors reakciót igényelnek

     -- Félvezető és nagy tisztaságú gázberendezés: Rézmentes S változat tiszta folyamatkörnyezetekhez

Egy mondat összefoglalása

     A SOLH IL100 cserélhető nyomásfokozó relé 1:1 arányú pontos nyomáskövetést, maximum 6000 l/perc nagy áramlást és ±1%-os nagy linearitást biztosít ultragyors reakcióval, kifejezetten a lassú működési késleltetés kiküszöbölésére hosszú csővezetékekben és nagy térfogatú pneumatikus rendszerekben.
