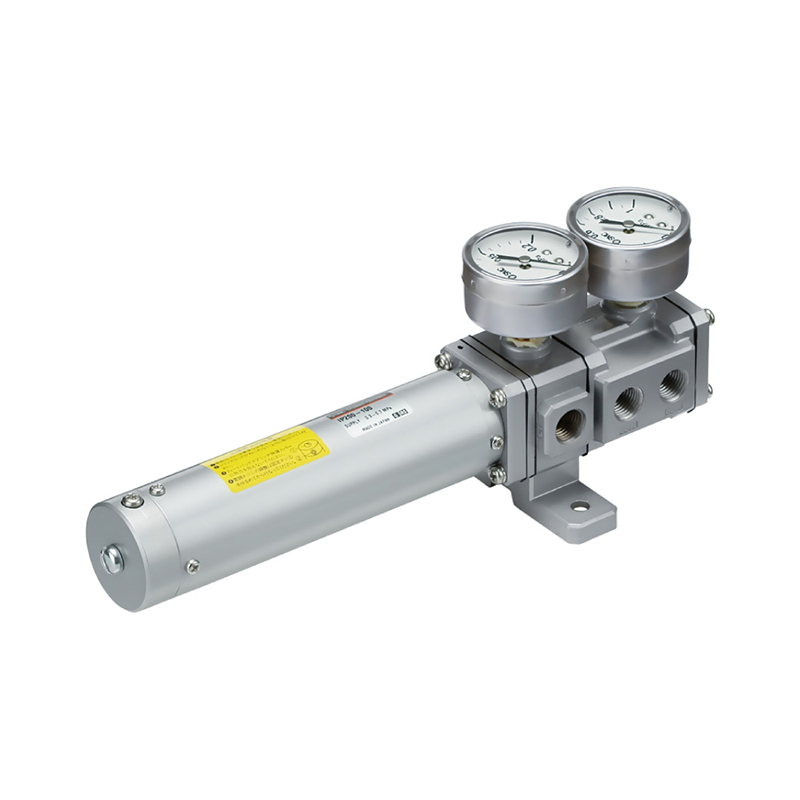

IP200 sorozatú pneumatikus pilóta szervohenger pozícionáló

Márka:SOLH a Richge Technology által

Termék pozicionálás

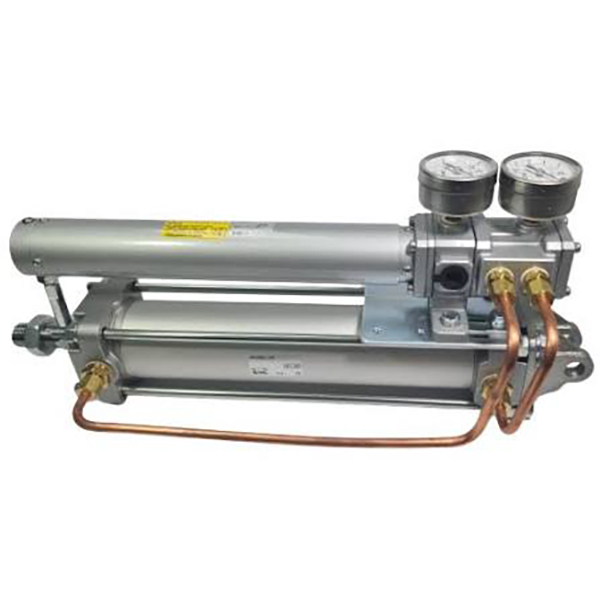

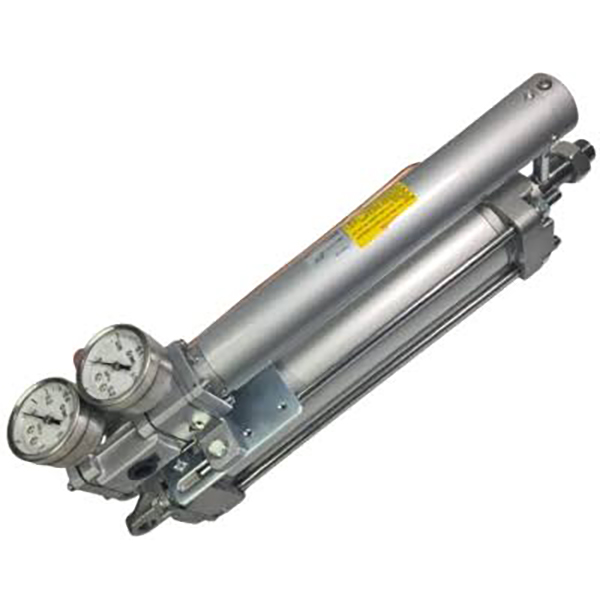

     A Richge Technology SOLH márkája alatt piacra dobott IP200 sorozat egy pneumatikus pilóta szervohenger pozicionáló. Nagy pontosságú arányos helyzetszabályozást biztosít szabványos hengerekhez, lineárisan alakítja át a 0,02 ~ 0,1 MPa pneumatikus vezérlőjelet a hengerdugattyúrúd pontos elmozdulásává. Teljesen léghajtású tápellátás nélkül, gyújtószikramentes pozicionálási megoldás robbanásveszélyes ipari környezetekben.

Alapvető műszaki előírások

    1. Alapparaméterek

     - Kompatibilis hengerek: furat ≥ Ø50 mm, löket 25-300 mm (testreszabható 1 mm-es lépésenként)

     -- Vezérlési elv: Fúvóka-csappantyú szervo mechanizmus, amely az erőkiegyenlítés elméletén alapul

     -- Befújt levegő nyomás (SUP): 0,3 ~ 0,7 MPa

     -- Bemeneti vezérlőjel (IN): Szabványos 0,02 ~ 0,1 MPa pneumatikus jel

     -- Környezeti és középhőmérséklet: -5 ℃ ~ +60 ℃ (standard változat)

     -- Port szál: Fő port Rc1/4; nyomásmérő port Rc1/8

     -- Nettó tömeg: kb. 700 g (100 mm-es löketű modell alapján) Vezérlés pontossági indexe· Érzékenység: ≤ 0,5% F.S.

     -- Linearitás: ≤ ±2% F.S.

     -- Hiszterézis: ≤ 1% F.S.

     -- Ismételhetőség: ≤ ±1% F.S.2.

Az erőkiegyenlítés működési elve

     -- Jelbemenet: Pneumatikus vezérlőjel belép az IN portba, és megnyomja a bemeneti membránt.

     -- Szervoerősítés: A membrán elmozdulása megváltoztatja a fúvókával szembeni hézagot, hogy beállítsa az ellennyomást, és a belső orsót hajtja a levegő körök átkapcsolásához.

     -- Henger működtetése: Sűrített levegő kimenetek az OUT1 / OUT2 portokon keresztül a kettős működésű henger meghosszabbításához vagy visszahúzásához.

     -- Pozíció visszacsatolás: A hengerlöket mozgása visszahúzza a visszacsatoló membránt a hajtórúdon és a visszacsatoló rugón keresztül, hogy elérje az erőkiegyensúlyozást a bemeneti jellel; az orsó visszatér semleges helyzetbe, hogy pontosan rögzítse a hengert a célhelyzetben.

Modellkód meghatározása (IP200-XXX-YY)

     -- IP200: Alapsorozat kódja

     -- XXX: Névleges löket (25 / 50 / 100 / 150 / 200 / 250 / 300 mm)

     --YY Opcionális utótag: Nincs utótag: Standard modell szénacél visszacsatoló rugóval -T: Rozsdamentes acél visszacsatoló rugóval szerelve -XN: Alacsony hőmérsékletű változat (-30°C ~ +60°C) -XZ: Magas hőmérsékletű változat (-5°C ~ +80°C)

Példa: IP200-200-T → 200 mm löket, rozsdamentes acél visszacsatoló rugó.

Port meghatározása

     -- SUP: Fő levegő bemenet (0,3–0,7 MPa)

     -- IN: Pneumatikus vezérlőjel bemenet (0,02–0,1 MPa)

     -- OUT1 / OUT2: Kettős kimeneti port a kettős működésű hengerhez

     -- EX: Kipufogónyílás

     -- Mérő: Dedikált port a nyomásmérő felszereléséhez

A termék fő előnyei

     -- Nagy pontosságú, robbanásbiztos pneumatikus pozicionálás Az elektromos szervorendszerek összehasonlítható pozicionálási pontossága; teljesen levegővel működtetett, elektromos alkatrészek nélkül, gyújtószikramentes a gyúlékony és robbanásveszélyes munkaterületeken.

     -- Kompakt, integrált többfunkciós szerkezet Integrált egység kialakítás a szabványos hengerekre történő közvetlen felszereléshez, leegyszerűsítve a helyszíni telepítést és a rutin karbantartási eljárásokat.

     -- Kényelmes kalibrálási kialakítás Beépített független nulla beállító csavar és fesztáv állító csavar a gyors helyszíni kalibráláshoz extra szerszámok nélkül.

     -- Többféle anyagopció a korrózióállósághoz Visszacsatoló rugó szénacél vagy rozsdamentes acél változatban, hogy alkalmazkodjon a nedves, korrozív műhelykörnyezethez.

     -- Széles hőmérsékleti tartományú egyedi változatok Standard, alacsony és magas hőmérsékletű opcionális modellek, amelyek kielégítik az összetett változó hőmérsékletű ipari körülményeket.

Tipikus alkalmazási forgatókönyvek

     -- Precíziós pozicionáló állomások: Vágó, présillesztő, bevonó és automata anyagmozgató berendezések

     -- Ipari folyamatvezérlés: Szelepnyitás-szabályozás, szalagfeszesség-szabályozás és szalagél-korrekciós rendszerek

     -- Speciális zord környezetek: Robbanás-, por- és vízálló berendezések vegyi üzemekhez és bányászati ​​gépekhez

     -- Pneumatikus szervomag egység: a teljes pneumatikus szervo pozicionáló rendszerek központi vezérlőelemeként szolgál

Üzemeltetési és telepítési irányelvek

     -- Levegőforrás követelmény: A befúvott levegőnek száraznak és tisztának kell lennie ≤5 μm szűrési pontossággal, hogy elkerülje a fúvóka eltömődését és a pozicionálási hibákat.

     -- Kalibrációs referencia: Teljes nullapont- és tartománybeállítás normál 0,5 MPa tápnyomás mellett az optimális lineáris teljesítmény érdekében.

     -- Felszerelési irány: Támogatja a telepítést bármilyen szögben; kerülje az olyan szerelési elrendezést, amely a kondenzvíz felhalmozódását okozza az egység belső szerelvényében.

Egy mondat összefoglalása

     A SOLH IP200 erőkiegyenlítő fúvóka-csappantyús pneumatikus szervo pozicionáló lineárisan alakítja át a 0,02 ~ 0,1 MPa levegőjelet precíz hengerelmozdulássá, nagy pozicionálási pontossággal, robbanásbiztos, csak levegős működéssel, nulla/span állítható kalibrációval, kémiailag ideális vezérlési egységgel az explo-minimum beállításhoz. és precíziós automatizálási berendezések.
