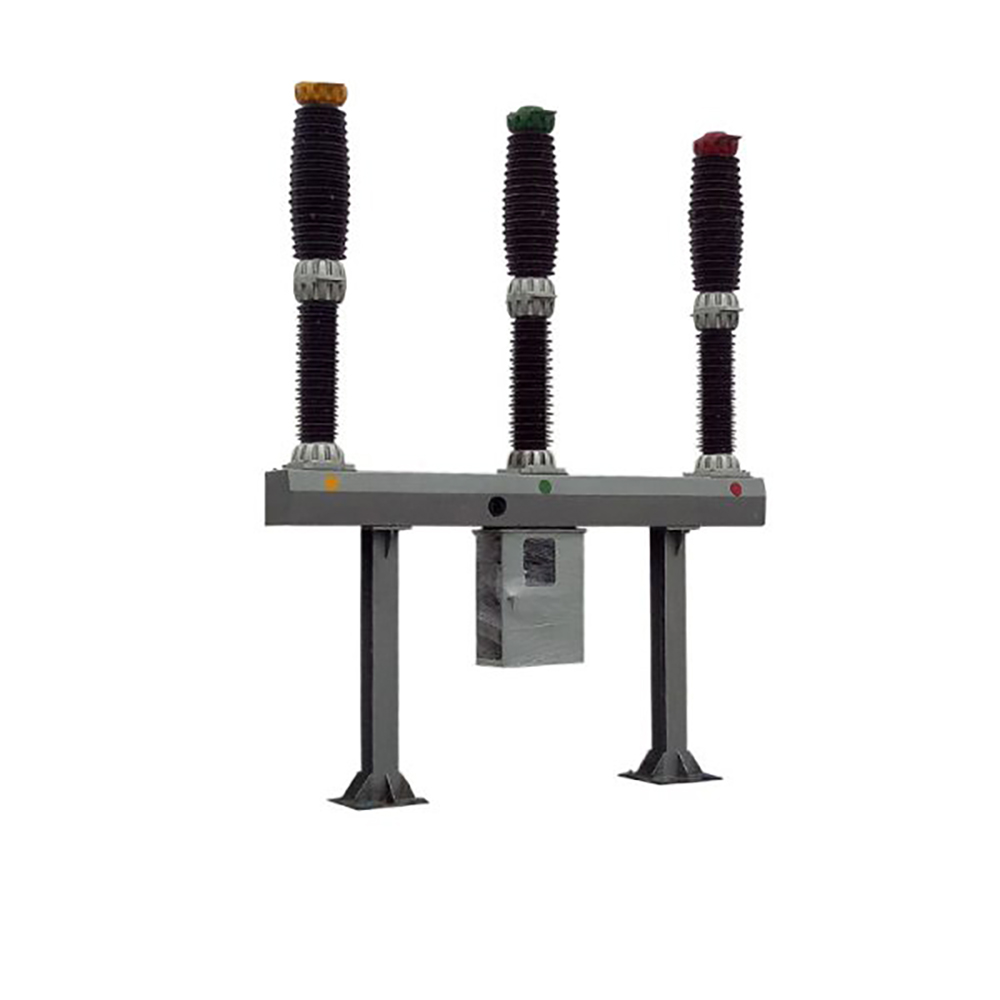

LW36-126 110KV 126 kV kültéri SF6 megszakító

LW36-126 110KV 126 kV kültéri SF6 megszakító

Az LW36-126/145 egy kombinált készülék, beleértve egy SF6 élő tartály-megszakítót, amely önblaszt ív extinkciós technológiával rendelkezik. A megszakítók egy vagy három pólusú működéshez rendelkezésre állnak. A névleges áram, a hibás áram vagy az elektromos vezetékek váltásához használják, és így felismerik az energiarendszer ellenőrzését és védelmét. Képes rendszeres működésre, és felhasználható a Connictor Breaker -ként is. Az új tavaszi működési mechanizmus biztosítja a nagy megbízhatóságot és biztonságot.

Az LW36-126/3150-40 önellátó nagyfeszültségű SF6 megszakító egy nagyfeszültségű váltakozó áramú rendszerekhez tervezett kültéri megszakító. Ideális az elektromos rácsokhoz való felhasználáshoz, amelynek maximális feszültsége 145 kV és névleges frekvenciát mutat. Ezt a megszakítót a névleges áramok, a hibás áramok vagy az áramkörök váltására használják, biztosítva az energiarendszerek alapvető vezérlését és védelmét. Ez szintén alkalmas link -megszakítóként történő felhasználásra a hálózati összekapcsolások során.

Ez a termék SF6 gázt használ az ív oltó- és szigetelő közegként. Fel van szerelve a legújabb önellátó ív-oltó technológiával, és új rugóüzemű mechanizmussal rendelkezik. Az LW36-126/3150-40 hosszú elektromos élettartamot, alacsony működési erőfeszítéseket, alacsony zajt és nagy megbízhatóságot kínál, így ez a legmegbízhatóbb választás a nagy magasságú területeken vagy a 132 kV-os energiarendszereknél. Kicserélheti az azonos típusú importált termékeket is.

Szerkezeti jellemzők

A megszakító egy háromfázisú porcelán oszlop egyszemélyes szerkezetét fogadja el. A három fázist rugó működési mechanizmussal van felszerelve, amely központilag elrendezett és három fázisú működik, tehát a megjelenés új és finom. A megszakító SF6 gázt használ a szigetelés és az ív oltó közegként. Működés közben a megszakító három pólusú SF6-gázát csatlakoztatják, és egy mutató típusú sűrűség-relét használunk annak nyomása és sűrűségének előrehaladásának figyelemmel kísérésére. Az önenergia ív oltási alapelve és az optimalizált kialakítás miatt a megszakító mozgásrendszerében a mechanikai hatékonyság hatékonyan javul, és a működési munka minimalizálódik;

Kiváló törési teljesítmény és hosszú elektromos élettartam;

A rögzítő keret és a tartó kiváló minőségű acéllemezekből készül, amelyek egészében meg vannak hajlítva. A felszíni kezelés forró horganyzó eljárást alkalmaz. Az összes kitett rögzítőelem nagy szilárdságú anyagokból és forró dip-horganyzott vagy rozsdamentes acélból készült alkatrészekből készül. A mechanizmus doboz héja rozsdamentes acélból készül, tehát a termék kiváló korrózióállósággal rendelkezik; magas mechanikai megbízhatóság és gyakran működtethető;

A kén hexafluorid -gázának nagy szigetelési szilárdságának és a megszakító optimális érintkezési mozgásának köszönhetően a megszakító megszakítás nélkül megszakítja a kapacitív áramot; A külső szigetelési szint magas, a külső szigetelést nagy kúszási távolsággal tervezték, a kúszási arány távolsága ≥31 mm/kV, és a szennyeződés ellenállás teljesítménye kiváló. Biztonságosan működhet durva környezetben is;

Erős áramhasználat -kapacitás: A hőmérséklet -emelkedési tesztet a 3150A névleges áram 1,2 -szerese szerint hajtják végre, azaz 3780A, és a hőmérséklet -emelkedés minden ponton továbbra is nagy a margó;

A termék általános megjelenése kompakt, a helyszíni telepítés és üzembe helyezés kényelmes, és a karbantartási munkaterhelés kicsi.

Alkalmazások:

Teljesítményhálózat védelme: A védelem és a vezérlés érdekében széles körben használják a 132 kV vagy magasabb feszültségű energiahálózatokat.

Kapcsolási műveletek: Alkalmas az áramköri kapcsoláshoz és link megszakítóként az energiarendszer összekapcsolásakor.

Nagymagasságú felhasználás: Ideális a nagy magasságú területeken való felhasználásra, robusztus tervezésének és fejlett technológiájának köszönhetően.

Környezeti feltételek használata

A szokásos környezeti feltételek megfelelnek a következő követelményeknek:

a) környezeti levegő hőmérséklete -25 ℃ (-40 ℃) ~ +40 ℃;

b) magasság ≤2500 m (2000 m);

c) szélsebesség ≤34 m/s;

d) napi hőmérsékleti különbség ≤25 ℃;

e) napsütés intenzitása ≤1000w/m;

f) Földrengés ellenállás szintű földrengés intenzitása 8 fok (vízszintes gyorsulás 0,2 g, függőleges gyorsulás 0,1 g);

g) jégvastagság ≤10 mm;

h) a légszennyezés szintje nem haladja meg a GB/T 5582 szintet;

i) Telepítési hely szabadtéri.

Ha a felhasználó speciális követelményekkel rendelkezik a felhasználási környezeti feltételekhez, akkor tárgyalhatnak a Liyond szakértőkkel.

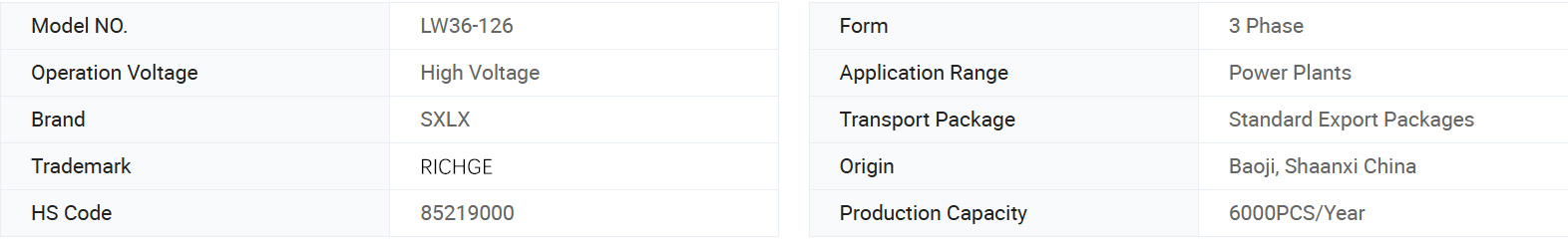

Alapvető információk.

Műszaki paraméterek

LW36-126 SF6 CIRUCT BREAPER műszaki paraméterek

2. táblázat szigetelési szint

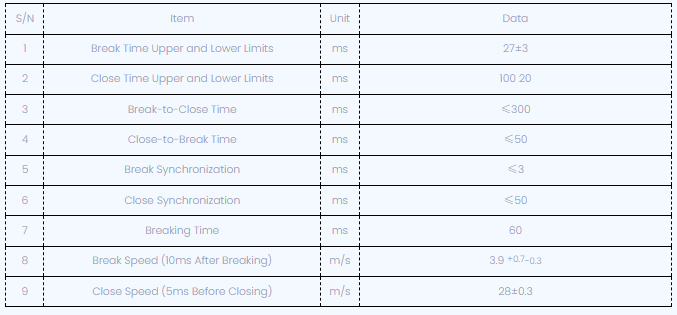

3. táblázat Mechanikai jellemzők

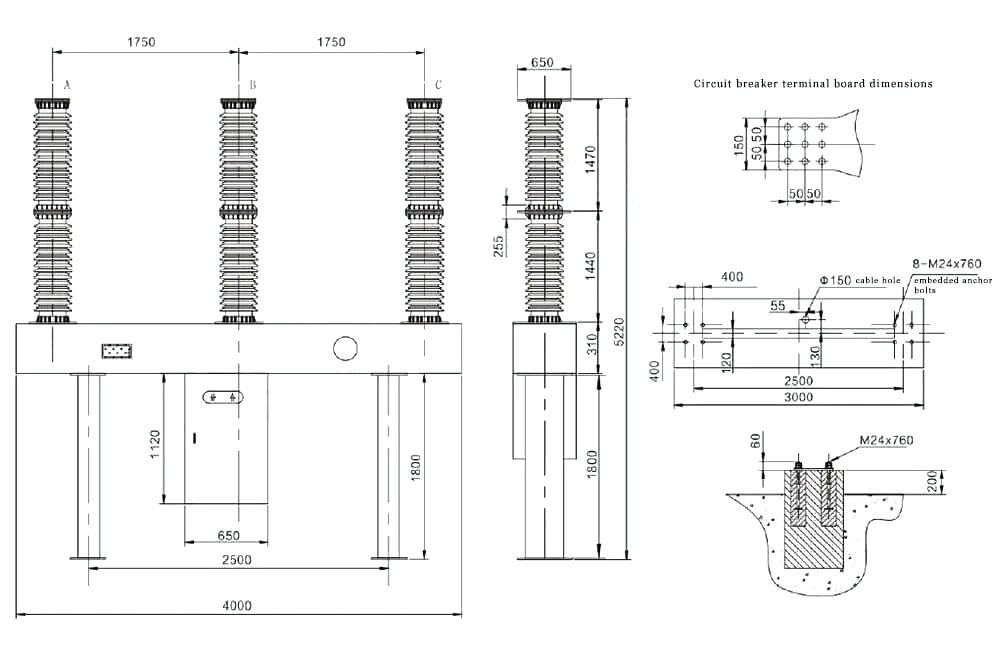

Műszaki rajz

LW36 SF6 CIRCH BEARTER megrendelés értesítés

Megszakító modell és specifikációk;

A névleges elektromos paraméterek (feszültség, áram, törési áram stb.)

Környezetvédelmi feltételek (környezeti hőmérséklet, magasság, környezetszennyezés szintje)

Névleges vezérlőáramkör elektromos paraméterek (az energiatároló motor névleges feszültsége, a nyílási és záró tekercs névleges feszültsége);

A szükséges alkatrészek, a szükséges eszközök és szerszámok neve és mennyisége (külön -külön kell megrendelni);

Az elsődleges felső terminál vezetékezési iránya.

LW36 SF6 CIRCH BEARTER megrendelés értesítés

Megszakító modell és specifikációk;

A névleges elektromos paraméterek (feszültség, áram, törési áram stb.)

Környezetvédelmi feltételek (környezeti hőmérséklet, magasság, környezetszennyezés szintje)

Névleges vezérlőáramkör elektromos paraméterek (az energiatároló motor névleges feszültsége, a nyílási és záró tekercs névleges feszültsége);

A szükséges alkatrészek, a szükséges eszközök és szerszámok neve és mennyisége (külön -külön kell megrendelni);

Az elsődleges felső terminál vezetékezési iránya.
