MA sorozatú rozsdamentes acél minihenger (gazdaságos általános típus)

Márka: SOLH by Richge Technology

Termék áttekintése

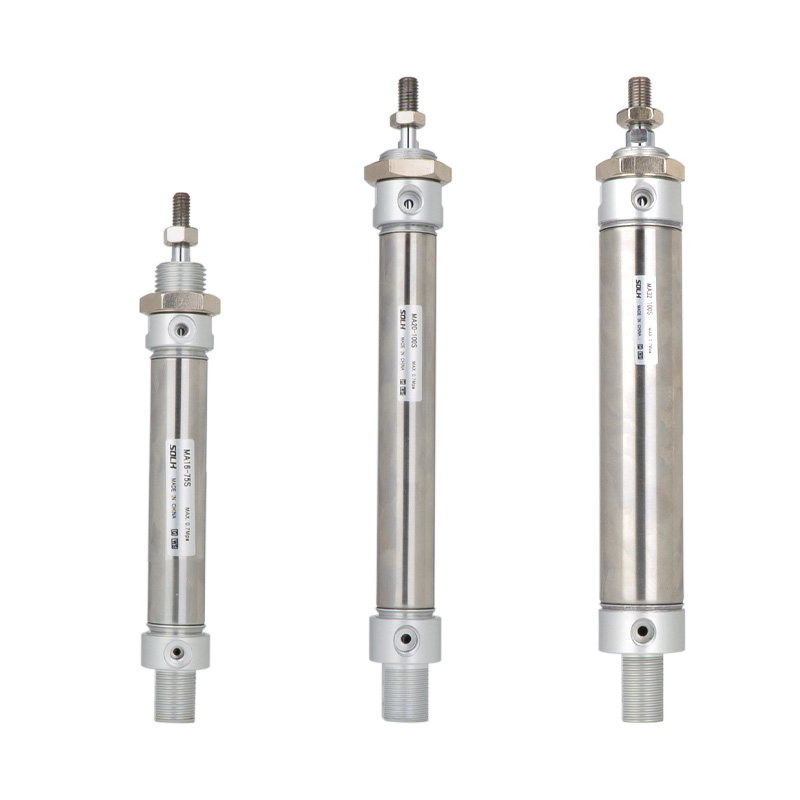

     SOLH MA sorozat gazdaságos rozsdamentes mini henger, furatméret φ16/20/25/32/40/50/63mm. Cserélhető az SMC CM2/CM3 sorozattal. Magas költséghatékonyság, kiforrott szerkezet, univerzális szerelési méretek és korrózióállóság. Széles körben alkalmazzák a könnyűiparban, az elektronikában, a csomagolásban, az élelmiszeriparban és a kisméretű automatizálási berendezésekben könnyű és közepes terhelésű, költségvetés-érzékeny, tiszta vagy nedves munkakörülményekhez.

Alapvető szerkezeti és tervezési jellemzők

   1. Szabvány: Vállalati belső szabvány, nagymértékben cserélhető SMC CM2/CM3-mal.

   2. Anyag: 304 rozsdamentes acél hordó és dugattyúrúd, alumínium ötvözet végsapkák, rozsdaálló nedves, gyenge sav, gyenge lúg és tiszta környezet számára.

   3. Szerkezet: Tekercsezett végsapka és hengercsatlakozás, stabil szerkezet és versenyképes költség, egyenes hengeres forma a könnyű karbantartás érdekében.

   4. Működési változatok

     -- MA Kettős hatású: Levegőellátás mindkét végén, a leggyakoribb standard modell

     -- MSA egyműködő rugós meghosszabbítás: automatikusan meghosszabbodik, ha a levegő leáll

     -- MTA egyszeres működésű rugóvisszatérítés: automatikusan visszahúzódik, ha a levegő elzáródik

     -- MAD kettős rúd: mindkét oldalon kinyújtott rúd, szinkron mozgás, megkétszerezett hatásos löket

     -- MAJ Állítható löket: Kettős működésű finom löketbeállítással a pontos pozicionálás érdekében

   5. Párna: Szabványos gumi ütközésgátló betét; MAC opcionális állítható légpárna, amely csökkenti az ütéseket és a zajt nagy sebességű mozgás közben.

   6. Tömítés: Speciális kétirányú tömítés olajtároló horonnyal, alacsony indítási nyomás, olajmentes működés, élettartam ≥5 millió ciklus.

   7. Pozícióérzékelés: Minden modell beépített mágneses gyűrűvel (S utótag), kompatibilis az AirTAC CS1-G vagy SMC M9B mágneses kapcsolókkal a dugattyúhelyzet visszajelzéséhez.

Teljes modellkódolási szabály

   1. Modellpélda: MA25-100S-CM-FA

Szabványos rendelési hivatkozási példák

     -- MA32-75S-CM: furat 32, löket75, kettős működésű, hengeres farok, beépített mágnes

     -- MTA20-50S-U: Furat 20, löket 50, egyszeres működésű rugóvisszatérítés, lapos farok

     -- MAJ40-100S-CA: furat 40, löket 100, állítható löket, kapcsos farok

Univerzális műszaki adatok

Elméleti toló- és húzóerő @0,5 MPa (egyrúd, egység: N)

   1. Kettős hatású MA

   2. Egyszeres működésű MTA (tavaszi visszatérés, 0,5 MPa)

Szerelési formák és származékos modellek

   1. Hátsó farok és rögzítési lehetőségek

     -- CM hengeres farok: szabványos egyenes rögzítés (legnépszerűbb)

     -- CA Clevis farok: Hátsó csuklópánt a lengőszerkezethez

     -- U Lapos farok: Sík beépítés korlátozott axiális térhez

     -- FA/FB karima: Első/hátsó karimalemez rögzítése

     -- LB lábtartó: Oldalsó axiális konzol felszerelése

     -- SDB Dupla kengyel: Csuklós csatlakozás a lengőmozgáshoz

   2. Fő származékos változatok

     -- MA: Standard kettős működésű, beépített mágnessel

     -- MSA/MTA: Egyszeres működésű rugós meghosszabbítás / rugós visszatérés

     -- MAD: Kettős rúd kettős működésű

     -- MAJ: Állítható löket kettős működésű

     -- MAC: Kettős működésű, állítható légpárnával

3 lépésből álló gyorskiválasztási útmutató

   1. Furat kiválasztása: Számítsa ki a szükséges tolóerőt és vízszintes terhelést, tartalék ≥50% biztonsági tartalék; kis és közepes terhelésű, valamint költségérzékeny projektekhez válassza az MA-t.

   2. Löket megerősítése: Adjon hozzá extra 10–20 mm-es mozgási margót; Max. löket: kettős működésű ≤500mm, egyszeres működésű ≤100mm.

   3.Konfiguráció egyeztetés

     -- Működés: Kettős működés → MA; egyszeres működésű rugóvisszatérítés → MTA; pontos lökethangolás → MAJ

     -- Párna: Válassza a MAC állítható légpárnát 500 mm/s sebességnél

     -- Pozíció visszajelzés: Minden modell beépített mágnessel van felszerelve, illik a CS1-G / M9B mágneses kapcsolókhoz

Egy mondat összefoglalása

     A SOLH MA gazdaságos, rozsdamentes acél minihenger cserélhető az SMC CM2/CM3 sorozattal, bőséges változatokat és többféle szerelési lehetőséget kínál, költséghatékony lineáris működtető szerkezet könnyű és közepes terhelésű automatizáláshoz, csomagoláshoz, élelmiszeripari és elektronikai gyártósorokhoz.
