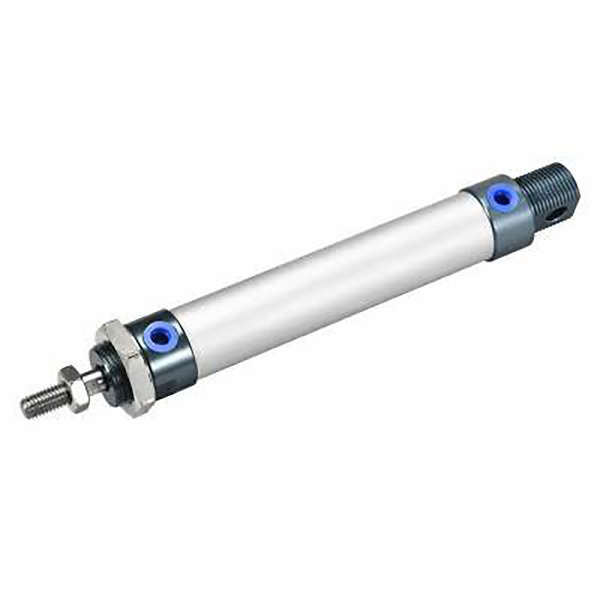

MAL sorozatú alumíniumötvözet minihenger | Könnyű, gazdaságos pneumatikus henger

Márka: SOLH by Richge Technology

1. A termék áttekintése és az alapvető szerkezeti jellemzők

     A SOLH MAL sorozat egy könnyű, gazdaságos alumíniumötvözetből készült mini pneumatikus henger, amely széles körben elismert a piacon, mint költséghatékony mini hengeres megoldás. Az eloxált alumíniumötvözet hengercsővel és rozsdamentes acél dugattyúrúddal ultrakönnyű, kompakt szerkezetű és alacsony költséggel rendelkezik. Az MA és CM2 sorozatokkal való erős kompatibilitásnak köszönhetően ideális kis terhelésű, pénztárcakímélő automatizált berendezésekhez az elektronikában, a csomagolásban, a könnyűiparban és száraz, porszegény munkakörnyezetekben.

  1.1 Univerzális szabvány és nagy felcserélhetőség

     Gyártva a hazai univerzális ipari szabványok szerint, egységes szerelési méretekkel és interfész specifikációkkal. Kiváló szerkezeti és méretbeli cserélhetőséget biztosít a főáramú MA és CM2 sorozatú hengerekkel, támogatja a módosítás nélküli cserét, a berendezések felújítását és a kötegelt szabványos összeszerelést.

  1.2 Könnyű anyagszerkezet

     Prémium minőségű eloxált alumíniumötvözet hengercsővel és alumíniumötvözet végburkolatokkal, rozsdamentes, rozsdamentes acél dugattyúrúddal párosítva. A hagyományos MA sorozatú hengerekhez képest a MAL sorozat 15%-kal könnyebb, teljes hossza pedig körülbelül 10 mm-rel rövidebb. Kiváló hordozhatóságot és kompakt telepítési teljesítményt biztosít, miközben hatékonyan szabályozza a költségeket.

  1.3 Stabil menetrögzítő szerkezet

     Kétvégű fedél menetrögzítő technológia alkalmazása szoros és stabil szerelési szerkezettel. Az áramvonalas, kerek egyenes megjelenés egyszerű általános szerkezetet és kényelmes napi szétszerelést, karbantartást és hibakeresést tesz lehetővé, nagymértékben csökkentve a későbbi üzemeltetési és karbantartási költségeket a könnyű terhelésű automatizált gyártósorok esetében.

  1.4 Diverzifikált mozgási és funkcionális származékok

     • MAL kettős szereplés: Kettős végű légbeömlő dugattyús mozgás, a leguniverzálisabb szabvány típus a hagyományos könnyű terhelésű lineáris automatizáláshoz.

     • Egyszereplős MSAL (push out): Rugós kinyomó szerkezet, automatikus rúdhosszabbítás áramszünet után a biztonsági reset mechanizmusokhoz.

     • Egyszereplős MTAL (visszahúzás): Rugóvisszatérítésű szerkezet, automatikus rúdbehúzás áramszünet után a védőpozícionálási forgatókönyvekhez.

     • MALD dupla rúd: Kétvégű kimeneti dugattyúrúd, szinkron működést és megkétszerezett hatásos löketet biztosít a precíz szinkron átvitel érdekében.

     • MALJ Állítható löket: Kettős működésű kialakítás állítható lökettel, amely támogatja a precíz pozícionálást és a rugalmas löket kalibrálást a változó munkaigényekhez.

  1.5 Rugalmas puffer és tartós tömítőrendszer

     Alapfelszereltségként kiváló minőségű gumi pufferbetéttel van felszerelve az alapvető zajcsökkentés és ütéselnyelés érdekében; az opcionális továbbfejlesztett légpuffer (C kód) hatékonyan csökkenti a rezgést és a zajt nagy sebességű ciklikus működés közben. Az alacsony súrlódású, kétirányú kompozit tömítésnek köszönhetően beépített olajtároló horonnyal a henger rendkívül alacsony indítónyomással és stabil olajmentes működéssel rendelkezik, élettartama akár 5 millió ciklus.

  1.6 Opcionális mágneses indukciós konfiguráció

     A MAL sorozat támogatja az opcionális beépített mágneses gyűrűt (S kód), amely tökéletesen kompatibilis a CS1-G és az SMC M9B sorozatú mágneses kapcsolókkal. Valós idejű pontos dugattyúhelyzet-érzékelést és elektromos jelkapcsolatot valósít meg, kielégítve az automatizált cikluspozícionálást és a könnyű terhelésű automatizálási berendezések intelligens felügyeleti igényeit.

2. Teljes modellelnevezési szabályok és rendelési példák

  1.Tipikus modellstruktúra: MAL25-100S-CM-FA

 2. Szabványos rendelési példák

     • Szabványos kettős működésű mágneses modell: MAL32-75S-CM (32mm furat, 75mm löket, kerek farok, mágnesgyűrűvel)

     • Egyszereplős tavaszi visszatérő modell: MTAL20-50S-U (20 mm-es furat, 50 mm-es löket, lapos farok, egyszeres működésű visszaállítás)

     • Dupla rúd Kettős hatású modell: MALD25-100S-CA (25 mm furat, 100 mm löket, lengő farok, dupla rúd szinkron működés)

3. Alapvető műszaki paraméterek (szabványos típus)

4. 0,5 MPa elméleti tolóerő és feszültség referenciatáblázata (egyrúd)

 4.1 Kettős hatású (MAL) teljesítményadatok

  4.2 Egyszeres működésű (MTAL tavaszi visszatérő) teljesítményadatok

5. Szerelési formák és származékos modellek

  5.1 Változatos univerzális szerelési módszerek

     • CM kerek farok: Szabványos egyenes rögzítés, a leguniverzálisabb típus a hagyományos fix lineáris könnyű terhelésű működéshez

     • CA Swing Tail: Lengő farokszerkezet, alkalmas oszcilláló, billenő és összekapcsoló mechanikus mechanizmusokhoz

     • U Lapos farok: Ultrakompakt lapos farok kialakítás, tökéletes ultravékony és szűk beépítési térelrendezéshez

     • FA/FB Első/hátsó karima: Első és hátsó lapos karimás rögzítés, stabil függőleges beépítés kis terhelésű pozicionáló berendezésekhez

     • LB lábtartó: Axiális talprögzítés, kényelmes oldalirányú beépítés és rugalmas felszerelési elrendezés

     • SDB dupla fültartó: Kettős csuklópántos szerkezet, rugalmas lengéshez és speciális függesztőmű-munkakörülményekhez alkalmazkodva

  5.2 Alapvető származékos sorozat

     • MAL standard kettős hatású: Univerzális könnyű modell opcionális mágnesgyűrűvel az általános könnyű terhelésű automatizáláshoz

     • MSAL/MTAL Egyszereplős: Rugós kinyomó/rugós visszatérő típusok a biztonsági visszaállításhoz és a védőpozicionáláshoz

     • MALD dupla rúd: Kétvégű szinkron kimeneti struktúra, megkétszerezi a hatékony löketet és javítja a működési stabilitást

     • MALJ Állítható löket: Testreszabható löketkialakítás a precíz pozicionáláshoz és a változó löketű feldolgozási igényekhez

     • MALC állítható párna: Továbbfejlesztett légpuffer szerkezet, csökkenti a nagy sebességű ütközést és a zajt a gyakori ciklikus működés érdekében

6. MAL vs MA kiválasztás összehasonlítása

7. 3 lépéses gyorskiválasztási útmutató

     1. Furat kiválasztása: Válassza ki a megfelelő furatméretet a tényleges tehersúly alapján, tartson fenn több mint 50%-os biztonsági tartalékot. Előnyben részesítse a MAL sorozatot a kis terhelésű és költségvetés-érzékeny automatizálási projekteknél.

     2. Stroke Selection: Tényleges munkalöket plusz 10-20 mm biztonsági ráhagyás; kövesse a szabványos lökethatárokat: kettős működésű ≤500 mm, egyszeres működésű ≤150 mm.

     3. Funkcionális konfiguráció: Válassza a MAL-t a normál kettős működéshez, az MTAL-t az egyszeres működésű rugóvisszatérítéshez, a MALD-ot a kettős rúd szinkron működéshez. Válassza a MALC légpárnát a nagy sebességű működéshez (>500 mm/s). S mágneses gyűrűvel + CS1-G/M9B kapcsolókkal az automatikus helyzetérzékeléshez.

Egy mondat összefoglalása

     A SOLH MAL sorozatú könnyű alumíniumötvözet minihenger ultrakönnyű kompakt szerkezettel, rendkívül alacsony költséggel és változatos működési lehetőségekkel rendelkezik, így a legköltséghatékonyabb pneumatikus megoldás kis terhelésű, száraz környezetben és korlátozott költségvetésű kis automatizált berendezésekben.
