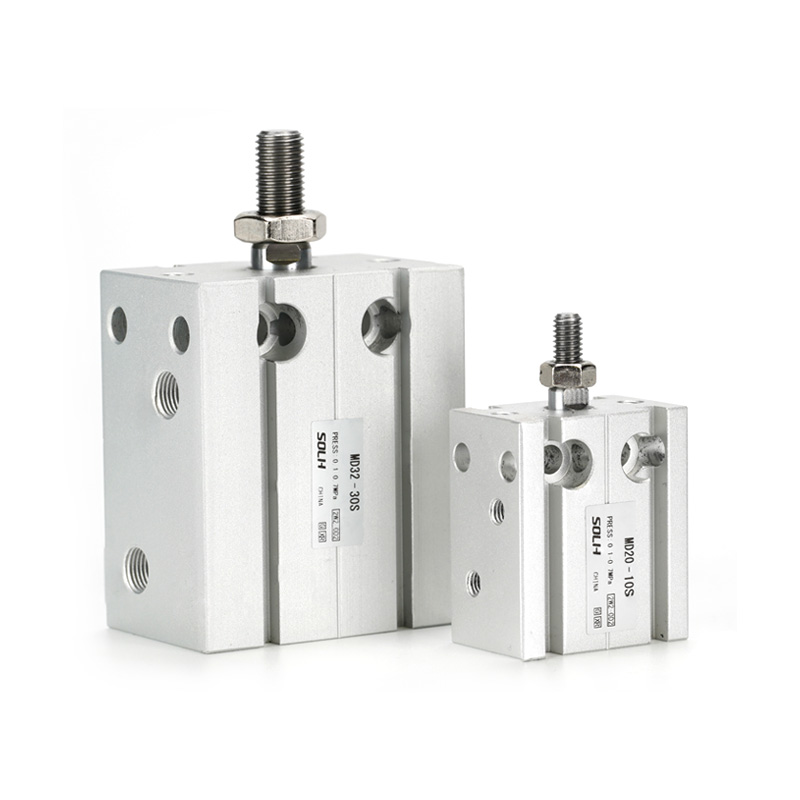

MD sorozatú, többszörösen szerelhető, szabadon szerelhető kompakt henger

Márka:SOLH a Richge Technology által

Terméksorozat áttekintése

     A SOLH MD sorozat szabványos többpozíciós szabadon szerelhető miniatűr henger teljes kör alakú rögzítőfuratokkal, ultravékony blokkformával és tetszőleges szögű beépítési lehetőséggel. Szűk, szűk berendezéstérhez, nagy sűrűségű elrendezéshez és kis terhelésű, szakaszos kilökődési és pozicionáló munkaállomásokhoz tervezték.

     5 komplett almodell egy-/kettős rúd, egyszeres/kettős működésű, fix/állítható löketigényeket tartalmaz:

     -- MD: Egyrúd, kettős működésű (standard univerzális típus)

     -- MSD: Egyrúd, egyszeres működésű (kinyúló rugó)

     -- MTD: Egyrúd, egyszeres működésű (rugós behúzás)

     -- MDD: Kettős rúd, kettős működésű (torziómentes, nem forog)

     -- MDJ: Kettős rúd, kettős működésű, hátsó állítható lökettel

Univerzális mag műszaki specifikációs táblázat

Szerkezeti tervezés és alapvető teljesítménybeli előnyök

  1. Teljes 6 irányú többpozíciós rögzítés

     -- Egyenletes menetes furatok a hengertest elején, hátulján, balján, jobbján, tetején és alján; bármilyen síkban és szögben rögzíthető. A több henger egymás melletti párhuzamos elrendezése maximalizálja a szekrény helykihasználását.

  2. Ultra-vékony blokk könnyű test

     -- 30%-50%-kal vékonyabb falvastagság, mint a hagyományos kerek testhengereknél, öntött könnyű alumíniumötvözet főtest a miniatűr szerkezet kialakításához.

  3. Önkenő dugattyúrúd csapágy

     -- Beépített alacsony súrlódású önkenő persely a dugattyúrúdon, olajmentes működés, hosszú élettartam és stabil, egyenletes mozgás.

  4. Szabványos mágneses kapcsoló rögzítő hornyok

     -- Dedikált trapéz alakú csúszóhornyok a hengertest mindkét oldalán; mágneses reed kapcsolók egyszerű összeszerelése, szétszerelése és helyzetváltása extra konzolok nélkül.

  5. Beépített első gumi pufferpárna

     -- A rúd végén beépített puffer elnyeli az ütközési rezgéseket, csökkenti a működési zajt és védi a kis rögzítéseket és a munkadarabokat.

  6. Bővíthető dupla rúd és állítható löketű változatok

     -- MDD kettős rúd: Erős csavarásgátló teljesítmény, nulla elfordulás, stabil lineáris vezetés oldalsó terhelés alatt

     -- MDJ állítható löket: hátsó finomhangoló csavar a lökethatár beállításához, rugalmas a változó pozicionálási hosszigényekhez

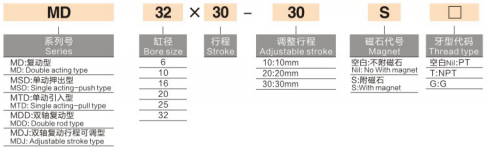

Teljes modellelnevezési szabályok

  1. 1. modell: Szabványos egyrúd, kettős működésű MD16×30S

     -- MD = Sorozatkód, egyrúd, kettős működésű kompakt henger

     -- 16 = furatátmérő (mm)

     -- 30 = Alap lökethossz (mm)

     -- S = beépített mágneses gyűrű (üres = nincs mágnes)

  2.2. modell: Állítható dupla rúd MDJ20×20-10S

     -- MDJ = Kettős rúd, kettős működésű, hátsó löketállítással

     -- 20 = furatméret (mm)

     -- 20 = Rögzített alaplöket

     -- 10 = állítható extra löket (teljes út = 20 + 10 = 30 mm)

     -- S = Beépített mágnesgyűrű opcionális utótag

Elméleti kimeneti tolóerő táblázat (egység: N)

Lépésről lépésre kiválasztás útmutató és tipikus alkalmazások

  1. Alapvető kiválasztási ítélkezési szabályok

     -- Helyszűkítés prioritása: szűk beépítési üreg, sűrű elrendezés, többszögű szerelési igény → Válassza az MD sorozatú blokk kompakt hengert

     -- Terhelési állapot ellenőrzése: Tiszta axiális könnyű terhelés oldalirányú elhajlás nélkül → Standard MD egyrúd; Létezik oldalirányú torziós / eltolt oldalterhelés → MDD kettős rúd elfordulásgátló modell

     -- Löketbeállítási igény: A változtatható pozicionálási út finom határértéket igényel → MDJ állítható löketű kettős rúd változat

     -- Helyzetjel visszacsatolása: S utótag hozzáadása CMSH/DMSH mágneses kapcsolóval a PLC löketérzékeléshez

  2. Tipikus ipari alkalmazási forgatókönyvek

     -- 3C és félvezető automatizálás: mini rögzítő rögzítés, anyagtolás, alkatrészek krimpelése, precíz pozicionáló állomások

     -- Általános automatizált berendezések: munkadarab blokkolás, állomáskapcsolás, kis lineáris dugattyús mechanizmusok

     -- Háztartási gép és hardver összeszerelés: kis részek préseléssel, pattintással, mikro ragasztó adagolással

     - Csomagolás és élelmiszeripari gépek: könnyű anyagszállítás, termékrögzítés, automatikus válogatás-leválasztás

Egy mondat összefoglalása

     A SOLH MD többirányú szabadon szerelhető kompakt henger egy-/kétrúd, egyszeres/kettős működésű és állítható löketű MDJ-változatok teljes 6-oldali rögzítőfuratokkal, beépített pufferrel és opcionális mágnesgyűrűvel, ultravékony, könnyű kialakítással, ideális kis terhelésű befogáshoz, kilökéshez és pozicionáláshoz 3C-s, félvezetős és minikonduktoros berendezésekben.
