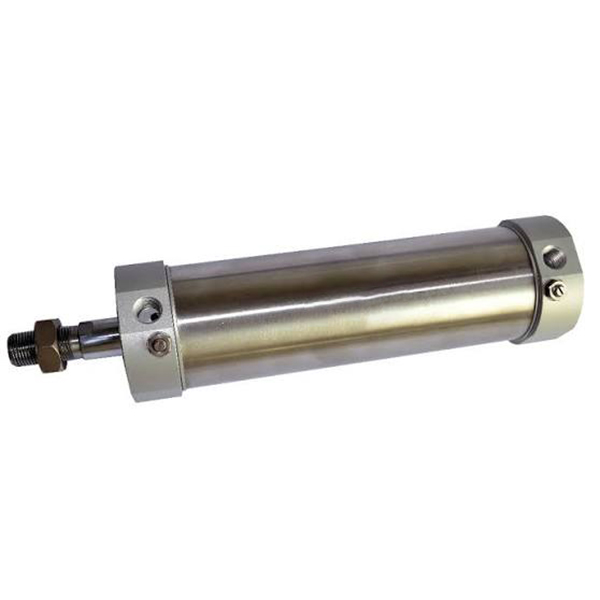

MG sorozatú rozsdamentes acél minihenger | JIS szabványos korrózióálló pneumatikus henger

Márka: SOLH by Richge Technology

1. A termék áttekintése és az alapvető szerkezeti jellemzők

     A SOLH MG sorozat egy tartós, teljesen rozsdamentes acél mini pneumatikus henger, amelyet a JIS ipari szabványok szerint gyártanak. φ20 és φ63 mm közötti furattartományt fed le, a gazdaságos MA sorozat és a csúcskategóriás CM2 sorozat között helyezkedik el. Kiváló korrózióállóságával, rezgésállóságával és rendkívül hosszú élettartamával kiemelkedő költséghatékonyságot biztosít. Teljesen felcserélhető az SMC CM2/CM3 sorozattal, széles körben alkalmazható közepes és magas színvonalú automatizálási forgatókönyvekben, beleértve az élelmiszer-, gyógyszer-, csomagolás-, elektronikai, nedves és gyenge savbázisú munkakörnyezeteket.

  1.1 JIS szabvány és nagy felcserélhetőség

     Szigorúan a JIS szabvány előírásai szerint gyártva, egységes szerelési méretekkel és interfész szabványokkal. Tökéletes méret- és szerkezeti felcserélhetőséget ér el az SMC CM2 és CM3 sorozatú hengerekkel, támogatja a módosítás nélküli cserét, a kötegelt berendezések korszerűsítését és a szabványosított automatizált vonalillesztést.

  1.2 Teljes rozsdamentes acél korróziógátló szerkezet

     Prémium minőségű SUS304 rozsdamentes acél hengercső és dugattyúrúd, nagy szilárdságú alumíniumötvözet végburkolatokkal párosítva. Az integrált anyagszerkezet kiváló rozsda-, korrózió- és nyomásálló teljesítményt nyújt, stabilan alkalmazkodik az olyan zord munkakörülményekhez, mint a magas páratartalom, por, gyenge sav és gyenge lúg, környezeti alkalmazkodóképessége messze meghaladja a közönséges gazdaságos hengereket.

  1.3 Szegecs gördülő kapszulázó szilárd szerkezet

     Professzionális szegecshengerlési tokozási technológia alkalmazása a végburkolat és a hengercső krimpelés integrációjához. Az általános szerkezet feszes és szilárd, erős rezgés- és ütésállósággal rendelkezik, elkerülve a laza csatlakozást a hosszú távú nagyfrekvenciás működés során. Az áramvonalas, kerek egyenes forma egyszerű szerkezettel és kényelmes napi karbantartással rendelkezik, csökkentve az üzemeltetési és karbantartási költségeket.

  1.4 Diverzifikált mozgási és funkcionális származékok

     • MG kettős színészi játék: Kettős végű légbeömlő dugattyús mozgás, a leguniverzálisabb szabvány típus a hagyományos lineáris automatizáláshoz.

     • MSG egyszereplős (push out): Rugós kinyomó szerkezet, áramkimaradás utáni automatikus kihúzás biztonsági reset mechanizmusokhoz.

     • Egyszereplős MTG (visszahúzás): Rugóvisszatérítésű szerkezet, automatikus visszahúzás áramszünet után a védőpozícionálási forgatókönyvekhez.

     • MGD dupla rúd: Kétvégű kimeneti dugattyúrúd, amely szinkron mozgást és megkétszerezett hatásos löketet tesz lehetővé a precíz szinkron átvitel érdekében.

     • MGC állítható párna: Kettős hatású, kétoldalasan állítható légpufferrel, hatékonyan csökkenti a zajt és az ütéseket a nagy sebességű ciklikus működéshez.

     • MGCD dupla rúd párna: Dupla rúdszerkezet állítható légpufferrel, amely egyesíti a szinkron működést és a nagy sebességű stabil teljesítményt.

  1.5  Megbízható puffer és alacsony súrlódású tömítőrendszer

     Alapfelszereltségként kiváló minőségű ütközésgátló gumibetéttel van felszerelve az alapvető pufferelés és a zajcsökkentés érdekében; Az MGC/MGCD továbbfejlesztett modelljei támogatják a kétvégű, kézzel állítható légpárnát, amely tökéletesen alkalmazkodik a nagy sebességű és nagy terhelésű munkakörülményekhez. Speciális alakú, kétirányú kompozit tömítéssel, beépített olajtároló horonnyal, a henger rendkívül alacsony indítónyomással, stabil olajmentes működéssel és több mint 8 millió ciklus élettartamával rendelkezik.

  1.6  Teljes sorozatú beépített mágneses indukció

     A teljes MG sorozat beépített mágneses gyűrűvel érkezik (S kód alapkivitelben, nem eltávolítható), kompatibilis az Airtac CS1-G és SMC M9B sorozatú mágneses kapcsolókkal. Támogatja a valós idejű pontos dugattyúhelyzet-érzékelést és az elektromos jelek összekapcsolását, megvalósítva az automatizált cikluspozícionálást és az intelligens berendezés-felügyeletet.

2. Teljes modellelnevezési szabályok és rendelési példák

 1. Tipikus modellstruktúra: MG25-100S-CM-FA

 2. Szabványos rendelési példák

     • Szabványos kettős működésű mágneses modell: MG32-75S-CM (32mm furat, 75mm löket, kerek farok, beépített mágnesgyűrű)

     • Állítható párnás kettős hatású modell: MGC40-100S-CA (40 mm furat, 100 mm löket, lengő farok, állítható légpárna)

     • Egyszereplős tavaszi visszatérő modell: MTG20-50S-U (20 mm-es furat, 50 mm-es löket, lapos farok, egyszeres működésű visszaállítás)

3. Alapvető műszaki paraméterek (szabványos típus)

4. 0,5 MPa elméleti tolóerő és feszültség referenciatáblázata (egyrúd)

  4.1 Kettős hatású (MG) teljesítményadatok

  4.2 Egyszeres működésű (MTG tavaszi visszatérő) teljesítményadatok

5. Szerelési formák és származékos modellek

  5.1 Változatos univerzális szerelési módszerek

     • CM kerek farok: Szabványos egyenes rögzítés, a leguniverzálisabb típus a hagyományos fix lineáris működéshez

     • CA Swing Tail: Lengő farokszerkezet, kifejezetten oszcilláló és billenő mechanikus mechanizmusokhoz

     • U Lapos farok: Lapos farkú kompakt kialakítás, ultravékony és szűk beépítési helyre alkalmas

     • FA/FB Első/hátsó karima: Első és hátsó lapos karimás rögzítés, stabil függőleges beépítés nagy terhelésű pozicionáláshoz

     • LB lábtartó: Axiális talprögzítés, kényelmes oldalsó szerelés és felszerelés elrendezés

     • SDB dupla fültartó: Kettős csuklópánt szerkezet, rugalmas lengőműködés speciális kapcsolódási forgatókönyvekhez

  5.2 Alapvető származékos sorozat

     • MG Standard kettős színészi játék: Univerzális mágneses modell általános, közepes színvonalú automatizáláshoz

     • MSG/MTG Egyszereplős: Rugós kinyomó / rugós visszatérő típusok a biztonsági visszaállításhoz és a védő pozicionáláshoz

     • MGD dupla rúd: Kétvégű szinkron kimeneti struktúra, megkétszerező löket és javítja a működési stabilitást

     • MGC állítható párna: Továbbfejlesztett légpuffer szerkezet, nagy sebességű, gyakori ciklikus működéshez előnyös

     • MGCD dupla rúd párna: Integrált kettős rúd szinkronizálás és állítható pufferelés a nagy pontosságú, nagy sebességű berendezésekhez

6. MG vs MA vs CM2 kiválasztás összehasonlítása

7. 3 lépéses gyorskiválasztási útmutató

     1. Furat kiválasztása: Válassza ki a megfelelő furatméretet a tényleges tehersúly alapján, tartson fenn több mint 50%-os biztonsági tartalékot. A közepesen nagy terhelésű és korrózióálló munkakörülményekhez előnyben részesítse az MG sorozatot.

     2. Stroke Selection: Tényleges munkalöket plusz 10-20 mm biztonsági ráhagyás; kövesse a szabványos lökethatárokat: kettős működésű ≤500 mm, egyszeres működésű ≤150 mm.

     3. Funkcionális konfiguráció: Válassza az MG-t a normál kettős működéshez, az MTG-t az egyszeres működésű rugóvisszatérítéshez, az MGC-t a nagy sebességű állítható párnaigényekhez. A teljes sorozat előre fel van szerelve mágneses gyűrűkkel, kompatibilis a CS1-G és M9B mágneses kapcsolókkal a helyzetérzékelés érdekében.

Egy mondat összefoglalása

     A SOLH MG JIS standard rozsdamentes acél minihenger egyensúlyban tartja a magas korrózióállóságot, a hosszú élettartamot és a költséghatékonyságot, változatos mozgási és rögzítési lehetőségekkel, optimális középkategóriás pneumatikus megoldásként szolgál élelmiszer-, gyógyszer-, csomagoló- és nedves környezet automatizálási berendezésekhez.
