MGF sorozatú útmutató asztali henger | Alacsony profilú, nagy elhajlásgátló pneumatikus henger

Márka: SOLH by Richge Technology

Termék áttekintése és alapvető szerkezeti jellemzők

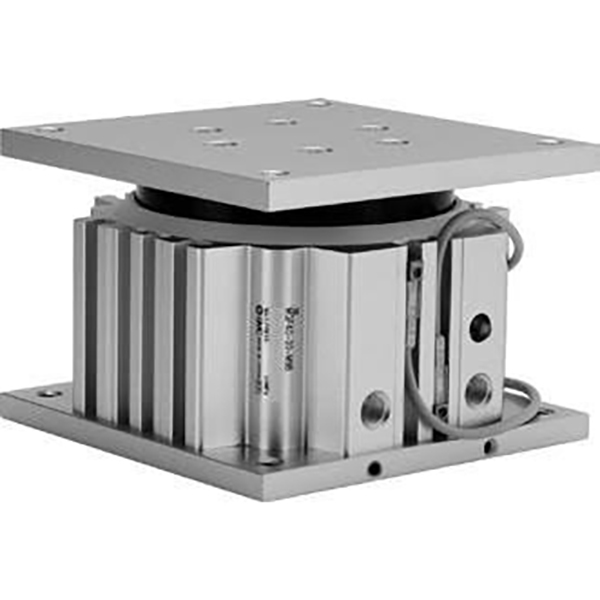

     A SOLH MGF sorozat egy alacsony profilú vezetőasztal henger, amely nagy koncentrikus vezetőhüvelyes szerkezettel és 360°-os egyenletes elhajlásgátló teherbírással rendelkezik. A φ40 mm-es, φ63mm-es és φ100 mm-es furatméreteket lefedő szabványos, 30-100 mm-es rövid löketekkel, ez a henger ultravékony, alacsony magasságú kialakítással rendelkezik, és támogatja a felső és az alsó kétirányú rögzítést. Kiváló excentrikus terhelés elleni teljesítményt és nagy pontosságú elfordulásgátló képességet biztosít, amely tökéletesen alkalmas rövid löketű, nagy terhelésű munkakörülményekre, mint például a munkadarab emelésére, precíz pozicionálásra, állomásfordításra és nagy teherbírású tolásra, és ez a preferált pneumatikus megoldás a kompakt automatizált berendezésekhez.

Főbb strukturális előnyök

• Ultra-alacsony profil és minimális magasság: A teljes beépítési magasság 15–20%-kal alacsonyabb, mint az MGQ sorozaté, így az ultravékony test tökéletesen illeszkedik a rendkívül kompakt berendezés elrendezéséhez. A hagyományos kettős vezetőrúd szerkezet nagy átmérőjű koncentrikus vezetőhüvellyel való cseréje körülbelül 15%-kal csökkenti a teljes tömeget, és egyenletes, 360°-os mindenirányú elhajlásgátló teljesítményt biztosít irányérzékenység nélkül.

• Erőteljes anti-excentrikus terhelés és nagy merevség: Az integrált nagy vezetőhüvely és a beépített elfordulásgátló csapszerkezet rendkívül nagy megengedett nyomatékkal ruházza fel a hengert, amely a φ100 mm-es modellnél akár 409 N·m-t is elér. Stabilan viseli az excentrikus terhelést bármely 360°-os irányból, elhajlás és elakadás nélkül. A nagy pontosságú elfordulásgátló pontosság biztosítja a stabil ismételt pozicionálást: φ40 (±0,08°), φ63 (±0,06°), φ100 (±0,05°).

• Rugalmas szerelés és csőelrendezés: Innovatív felső és alsó kétirányú szerelési kialakítás, amely lehetővé teszi a fix telepítést mind a felső, mind az alsó felületeken, hogy alkalmazkodjanak a vízszintes emeléshez, függőleges préseléshez és többirányú munkavégzési forgatókönyvekhez. Négyoldalas T-hornyos kialakítással (három elérhető oldal nem számítva a csővezeték felületét) mágneses kapcsolók szerelhetők négy oldalra a rugalmas, többállású löketérzékelés érdekében.

• Tartós és kevés karbantartást igénylő kialakítás: A kettős működésű dugattyús szerkezet kétvégű gumipufferrel hatékonyan csökkenti a mozgási hatásokat és a működési zajt, meghosszabbítva a henger és a perifériák élettartamát. Az olajmentes, karbantartást nem igénylő kialakítás támogatja a tiszta környezetben való működést, és nagymértékben csökkenti a napi karbantartási költségeket.

Teljes modellelnevezési szabályok

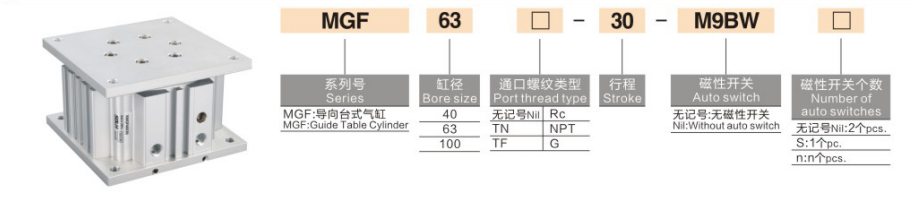

Modellpéldák: MGF63-50-M9BW | 10-MGF40-30-Y59B

Szabványos rendelési hivatkozási példák

• MGF40-30: 40mm furat, 30mm löket, szabványos típus mágneskapcsoló nélkül

• MGF63-75-2S: 63 mm-es furat, 75 mm-es löket, kettős mágneses kapcsoló a kettős pozíció érzékeléséhez

• 10-MGF100-100-Y59B: 100 mm-es furat, 100 mm-es löket, tiszta, pormentes sorozat Y59B mágneskapcsolóval

Szabványos alapvető műszaki paraméterek

(Szabványos vizsgálati körülmények: 20 ℃ normál hőmérséklet, 0,5 MPa névleges nyomás)

1. Általános teljesítményspecifikációk

• Üzemmód: Kettős hatású oda-vissza mozgás

• Üzemi nyomástartomány: 0,1-1,0 MPa; Ellenőrző nyomás: 1,5 MPa

• Környezeti hőmérséklet: -10 ℃ ~ 60 ℃ (jégmentes környezet)

• Dugattyú működési sebessége: 50-500 mm/s

• Puffer mód: Kétvégű gumi puffer az ütés- és zajcsökkentés érdekében

• Kenési mód: Olajmentes, karbantartást nem igénylő működés, kompatibilis a tiszta műhelyekkel

2. Elméleti tolóerő adatok (egység: N)

3. Megengedett nyomatékadatok (100 mm/s, mértékegysége: N·m)

4. Termék tömegadatok (50 mm löket, mértékegység: kg)

Tipikus alkalmazási forgatókönyvek

• Emelő és pozícionáló állomások: Ideális gyártósoros munkadarab emeléséhez, raklap pozicionálásához és kidobáshoz. A nagy merevségű vezetőszerkezet stabil működést biztosít rövid löketű, nagy terhelés mellett is, helyzeteltérés nélkül.

• Állomásfordulás és irányváltás: Alkalmas indextábla elforgatására, 90°-os munkadarab-fordításra és automatizált irányváltási folyamatokra. Az ultramagas elfordulásgátló pontosság garantálja az egyenletes megmunkálási és összeszerelési pontosságot.

• Nagy teherbírású rövid távú fordítás: Tökéletes rövid löketű, nagy terhelésű toláshoz/húzáshoz és 360°-os tetszőleges irányú excenteres terheléshez. Az egységes mindenirányú elhajlásgátló képesség megoldja a hagyományos kettős vezetőrudas hengerek iránykorlátozását.

• Nagy tisztaságú automatizált berendezések: Az olajmentes és pormentes kialakítás alkalmazkodik a félvezető, 3C elektronikai és orvosi berendezések szigorú munkakörnyezetéhez, megfelel a tiszta műhelygyártási szabványoknak, alacsony karbantartási igényekkel.

MGF és MGQ alapvető különbségek összehasonlítása

Három lépésből álló gyorskiválasztási útmutató

1. Furatméret kiválasztása: Válassza ki a megfelelő furatot a tényleges munkaterhelés alapján. Biztosítani kell, hogy az elméleti tolóerő ≥ a tényleges terhelés × 1,5 legyen. Az excentrikus terhelésű munkakörülményekhez előnyben részesítse a nagyobb furatméreteket a stabilitás és az elhajlásgátló teljesítmény növelése érdekében.

2. Stroke Selection: A standard löketválaszték 30 mm, 50 mm, 75 mm és 100 mm. Előnyben részesítse az MGF sorozatot minden olyan rövid löketű alkalmazáshoz (≤100 mm), amely alacsony profilt és nagy anti-excentrikus kapacitást igényel.

3. Konfiguráció kiválasztása

￮ Kettős pozíciójú löketérzékelés: Válassza a 2S kettős mágneses kapcsoló konfigurációt a pontos végpontok közötti pozicionálás figyeléséhez.

￮ Nagy tisztaságú környezet: Válassza a 10 előtagból álló tiszta pormentes sorozatot, hogy alkalmazkodjon a félvezető, orvosi és elektronikus precíziós berendezésekhez.

Egy mondat összefoglalása

     A SOLH MGF sorozatú alacsony profilú vezetőasztali henger ultravékony beépítési magassággal, 360°-os egyenletes elhajlásgátló teherbírással, nagy megengedhető nyomatékkal és kétirányú szerelési rugalmassággal rendelkezik, így az optimális rövid löketű, nagy terhelésű pneumatikus megoldás kompakt precíziós automatizálási berendezésekhez.
