Márka: SOLH by Richge Technology

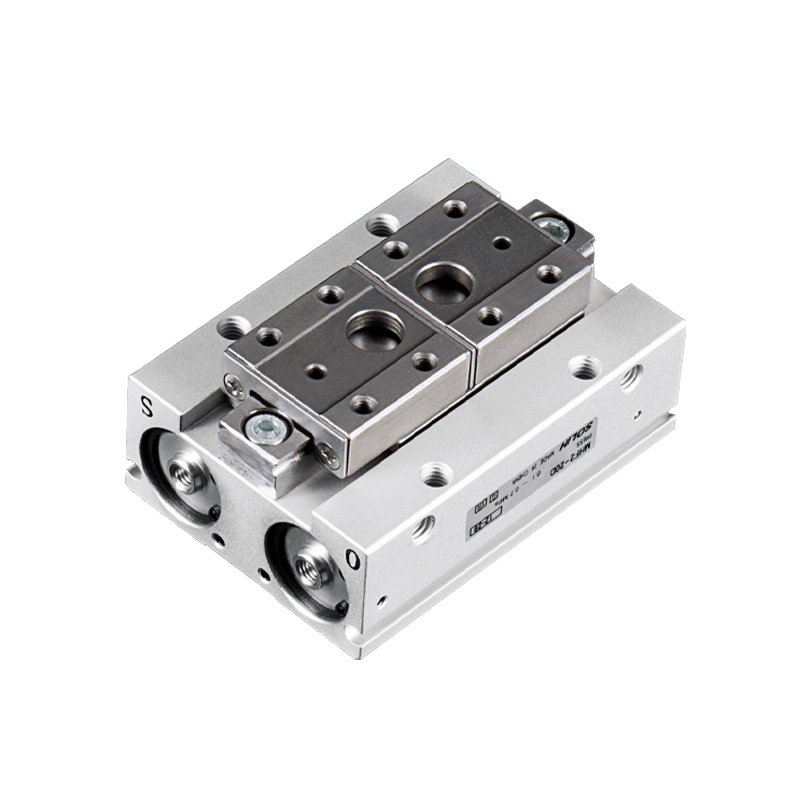

A SOLH MHF2 sorozat egy ultralapos, kétdugattyús lineáris vezető kétpofás párhuzamos megfogó. Fő jellemzője: A karosszéria magassága csak az egyenértékű MHZ2 megfogó 1/3-a, hatékonyan csökkenti a véghajlítási nyomatékot, miközben megőrzi a nagy pozicionálási pontosságot. Három választható lökettartomány áll rendelkezésre. Négyoldalas rögzítő szerkezet. Kifejezetten az ultra-szűkített, kis terhelésű, nagy pontosságú alkalmazásokhoz tervezve: miniatűr lineáris modulok, kis robot EOAT, félvezető, elektronikai és precíziós összeszerelő állomások.
-- Felépítés: Kettős dugattyús + precíziós lineáris vezetősín (Φ25/Φ32 cirkulációs golyóscsapágy-vezetővel). Tiszta párhuzamos lineáris pofamozgás lengés nélkül, nagy merevség. Alumíniumötvözet főtest, rozsdamentes acél pofák, beépített mágnesgyűrű. Négyoldalas mágneses kapcsoló rögzítő hornyok; szerelési lehetőségek: alsó menetes furat / oldalsó menetes furat / átmenő furat telepítés.
-- Művelet típusa: Csak kettős működésű D (kétirányú légvezérlés, nincs egyszeres működésű változat). Beépített fojtószelep az állítható mozgási sebességért és zökkenőmentes működésért.
-- Ultralapos elrendezés: A magasság körülbelül 66%-kal csökkent az MHZ2-hez képest azonos szorítóerő mellett, ami jelentősen csökkenti a véghajlítási nyomatékot és javítja a pozicionálási stabilitást.
-- Löketkonfiguráció: 3 löket opció furatonként: D (rövid) / D1 (közepes) / D2 (hosszú) a különböző munkadarabszélességekhez.
-- Pozícionálási pontosság: Ismétlési pontosság ± 0,04 ~ ± 0,05 mm, stabil magas frekvenciájú ciklus mellett.

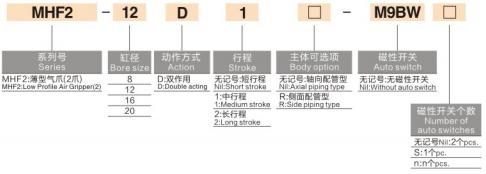

1. Modellpélda: MHF2-16D1-S-M9BW
|
Szegmens |
Kód |
Leírás |
|
1 |
MHF2 |
Sorozat: Ultravékony párhuzamos megfogó |
|
2 |
16 |
Furatméret: 8,12,16,20,25,32mm (Φ25/32 új nagy specifikáció) |
|
3 |
D/D1/D2 |
Löket fokozat / D = rövid löket / D1 = közepes löket / D2 = hosszú löket |
|
4 |
-S |
Mágneses gyűrű opció Üres = Nincs mágnes; S = beépített mágnesgyűrű a mágneskapcsolóhoz |
| 5 | -M9B |
Mágneses kapcsoló típusa M9B(NPN) / M9N(PNP) / M9P Vezeték hossza: szabványos 0,5 m; W=1 m H=3 m |
|
6 |
Utótag beépítési kód |
Üres = Szabványos menetes furat 2 = Átmenő furatú rögzítés F = Egypofás rögzített típus |
2. Szabványos rendelési példa
2.1 MHF2-20D2-S-M9BW
-- Furat 20, hosszú löket D2, beépített mágnesgyűrű, M9B mágneskapcsoló 1m kábellel.
|
Paraméter elem |
Szabványos specifikáció |
| Állkapocs mennyisége |
2 pofa, tiszta párhuzamos lineáris nyitás és zárás |
| Üzemmód |
Csak kettős szereplés (nincs egyszereplős változat) |
| Üzemi nyomás |
8-as furat: 0,15–0,7 MPa 12–32-es furat: 0,1–0,7 MPa (Optimális üzemi nyomás: 0,5 MPa) |
| Proof Pressure |
1,0 MPa |
| Környezeti hőmérséklet |
-10 ~ 60 ℃ (nincs jegesedés a levegőcsövek belsejében) |
| Ismétlési pozíció pontosság |
Furat 8/12: ± 0,05 mm 16 ~ 32: ± 0,04 mm |
| Max működési frekvencia |
Rövid löket (D): 120 cpm Közepes/hosszú löket (D1/D2): 60 cpm |
| Air Port szál |
8/12：M3×0,5 16/20/25/32:M5×0,8 |
| Kenés |
Olajmentes működés; NSF-H1 élelmiszer-minőségű zsír opcionális |
| Kapcsoló telepítése |
Négyoldalas csúszóhornyok, mindkét oldalra mágneskapcsoló szerelhető |
| Szerelési lehetőségek |
Alsó, oldalsó, átmenő furatú, többirányú univerzális beépítés |
|
Furat (mm) |
Teljes modell |
Egypofás mozgás (mm) |
Maximális teljes nyílás (mm) |
Szorítóerő (N) |
Testmagasság (mm) |
Nettó tömeg (g) |
|
8 |
MHF2-8D |
8 |
16 |
3.5 |
19 |
25 |
|
8 |
MHF2-8D1 |
16 |
32 |
5.8 |
19 |
28 |
|
8 |
MHF2-8D2 |
32 |
64 |
9.5 |
19 |
32 |
|
12 |
MHF2-12D |
12 |
24 |
9.0 |
25 |
55 |
|
12 |
MHF2-12D1 |
24 |
48 |
15.0 |
25 |
62 |
|
12 |
MHF2-12D2 |
48 |
96 |
24.0 |
25 |
70 |
|
16 |
MHF2-16D |
16 |
32 |
20.0 |
33 |
110 |
|
16 |
MHF2-16D1 |
32 |
64 |
33.0 |
33 |
125 |
|
16 |
MHF2-16D2 |
64 |
128 |
52.0 |
33 |
145 |
|
20 |
MHF2-20D |
20 |
40 |
36.0 |
41 |
210 |
|
20 |
MHF2-20D1 |
40 |
80 |
60.0 |
41 |
240 |
|
20 |
MHF2-20D2 |
80 |
160 |
95.0 |
41 |
280 |
Fontos megjegyzés: A szorítóerő csökken az L pofahosszabbítás növekedésével. Kiválasztáskor ellenőrizni kell a megengedett hajlítónyomatékot, biztonsági tényező ≥1,5.
-- Szigorúan korlátozott beépítési hely és korlátozott magasság: vékony lineáris modulok, miniatűr robotvég effektor
-- Alacsony hajlítónyomaték igény, stabil párhuzamos nagy pontosság: félvezető, 3C elektronika, precíziós hardver összeszerelés
-- Rugalmas löket-illesztési követelmény: válasszon rövid/közepes/hosszú löketet a különböző munkadarabszélességek adaptálásához
-- Többszögű rögzítésre és kétoldali helyzetérzékelésre van szükség a kompakt integrált mechanizmushoz
-- Válassza ki a furatméretet és a löketet a magassági kényszer és a munkadarab szélessége szerint: Prioritási sorrend D (rövid) → D1 (közepes) → D2 (hosszú)
-- Adjon hozzá -S mágneses gyűrűt + M9B/M9N/M9P kapcsolót, ha a pofa nyitott/zárt helyzetének visszajelzését a PLC megköveteli
-- Szerelési választás: Szabványos menetfúró furat (alapértelmezett); -2 utótag az átmenő furatokhoz, vékony platformokhoz és konzolokhoz
-- Terhelés ellenőrzése: Vezérlőpofa-hosszabbítás L; kerülje a túlzott eltolási terhelést, amely meghaladja a megengedett hajlítónyomatékot
-- Nagy furat Φ25/32: cirkulációs golyóscsapágy-vezető alkalmazása, nagyobb merevség közepesen nehezebb munkadarabokhoz
A SOLH MHF2 ultravékony, kettős működésű párhuzamos pneumatikus megfogó rendkívül alacsony profilú kialakítással, három fokozatú löket opcióval, négyoldali rögzítéssel és ±0,04–±0,05 mm nagy pontossággal, kompatibilis M9 sorozatú mágneses kapcsolókkal felszerelt, ideális kis hajlítási nyomatékú kompakt megfogási megoldás miniatűr robot EOAT-hoz, félvezető- és precíziós összeszereléshez.
