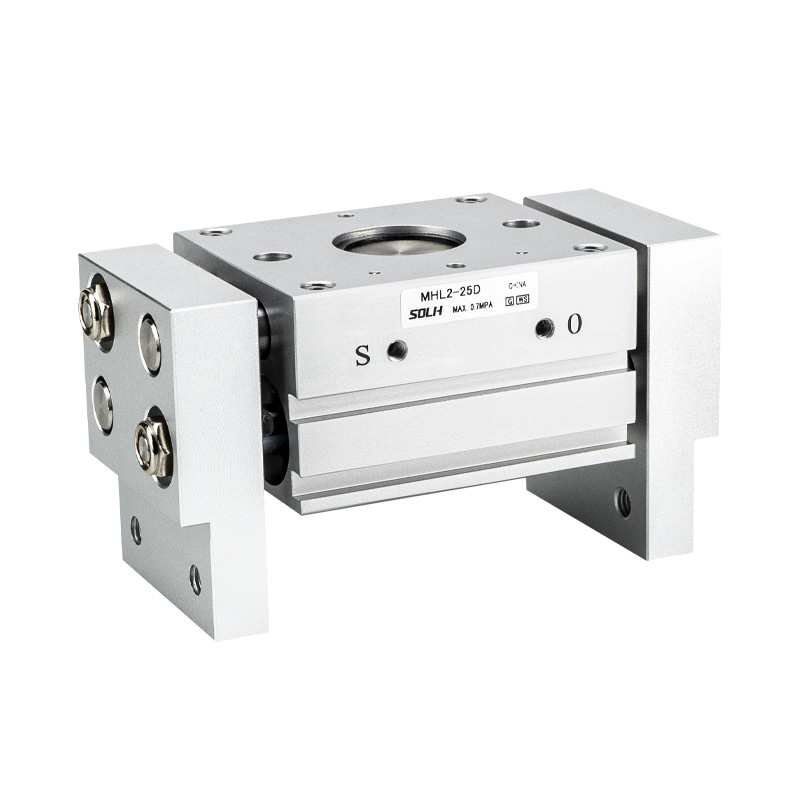

MHL2 sorozatú szélesre nyíló párhuzamos pneumatikus megfogó

Márka: SOLH by Richge Technology

Termék áttekintése

      A SOLH MHL2 sorozat széles löketű fogasléces fogasléces szinkron párhuzamos megfogó. Alapvető előnyei: erőteljes szorítóerő, rendkívül széles nyitási út, nagy szerkezeti merevség és sokoldalú rögzítési lehetőségek. Alkalmas nehéz és nagy munkadarabok szállítására, széles méretű alkatrész megfogására és nagy terhelésű párhuzamos rögzítésre. Széles körben elterjedt az automatizált be- és kirakodásban, szerszámgépekben és csomagológépekben.

Alapfelépítés és működési elv

     -- Erőátvitel: fogasléc és fogaskerék mechanizmus biztosítja a szinkron pofamozgást eltolás nélkül; A kettős dugattyús elrendezés erős szorítóerőt biztosít a kompakt körvonalon belül.

     -- Felépítés: Alumíniumötvözet test, rozsdamentes acél pofák, beépített mágnesgyűrű. Minden forgó tengely olajjal impregnált gyantacsapágyakkal, valamint beépített portörlő tömítésekkel, jó porállósággal és meghosszabbított élettartammal rendelkezik.

     -- Üzemmód: csak kettős működésű (D), egyetlen működésű változat nélkül. Beépített állítható fojtószelep a sima sebességszabályozás érdekében. Négy mágneses kapcsoló rögzítési nyílás a rugalmas helyzetérzékelési elrendezéshez.

     -- Löketválasztás: 3 standard löket furatonként: D (rövid) / D1 (közepes) / D2 (hosszú), kompatibilis a külső átmérő rögzítésével és a belső átmérő megfogásával különböző munkadarabszélességekhez.

     -- Pozíciópontosság: Ismételt pozicionálási pontosság ±0,1 mm, stabil befogási teljesítmény nagy terhelés mellett.

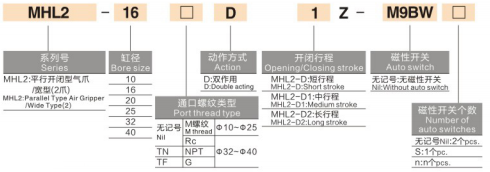

Teljes modellkódolási szabály

  1. Modellpélda: MHL2-32D2-TF-M9BW

  2. Szabványos rendelési hivatkozás

  MHL2-40D2-TF-M9BL furat 40, hosszú löket D2, G menetes csatlakozó, beépített mágnes, M9B kapcsoló 3 m kábellel.

Univerzális mag műszaki előírások

Löket és szorítóerő referencia táblázat (0,5 MPa, szabványos rögzítési pont)

⚠️ Megjegyzés: Referencia bilincs távolság: 40mm ø10~25; 80 mm ø32-40-hez. Az effektív szorítóerő csökken, ha a pofa nyújtása nő. A ≥1,5 biztonsági tényezőt le kell foglalni a terhelés ellenőrzése során.

Az MHL2 preferált alkalmazási forgatókönyvei

     -- Nehéz/túlméretes munkadarabok, amelyek erős szorítóerőt és széles nyitási löketet igényelnek, mint például nehéz csövek, lemezek és anyagtálcák

     -- Szinkron párhuzamos mozgást igénylő alkalmazások elhajlás nélkül, rugalmas többirányú szerelési elrendezéssel

     -- Pornak kitett, zord munkakörülmények (szerszámgép betöltés, öntőalkatrészek kezelése), amelyek megbízható porállóságot és hosszú élettartamot igényelnek

     -- A külső átmérőjű befogást és a belső átmérőjű megfogást egyaránt igénylő rendszerek, több alkatrészmérettel kompatibilisek a 3 ütemű opciókkal

Kulcsválasztási és alkalmazási irányelvek

     -- Határozza meg először a terhelést a furat kiválasztása előtt: Számítsa ki a szükséges szorítóerőt a munkadarab súlya, a pofa-hosszabbítás és a biztonsági tényező ≥1,5 alapján, majd igazítsa össze a megfelelő furatméretet.

     -- Válassza ki a löketet a munkadarab szélessége szerint: Prioritási sorrend D(rövid) → D1(közepes) → D2(hosszú), kerülje a redundáns túlzott löketet.

     -- Pozícióérzékelés: D-M9□ sorozatú mágneses kapcsolókkal (NPN/PNP/érintésmentes) felszerelve a pofa nyitott/zárt visszacsatolása érdekében; négy rögzítőnyílás rugalmas elrendezést tesz lehetővé.

     -- Rögzítés és port konfiguráció: ø10~25 M5 × 0,8; ø32~40 válassza ki az Rc1/8-at TN/TF/NPT menettel. Válassza ki a menetes / átmenő / oldalra szerelhető alapot a beépítési felületnek megfelelően.

     -- Porvédelem és karbantartás: szabványos beépített porkaparó. Adja hozzá az -X85/-X86 porálló egyedi verziót erős poros környezetekhez; rendszeresen tisztítsa meg a csapágyakat és a tömítőgyűrűket.

Egy mondat összefoglalása

     A SOLH MHL2 fogasléces fogasléces, széles löketű párhuzamos pneumatikus megfogó nagy szorítóerőt biztosít három lökettel, beépített porálló szerkezettel és többirányú rögzítéssel, kompatibilis a külső és belső átmérőjű megfogással, ideális nagy teherbírású megfogó szerszámgépek betöltéséhez, tányér- és tálcakezeléshez és csomagolás automatizálási berendezésekhez.
