MHZ2 / MHZL2 Párhuzamos levegős megfogó Teljes termékismertető

Márka: SOLH by Richge Technology

Termék áttekintése

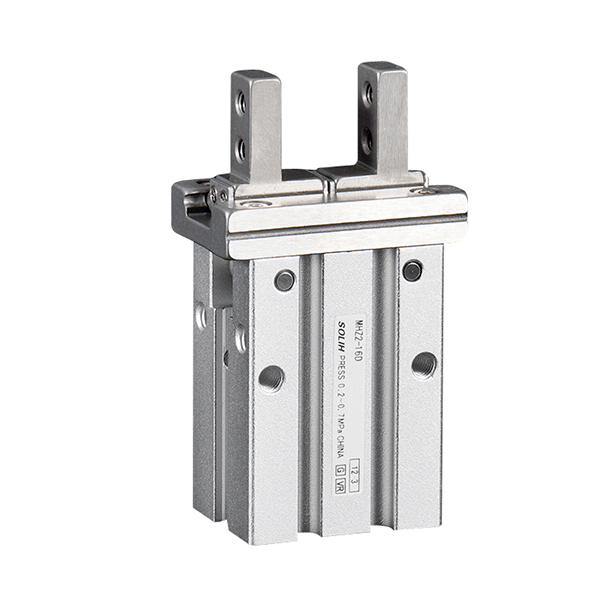

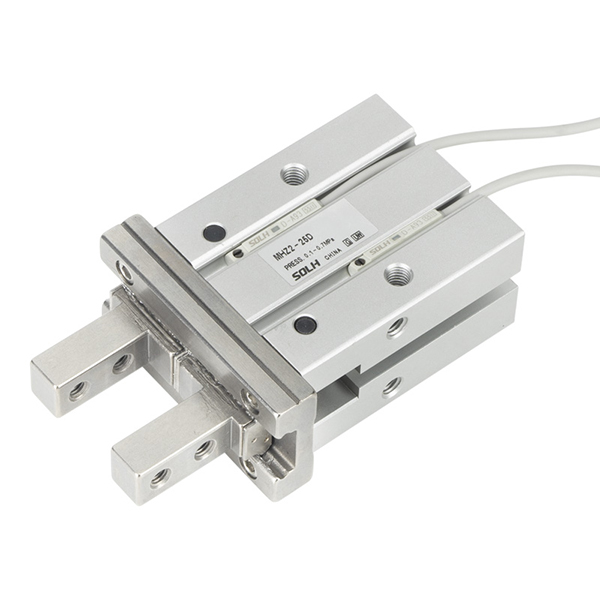

     A SOLH MHZ2 (normál löket) és MHZL2 (hosszú löket) kétdugattyús szinkron párhuzamos légfogók. A szimmetrikus kettős dugattyúkkal és a precíziós lineáris vezetősínekkel meghajtott pofák párhuzamosan nyílnak és záródnak elhajlás nélkül, így rendkívül nagy ismétlési pozicionálási pontosságot biztosítanak. Rendelkezésre álló furatok: 10/16/20/25mm, három működési módot támogat: kettős működésű (D), egyszeres működésű normál nyitott (S), egyszeres működésű normál zárt (C). Többféle cserélhető pofastílus és testcsatlakozó-elrendezés választható, kompatibilis az M9BW mágneses kapcsolókkal, amelyek a PLC reteszeléséhez szükséges nyitott/zárt helyzetjeleket érzékelik.

     -- MHZ2: Szabványos rövid löketű univerzális megfogó, nagy sebességű és nagy ciklusú automatizált tömeggyártáshoz

     -- MHZL2: Meghosszabbított, hosszú nyitólöketű változat, mély üreghez és nagy méretű munkadarabok kezeléséhez

     Mindkét sorozat azonos szerelési méretekkel és cserealkatrészekkel rendelkezik, amelyek teljesen cserélhetők az importált egyenértékű megfogókkal. Széles körben elterjedt a 3C elektronikában, a precíziós hardverekben, a csomagolás automatizálásában és a kisméretű munkadarab be-/kirakó állomásokon.

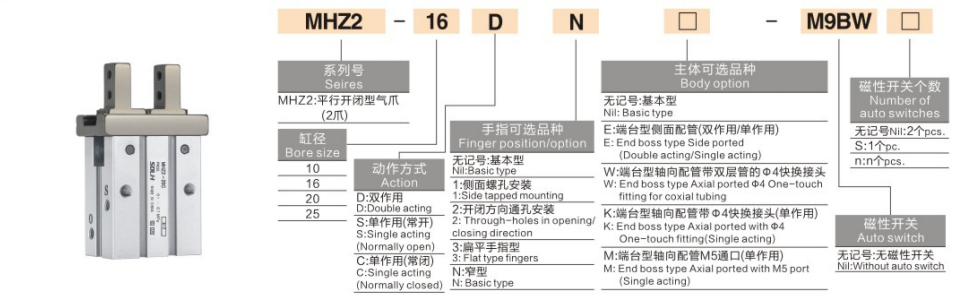

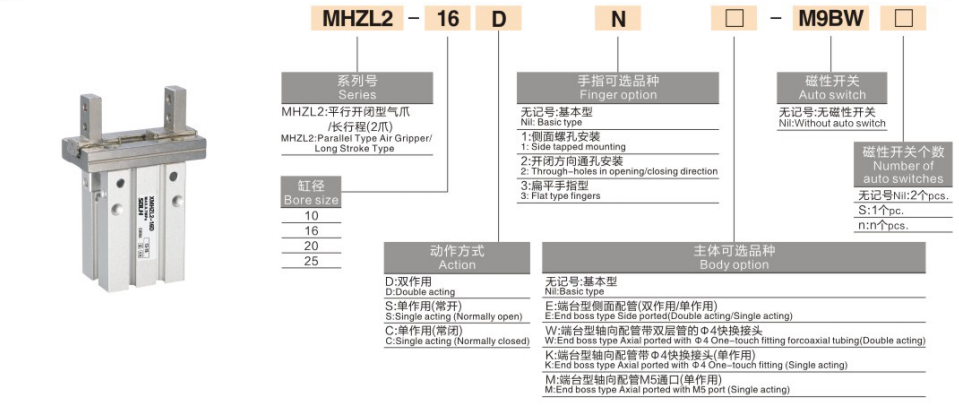

Teljes modellkódolási szabály

    Univerzális formátum:Sorozat-furat-működés-pofa-opció-test port opció-mágneses kapcsoló modell-kapcsoló mennyiség

 1. Kódszegmens meghatározása

   1.1-es sorozat

     -- MHZ2: Szabványos löketű 2 pofás párhuzamos megfogó

     -- MHZL2: Hosszú löketű, kétpofás párhuzamos megfogó

   1.2 Furat: 10 / 16 / 20 / 25 mm

   1.3 Akció mód

     -- D: Kettős hatású – Levegő bemenet a bilincshez, fordított levegő a kioldáshoz, maximális szorítóerő, tömeggyártási szabvány

     -- S: Egyszeres működésű NEM, normál esetben nyitott – Levegőbevezető bilincsek; a rugó automatikusan kiold, amikor ki van kapcsolva, így elkerülhető a munkadarab összenyomódása a forró sajtolóállomásokon

     -- C: Egyszeres működésű NC, alaphelyzetben zárt – Levegőellátás kioldása; A rugó légnyomás nélkül tartja a szorítóerőt, megakadályozza a munkadarab leesését a robot fej feletti kezeléséhez

   1.4 Pofa opció

     -- Üres: Szabványos alappofa

     -- 1: Oldalsó menetes pofa kiterjesztett egyedi lámpatestek felszereléséhez

     -- 2: Átmenő pofa áttörő csavarokkal a készülék rögzítéséhez

     -- 3: Vékony lapos pofa vékony lapokhoz és szűk résű munkadarabokhoz

     -- N: Keskeny szélességű pofa, vékony test a kompakt, szűk felszerelések elrendezéséhez

   1.5 Karosszéria port elrendezése

     -- Üres: Szabványos oldalsó levegőnyílások

     -- E: Végoldali port típusa (kompatibilis az egyszeres/kettős működésűvel)

     -- W: A tengelyvég végére előre telepített Φ4 dupla benyomható szerelvény (csak kettős működésű)

     -- K: Axiális végcsatlakozó Φ4-es tolózárral (csak egyszeres működésű)

     -- M: Végső axiális M5 egyenes menetes csatlakozó (csak egyszeres működésű)

  1.6 Mágneses kapcsoló

     -- Üres: helyzetérzékelő kapcsoló nélkül

     -- M9BW / M9BL: Szabványos mágneses reed kapcsoló nyitott/zárt állapotba

   1.7 Kapcsolja a mennyiségi utótagot

     -- Üres: 2 db kapcsoló alapkivitelben, érzékeli mind a befogási, mind a kioldási helyzetet

     -- S: 1 db szimpla kapcsoló az egyszeri állapotfigyeléshez

  2. Rendelési referenciapéldák

   2.1 MHZ2-16D-N-M9BW

     -- Szabványos löketfogó, furat 16, kettős működésű, keskeny pofa, 2db M9BW mágneses kapcsolók, alap oldalsó port test.

   2,2 MHZL2-20D-3-E-M9BW-S

     -- Hosszú löketű megfogó, furat 20, kettős működésű, lapos vékony pofa, végoldali csatlakozótest, egyetlen M9BW mágneses kapcsoló.

MHZ2 VS MHZL2 magok összehasonlító táblázata

Megosztott belső szerkezet és alapvető előnyök (MHZ2 és MHZL2)

  1. Szimmetrikus kétdugattyús szinkronhajtás

     -- A bal és a jobb dugattyúk szinkronban tolják a pofákat, kiegyensúlyozott feszültséggel, nincs oldalirányú eltolódás vagy csavarodás a megfogás során, stabil pozicionálás a mikroelemekhez, mint a chipek és a PCB.

  2. Nagy kopásállóságú lineáris vezetősín

     -- Kemény krómötvözet vezetősín PTFE önkenő csúszkákkal, alacsony súrlódás és erős ütésállóság. Gyári előretöltött, hosszú élettartamú zsír, olajmentes levegőkörrel kompatibilis.

  3. Ultra-nagy ismétléses pozicionálási pontosság

     -- ±0,01 mm megismételhetőség mind a 10-25 furatban, nulla méreteltérés a precíziós elektronikához és a hardveres komissiózáshoz.

  4. Többszögű univerzális rögzítés

     -- Menetes rögzítőfuratok a test alján, két oldalán és tetején; pofák támogatják az oldalsó csapot, átmenő furatú, lapos és keskeny fazonokat, vízszintesen, függőlegesen vagy fordítottan szerelhetők.

  5. Három biztonságos rugós visszaállítási mód

     -- Kettős hatású D: Stabil konzisztens szorítóerő a 24 órás folyamatos tömeggyártáshoz

     -- Egyszeres működésű S NO: Automatikus kioldás áramkimaradáskor, megvédi az alkatrészeket a zúzódástól a forró prés/bélyegző állomásokon

     -- Egyszeres működésű C NC: Tartós rögzítés levegőellátás nélkül, kiküszöböli a munkadarab leesésének kockázatát az EOAT felső robotnál

  6. Integrált mágneses helyzetérzékelés

     -- Beépített mágneses gyűrű a hengertestben; Az M9BW kapcsoló digitális jelet továbbít a PLC-nek, hogy megítélje a munkadarab jelenlétét és a pofa állapotát az automatizált reteszelő logika érdekében.

  7. Változatos integrált portelrendezés

     -- Szabványos oldalsó port, végoldali port, axiálisan előre összeszerelt behúzható illesztési lehetőségek leegyszerűsítik a csövek elvezetését a robotvég effektorhoz szükséges kiegészítő adapterek nélkül.

Egységes univerzális műszaki specifikációs táblázat

Elméleti szorítóerő @0,5 MPa (egység: N)

Kiválasztási útmutató lépésről lépésre

  1. Löket kiválasztása

     -- Kis vékony alkatrészek, szűk nyílás, nagy sebességet és frekvenciát igényel → MHZ2 szabványos löket

     -- Nagy méretű munkadarabok, mély üreges öntőforma lebontás, széles nyílás szükséges → MHZL2 hosszú löket

  2. Műveleti mód kiválasztása

     -- 24 órás folyamatos gyártás, maximalizálja a szorítóerőt → D kettős működésű

     -- Meleg prés/bélyegző állomás, megakadályozza a munkadarab összenyomódását teljesítményvesztés után → S egyszeres működésű NO

     -- Robot fej feletti be-/kirakodás, áramkimaradás esetén kerülje az alkatrészek leesését → C egyszeres működésű NC

 3. Pofa stílus kiválasztása

     -- Kompakt mini lámpatest korlátozott hellyel → N keskeny pofa

     -- Vékony lapok, NYÁK, szűk réskezelés → 3 lapos vékony pofa

     -- Kibővített egyedi rögzítők felszerelése szükséges → 1 oldalsó menetes pofa / 2 átmenő pofa

 4. Test port elrendezésének kiválasztása

     -- Javított normál munkaállomás, szabványos csőelvezetés → üres szabványos oldalsó port test

     -- Robot EOAT, áramvonalas csőelrendezés → W/K/M axiálisan előre telepített tolóport test

     -- Szűk szekrényoldali csőtér → E végoldali porttest

 5. Pozíciójel-észlelés kiválasztása

     -- Teljesen automatikus gyártósor, a PLC-nek munkadarab- és pofaállapot-visszajelzésre van szüksége → M9BW mágneses kapcsolók felszerelése (2db alapértelmezés)

     -- Egyszerű kézi rögzítés automatikus jellogika nélkül → Alapmodell mágneskapcsoló nélkül

Tipikus ipari alkalmazási forgatókönyvek

  1. MHZ2 Standard Stroke Alkalmazás

     -- 3C Electronics: PCB, chipek, csatlakozók, kis műanyag alkatrészek nagy sebességű válogatása és komissiózása

     - Precíziós hardver: mikrotengelyek, csavarok, bélyegzett miniatűr alkatrészek nagyfrekvenciás be- és kirakodása

     - Csomagológépek: Palackkupakok, kis kartondobozok és címkék elhelyezése és rögzítése

     -- Optikai ellenőrző berendezés: Mini alkatrész pozícionáló berendezés vizuális észlelő állomásokhoz

  2. MHZL2 hosszú löketű alkalmazás

     -- Nagy műanyag alkatrészek, vastag lemezek és többrétegű egymásra helyezett anyagfogás

     -- Mélyüreges öntőforma alkatrész kilökése, kiegészítő fröccsöntés nagy munkadarab szétszerelés

     -- Kartonok, merev műanyag dobozok és túlméretezett munkadarabok áthelyezése

     -- Robotvég effektor vegyes méretű, több specifikációjú anyagmozgatáshoz

Szabványos illesztett pneumatikus áramköri megoldások

  1. 1. áramkör: kettős működésű megfogó tömeggyártó sorokhoz

     -- AFC légkezelő egység → 4V210 5/2 mágnesszelep → PU6 cső → MHZ2/MHZL2 megfogó (az M9BW PLC digitális bemenetre kapcsol)

  2. 2. áramkör: Kikapcsolási tartás biztonsági áramkör fej feletti robotok számára

     -- AR nyomásszabályozó → 3 V 3/2 mágnesszelep → MHZ2-XXC egyműködésű NC hosszú löketű megfogó

  3. 3. áramkör: Mini kézi egyszerű rögzítő áramkör

     -- AC1500 mini légkezelő egység → 3F lábszelep → PU4 vékony cső → MHZ2-10D miniatűr szabványos megfogó

Üzemeltetési és karbantartási óvintézkedések

     -- Szerelje be az AF sorozatú 5 μm-es precíziós légszűrőt a megfogó elé; a vezetősínbe jutó por elakadást okoz és drasztikusan lerövidíti az élettartamot.

     -- Szigorúan igazítsa a munkadarab súlypontját a pofa központi tengelyéhez; excentrikus egyoldalú nagy terhelés egyenetlen sínkopáshoz vezet.

     -- Stabil 0,4 ~ 0,5 MPa légnyomás fenntartása a nagy ciklusú működéshez; kerülje a hosszú távú folyamatos működést teljes 0,7 MPa nyomáson.

     -- Tartalék pufferrés a mágneses kapcsolók számára, hogy megelőzze a szonda károsodását a nagy sebességű pofa ütközéséből.

     -- Ne használja olyan környezetben, ahol erős sav, lúg vagy nagy koncentrációjú szerves oldószer van hosszú ideig; a tömítő alkatrészek korrodálódnak és idő előtt meghibásodnak.

Egy mondat összefoglalása

     A SOLH MHZ2 szabványos nagyfrekvenciás és MHZL2 hosszú löketű párhuzamos pneumatikus megfogók kétdugattyús lineáris vezetőszerkezetet alkalmaznak ±0,01 mm pontossággal, D/S/C három működési móddal és több cserélhető pofa- és port opcióval, M9BW mágneses helyzetkapcsolókkal felszerelve, széles körben használják 3C-hez, csomagolódobozokhoz és munkadarab-kiszedőlámpákhoz, hardverekhez, csomagolódobozokhoz.
