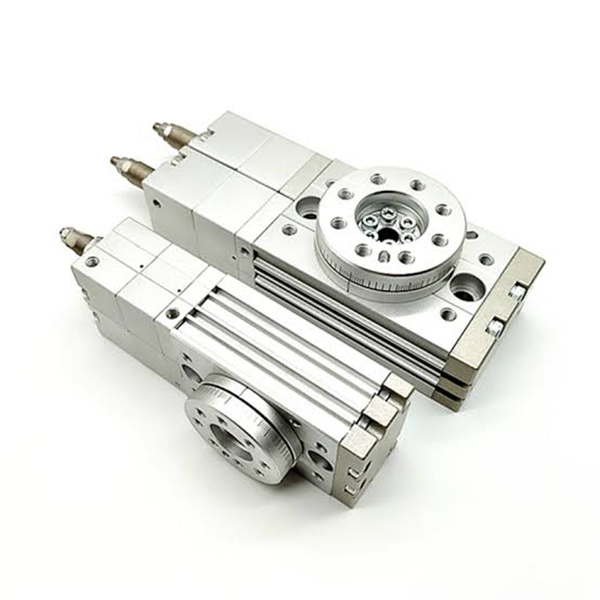

MSZ sorozatú háromállású forgóhenger | Rack & Pinion pneumatikus működtető

Márka: SOLH by Richge Technology

1. A termék áttekintése és a mag elhelyezése

  A SOLH MSZ sorozat egy professzionális fogasléces forgóasztalos munkahenger, amelyet kifejezetten ahárom pozíciós pozicionálás. Egyedülálló bal/középső/jobb (0° / Mid-stop / 180°) hármas stop funkcióval rendelkezik, amely megoldja azt a pozicionálási fájdalompontot, amelyet a standard kétállású forgóhengerek nem tudnak elérni a középső ütemben. Egyetlen 5/3-utas középnyomású mágnesszeleppel vezérelve, kétszelepes kör konfiguráció nélkül, nagyban leegyszerűsíti a pneumatikus rendszer elrendezését. A középső pozíció támogatja a ±10°-os finombeállítást, míg mindkét vége 0-95°-os szögbeállítást valósít meg, így ez az optimális pneumatikus megoldás a munkadarab-eltereléshez, a válogatáshoz, a többállomásos indexeléshez és a kötelező köztes pozicionálást igénylő forgatókönyvekhez.

  1.1-es sorozatú gyorskiválasztó mag

Az alaptermék pozicionálása: Pontos, háromfokozatú elforgatást valósít meg 0° (bal) → Közép (közép) → 180° (jobb) állítható köztes helyzettel, hogy megfeleljen a többszögű, rugalmas pozicionálási igényeknek.

2. Alapvető műszaki paraméterek (SOLH szabvány)

  2.1 Alapvető előírások

     • Furat mérete: 10/20/30/50

     • Üzemmód: Kettős működésű, kettős fogasléces és fogaskerék, háromállású középütköző

     • Üzemi nyomás: 0,2 ~ 1,0 MPa (gumi puffer típusú); 0,2-0,6 MPa (hidraulikus puffer típus)

     • Proof Pressure: 1,05 MPa

     • Üzemi hőmérséklet: 0 ℃ ~ 60 ℃ (nincs fagyos környezet)

     • Lengésszög: 0-95° egyetlen véghez, teljes állítható szög 0-190°

     • Közép-stop beállítás: ±10°-os finomhangolás a központi pozíció alapján

     • Pozícionálási pontosság: ±0,02mm (MSZA Nagy pontosságú típus); ±0,05 mm (MSZB alaptípus)

     • Kenési mód: Olajmentes önkenő működés

     • Port Thread: M5×0,8 (10/20 furat); M8×1,25 (30/50 furat)

  2.2 Kimeneti nyomaték és megengedett terhelés (0,5 MPa)

  2.3 Puffer energiaelnyelési kapacitás

3. Szerkezeti jellemzők és három pozíciós működési elv

  3.1 Alapvető szerkezeti előnyök

     • Kettős fogasléces és kétdugattyús középső szerkezet: Dupla fogasléces hajtóművet és független középső ütköződugattyús kialakítást alkalmaz, kiküszöböli a holtjátékot, és stabil és egyenletes nyomatékot ad a háromállású kapcsolás során.

     • Integrált forgóasztal kialakítás: Pozícionáló csapfuratokkal felszerelve a munkadarab közvetlen rögzítéséhez, nagy merevséggel és egyszerű és gyors telepítéssel, extra rögzítések nélkül.

     • Középső üreges átmenőlyuk: Beépített központi átmenő furat (Ø6~Ø12), amely lehetővé teszi a levegőcsövek és az elektromos vezetékek tiszta áthaladását, megvalósítva az integrált vezetékeket és csővezetékeket.

     • Független szögbeállítás: Professzionális állítócsavarokkal felszerelve, amely támogatja a bal/jobb határszögek független finomhangolását és a középső ütközőhelyzetet, rugalmas szögkalibrálást valósít meg.

     • Szabványos mágneses kapcsolónyílások: Szabványos lefoglalt hornyok mindkét oldalon, kompatibilisek a D-M9B és D-A93 mágneses kapcsolókkal, megvalósítva a bal/középső/jobb három pozíció valós idejű érzékelését az automatikus jelösszeköttetéshez.

  3.2 Három pozíciós vezérlési elv (alapelőny)

   Az MSZ sorozat csakegy 5/3-utas középnyomású mágnesszelep a háromállású kapcsolás megvalósításához nincs szükség kétszelepes vagy összetett légköri kapcsolásra, ami leegyszerűsíti a rendszer felépítését és csökkenti a berendezés összköltségét.

     1. Bal pozíció (0°): Mágnesszelep bal oldali légbeszívás, egyoldali levegőellátás és hátrameneti kipufogó, a forgóasztal meghajtása a 0°-os bal véghelyzetben való pontos rögzítéshez.

     2. Jobb pozíció (180°): Mágnesszelep jobb oldali légbeszívás, fordított légköri működés, a forgóasztal elforgatása és a 180°-os jobb oldali véghelyzetben való rögzítés.

     3. Középső megállás pozíció (M): Mágnesszelep középső állomás, a henger mindkét oldala egyszerre van nyomás alatt. A forgódugattyú fenntartja az erőkiegyensúlyozást, a független középső dugattyú pedig az előre beállított középső pozícióban tolja és reteszeli az asztalt, ezáltal stabil köztes pozicionálást valósít meg.

4. Töltse ki a modellelnevezési szabályokat

  Tipikus modellkód: MSZB20-R-M9BL

5. Kiválasztási szabályok és tipikus alkalmazások

  5.1 Kiválasztási prioritási szabályok

     1. Helyezze a keresletet először: Válassza az MSZ sorozatot a háromállású (bal/középső/jobb) megállást igénylő munkakörülményekhez; Az MSQ/HRQ kétállású forgóhengerek nem alkalmazhatók.

     2. Precíziós illesztés: Válassza az MSZA nagy pontosságú típust a gyakran ismétlődő helymeghatározási forgatókönyvekhez; az általános univerzális forgatókönyvekhez válasszon költséghatékony MSZB alaptípust.

     3. Sebesség és terhelés egyeztetése: Az -R hidraulikus puffer típus alkalmazása nagy sebességű, nagy terhelésű és nagy ütésű működéshez; a normál gumipuffer elegendő kis sebességű, kis terhelésű működéshez.

     4. Betöltés ellenőrzése: Szigorúan ügyeljen arra, hogy a tényleges radiális terhelés, axiális terhelés és hajlítónyomaték alacsonyabb legyen a megengedett értékeknél, hogy elkerülje az elakadást és a pozicionálási eltérést.

  5.2 Tipikus alkalmazási forgatókönyvek

     • Munkadarab eltérítés és válogatás: A középső pozicionálás és a bal/jobb anyagelosztás megvalósítása 0°/90°/180° többszögű váltással.

     • Több állomásos indexelés: Háromállású kapcsolás automatizált összeszerelő, érzékelő és folyamatátadó állomásokhoz.

     • Munkadarab Flip & Steering: Teljes stabil billenő- és kormányzási műveletek 0° → középső → 180°-os fokozatos elforgatással.

     • Elektronikus és csomagolási automatizálás: Alkalmazható palackkupak meghúzására, forgácspozicionálására, többszögű termékészlelésre és precíziós csomagoló berendezésekre.

6. MSZ vs MSQ alapvető különbségek összehasonlítása

Egy mondat összefoglalása

     A SOLH MSZ sorozatú háromállású fogasléces forgóhenger exkluzív bal/középső/jobb hármas ütközős pozicionálást tesz lehetővé egyszelepes egyszerű vezérléssel, állítható középszöggel és nagy ismétlési pontossággal, professzionálisan testreszabott megoldás az automatizált válogató, indexelő és többszögű pozicionáló berendezésekhez.
