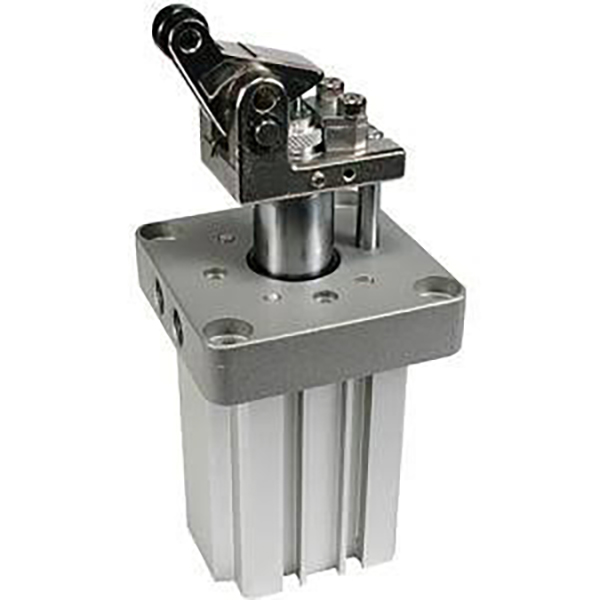

RS2H sorozatú nagy teherbírású dugós henger | Állítható hidraulikus pufferkar leállító henger

Márka: SOLH by Richge Technology

1. Termék áttekintése és alapvető szerkezeti előnyei

     A SOLH RS2H sorozat egy új generációs nagy teherbírású, emelőkaros dugóhenger, amelyet professzionálisan nagy terhelésű szállítószalag pozicionálására és korlátozására terveztek. Nagy φ50/63/80 mm-es furatméretben kapható, rendkívül nagy fékezőerővel, állítható hidraulikus ütközővel, könnyű, kompakt szerkezettel és kiváló ütésállósággal rendelkezik. Kifejezetten 50–500 kg-os nehéz raklapokhoz és szerszámlemezekhez használható, nagy teherbírású automatizált szállítószalagok magleállító elemeként szolgál, amelyet széles körben alkalmaznak a munkadarab megállításánál, az áthelyezési pozicionálásnál és az állomáskorlátozásnál.

  1.1 Továbbfejlesztett nagy teherbírású teljesítmény

     A hagyományos RS1H sorozat továbbfejlesztett helyettesítőjeként az RS2H több mint 30%-kal növeli a fékezőerőt. A kombinált emelőkaros erőerősítés és a hidraulikus ütközőszerkezet révén tökéletesen ellenáll a nagyfrekvenciás ütközési terheléseknek, és stabilan korlátozza az 50 kg-tól 500 kg-ig terjedő nehéz munkadarabokat, megoldva a nem elegendő erő és a régi modellek könnyű meghibásodását nagy terhelésű ciklikus működés mellett.

  1.2 Kompakt és könnyű optimalizálás

     Az RS1H sorozathoz képest a φ63-30 ütemű modell 22%-kal csökkenti a teljes tömeget, és 9 mm-rel rövidíti a teljes hosszt. Az optimalizált integrált szerkezet helyet takarít meg a beépítéshez, miközben javítja az általános szerkezeti merevséget, kisebb méretet, könnyebb súlyt és nagyobb stabilitást biztosít.

  1.3 Core állítható hidraulikus puffer

     Beépített állítható hidraulikus puffer alapkivitelben. A felhasználók szabadon állíthatják a csillapítási ellenállást a forgó állítótárcsán keresztül, hogy alkalmazkodjanak a különböző súlyú és szállítási sebességű munkadarabokhoz. A puffer támogatja a szerszám nélküli gyors cserét az M4 rögzítőcsavar meglazításával, nagymértékben javítva a helyszíni karbantartás hatékonyságát és csökkentve az állásidőt.

  1.4 Nagy merevségű kar és kettős görgős kialakítás

     A nagy szilárdságú kar továbbfejlesztett belső pufferszerkezettel van felszerelve. Kétféle hengeranyag választható: gyanta (L) és szénacél (M), kopásálló és repedésgátló tulajdonságokkal. A megnövelt görgőátmérő sima gördülést és erős elhajlásgátló képességet biztosít, hatékonyan elkerülve az elakadást és az excentrikus terhelés károsodását nagy terhelésű leálláskor.

 1.5 Teljesen cserélhető és változatos konfigurációk

     A beépítési méretek teljesen felcserélhetők a hagyományos RS1H sorozattal, lehetővé téve a közvetlen cserét és frissítést a rögzítőkeretek módosítása nélkül. Az opcionális bővített funkciók közé tartozik a visszapattanásgátló reteszelő mechanizmus, a kézi kioldó nyitás és a kar érzékelő kapcsoló, amelyek megfelelnek az összetett, nagy terhelésű munkakörülmények szabályozási követelményeinek.

  1.6 Olajmentes és hosszú élettartamú szerkezet

     Az opcionális kettős működésű, rugós kettős működésű és egyszeres működésű módok különféle működési igényeket fedeznek fel. A kemény krómozott dugattyúrúd és a keményen eloxált hengertest kiváló kopásállóságot és ütésállóságot biztosít. Az olajmentes működési kialakítás alkalmazkodik a tiszta környezethez és a hegesztési fröccsenésmentes munkakörülményekhez, alacsony karbantartási költségekkel és hosszú élettartammal.

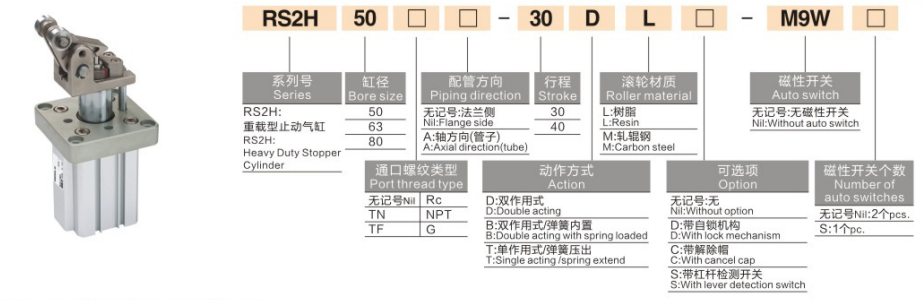

2. Teljes modellelnevezési szabályok és rendelési példák

  1. Tipikus modellpéldák: RS2H63-30LM9BW, RS2H80-40TL-DSR

  2. Standard rendelési példák

    • Általános nagy teherbírású modell: RS2H63-30LD-M9BW (φ63 furat, 30 mm-es löket, műgyanta henger, kettős működésű, M9BW mágneskapcsolóval)

    • Nagy biztonságú zárható modell: RS2H80-40TM-XC102 (φ80 furat, 40 mm löket, szénacél görgő, egyszeres működésű, visszapattanásgátló reteszelő mechanizmussal)

3. Általános műszaki paraméterek (20 ℃, 0,5 MPa szabványos állapot)

  3.1 Alapvető előírások

     • Üzemmód: Kettős működésű, rugós kettős működésű, rugós kihúzású egyszeres működésű

     • Üzemi nyomástartomány: 0,05 ~ 1,0 MPa; Ellenőrző nyomás: 1,5 MPa

     • Környezeti hőmérséklet: -10 ℃ ~ 60 ℃ (jégmentes környezet)

     • Puffer rendszer: Standard beépített állítható hidraulikus ütköző + kétvégű gumipuffer

     • Kenési mód: Olajmentes működés

     • Telepítési mód: Szabványos karimás rögzítés, 4 oldalas mágneses kapcsoló rögzítés elérhető

  3.2 Standard furat és löket kombináció

  3.3 Elméleti fékezőerő (Mértékegység: kN @ 0,5 MPa, kar kimenet)

  3.4 A termék tömegének összehasonlítása (Mértékegység: kg standard lökettel)

4. Alapvető konfigurációs és kiválasztási irányelvek

 4.1 Henger anyagának kiválasztása

     • Gyantahenger (L): Alacsony zajszint és karcmentes a raklapfelületeken. Ideális könnyű/közepes terheléshez (50–200 kg) és nagy sebességű működéshez (≤0,5 m/s), védi a munkadarabokat, miközben biztosítja a stabil megállást.

     • Szénacél görgő (M): Ultra magas kopásállóság és erős ütésállóság. Alkalmas nagy terheléshez (200-500 kg), nagyfrekvenciás kerékpározáshoz (≥1000 alkalom/nap) és zord ipari munkakörülményekhez, hosszú élettartammal.

  4.2 Üzemmód kiválasztása

     • Kettős hatású (D): Kétirányú, szabályozható rögzítés és kioldás maximális fékezőerővel. Nagy terhelésű és nagyfrekvenciás start-stop munkakörülményekhez optimalizálva.

     • Rugós kettős működésű (B): Automatikus kioldás áramszünet esetén, a berendezések és a személyzet biztonságának prioritása. Tökéletes veszélyes állomásokhoz és kikapcsolásvédelmi forgatókönyvekhez.

     • Egyszereplős (T): Rugós kihúzás, légkompressziós visszahúzás üzemmód. Energiatakarékos és költséghatékony, alkalmazható kis terhelésű és alacsony frekvenciájú leállási forgatókönyvekhez.

  4.3 Opcionális nagy teherbírású funkcionális tartozékok

     • Reteszelő mechanizmus (-XC102): Automatikus reteszelés megállás után, hogy megakadályozza a munkadarab visszapattanását és elmozdulását, alkalmas nagy sebességű könnyű terhelésű és elmozdulásgátló állomásokhoz.

     • Manuális feloldási funkció: Kézzel engedje el a kart áramkimaradás vagy berendezéshiba esetén, ezzel biztosítva a biztonságos és kényelmes helyszíni karbantartást.

     • Kar érzékelő kapcsoló: Érzékeli a kar meghosszabbítását és visszaállítási állapotát, támogatja a PLC-csatlakozás vezérlését és az intelligens gyártósorok automatizált reteszelését.

5. Tipikus alkalmazási forgatókönyvek

     • Nagy teherbírású raklap szállítószalagok: 200–500 kg-os nehéz szerszámlemezek megállítására, átviteli pozicionálására és elmozdulásgátlójára specializálódott az autóiparban, a háztartási készülékekben és a logisztikai iparban, stabil, nagy terhelést korlátozó teljesítményt biztosítva.

     • Hegesztő és szerszámgép nehéz állomások: Hegesztőszerelvények nagy terhelésű befogására, szerszámgép be-/kirakodási korlátozására és nehéz formapozicionálására alkalmazható. A pufferszerkezet ellenáll az erős ütéseknek és megakadályozza a hegesztési salak erózióját.

     • Automatizált raktározási és transzferrendszerek: sztereoszkópikus raktári raklap leállításhoz, AGV dokkoló pozicionáláshoz és nagy teherbírású billenő mechanizmus korlátozáshoz használatos, stabil mozgással és megbízható jelvisszajelzéssel.

     • Nagy sebességű nagy teherbírású szállítószalagok: Alkalmas nagy sebességű (≤0,8 m/s) nehéz munkadarabok leállítására görgős és szalagos szállítószalagokon. Az állítható hidraulikus puffer egyenletes és ütésmentes leállítási folyamatot biztosít.

6. 3 lépéses gyors kiválasztási útmutató

     1. Furatméret kiválasztása: Válassza ki a furatot a munkadarab súlyának és a szállítási sebességnek megfelelően. Kövesse a biztonsági szabványt: elméleti fékezőerő ≥ tényleges terhelés × 2. φ50 200 kg alatti terhelés esetén, φ63 200–350 kg terhelés esetén, φ80 350 kg feletti terhelés esetén.

     2. Görgős anyag kiválasztása: Válasszon gyantahengert (L) kis terhelésű és nagy sebességű forgatókönyvekhez; válasszon szénacél görgőt (M) nagy terhelésű és nagyfrekvenciás kerékpározási forgatókönyvekhez.

     3. Funkcionális konfiguráció kiválasztása: Válassza a kettős működésű (D) + szénacél hengert nagy terhelésű és nagyfrekvenciás munkakörülményekhez; reteszelő mechanizmus (-XC102) hozzáadása a visszapattanás elleni követelményekhez; a rugóterhelésű (B) típust alkalmazza a biztonsági prioritású állomásokhoz.

Egy mondat összefoglalása

     A SOLH RS2H sorozat továbbfejlesztett, nagy teherbírású ütközőhengere 30%-kal nagyobb fékezőerővel, könnyű, kompakt szerkezettel, állítható hidraulikus ütközővel és kettős görgős opciókkal rendelkezik, amelyek nagy stabilitású, ütésálló és karbantartásbarát professzionális leállítási megoldásokat kínálnak 50–500 kg-os nagy terhelésű automata szállítószalagokhoz.
