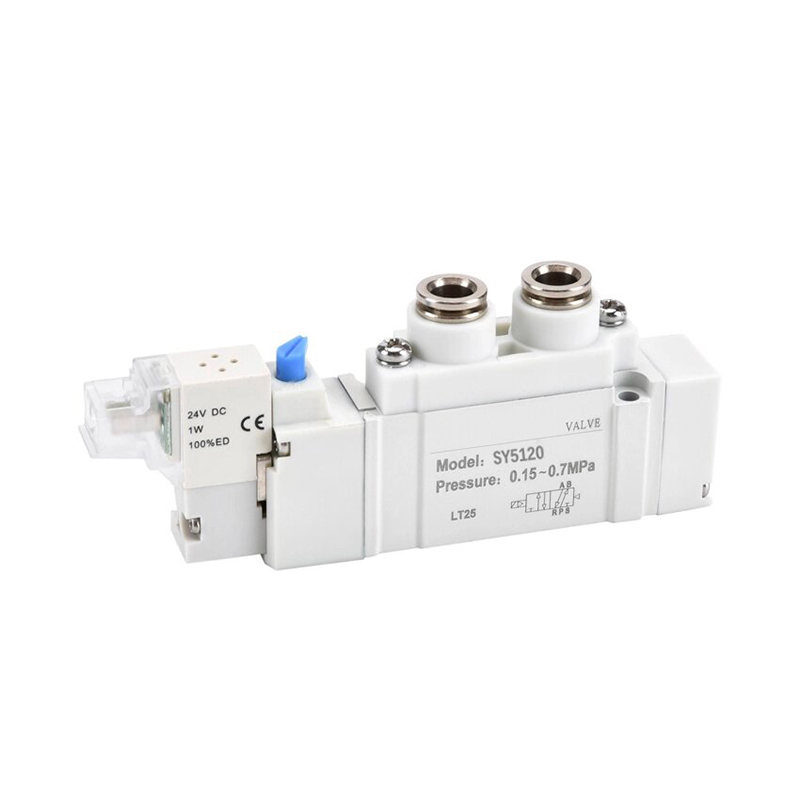

SY sorozatú pilótavezérlésű 5-portos mágnesszelep

Márka:SOLH a Richge Technology által

Termék pozicionálás

     A SOLH SY sorozat egy mainstream, pilóta által működtetett 5-portos mágnesszelep, ultrakompakt testtel, rendkívül alacsony energiafogyasztással és jelentősen megnövelt áramlási kapacitással. Alapvető irányvezérlő alkatrészként szolgál a hengerek oda-vissza mozgatásához és a pneumatikus áramkörök kapcsolásához minden automatizált gyártóberendezésnél, teljes mértékben cserélhető az eredeti SMC SY sorozattal.

Teljes sorozatú méretbesorolás és megfelelőségi kör

Univerzális mag műszaki előírások

  1. Áramkör típusok:

     -- 5/2-utas (egyrugós visszatérő / kettős reteszelő tekercs);

     -- 5/3 utas (3 központi funkció: középen zárva / középen kipufogó / középső nyomású táp)

  2. Üzemi nyomástartomány

     -- Belső pilot: 0,1 ~ 0,7 MPa

     -- Külső pilot (vákuummal kompatibilis): -100 kPa ~ 0,7 MPa

  3. Üzemi hőmérséklet: -10 ~ 50 ℃ (nincs jegesedés a levegőforrásban)

  4. Tekercs energiafogyasztása: Szabványos tekercs 0,35W; energiatakarékos kis teljesítményű tekercs csak 0,1 W

  5. Védelmi fokozat: Dugaszolható csatlakozó IP65; elosztó szerelőalap IP67

  6. Élettartam: réstömítő orsó akár 200 millió ciklusig; rugalmas tömítés akár 70 millió ciklusig

  7. Standard feszültségopciók: DC12V / DC24V (tömeges főáram); AC110V / AC220V

Szerkezeti és alapvető teljesítménybeli előnyök

  1. Gyorsan bedugható gyűjtőcsőrögzítő szerkezet

     -- Közvetlenül az SS5Y sorozatú elosztó aljára pattintható, gyors össze- és szétszerelés, egyszerű egyszelepes karbantartás a teljes szelepsziget szétszerelése nélkül.

  2. Ultra-alacsony energiatakarékos tekercs

     - Opcionális 0,1 W-os kis teljesítményű tekercs, alacsony hőtermelés, tökéletesen alkalmas hosszú távú, folyamatos feszültség alatti munkakörülményekre, nagymértékben csökkenti a gyári sűrített levegő és az energia költségeit.

  3. Nagymértékben optimalizált High Flow Runner

     -- Belső áramvonalas optimalizált kialakítás, az áramlási kapacitás körülbelül 80%-kal nőtt a régi generációs mágnesszelepekhez képest, ami gyorsabb hengerkihúzási/visszahúzási sebességet tesz lehetővé nyomásveszteség nélkül.

  4. Beépített Pilot Filter képernyő

     -- Beépített apró szűrőháló a vezérlőszelep bemenetén, hogy megakadályozza a port és a szennyeződéseket, hatékonyan csökkentve az orsó elakadásának meghibásodásának arányát és meghosszabbítva az élettartamot.

  5. Többirányú, rugalmas portelrendezés

     -- Levegőnyílások állnak rendelkezésre az oldalsó / felső / alsó három irányban, szabadon beállíthatja a csövek útvonalát, hogy elkerülje a mechanikai interferenciát a kompakt berendezés keretein belül.

  6. Moduláris szelepsziget integráció

     -- Tökéletesen illeszkedik az SS5Y3 / SS5Y5 / SS5Y7 / SS5Y9 sorozatú többállomásos elosztó aljzatokhoz, megvalósítja a központosított egységes levegőellátást és -elszívást, a rendezett vezetékelrendezést, és helyet takarít meg a szekrényben.

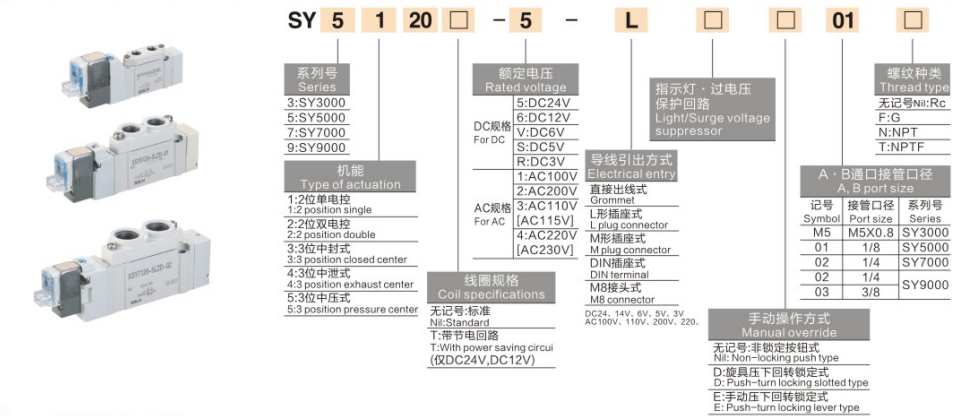

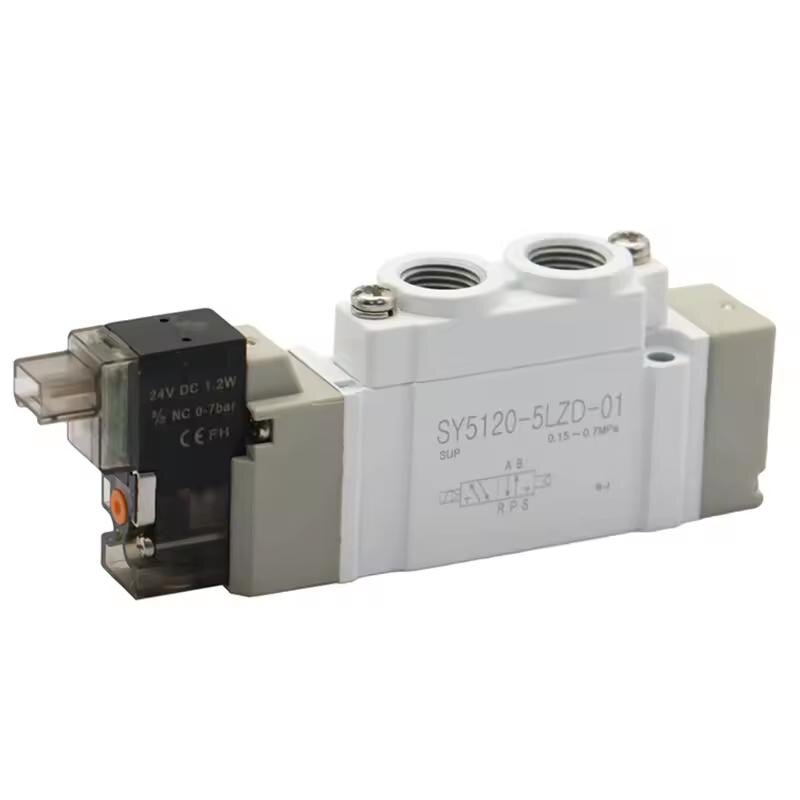

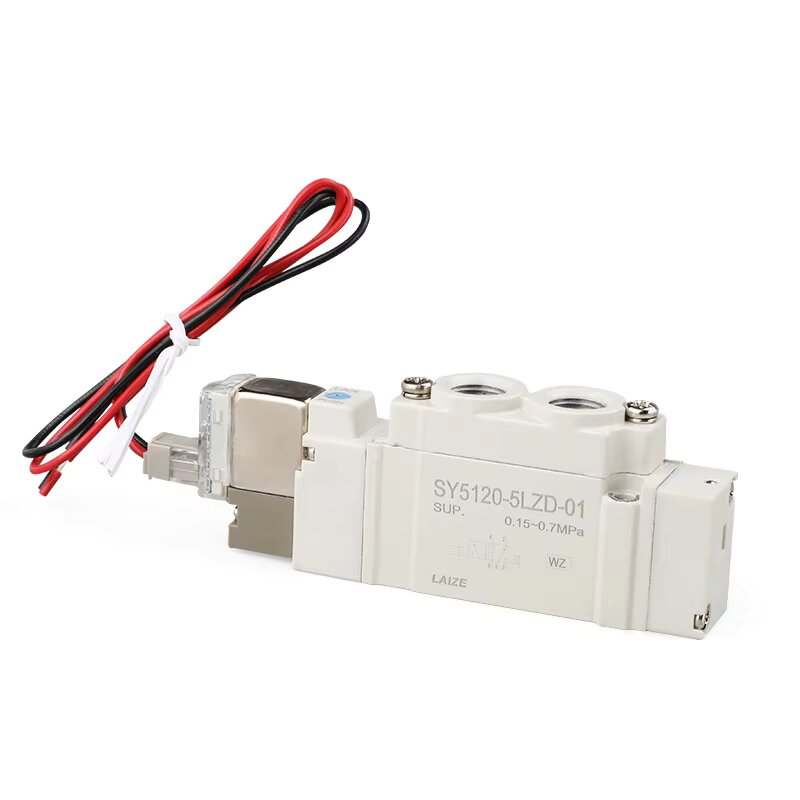

Teljes modellkódolási szabály (Példa: SY5120-5LZD-01)

  1. SY: A pilot által működtetett 5-portos mágnesszelep sorozatkódja

  2. 5: Méret sorozatszáma (5 = SY5000 közepes sorozat)

  3. 1: Áramköri funkció kódja

     1 = 5/2 egyspirálrugós visszatérés;

     2 = 5/2 kettős reteszelő tekercs;

     3 = 5/3 háromállású szelep

  4. 2: Belső szerkezeti alapkód

  5. 0: Szabványos alaprögzítési típus

  6. 5: Tekercs feszültség kódja (5 = DC24V, főáram)

  7. LZ: Aljzat és védelem konfigurációja

     L = L alakú csatlakozóaljzat; Z = beépített LED jelző + túlfeszültség védő áramkör

  8. D: Kézi felülírási kód (nyomó-forgató reteszelő csavarhúzó működése)

  9. 01: Port menet mérete (01 = Rc1/8")

Tipikus ipari alkalmazási forgatókönyvek

     -- Automatizált összeszerelő gyártósorok, félvezető precíziós berendezések, csomagológépek

     -- Autóipari bélyegző és hegesztő gyártósorok, orvosi vizsgálóműszerek

     -- Pneumatikus robotfogók, lineáris csúszóhengerek, rotációs indexelő működtetők

     -- Henger előre/hátra kapcsolás, pneumatikus áramkör be- és kikapcsolás és fordulatszám szabályozás

Egy mondat

     Összegzés ASOLH SY sorozatú, pilot-működtetésű, 5-portos mágnesszelep SY3000/SY5000/SY7000/SY9000 teljes méretű tartományt fed le 0,1 W-os energiatakarékos tekercsekkel, IP65/IP67 por- és vízálló fokozattal, 80%-kal nagyobb áramlással, mint a régi modelleknél, és dugaszolható SS5Y-elosztó-elosztó szeleppel az univerzális vezérléshez. elektronika, autóipar, csomagolás és orvosi berendezések.
