TWH / TWM sorozatú kar görgős dugóhenger | Önzáró nagy teherbírású leállító henger

Márka: SOLH by Richge Technology

1. A termék áttekintése és az alapvető szerkezeti jellemzők

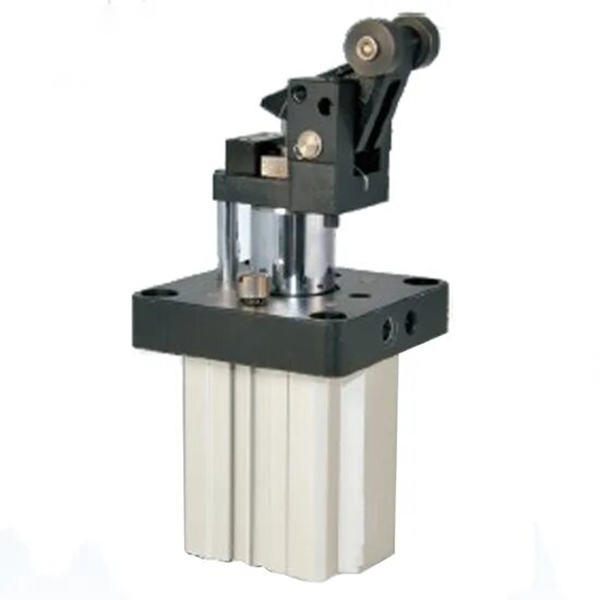

     A SOLH TWH/TWM sorozat emelős görgős típusú, nagy teherbírású dugóhengerek, amelyeket közepes és nagy terhelésű automatizált szállítószalagokhoz terveztek. A φ20 mm-től φ80 mm-ig terjedő furatméreteket lefedő sorozat alapvető előnyei közé tartozik a beépített önzáró visszapattanásgátló mechanizmus, a szabványos állítható hidraulikus ütköző, a nagy merevségű karszerkezet és az integrált karimás rögzítés. Stabilan kezeli a 30–300 kg-os raklapokat és szerszámlemezeket, amelyeket széles körben használnak szállítószalagok leállítására, átviteli pozicionálására és az állomások eltolásgátlóira, és ez a főáramú megbízható ütközőmegoldás közepes és nagy terhelésű automatizálási forgatókönyvekhez.

  1.1 Karos görgős erőt fokozó szerkezet

     A kettős működésű karos görgős kialakításnak köszönhetően a termék emelőerő-erősítést és gördülő érintkező működési elvet alkalmaz. Nagy fékezőerőt biztosít kis ütés mellett és egyenletes gördülési működés mellett, hatékonyan csökkenti a merev ütéseket a munkadarab megállítása során, és védi mind a berendezést, mind a munkadarabokat.

  1.2 Mag önzáró visszapattanásgátló funkció

     Opcionális frissítésként integrált mechanikus önzáró mechanizmussal van felszerelve. A munkadarab ütközésének leállítása után a henger automatikusan reteszeli a kar kart, hogy megakadályozza a munkadarabok visszapattanását és hátralökését, kiküszöbölve az állomás elmozdulási problémáit, és nagymértékben javítja a gyártósor általános stabilitását és pozicionálási pontosságát.

  1.3 fokozatos hidraulikus pufferrendszer

     • φ20/φ25 Kis furat: Nem állítható hidraulikus pufferrel, amely tökéletesen alkalmazkodik a könnyű és közepes terhelésű alacsony sebességű munkakörülményekhez, költséghatékony stabil pufferteljesítménnyel.

     • φ32–φ80 Nagy furat: Állítható hidraulikus pufferrel felszerelt. A felhasználók szabadon forgathatják a beállító tárcsát a csillapítási ellenállás megváltoztatásához, a különböző súlyú és szállítási sebességű munkadarabok hozzáigazítását az ütési energia teljes elnyeléséhez és az ütközésmentes megállás eléréséhez.

  1.4 Nagy merevség és hosszú élettartamú kialakítás

     Megvastagított, kemény krómozott dugattyúrudat és kemény eloxált hengertestet alkalmaz, kiváló kopásállósággal, nyomásállósággal és ütésállósággal. A standard olajmentes működési kialakítás alkalmazkodik a tiszta gyártási környezethez és a hegesztési fröccsenésmentes munkakörülményekhez, alacsony karbantartási igénysel és meghosszabbított élettartammal.

  1.5 Rugalmas telepítés és kapcsolóelrendezés

     A szabványos karimás rögzítés gyors és stabil szerelést biztosít. A hengertest előre le van foglalva szenzorrögzítő hornyokkal, amelyek támogatják a közvetlen mágneses kapcsoló felszerelését, extra tartozékok nélkül. A 4 oldalas rögzítési kialakítás elkerüli a helyszíni szerelési interferenciát, és erős elrendezési képességet biztosít.

  1.6 Modell funkcionális differenciálás

     • TWH sorozat: Szabványos kettős működésű szerkezet maximális leállító erővel, alkalmas nagy terhelésű és nagyfrekvenciás indítás-leállítás forgatókönyvekhez.

     • TWM sorozat: Kettős működésű, beépített rugós szerkezettel, automatikus kioldást valósít meg áramkimaradás után, prioritást ad a berendezések és a személyzet biztonságának magas kockázatú állomásokon.

2. Teljes modellelnevezési szabályok és rendelési példák

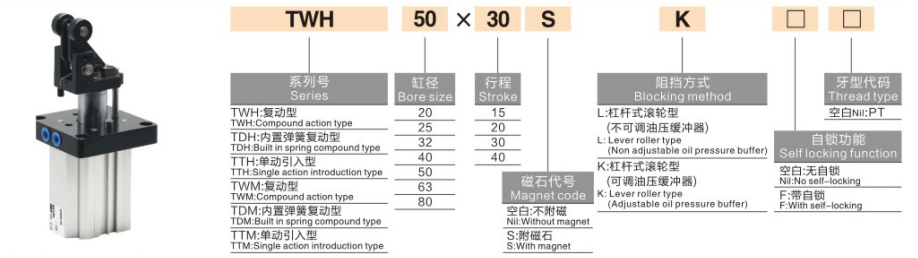

  1. Tipikus modellpéldák: TWH50-30SK-F, TWM63-30K-F

  2. Szabványos rendelési példák

     • Önzáró, közepes terhelésű modell: TWH50-30S-F (φ50 furat, 30 mm löket, nem állítható hidraulikus ütköző, önzáró funkcióval)

     • Biztonsági kikapcsolású modell: TWM63-30K-F (φ63 furat, 30 mm löket, állítható hidraulikus ütköző, beépített rugós biztonsági szerkezet, önreteszeléssel)

3. Általános műszaki paraméterek (20 ℃, 0,5 MPa szabványos állapot)

 3.1 Alapvető előírások

     • Üzemmód: TWH = Kettős hatású; TWM = Kettős működésű, beépített rugóval

     • Üzemi nyomástartomány: 0,05 ~ 1,0 MPa; Ellenőrző nyomás: 1,5 MPa

     • Környezeti hőmérséklet: -10 ℃ ~ 60 ℃ (jégmentes környezet)

     • Puffer konfiguráció: φ20/φ25 = Nem állítható hidraulikus ütköző; φ32~φ80 = Állítható hidraulikus ütköző

     • Kenési mód: Olajmentes működés

     • Telepítési mód: Szabványos karimás rögzítés

  3.2 Standard furat és löket kombináció

 3.3 Elméleti leállító erő (egység: N @0,5 MPa, kar kimenet, TWH)

  3.4 A termék súlya (Mértékegység: kg standard lökettel, TWH)

4. Alapvető konfigurációs és kiválasztási irányelvek

 4.1 Puffertípus kiválasztása

     • S Nem állítható hidraulikus puffer: φ20/φ25 kis furatokhoz ajánlott. Költséghatékony, könnyű terheléshez (≤50 kg) és kis sebességű működéshez (≤0,3 m/s) alkalmas, stabil fix pufferelési teljesítménnyel.

     • K Állítható hidraulikus puffer: Kizárólag φ32–φ80 nagy furatokhoz. Támogatja a szabad csillapítás beállítást, tökéletesen illeszkedik a közepes és nehéz terhelésekhez (50-300 kg) és a közepes-nagy sebességű működéshez (≤0,5 m/s), alkalmazkodik a különböző munkakörülményekhez.

 4.2 Önzáró funkció kiválasztása

     • F önzáró típus (ajánlott): Automatikus reteszelés a munkadarab ütközéses megállítása után, hatékonyan megakadályozva a munkadarab visszapattanását és az állomás elmozdulását. Ideális teljesen automatizált folyamatos szállítószalagokhoz, nagymértékben javítva a működési stabilitást.

     • Nem reteszelő típus: Csak kis fordított hatású és kézi visszaállítású forgatókönyvekre alkalmazható. Nem ajánlott automatikus gyártósorokhoz a rossz pozicionálási stabilitás miatt.

  4.3 Üzemmód kiválasztása

     • TWH Kettős hatású: Maximális fékezőerő kétirányú vezérelhető befogással és kioldással. Nagy terhelésű és magas frekvenciájú start-stop kerékpározási forgatókönyvekhez optimalizálva.

     • TWM rugós kettős működésű: Automatikus kioldás áramszünet esetén, biztosítva a berendezések és a személyzet biztonságát. Elsőbbséget élvez a veszélyes munkaállomásokon és a kikapcsolás elleni védelmi alkalmazásoknál.

5. Tipikus alkalmazási forgatókönyvek

     • Közepes és nagy teherbírású szállítószalagok: 50–300 kg-os raklapok és szerszámlapok megállítására, áthelyezésére és eltolás-gátlójára specializálódott az elektronikai, háztartási gép- és logisztikai iparban, stabil közepes-nehéz terhelést korlátozó teljesítményt biztosítva.

     • Automatizált anyagmozgató sorok: Közepes-nagy sebességű (≤0,5m/s) munkadarab-megállásnál alkalmazva görgős és szalagos szállítószalagokon. Az állítható hidraulikus ütköző lágy és ütésmentes leállítási folyamatot biztosít a munkadarabok védelme érdekében.

     • Szerszámgépek és hegesztőállomások: Alkalmas szerszámgép be-/kirakodási korlátozó és hegesztőszerelvény pozicionálására. Ütésállósága és hegesztési salak elleni védelme révén stabilan alkalmazkodik a kemény ipari munkakörülményekhez.

     • AS/RS és AGV dokkolórendszerek: Sztereoszkópikus raktári raklap leállításhoz és AGV pontos dokkoló pozicionálásához használják. Az önzáró visszapattanásgátló kialakítás stabil működést és megbízható jel-visszajelzést biztosít az intelligens raktári rendszerek számára.

6. 3 lépéses gyors kiválasztási útmutató

     1. Furatméret kiválasztása: Válassza ki a furatot a munkadarab súlyának és a működési sebességnek megfelelően. Kövesse a biztonsági szabványt: elméleti fékezőerő ≥ tényleges terhelés × 2. φ25 50 kg alatti terhelés esetén; φ32/φ40 50–150 kg terheléshez; φ50/φ63 150–300 kg terheléshez.

     2. Puffertípus kiválasztása: Válassza az S nem állítható puffert a φ20/φ25 furatokhoz; válassza a K állítható puffert a φ32 feletti furatok számára, hogy alkalmazkodjon a változó sebességhez és terhelési feltételekhez.

     3. Funkcionális konfiguráció kiválasztása: Válassza az F önzáró funkciót az összes automatikus gyártósorhoz; a kettős működésű TWH alkalmazása nagy terhelésű és nagyfrekvenciás forgatókönyvekhez; válasszon TWM rugós típust a biztonsági prioritást biztosító és a kikapcsolási védelmi állomásokhoz.

Egy mondat összefoglalása

     A SOLH TWH/TWM sorozatú közepesen nagy teherbírású karos görgős ütközőhengerek önzáró, visszapattanásgátló mechanizmust és fokozatos hidraulikus ütközőrendszert tartalmaznak, amelyek stabil, alacsony ütésálló és nagy biztonságú professzionális leállítási megoldásokat biztosítanak a 30-300 kg-os automatizált szállítószalagok és gyártóállomások számára.
