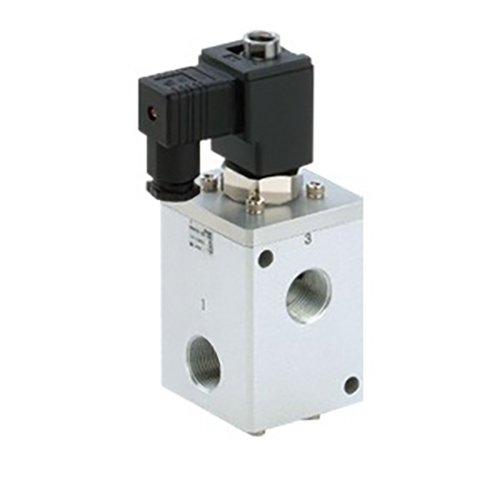

VCH400 (VCH410) sorozatú, nagynyomású, vezérlővel működtetett 3-portos mágnesszelep

Márka:SOLH a Richge Technology által

Termék pozicionálás

     A SOLH által a Richge Technology keretében kifejlesztett és gyártott VCH400 sorozat (általános nevén VCH410) egy nagynyomású, pilótavezérlésű, 3-portos mágnesszelep. Kifejezetten közepes és nagynyomású sűrített levegő- és inert gázvezetékekhez tervezték, maximális névleges üzemi nyomása 5,0 MPa-ig, kiemelkedő áramlási kapacitással és stabil nagynyomású kapcsolási teljesítménnyel rendelkezik, és központi vezérlőelemként szolgál a nagynyomású töltéshez, légtelenítéshez és nyomáskapcsoló ipari berendezésekhez.

Alapvető műszaki jellemzők táblázata

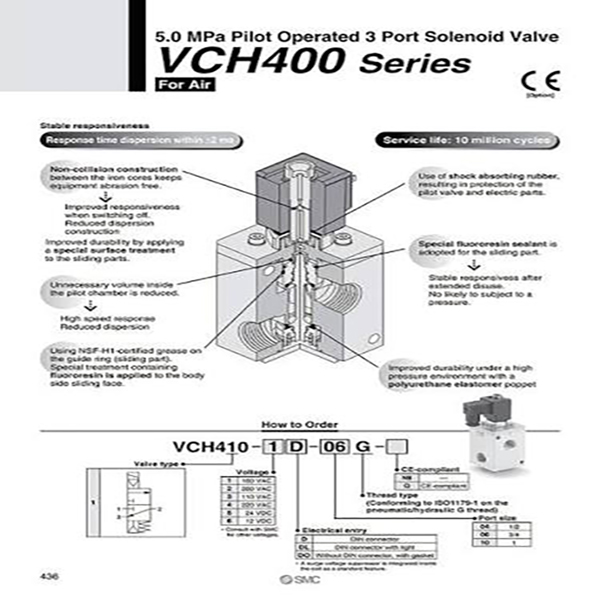

Modellkódolás és funkcionális definíció

Modellkód Példa: VCH410-06-5D

     --VCH410: A sorozat alapkódja

     --06: Portméret kódja (G3/4)

     --5D: DC24V tápegység + DIN elektromos csatlakozó Az utótagkódok a port méretét, a tekercsfeszültséget és a vezetékek termináltípusait fedik le a teljes konfigurációs megkülönböztetéshez.

Funkcionális osztályozás

     --VCH410 (Normally Closed NC): Kimeneti port automatikusan szellőzik, amikor ki van kapcsolva, ideális a fő levegőellátás be- és kikapcsolásához.

     -- Használható választószelepként és töltő- és légtelenítő hurok vezérléseként; Az ellennyomást és a kapcsolási nyomástartományt a csővezeték tervezése előtt meg kell erősíteni.

Kulcskiválasztási irányelvek

     -- Az alapvető paraméterek megerősítésének prioritása: üzemi nyomás, port menetmérete, NC/NO funkció, tekercsfeszültség és elektromos kábelezési interfész.

     --A nagynyomású kapcsoláshoz vagy a kettős nagy/alacsony nyomású konverziós munkakörülményekhez illessze össze a SOLH VCHR sorozatú nagynyomású szabályozókkal a közbenső kör nyomásának stabilizálása érdekében.

     --Tiszta, száraz levegőellátást igényel ≤5 μm szűrési pontossággal; Az olajköd és a szemcsés szennyeződések felgyorsítják a tömítések kopását és drasztikusan lerövidítik az élettartamot.

Telepítési és karbantartási utasításokTelepítési szabályok

     --Tiltott szerelési irány: A tekercs soha nem nézhet lefelé, hogy elkerülje a por, víz és idegen részecskék bejutását az armatúra-szerelvénybe és elakadást.

     -- Szabványos menet meghúzási nyomaték:

         *G1/2, G3/4 menetes csatlakozók: 28–30 N·m

         *G1 menetes csatlakozó: 36–38 N·m

Szokásos karbantartási követelmények

     -- Rendszeresen ellenőrizze a tömítési teljesítményt és az elektromos vezetékek tömítettségét.

     -- A teljes kapcsolási ciklust 30 naponta egyszer indítsa el, hogy megakadályozza az orsók tapadását és a hosszú távú statikus állapot okozta eltömődést.

Egy mondat összefoglalása

     A SOLH VCH410 nagynyomású előtétszelepes 3-járatú mágnesszelep akár 5,0 MPa üzemi nyomást is támogat, poliuretán elasztikus tömítéssel, nagy átfolyású G szabványos csatlakozókkal és 10 milliós ciklus élettartammal, megbízható, dedikált kapcsolószeleppel a közepes és nagynyomású levegő és inert gáz töltő- és légtelenítő ipari vezérlőáramköreihez.
