VM1 (VM100) sorozatú Mini 2/3 portos mechanikus szelep

Márka: SOLH by Richge Technology

 Termék pozicionálás

     A VM1 (VM100) sorozat egy miniatűr, 2/3 portos mechanikus szelepszelep, amely teljesen felcserélhető az eredeti SMC modellekkel. Megbízható tömítőanyag-tömítő szerkezettel rendelkezik, ultrakompakt, könnyű vázlattal, széles üzemi nyomástartománnyal, amely lefedi a vákuumot és a pozitív nyomást, valamint számos cserélhető működtetőfejet. Széles körben használják berendezések helyzetérzékelésére, lökethatár érzékelésére, kézi léptetésre és kis légköri kapcsolásra kompakt automatizált gépeken.

Alapvető műszaki adatok (VM100 / VM1 sorozat)

  1 Alapparaméterek

     -- Áramkör típusok: 2 portos (NC / NO), 3 portos (N.C. / N.O.)

     -- Szerkezet: Közvetlen hatású, szoros tömítési teljesítményű pataktípus

     -- Alkalmazható folyadék: sűrített levegő, inert gáz

     -- Üzemi nyomástartomány: -100 kPa ~ 1,0 MPa (vákuummal kompatibilis)

     -- Környezeti és közepes hőmérséklet: -5 ~ +60 ℃ (nincs belső jegesedés)

     -- Portmenet méretei: M5, Rc1/8 (NPT1/8 és G1/8 opcionális)

     -- Áramlási kapacitás: Cv=0,11, effektív keresztmetszeti terület 2,5 mm²

     -- Nettó tömeg: oldalsó port verzió 60 g, alsó port verzió 67 g (extra könnyű)

     -- Csővezeték-elrendezési lehetőségek: oldalsó port, alsó csatlakozó

     -- Kenési követelmény: Kenésmentes működés

  2. Teljes méretek

     -- Oldalsó portos modell: 11 × 36 × 16 mm

     -- Alsó csatlakozós modell: 11 × 28 × 25 mm

 Áramkör definíció és működési logika (3 portos / 2 portos)

   1. 3 portos típus (VM13x, legnépszerűbb) · 1. port (P): Levegőbemenet

     -- Port 2(A): Vezérlő kimenet

     -- 3. port (R): Kipufogónyílás

     -- Általában zárt NC: nem működtetett → P le van vágva az A-ból, A csatlakozik az R-hez

     -- Normál nyitva NO: Működtetés nélkül → P csatlakozik A-hoz, A levágva R-ről

   2. 2 portos típus (VM12x)

     -- Port 1(P): Folyadék bemenet

     -- 2(A) port: Vezérlő kimenet

     -- Normálisan zárt logika: A levegőjárat megnyomásakor kinyílik, elengedés után levág

Cserélhető működtetőfejek teljes választéka

 1. Alapvető egyenes dugattyútípus

     -- VM130 / VM120: Szabványos 4,8 mm-es löketű dugattyú

     -- VM130U / VM120U: Rövid, 2,5 mm-es löketű dugattyú

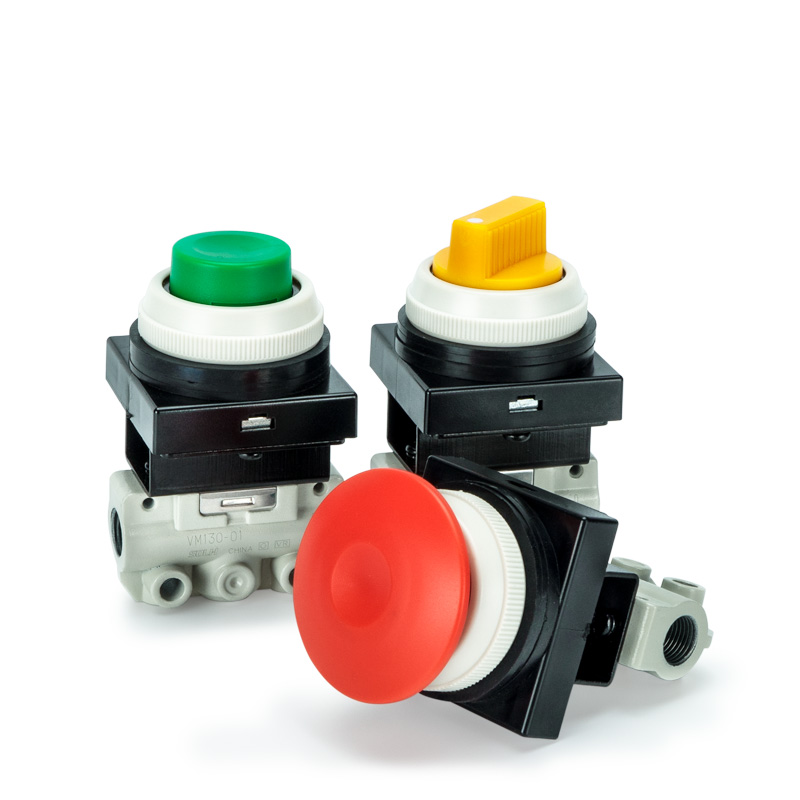

 2. Nyomógomb típusa (kézi léptetés)

     -- VM132 / VM122: Lapos szabványos nyomógomb

     -- VM132Y / VM122Y: Sárga gombafej a vészleállításhoz és jó láthatósághoz

     -- VM132G / VM122G: Zöld visszajelző nyomógomb

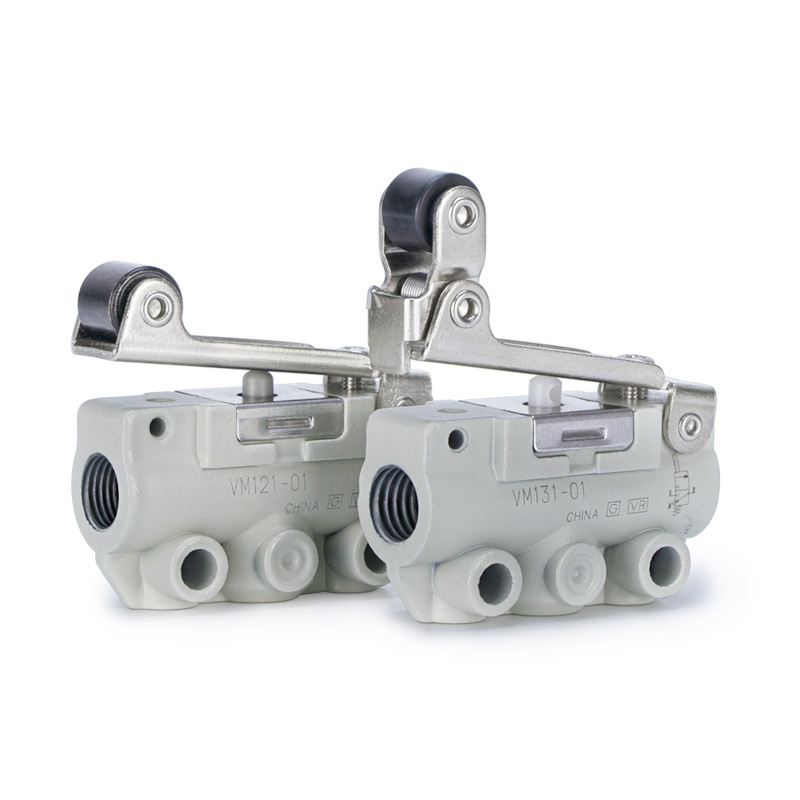

  3. Görgőkar típusa (löket- és határérzékelés)

     -- VM131 / VM121: Szabványos egyenes görgőkar

     -- VM131U / VM121U: Rövid futású görgőkar

     -- VM133 / VM123: Egyirányú, visszapattanásgátló görgőkar

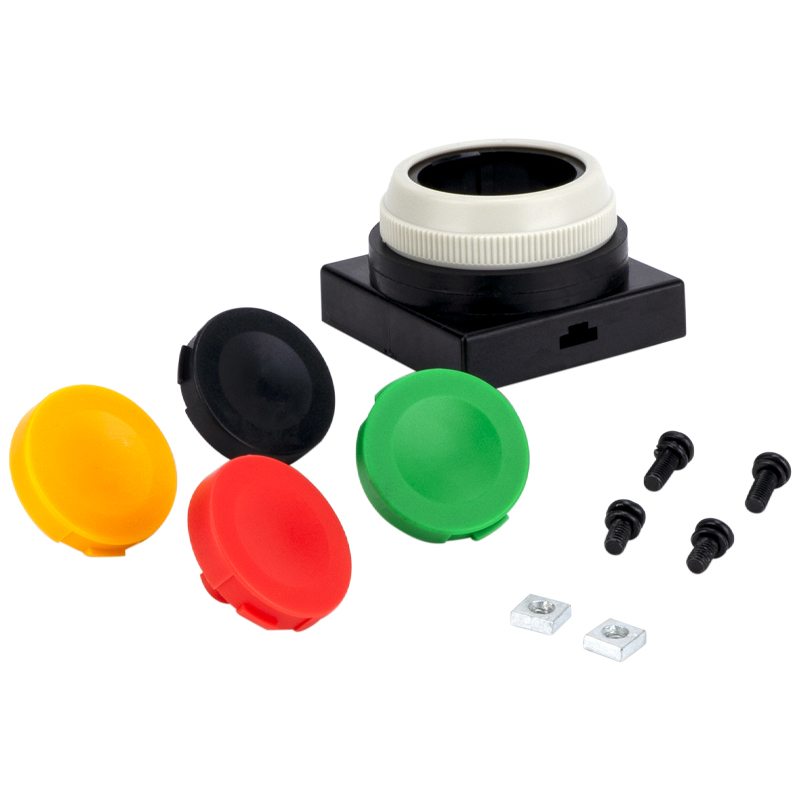

  4. Opcionális kiegészítő működtetők

     Zsanérkar, billenőkar, zárható forgatógomb és több testreszabott kioldófej

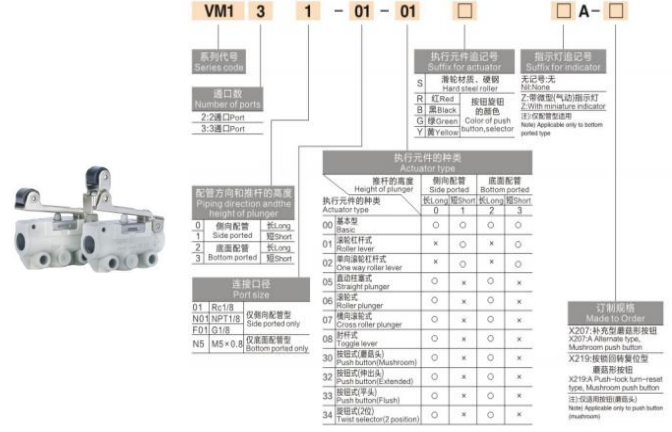

 Modellkód magyarázata

  1.  (Példa: VM131-01-01A)

     -- VM131: 3 portos áramkör + görgős kar működtető

     -- 01: Csatlakozómenet kódja (M5=M5; Rc1/8=01; NPT1/8=N01; G1/8=F01)

     -- 01: Oldalsó port elrendezése (02 = alsó port elrendezése)

     -- Utótag kódja: A=standard; Y = sárga gomba; G=zöld gomb; U = rövid löket

  2. Közös szabványos modellek

     -- VM131-01-01A: 3-portos görgőkar, Rc1/8, oldalsó port (leggyakrabban használt)

     -- VM132-M5-00A: 3 portos lapos nyomógomb, M5 menet, alsó csatlakozó

     -- VM130U-01-N01Y: 3-portos rövid dugattyú, NPT1/8, sárga gombás vészfej

A termék fő előnyei

     - Ultra-kicsi és rendkívül könnyű: Csak 60 g, 11 mm-es keskeny szélességben, tökéletes belső gépbeágyazáshoz és sűrű panelrakásos telepítéshez

     - Széles univerzális nyomástartomány: kompatibilis a teljes vákuummal 1,0 MPa pozitív nyomásig a többcélú körvezérléshez

     -- Tartós tömítési szerkezet: Kiváló légtömörség, hosszú élettartam és erős porszennyeződésállóság

     -- Rugalmas csövek és szerelés: oldalsó/alsó portok, oldalsó rögzítés, alsó rögzítés, opcionális konzol alap (VM1-B)

     -- Kenésmentes kialakítás: Alacsony karbantartási költség és tiszta légköri működés

     - Teljes működtető-portfólió: megfelel a kézi léptetésnek, a löketkorlátozásnak, a biztonsági vészleállításnak és az összes mechanikus kioldó működési forgatókönyvnek

Tipikus alkalmazási forgatókönyvek

     -- A gép löket végálláskapcsolói: A henger teljes löket helyzetének visszajelzése

     -- Kézi léptetés és berendezés üzembe helyezése: Panel nyomógombos kézi tesztlevegő körök

     -- Biztonsági retesz és vészleállító hurkok: Sárga gombafejű működtető a gép biztonsága érdekében

     -- Mini jig-ek és rögzítőelemek: Pneumatikus kapcsolók rögzítése / kioldása

     -- Vákuumvezérlő áramkörök: Stabil kapcsolás -100 kPa vákuum alatt

     -- Általános automatizálási berendezések: Mechanikus kioldó levegőjel és pozíció visszacsatoló áramkörök

Egy mondat összefoglalása

     A SOLH VM1 miniatűr mechanikus szelepszelep ultrakönnyű, 60 g-os kompakt testtel, megbízható tömítéssel, teljes vákuummal, ~ 1,0 MPa működési tartománnyal, kettős oldalsó/alsó port-elrendezéssel és komplett cserélhető működtetőfejekkel rendelkezik, amelyek előnyben részesített mechanikus kioldó levegőszabályozó szelepként szolgálnak minden kis automatizált berendezéshez.
