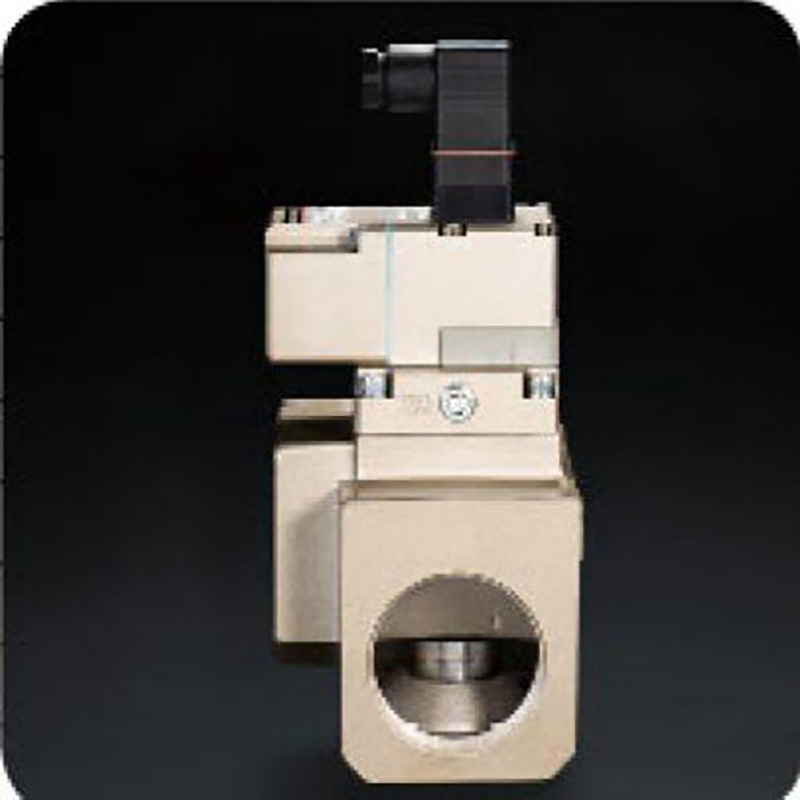

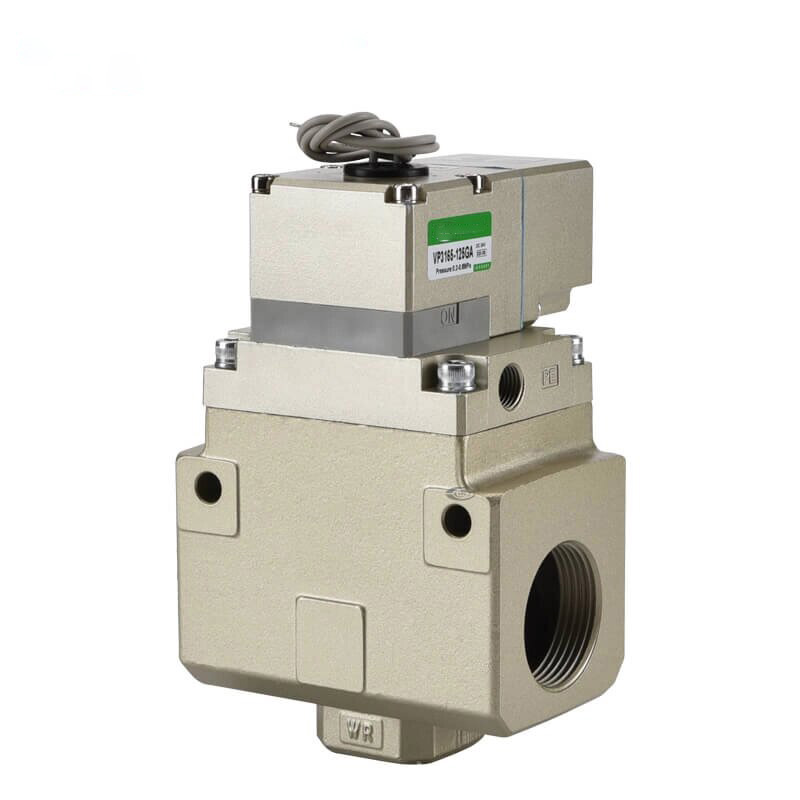

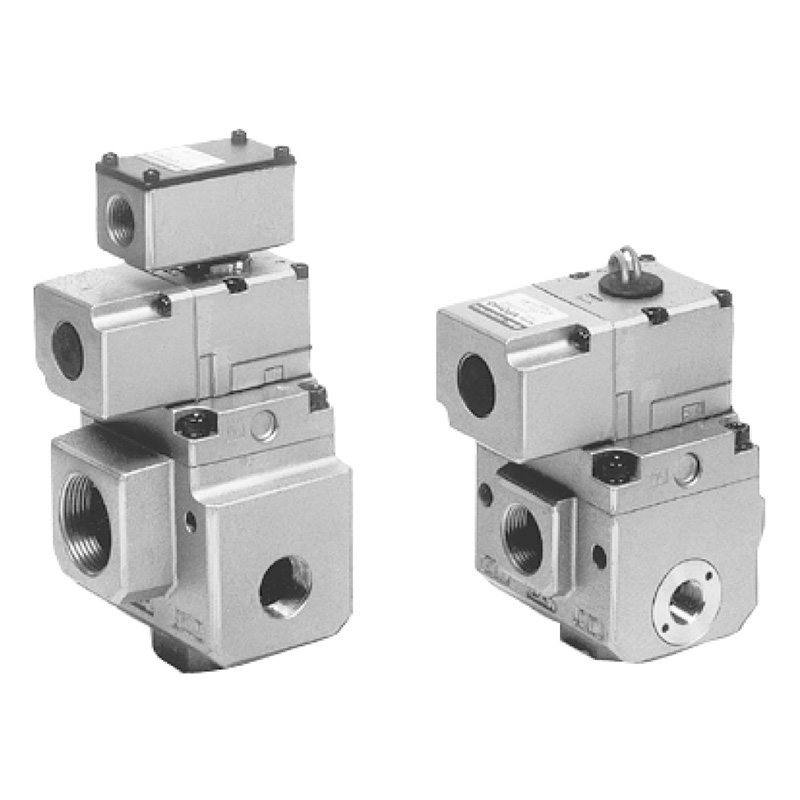

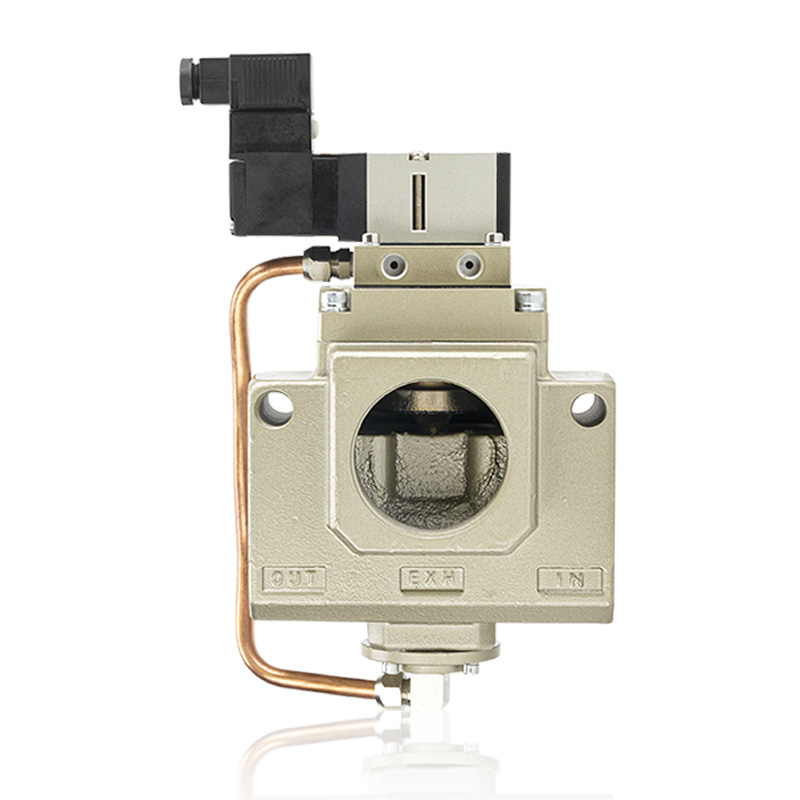

Richge VP sorozat, nagy méretű, 3 portos mágnesszelep

Márka:SOLH a Richge Technology által

Termék áttekintése

     A Richge Technology SOLH márkájú VP sorozata egy kísérleti működtetésű, nagy furatú, 3-járatú mágnesszelep, amely a CE és ASME szabványoknak megfelelően tanúsított. Az ultra-nagy áramlási csatornákkal és többfunkciós energiatakarékos elektromágneses tekercsekkel felszerelt szelep élettartama meghaladja az 50 millió ciklust. Tökéletes kompatibilitást biztosít a SOLH VBA pneumatikus nyomásfokozókkal és VBAT levegőtároló tartályokkal, amelyeket széles körben alkalmaznak a nehéz ipari automatizálásban és a nagyfeszültségű elektromos szekrényvezérlő rendszerekben.

A termék fő előnyei

1. Túlméretezett port és szuper nagy áramlási teljesítmény

     A szabadalmaztatott, optimalizált belső áramlási csatornákkal, amelyeket a SOLH márkanév alatt fejlesztettek ki, a VP sorozat az Rc 3/8"-tól 1-1/2"-ig terjedő portméreteket fed le, a maximális Cv áramlási együttható 7,0-ig, a maximális kipufogógáz-áramlás pedig eléri a 28 dm³/(s·bar). Alacsony nyomásesés-karakterisztikája gyors szelepreakciót és egyenletes levegőellátást tesz lehetővé, teljes mértékben kielégítve a nagy átmérőjű hengerek, a nehéz szorítófülek és a nagy teherbírású automatizálási berendezések nagy áramlású működtetési igényeit.

2. Több fokozatú energiatakarékos alacsony fogyasztású tekercs

     A SOLH VP sorozat saját fejlesztésű, nagy hatékonyságú elektromágneses tekercseket alkalmaz három opcionális teljesítményfokozattal a rugalmas illeszkedés érdekében: standard 1,55 W, közepes energiatakarékos 0,55 W és rendkívül alacsony teljesítmény 0,4 W. A tekercs nagy hajtóerőt tart fenn hosszan tartó, folyamatos működés mellett, és hatékonyan csökkenti a gyári pneumatikus rendszerek teljes energiafogyasztását.

3. Átalakítható NC / NO 3-portos logika, széles médiaadaptáció

     A felhasználók a csővezeték elrendezésének módosítása nélkül válthatnak a normál zárt és alaphelyzetben nyitott üzemmód között, alkalmazkodva a különféle pneumatikus vezérlési logikához. A szelep támogatja a 0–1,0 MPa közötti túlnyomásos köröket és a -101,2 kPa-ig terjedő vákuumkörnyezetet is, jelentősen kibővítve az alkalmazható működési forgatókönyveket.

4. Ipari nagy teherbírású korrózió- és szennyezésgátló szerkezet

     A fő tömítőgyűrű ózonálló HNBR anyagból készült, míg a vezérlőszelep FKM tömítésekkel van felszerelve a megbízható szivárgásmentes teljesítmény elérése érdekében. A beépített miniatűr szűrő megakadályozza, hogy a por- és olajszennyeződés elzárja a pilótaorsót, biztosítva a stabil működést poros és párás ipari műhelyekben. Az iránymentes szerelési kialakítás leegyszerűsíti a helyszíni összeszerelési eljárásokat.

5. Tökéletes illeszkedés a teljes SOLH pneumatikus termékcsaláddal

     Úgy optimalizálva, hogy integrált nagynyomású nyomásfokozó vezérlőegységet alkosson SOLH VBA nyomásfokozókkal és VBAT légtartályokkal a Richge Technology alatt. Támogatja a Schneider BLOKSET elektromos szekrényekkel és más főbb ipari berendezésekkel való illesztést is, csökkentve ezzel az ügyfelek több márkájú szerelési és összeszerelési költségeit.

6. Globális szabványos tanúsítványok és szigorú minőség-ellenőrzés

     Minden SOLH VP szelep a Richge Technology ISO 9001 tanúsítvánnyal rendelkező minőségirányítási rendszere szerint készül, és megfelel a CE, ASME és a nemzeti GB szabványnak megfelelő hitelesítésnek. Minden kész egység teljes nyomásállósági és ciklus-élettartam-teszten megy keresztül, hogy megfeleljen a nemzetközi exportszabványoknak és zökkenőmentesen fogadják a tengerentúli ipari projekteket.

7. Ultra-hosszú élettartam és alacsony karbantartási költség

Az 50 millió kapcsolási ciklus igazolt élettartamával a szelep meghosszabbítja az alkatrészcsere intervallumait és csökkenti a berendezések leállási idejét, így tartós, hosszú távú gazdasági előnyöket biztosít az automatizált gyártósoroknak.

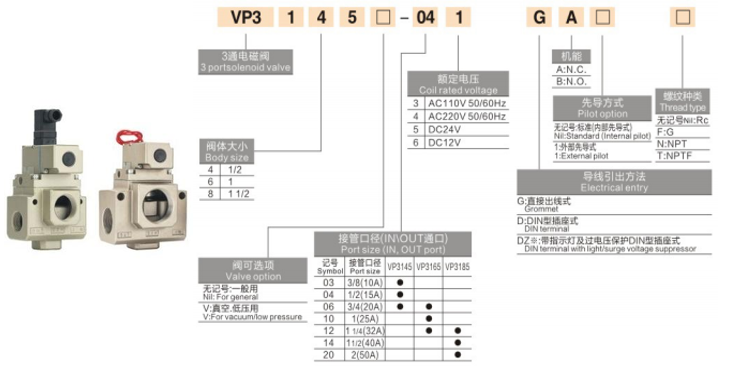

Teljes műszaki specifikációs táblázat

Tipikus alkalmazási forgatókönyvek

     -- Nagy teherbírású automatizálási gyártósorok: nagy hengerek meghajtása, rögzítőelemek rögzítése és a manipulátorok nagynyomású levegőellátásának stabilizálása

     -- Pneumatikus nyomásfokozó rendszerek: a SOLH VBA nyomásfokozókhoz és VBAT levegőtároló tartályokhoz illeszkedő tartóelemek

     -- Nagyfeszültségű elektromos szekrény vezérlés: kompatibilis a Schneider BLOKSET szekrényekkel a gázkör ki-be vezérléséhez

     -- Vákuum és kisnyomású precíziós berendezések: Félvezető feldolgozó gépek és vákuumtartó készülékek

     --Gépjárműipari, elektronikai és csomagológépek: Nagy áramlású gyors légút megfordítása a gyártási ciklus hatékonyságának javítása érdekében

Egy mondat összefoglalása

     A SOLH VP sorozatú, nagy méretű, 3-portos pilot mágnesszelep a Richge Technology alatt rendkívül nagy áramlási kapacitással, többfokozatú energiatakarékos tekercsekkel, kapcsolható NC/NO funkciókkal és 50 milliós ciklusú élettartammal büszkélkedhet, amely optimális nagy teherbírású kapcsolóelemként szolgál pneumatikus nyomásfokozó rendszerekben, vákuumautomatizálásban.
