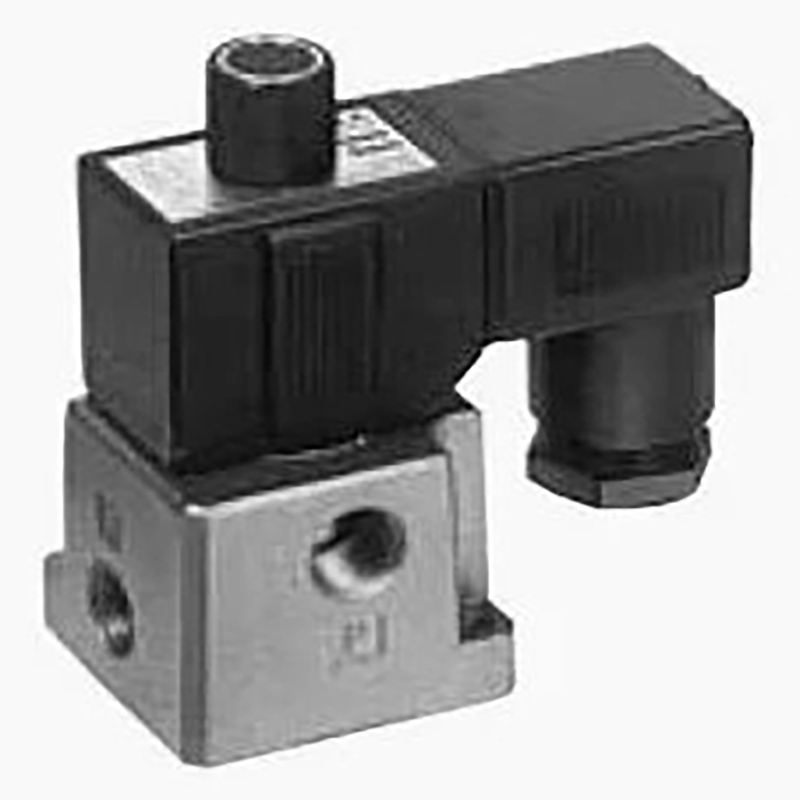

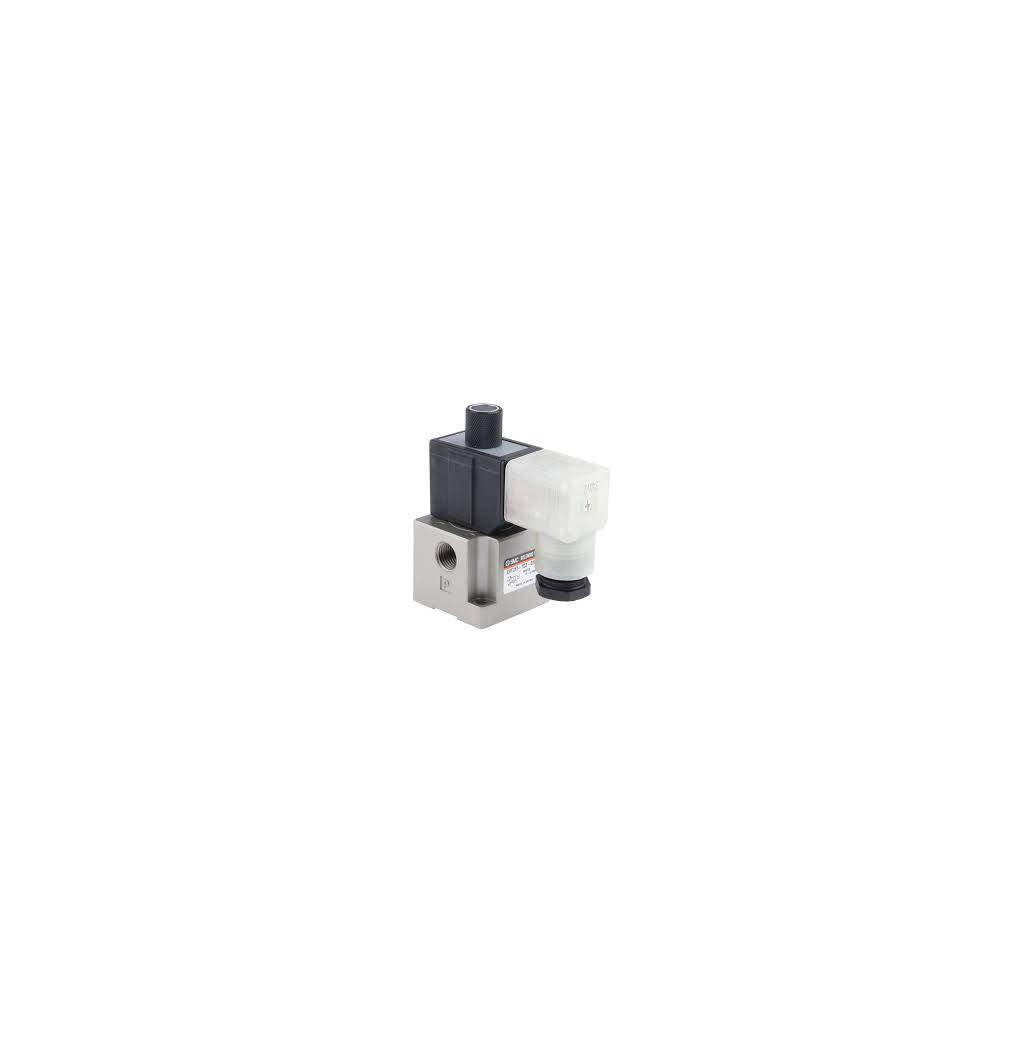

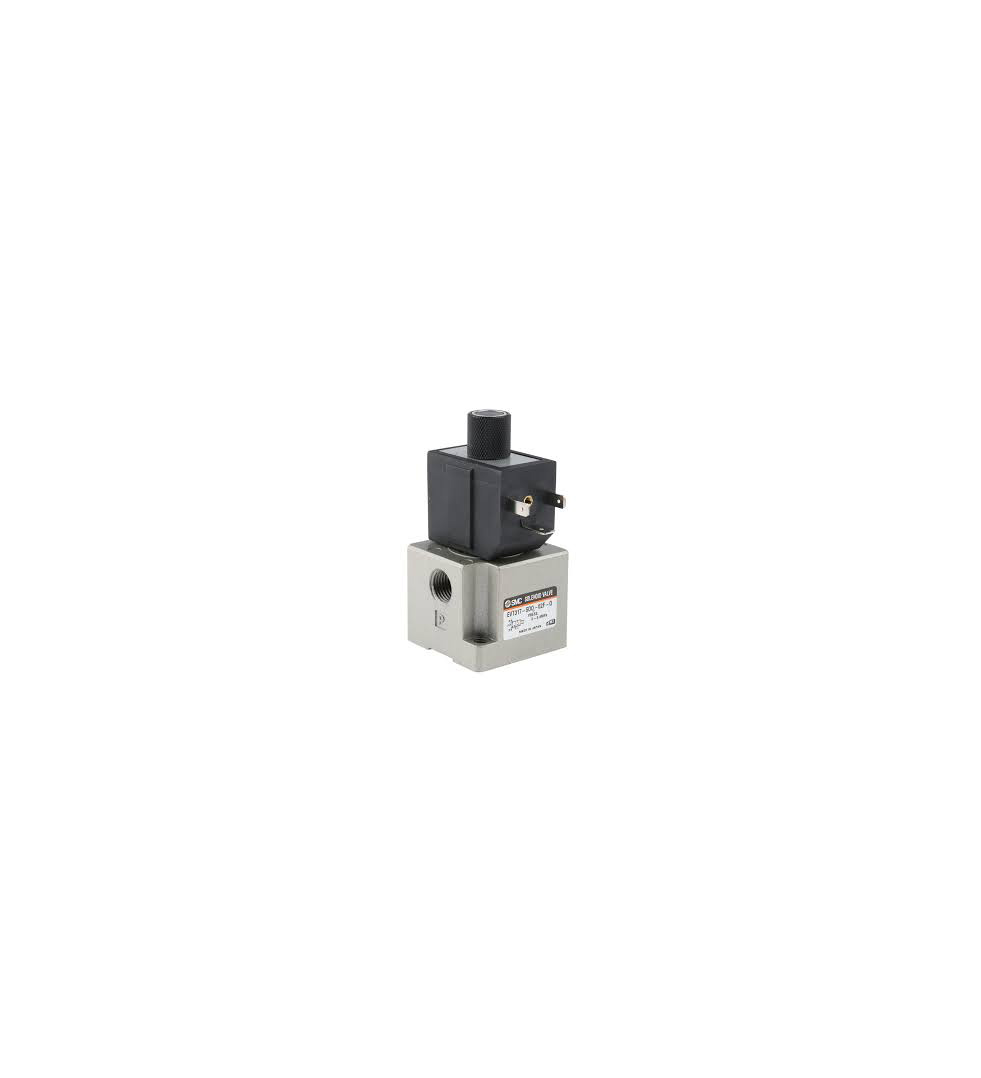

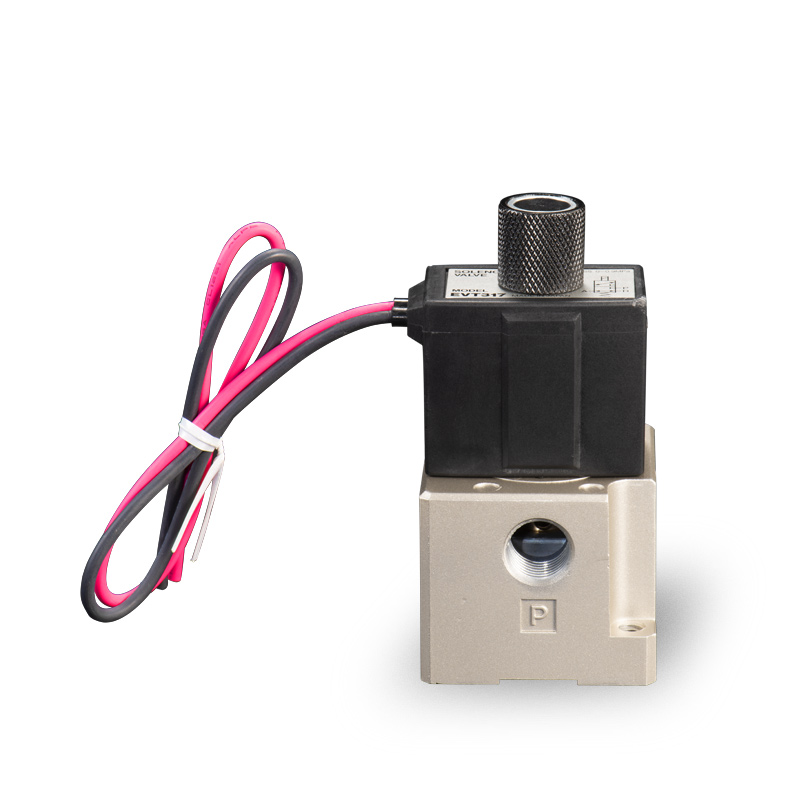

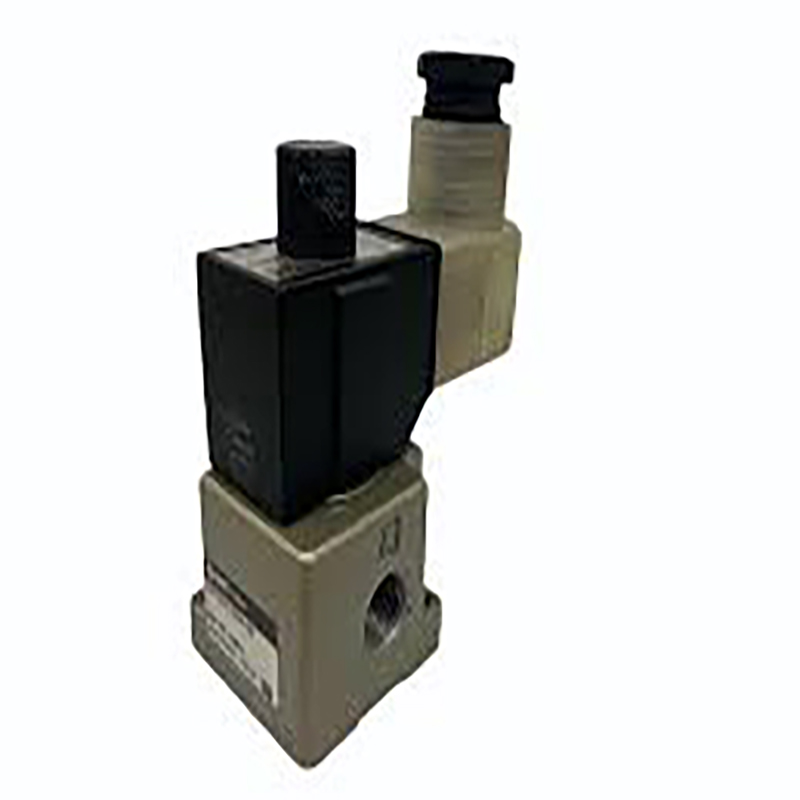

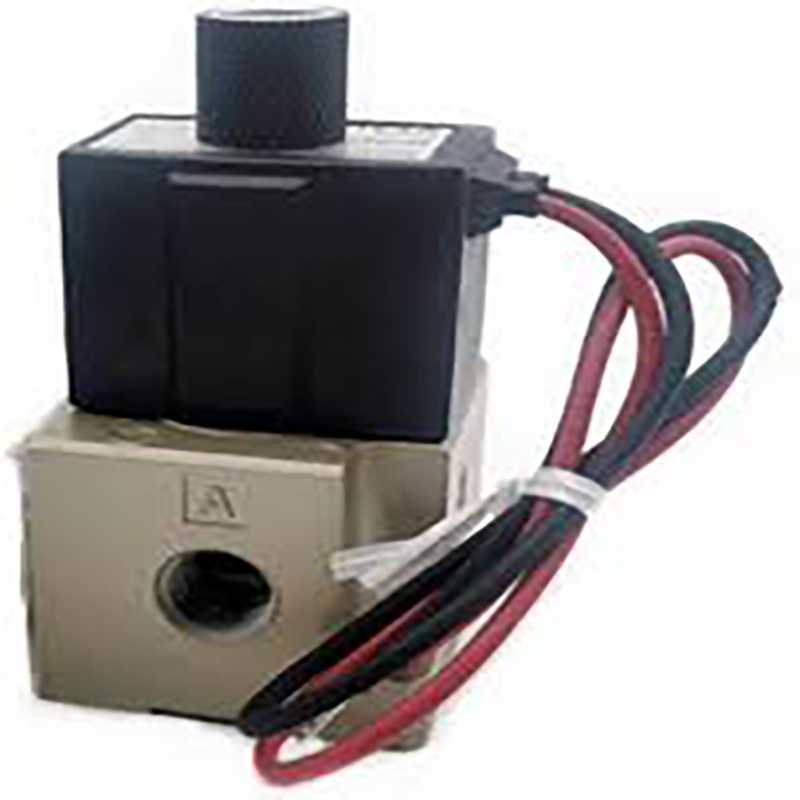

VT317 sorozat 3 portos mágnesszelep – Közvetlen működésű szelepes típus

Márka:SOLH a Richge Technology által

Termék pozicionálás

     A VT317 sorozat egy közvetlen működésű 3-járatú mágnesszelep rugalmas tömítőszerkezettel a SOLH szabvány szerint. Sűrített levegős és inert gáz körökhöz fejlesztették ki, megvalósítja a levegőkör ki- és bekapcsolását, kapcsolást és kipufogógáz-szabályozást. Ez a kompakt nagy átfolyású általános kapcsolószelep, amely támogatja a nulla nyomású indítást, valamint a túlnyomásos és vákuumüzemet, illeszkedik a különféle automatizált berendezések nagy ciklusú munkakörülményeihez.

Főbb főbb jellemzők

     --Közvetlen tartószerkezet zéró nyomású indítással Nincs szükség minimális előterjesztő nyomásra a működéshez. Stabil teljesítmény a teljes pozitív nyomástartományban, 0–0,9 MPa; A vákuumváltozat -101,2 kPa-ig támogatja a nyomást, amely alacsony nyomású, vákuum és közepesen magas nyomású munkakörnyezetekhez illeszthető.

     – 6 egy szelepbe integrált funkció, rugalmas csővezeték kapcsolás 6 kapcsolható üzemmód, beleértve a normál zárt (NC), normál nyitott (NO), áramláselosztót és választószelepet. Az egyetlen egység sokféle pneumatikus áramköri igényt elégít ki kiemelkedő konfigurációs rugalmassággal.

     -- Kompakt karosszéria kiváló áramlási kapacitássalMini teljes méret: 45 × 89,5 × 45 mm; áramlási együttható C=2,6 dm³/(s·bar). Gyors válaszidő ≤30 ms-on belül és maximális kapcsolási frekvencia akár 10 Hz-ig, kiválóan alkalmas nagy sebességű légútváltásra.

     -- Elasztikus tömítés és kenésmentes kialakítás A prémium rugalmas tömítőelemek megbízható tömítettséget és meghosszabbított élettartamot biztosítanak. A kenésmentes működés tisztán és környezetbarát módon tartja a gázköröket, miközben csökkenti a rutin karbantartási költségeket.

 Beépített, nem záródó kézi felülbírálás az egyszerű üzembe helyezés érdekében A szabványos, nem záródó kézi nyomógomb megkönnyíti a helyszíni hibakeresést, a berendezés ellenőrzését és a vészhelyzeti kézi kapcsolást, leegyszerűsítve a telepítési és karbantartási eljárásokat.

     -- Elosztócsőre szerelhető és erős kompatibilitás Támogatja az elosztó egymásra rakott szerelését, és megfelel a szabványos szelepsziget-rendszereknek, ideális központi pneumatikus vezérléshez és többszelepes integrált hurkokhoz.

Teljes műszaki leírás

     --Port elrendezés: 3 portos

     -- Működési struktúra: Közvetlen működésű poppet típusú

     -- Tömítés típusa: Elasztikus gumi tömítés

     -- Alkalmazható közeg: sűrített levegő, inert gáz

     --Üzemi nyomás: 0–0,9 MPa; Vákuumos modell: -101,2 kPa ~ 0,1 MPa

     -- Ellenőrző nyomás: 1,5 MPa

     --Környezeti hőmérséklet: -10℃ ~ +50℃

     -- Válaszidő: ≤ 30 ms

     --Maximális működési frekvencia: 10 Hz

     --Kenési követelmény: Kenésmentes

     --Kézi működtetés: Nem reteszelő kézi felülírás

     --Port szál mérete: Rc 1/4 (02)

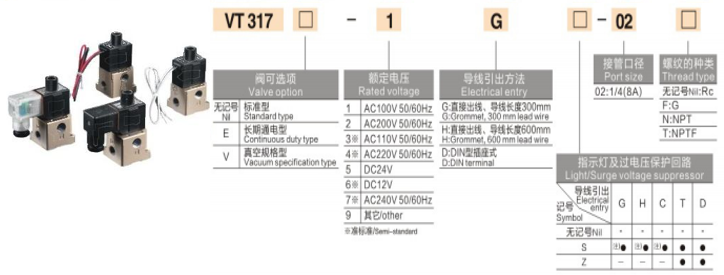

     - Opcionális tekercsfeszültség: DC12V / DC24V, AC110V / AC220V és testreszabott feszültségek

     --Védelmi osztály: Porálló szerkezet4. Tipikus alkalmazási forgatókönyvek · Pneumatikus vezérlőhurkok automatizált szerelősorokhoz, robotkarokhoz és rögzítőelemekhez

     --Légfúvó, folyadéksugaras és vákuum-adszorpciós rendszerek

     -- Csomagoló-, nyomda-, textil-, fa- és élelmiszer-feldolgozó gépek

     -- Zéró nyomású indítást, vákuumkompatibilitást, nagyfrekvenciás ciklust és kompakt telepítési helyet igénylő berendezések

     -- Központosított szelepszigetek és elosztóba integrált pneumatikus vezérlőáramkörök

Egy mondat összefoglalása

     A SOLH VT317 közvetlen működésű 3-portos mágnesszelep nulla nyomású indítással, teljes vákuummal kompatibilis, hat kapcsolható funkcióval, kompakt nagy áramlási teljesítménnyel és karbantartásmentes működéssel rendelkezik, amely költséghatékony univerzális szelepként szolgál az összes automatizálási pneumatikus áramkör ki- és kapcsolási vezérléséhez.
