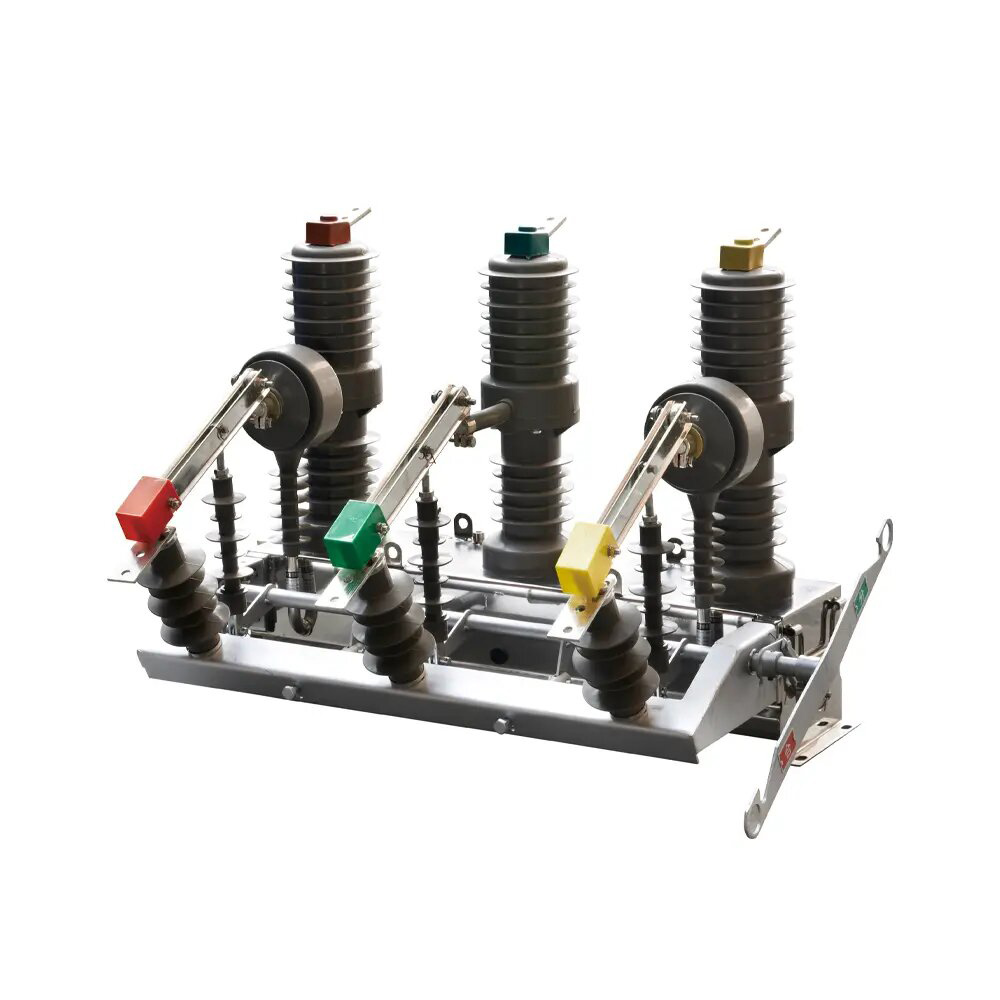

ZW32-12 kültéri vákuumkuxing-megszakító vezérlővel ellátott auto-fellendezővel

ZW32-12 kültéri vákuumkuxing-megszakító vezérlővel ellátott auto-fellendezővel

A ZW32-12 kültéri vákuum-megszakító (a továbbiakban megszakító) egy kültéri energiaelosztó berendezés, amelynek névleges feszültsége 12 kV és háromfázisú AC 50Hz. Elsősorban a terhelési áram törésére és bezárására használják, a túlterhelés és a rövidzárlat áramát az energiarendszerben. Alkalmas védelemre és ellenőrzésre az alállomás, valamint az ipari és bányászati ​​vállalkozási alállomási rendszerek, valamint a vidéki villamosenergia -hálózatok gyakran működnek.

A ZW32-12 sorozatú kültéri AC nagyfeszültségű vákuum-megszakítók megfelelnek a GB 1984 „AC nagyfeszültségű megszakítóknak” és a Nemzetközi Elektrotechnikai Bizottságnak az IEC 60056 „Nagyfeszültségű váltakozó áramú megszakítók” és egyéb szabványok.

A megszakítónak a kis méretű, könnyű, könnyű, kondenzáció és karbantartás nélküli tulajdonságai vannak, és alkalmazkodni tudnak a durva időjárási viszonyokhoz és a piszkos környezethez.

A ZW32-12 kültéri MV vákuum-megszakító a kültéri elosztó berendezés, amelynek névleges feszültségű 12kV, háromfázisú AC 50Hz. Az alállomás, valamint az ipari és bányászati ​​vállalkozások elosztó rendszerében használják a felhasználás védelmére és ellenőrzésére. A vidéki energiahálózat -helyeken is használják, gyakori működéssel a terhelési áram megszakításához és bezárásához, valamint az energiarendszer terhelési és rövidzárlati áramának.

A vákuum -megszakító szigetelése a szilikon gumi burkolatát alkalmazza, hosszabb élettartammal, nagyobb megbízhatósággal, jó időjárási ellenállással, szállításhoz kényelmes, jó besorolás. A működési mechanizmus a miniatürizálást, a nagy megbízható tavaszi működési mechanizmust alkalmazza, az egyszerű szerkezet, a mechanikus élettartam előnyeivel is rendelkezik, akár 10000 -szor.

Ez a megszakító és a vezérlő teljes halmazt képezhet visszahúzóként, távirányító, telemetria, távoli kommunikáció, távoli beállítás négy távoli funkcióként. Termékjellemzők: Nincs égés és robbanásveszély, karbantartásmentes, kicsi méretű, könnyű (kevesebb mint 100 kg), hosszú szolgáltatási élettartam (millió), biztonság és megbízhatóság, egyszerű működés, kényelmes karbantartás és telepítés. Felszerelhető az elektronika PT -vel a rövid távú távirányításhoz, kettős tápellátás -ellátással.

Kapcsolóeszköz és intelligensutomatikus Recloser PreayMentMentering Automation System.

Standard: IEC 62271-100

Jellemzők

1. A megszakító egy háromfázisú rugóstruktúrát alkalmaz, amelynek tulajdonságai a törés teljesítményének, az égés és a robbanásveszély, a karbantartásmentes, a kis méret, a könnyű és a hosszú élettartam nélkül.

2. A megszakító egy teljesen zárt struktúrát alkalmaz, jó tömítési teljesítménygel, amely elősegíti a nedvességálló és az anti-kondenzáció teljesítményének javítását, és különösen alkalmas hideg vagy nedves területeken történő felhasználásra.

3. A háromfázisú oszlopok és az aktuális transzformátorok importált kültéri epoxi-gyanta szilárd szigetelést használnak, vagy háztartási epoxi-gyanta kiszerveződést használnak a szilikon gumi szilárd szigetelés; A magas és alacsony hőmérsékleti ellenállás, az ultraibolya ellenállás és az öregedési ellenállás jellemzői.

4. A működési mechanizmus miniatürizált rugós működési mechanizmust alkalmaz, az energiatároló motor teljesítménye kicsi, és a kinyitás és a bezárás energiafogyasztása alacsony; A mechanizmus átvitele a közvetlen átviteli módot alkalmazza, az alkatrészek száma kicsi, és a megbízhatóság magas. A működési mechanizmust egy lezárt mechanizmus mezőbe helyezik, amely megoldja a működési mechanizmus korróziójának problémáját és javítja a mechanizmus megbízhatóságát.

5. Összehangolható az intelligens vezérlővel az energiaelosztási automatizálás megvalósításához, és kombinálható a Recloser -rel is, hogy automatikusan felépítse a felújító és a metalizátor.

6. A megszakító kétfázisú vagy háromfázisú transzformátorokkal felszerelhető a túláram vagy a rövidzárlat védelme érdekében, és aktuális beszerzési jeleket is biztosíthat az intelligens vezérlő számára; A mérési áramú transzformátorok felhasználói igények szerint adhatók hozzá.

7. Amikor a megszakító záró helyzetben van, az elszigetelő kapcsolót nem lehet kinyitni vagy bezárni; A megszakító csak akkor működtethető, ha az elszigetelő kés teljesen bezárt vagy teljesen kinyitott. A bálék oszlopszigetelői összekapcsolhatók az egyszerű karbantartás érdekében.

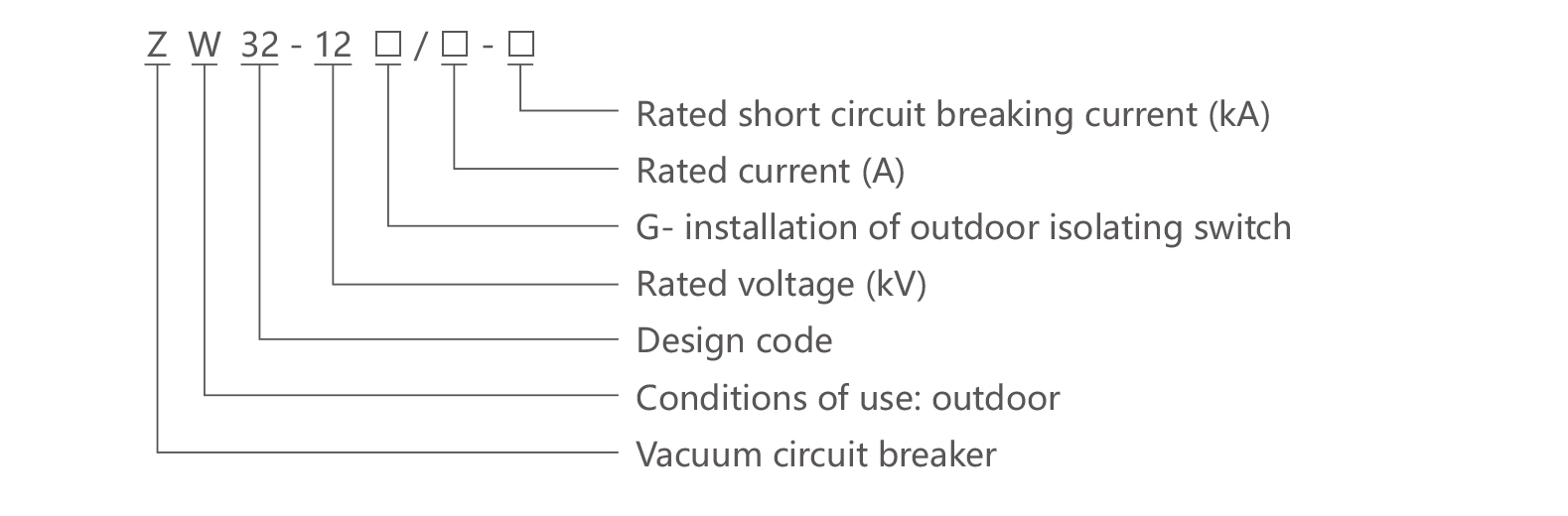

Kiválasztás

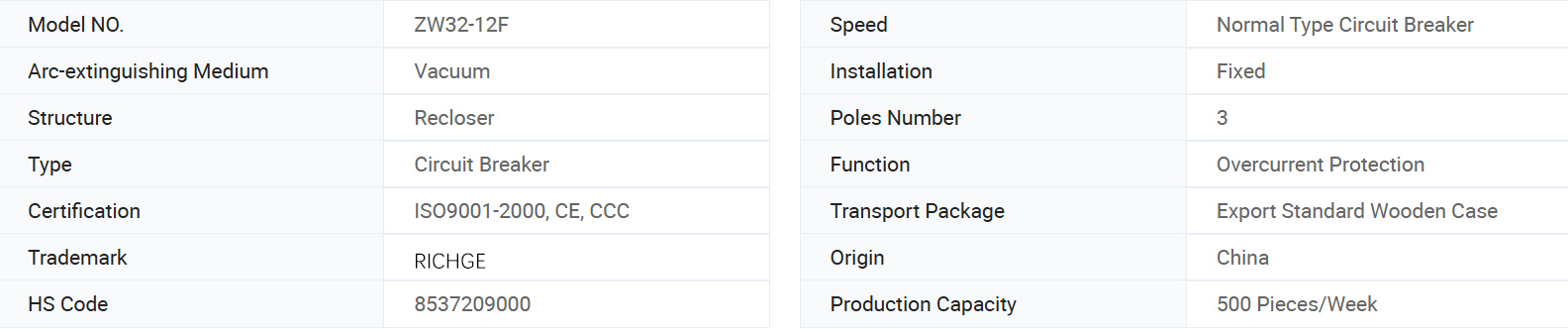

Alapvető információk.

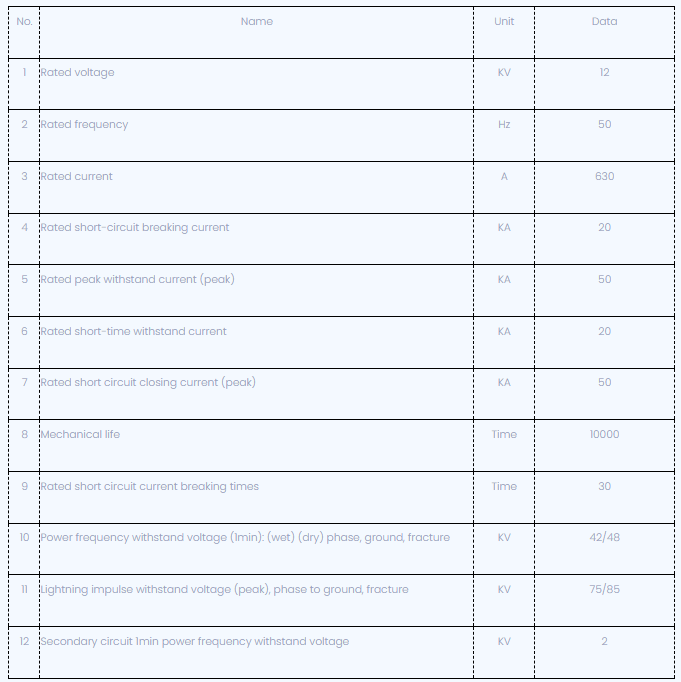

Műszaki paraméter

Dimenziós rajz:

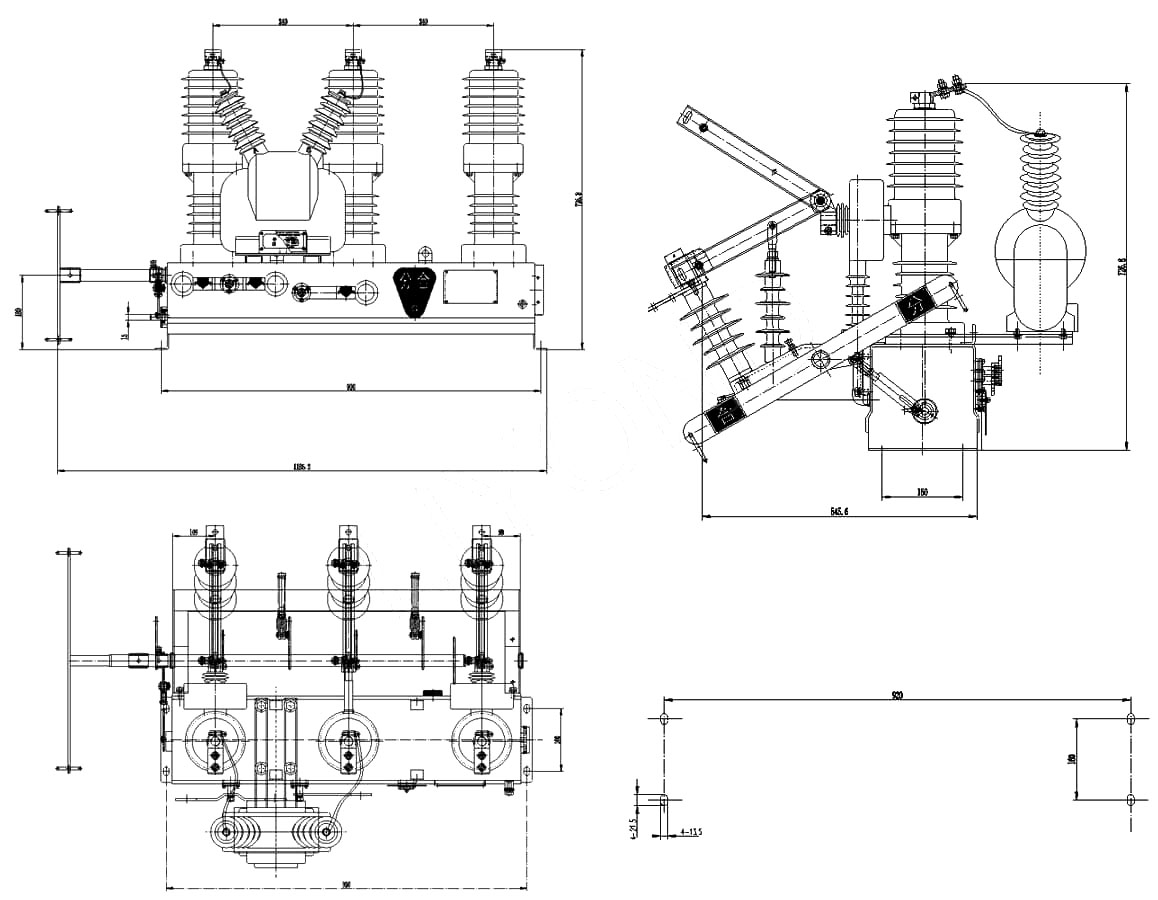

ZW32-12 dimenziós referencia

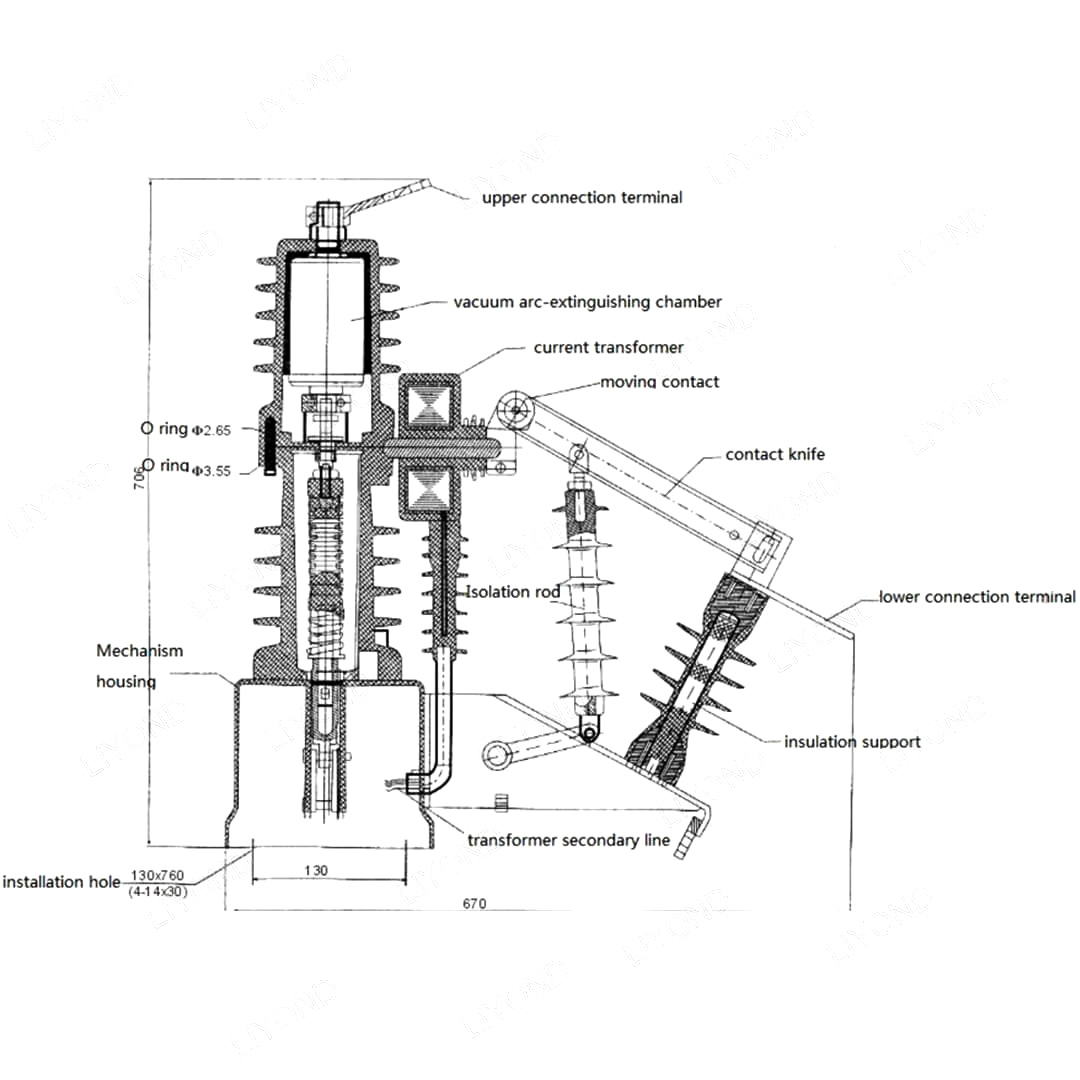

ZW32-12 szerkezeti referencia

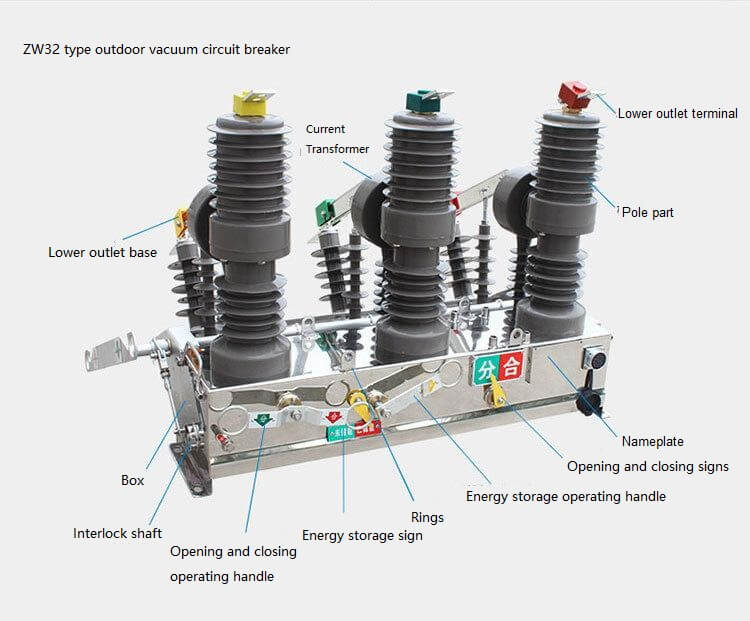

ZW32 Auto Recloser szerkezet

Munkakörülmények

1. környezeti levegő hőmérséklete: -40 ℃ ~+40 ℃;

2. magasság: legfeljebb 2000 m;

3.

4.

5. A kapcsolóberendezések és a vezérlőberendezések rezgése vagy földmozgása figyelmen kívül hagyható;

6. Szennyezés szintje: ⅲ

GYIK

1. kérdés: Ön gyártó vagy kereskedő?

A1: Vezető professzionális gyártó vagyunk.

2. kérdés: Mennyi ideig tart a szállítási ciklus?

A2: Ez a termékkövetelményektől és a mennyiségtől függ. Általában 5-10 munkanapra van szükség a szállításhoz

3. kérdés: Mi az értékesítés utáni szolgáltatásod?

A3: Megválaszolhatjuk a felhasználók kérdéseire, hogy a napi 24 órában megoldják problémáikat, és azonnali technikai támogatást nyújtunk minden termékünkhöz.

4. kérdés: Hogyan oldja meg a minőségi problémákat?

A4: Kérjük, adjon meg részletes fényképeket a minőségi problémákról. Műszaki és minőségi ellenőrzési osztályaink elemzik őket. 2 napon belül kielégítő megoldást adunk.

5. kérdés: Elfogadja a testreszabott szolgáltatásokat?

A5: OEM/ODM szolgáltatásokat nyújtunk, és kinyomtathatjuk a logóját a termékekre. Szakmai műszaki és idézőcsoportunk kielégítő projekteket tud biztosítani a rajzok és a paraméterek szerint.
