ZW32-40.5KV kültéri pólusra szerelt vákuum-megszakító 35kV Auto Recloser

ZW32-40.5KV kültéri pólusra szerelt vákuum-megszakító 35kV Auto Recloser

A ZW32-40.5 sorozatú kültéri nagyfeszültségű vákuum-megszakítókat háromfázisú energiarendszerekben használják AC 50Hz-vel és 35 kV névleges feszültséggel, a terhelési áram elválasztásának és kombinálásának eszközeként A megszakító felépíthető az újbóli vezérlővel, hogy azonosítsa az aktuális jellemzőket, és több automatikus, önellátó PT-t érjen el, mint áramforrás, hogy intelligens megszakítóvá váljon, feszültséggel és aktuális jelkimenettel, és szabályozható; az elektronikus PT által az energia biztosításához, és kitöltheti a túláram-késleltetést, az inrush áram késleltetését, a rövidzárlatú, gyorscsökkentő háromlépcsős kompozit védelmet.

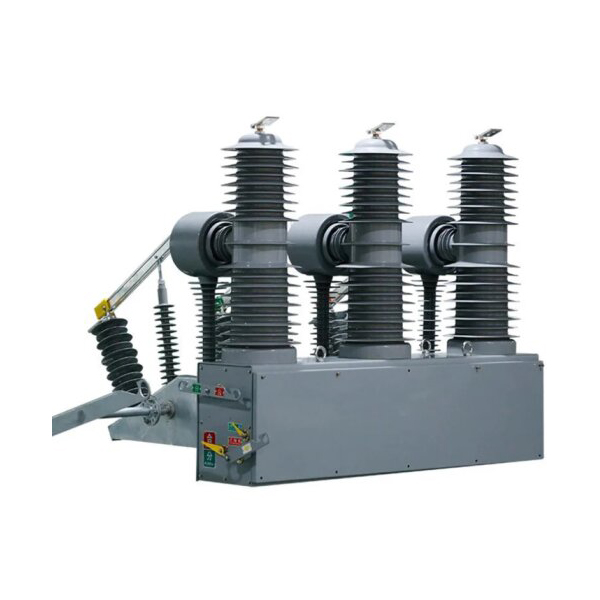

A ZW32-40.5 kültéri nagyfeszültségű vákuum-megszakító elsősorban integrált lezárt pólusból, aktuális transzformátorból, operációs mechanizmusból és doboztestből áll. Az ilyen típusú megszakítót miniatürizálták, és héja kiváló minőségű acéldobozból készül. A Current TrasFormers a felhasználók igényeinek megfelelően választható. ZW32-40.5 Kültéri nagyfeszültségű vákuum-megszakító és az intelligens vezérlő kombináció illesztése. A kapcsoló ki-le működése helyben megvalósítható, és a kommunikációs felületen keresztül távirányítóval is működtethető. A megszakító egyéb információk is továbbíthatók, és a kommunikációs csatorna lehet kábel, Optical Fiber.GPRS/CDMA, GSM, stb.

Jellemzők

(1) ZW32-40.5 termékcsoportok összességében az oszlop típusához, háromfázisú közönséges, egy mechanizmus dobozra szerelve, a megszakító helyiség dinamikus vége az inflexiós karon keresztül, szigetelt kötélrudak a csatlakoztatott mechanizmus kimeneti tengelyéhez. A megszakítóhoz csatlakoztatott mechanizmus és összekötő rúd vízálló dobozban van. A megszakító átviteli mechanizmusa egy összekötő rúdból és egy mankó karból áll, és a megszakító kamra dinamikus végét a mankó karon keresztül, egy szigetelt kötélrúdon, egy összekötő rúdon és egy működési mechanizmuson keresztül csatlakoztatják a működési mechanizmus kimeneti tengelyéhez. A kimeneti tengely forgása arra törekszik, hogy megvalósítsa az ív -oltó kamra dinamikus érintkezését a hasítási és bezárás végrehajtása érdekében.

(2) A ZW32-40.5 sorozatú termékek az áram transzformátorral vannak felszerelve, mindegyik fázis négy tekercset vehet igénybe, amelyek közül kettőt méréshez használnak, kettőt a védelemhez. Az Ügyfél igénye szerint 100: 5, 200: 5, 400: 5, 800: 5, 1000: 5, 1600: 5 Az aktuális transzformátor telepíthető.

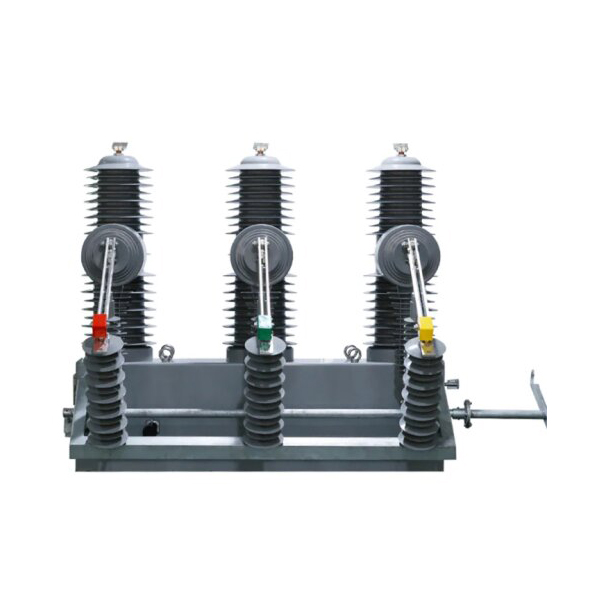

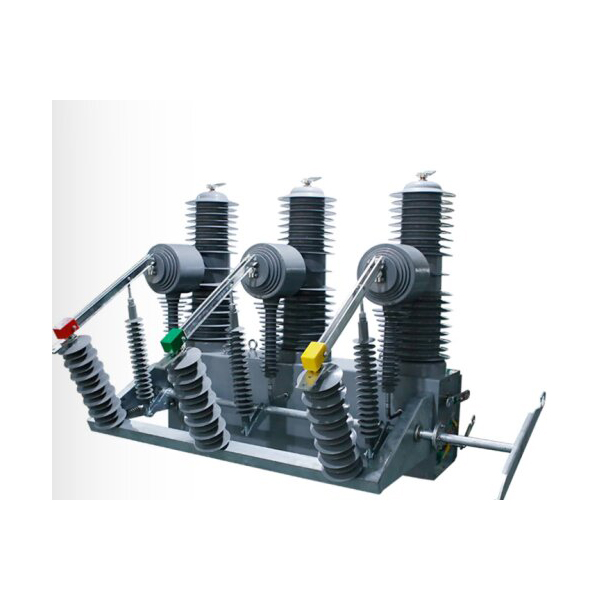

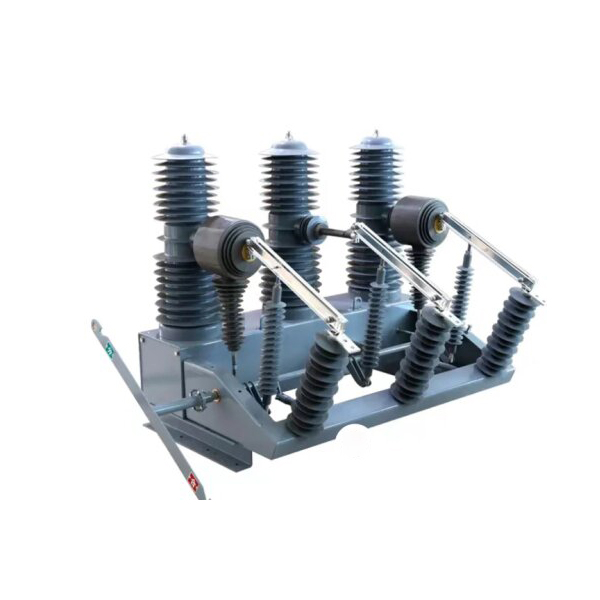

(3) A leválasztó kapcsolók hozzáadhatók a megszakító oldalához, hogy kültéri nagyfeszültségű vákuum-megszakítót és egy kültéri nagyfeszültségű leválasztó kapcsoló kombinációs készüléket képezhessenek, amely növeli a látható leválasztó töréseket és megbízható összekapcsolási művelettel rendelkezik.

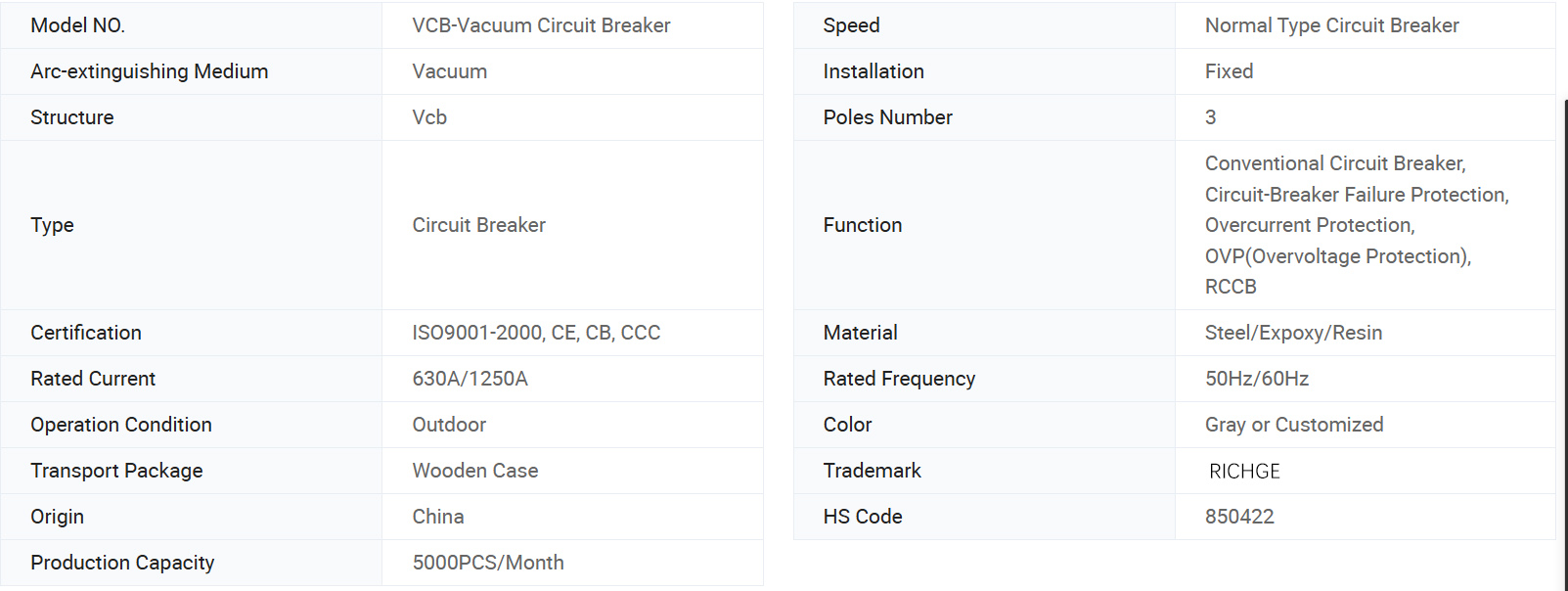

Alapvető információk.

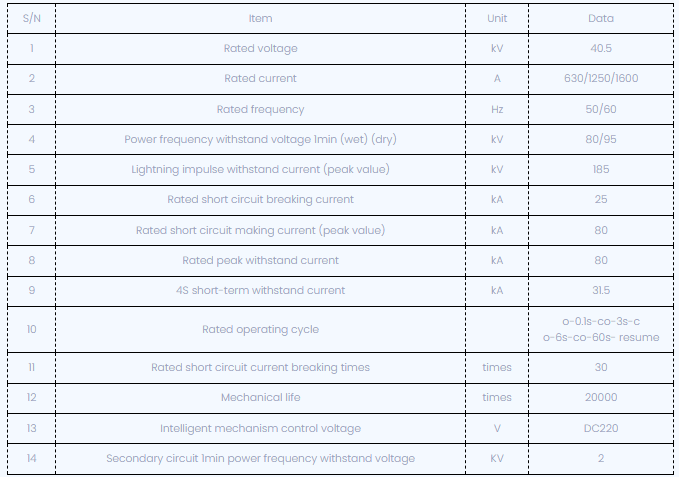

Műszaki paraméter

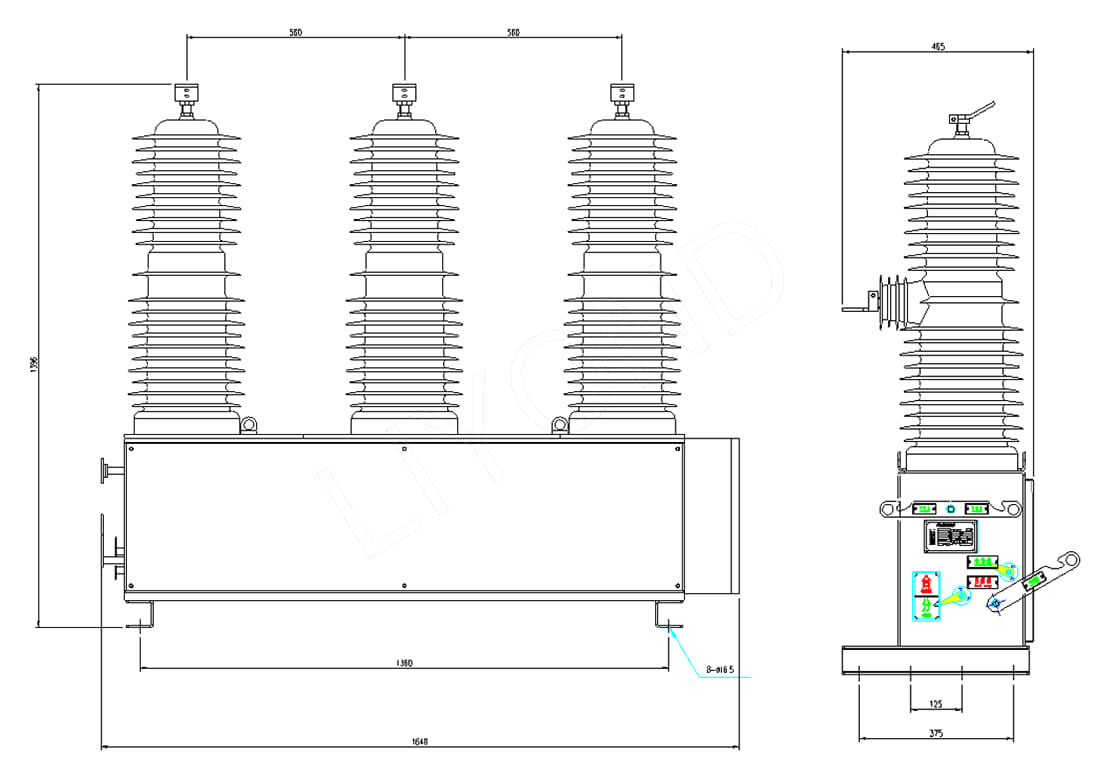

Dimenziós rajz:

ZW32-40.5Dimensions referencia

Rendeléskor kérjük, adja meg a terméktípust, a nevet, a mennyiséget, a névleges áramot, a névleges rövidzárlat-törési áramot, az áram transzformátor áramlányát, az üzemmódot és az üzemi feszültséget stb.

Munkakörülmények

1. környezeti levegő hőmérséklete: -30 ℃ ~+60 ℃;

2. magasság: legfeljebb 2000 méter;

3. A szélsebesség nem haladja meg a 34 m/s;

¨ A rezgések vagy a talajmozgások a kapcsolóberendezés és a vezérlőberendezés kívülről elhanyagolhatóak;

4. Szennyezés szintje: IV. Szint;

5. Tárolási hőmérséklet -40 ℃ ~+85 ℃.
