AC sorozatú pneumatikus FRL kétegységes kombó

AC sorozatú pneumatikus FRL kétegységes kombó | AF+AR légszűrővel és szabályozóval integrált levegőforrás-kezelő egység

Márka: SOLIH by Richge Technology | Szabványos ipari pneumatikus levegőforrás-kezelő egység

1. Termék áttekintése

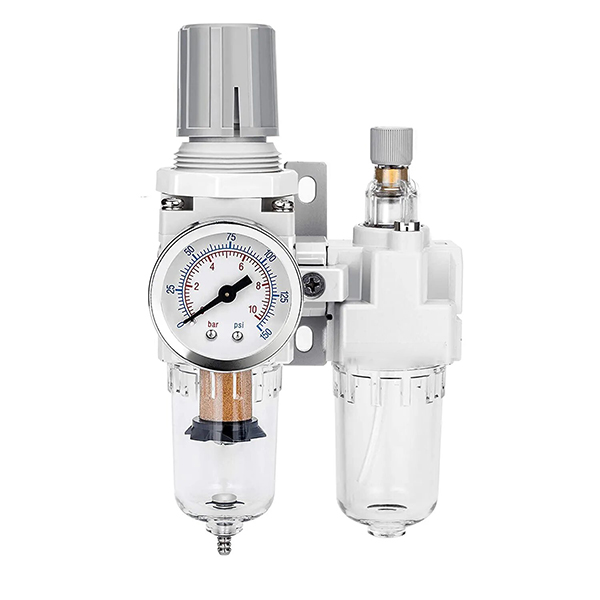

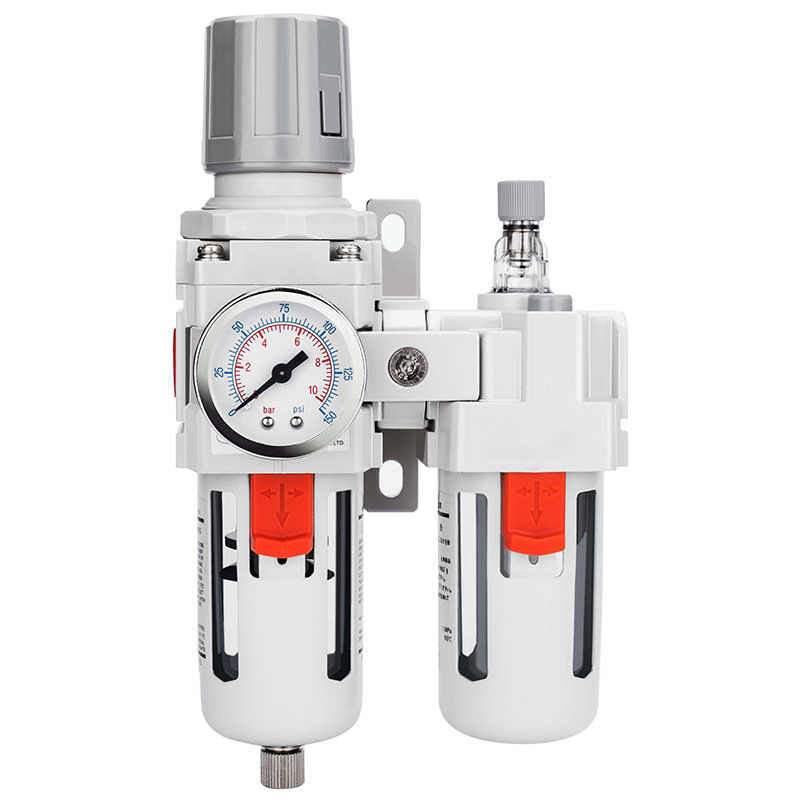

     A SOLIH AC sorozat aszabványos integrált, két egységből álló pneumatikus levegőforrás-kezelő kombó, amely az AF légszűrőt és az AR nyomásszabályozót egy moduláris egységben egyesíti. Egyetlen telepítéssel teljessé teszi a professzionális sűrített levegő tisztítást és stabil nyomásszabályozást, hatékonyan eltávolítva a nedvességet, a port és a részecskéket, miközben fenntartja a rendszer állandó üzemi nyomását. Integrált szerkezetének, helytakarékos telepítésének és egyszerű karbantartásának köszönhetően ez az automatizált pneumatikus berendezések legáltalánosabb szabványos konfigurációja, amely tökéletesen alkalmas kompresszorok és különféle pneumatikus működtetők front-end légkondicionálójához.

2. Termék pozicionálás

  AC kétegységes kombó = AF víz- és porszűrés + AR nyomásstabilizálás és -csökkentés

     A légkompresszorok hátsó végére szerelve az elsődleges levegőforrás tisztítására és a pontos nyomásszabályozásra. Ez az ipari automatizálási pneumatikus rendszerek univerzális szabványos szerelvénye, amelyet széles körben használnak olajmentes tiszta berendezésekben és általános pneumatikus áramkör-stabilizációs forgatókönyvekben.

3. Teljes sorozatú modell és áramlási fokozat

4. Alapvető műszaki előírások

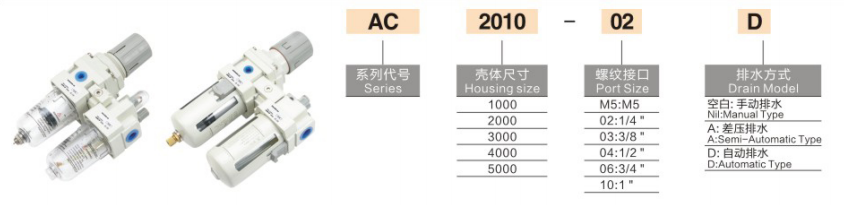

5. Modellkódolási szabályok és magyarázat

     • AC2010-02: 2 egységes levegőforrás kombó, 2000-es méret, Rc1/4 port, normál kézi vízelvezetés

     • AC4010-04D: 2 egységes levegőforrás kombó, 4000-es méret, Rc1/2 port, automatikus vízelvezető típus

     • AC3010-03G: 2 egységből álló kombó nagy pontosságú nyomásmérővel

  Utótag meghatározása

     • Nincs utótag: Kézi leeresztő (költséghatékony standard típus)

     • -D: Automatikus leeresztő (24 órás folyamatos működésű berendezéshez)

     • -G: Nyomásmérővel felszerelt a vizuális nyomásszabályozáshoz

6. Szerkezeti jellemzők és termékelőnyök

     • Integrált moduláris kialakítás: Az integrált szűrő és szabályozó szerkezet egyrészes beszerelést és szétszerelést valósít meg, nagymértékben megtakarítva a csővezeték helyét, és leegyszerűsíti a helyszíni elrendezést és a napi karbantartást.

     • Hatékony vízleválasztás és hosszú élettartam: Az elülső fokozatú centrifugális örvényleválasztás hatékonyan távolítja el a nagy vízködöt és a szennyeződéseket, csökkenti a szűrőelem terhelését és meghosszabbítja az 5 μm-es precíziós szűrőelem élettartamát.

     • Stabil nyomáskimenet és gyors reagálás: A túlfolyó típusú nyomásszabályozó szerkezet érzékeny nyomásreakciót és stabil lefelé irányuló nyomást biztosít, hatékonyan elkerülve a nyomásingadozást a berendezés működése során.

     • Helytelen működés elleni önzáró szerkezet: A gomb önzáró nyomásszabályzó kialakítása megakadályozza a berendezés vibrációja vagy véletlen érintése által okozott nyomáseltolódást, így biztosítja a pneumatikus rendszer hosszú távú stabil paramétereit.

     • Vizuális vízszint felügyelet: Az átlátszó PC vizespohár védőburkolattal valós idejű vizuális megfigyelést tesz lehetővé a vízszintről, elkerülve a túlzott vízfelhalmozódást, ami befolyásolja a szűrés minőségét és az alsó komponenseket.

     • Ingyenes frissítés és bővítés: A szabványos moduláris interfész támogatja a közvetlen illesztést AL olajköddel, gyorsan frissítve egy teljes három egységből álló FRL-szerelvényre kenéssel ellátott pneumatikus áramkörökhöz.

7. Tipikus alkalmazási forgatókönyvek

     • Automatizálási ipari berendezések: Levegőforrás előkezelés automatizált gépekhez, szerszámgépekhez, robotkarokhoz és precíziós automatizálási gyártósorokhoz.

     • Könnyűipari csővezeték berendezések: Stabil tisztítás elektronikai, csomagolási, nyomdai, textil- és összeszerelősoros pneumatikus rendszerek számára.

     • Pneumatikus alkatrészek védelme: Elülső szűrés és nyomásstabilizálás hengerekhez, mágnesszelepekhez és pneumatikus szerszámokhoz a kopás és a meghibásodási arány csökkentése érdekében.

     • Központosított levegőforrás feldolgozás: Elsődleges légtisztítás és nyomásszabályozás a gyári műhelyek fő légvezetékeihez a levegőforrás általános minőségének javítása érdekében.

8. Napi karbantartási irányelvek

     • Rendszeres vízelvezetés: Rendszeresen engedje le a csészében felgyülemlett vizet, hogy a vízszint a figyelmeztető jelzés alatt legyen, és megakadályozza, hogy folyékony víz kerüljön az alsó körbe.

     • Időben cserélje ki a szűrőelemeket: Azonnal cserélje ki a szűrőelemet, ha a nyomáskülönbség jelentősen megnő; rendszeres csere 6-12 havonta az optimális szűrési teljesítmény fenntartása érdekében.

     • Szabványos telepítés: A normál vízleválasztás és a nyomásszabályozás hatékonysága érdekében függőlegesen szerelje fel, szigorúan a testen lévő légáramlási nyilat követve.

9. FRL két- és háromegység-kiválasztási utasítások

     • AC kétegységes (szűrő + szabályozó): Alkalmasolajmentes és tiszta pneumatikus berendezések, mint például az elektronikus precíziós berendezések, vákuumrendszerek és olajmentes hengerek.

     • AC három egység (szűrő + szabályozó + kenő): Alkalmas hagyományos pneumatikus hengerekhez, pneumatikus motorokhoz és mozgó pneumatikus alkatrészekhez, amelyek olajkenést igényelnek.

Egy mondat összefoglalása

     A SOLIH AC sorozatú, két egységből álló kombó egyesíti a nagy hatékonyságú levegőszűrést és a precíz nyomásstabilizálást, moduláris beépítéssel, elsodródásgátló nyomásszabályozással és vizuális vízszint-felügyelettel, amely a legköltséghatékonyabb és legszélesebb körben alkalmazható szabványos levegőforrás-kezelési megoldás az ipari automatizált pneumatikus rendszerek számára.
