AF sorozatú pneumatikus légszűrő

AF sorozatú pneumatikus légszűrő | SOLIH sűrített levegő előszűrő a levegőforrás-kezelő rendszerhez

Márka: SOLIH by Richge Technology | Ipari pneumatikus légtisztító szűrő

1. Termék áttekintése

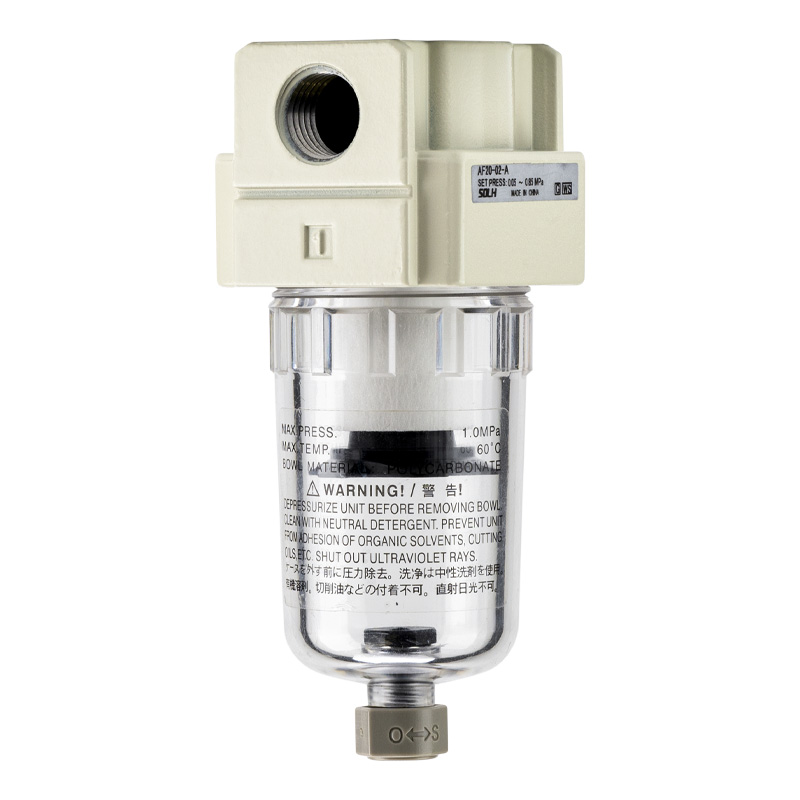

     A SOLIH AF sorozatú légszűrő aa pneumatikus levegőforrás-kezelő rendszer mag előszűrő alkatrésze. Kettős szűrőszerkezettel rendelkezik: centrifugális örvénylő vízleválasztó és rostszűrő elem, amely hatékonyan távolítja el a folyékony vizet, az olajködöt, a port, a rozsdát és a szilárd részecskéket a sűrített levegőből. Hatékonyan védi az utánfutó pneumatikus alkatrészeket, például mágnesszelepeket, hengereket és pneumatikus szerszámokat a szennyeződéstől és a kopástól. Az AF szűrő támogatja a moduláris összeszerelést, és tökéletesen kombinálható AR nyomásszabályozó szelepekkel és AL kenőanyagokkal, így AC két- vagy háromegységes levegőforrás-kezelési kombinációkat alkothat, amelyek elsődleges tisztítási garanciát jelentenek az ipari pneumatikus rendszerek számára.

2. Teljes modell és port méret specifikáció

3. Alapvető műszaki paraméterek

4. Modellkódolási szabályok és meghatározások

  Szabványos modelldefiníció

     • AF2000-02: AF sorozatú pneumatikus szűrő, 2000-es méret, Rc1/4 menetes csatlakozó, standard kézi vízelvezető típus

     • AF4000-04D: AF sorozatú pneumatikus szűrő, 4000-es méret, Rc1/2 menetes csatlakozó, automatikus vízelvezető típus

  Kódszabály magyarázata

     • AF: Légforrás szűrő sorozat kódja

     • 2000/3000/4000/5000: Testméret és áramlási fokozat

     • 02/04: Menet port specifikáció

     • D Utótag: Automatikus vízelvezetés funkció (nincs utótag a normál kézi leeresztéshez)

5. A termék alapvető előnyei

     • Kettős hatékony szűrés: Az elülső centrifugális örvényszerkezet gyorsan leválasztja a folyékony vizet és a nagy szennyeződéseket, míg a hátsó, 5 μm-es, nagy sűrűségű szálas szűrőelem felfogja a finom port és részecskéket, így a sűrített levegő többlépcsős mélytisztítását éri el.

     • Kettős vízelvezetési lehetőségek: Szabványos kézi vízelvezetéssel felszerelve a hagyományos szakaszos berendezésekhez; opcionális automatikus vízelvezető (-D) változat 24 órás folyamatos üzemű berendezésekhez, elkerülve a kézi karbantartási kihagyást.

     • Moduláris kombinációs tervezés: A szabványos moduláris felépítés támogatja a zökkenőmentes illesztést AR nyomásszabályozóval és AL olajködtetővel, szabadon összeszerelhető két- vagy háromegységes levegőforrás-kezelő csoportok, kényelmes a berendezések telepítéséhez és a csővezeték-integrációhoz.

     • Biztonságos és vizuális működés: Védőpohárfedéllel van felszerelve, amely megakadályozza a csésze sérülését és a repülő törmeléket; A beépített nyomáskülönbség-kijelző intuitív módon tükrözi az elemek eltömődésének állapotát, emlékeztetve a felhasználókat az időben történő cserére és karbantartásra.

     • Széles alkalmazkodóképesség és stabilitás: Stabil működés 0,15 ~ 0,9 MPa széles nyomástartomány és -5 ~ 60 ℃ hőmérsékleti környezetben, alkalmas különféle durva ipari műhelykörülményekre.

6. Tipikus alkalmazási forgatókönyvek

     • Légkompresszor fő csővezeték tisztítása: Központi levegőforrás szűrés és tisztítás a gyári műhely fő gázkörei számára az általános levegőminőség javítása érdekében.

     • Automatizálási ipari berendezések: Automatizált gépek, szerszámgépek, csomagoló berendezések és elektronikus gyártóberendezések tisztításának támogatása a pneumatikus működés stabilizálása érdekében.

     • Nagy pontosságú ipari forgatókönyvek: Elő-levegő-tisztítás permetezéshez, hegesztéshez, precíziós műszerekhez és mérőeszközökhöz, hogy elkerülje a szennyeződések interferenciáját, amelyek befolyásolják a feldolgozási pontosságot.

     • Pneumatikus alkatrészek védelme: Hengerek, mágnesszelepek és pneumatikus szerszámok elülső szűrőjeként használják az alkatrészek kopásának csökkentésére és az élettartam meghosszabbítására.

7. Napi karbantartási irányelvek

     • Rendszeres vízelvezetés: Időnként engedje le a szűrőpohárban felgyülemlett vizet, hogy a vízszint a figyelmeztető vonal alatt legyen, és megakadályozza a folyékony víz lefolyását.

     • Időszerű elemcsere: Cserélje ki a szálszűrő elemet, ha a légnyomás-különbség nyilvánvalóan megnő, vagy 6-12 hónapos rendszeres használat után a szűrés hatékonyságának biztosítása érdekében.

     • Szabványos telepítés: A normál szűrési és vízleválasztási teljesítmény biztosítása érdekében függőlegesen, szigorúan a szeleptesten lévő légáramlási nyíl jelzése szerint szerelje fel.

Egy mondat összefoglalása

     A SOLIH AF sorozatú légszűrő kettős centrifugális és szálszűrős szerkezetet alkalmaz, 5 μm-es nagy pontosságú tisztítással, kettős leeresztési móddal és moduláris kombinációs funkcióval, amely a legfontosabb front-end tisztító komponens az ipari pneumatikus levegőforrás-kezelő rendszerekben a későbbi pneumatikus berendezések védelmére.
