Márka:SOLH a Richge Technology által

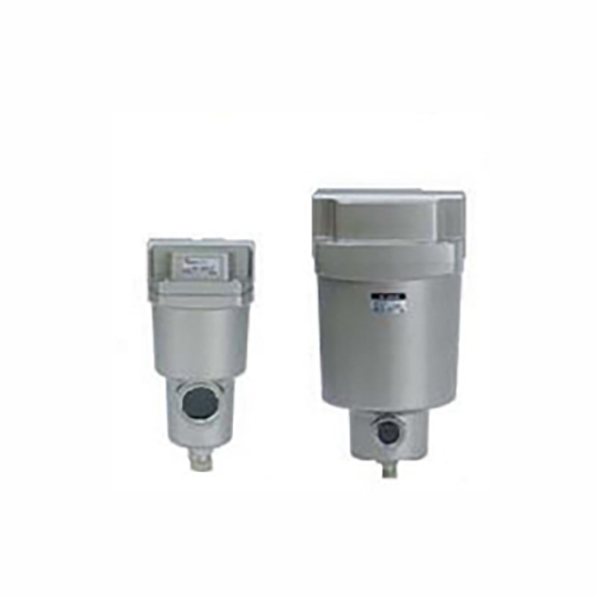

Az AFF és az AM alkotják a kombinált levegőforrás-tisztító egységet. Az AFF elsődleges durva szűrőként működik a szilárd szennyeződések és a kondenzált vízcseppek eltávolítására, míg az AM egy precíziós olajköd-leválasztó a mikroolaj-aeroszolok eltávolítására, javítja a sűrített levegő tisztaságát és teljes mértékben védi az alsó pneumatikus működtetőket.
1. AFF sorozat fővonali durva szűrője
- Szűrési pontosság: 1μm, 99%-os részecskebefogási sebesség (a régi 3μm-es minőségről továbbfejlesztve)
-- Alapfunkció: Távolítsa el a nagy port, rozsdatörmeléket és nagy mennyiségű kondenzvizet, 99%-os vízleválasztási hatékonyság elülső elsődleges szűrőként
-- Tisztasági szabvány: ISO8573-1:2010 [4:7:4]
2. AM sorozatú olajköd leválasztó (finomszűrő)
- Szűrési pontosság: 0,1 μm, 99%-os mikroolajköd befogási sebesség (a régi 0,3 μm-es minőségről továbbfejlesztve)
-- Alapfunkció: Teljes olajköd-leválasztás, a kilépő maradék olaj koncentrációja ≤1mg/m³ (0,8ppm), teljes mértékben megfelel az olajmentes kenési folyamat követelményeinek
-- Tisztasági szabvány: ISO8573-1:2010 [2:7:3]
3. Közös általános előnyök
-- Rendkívül alacsony nyomásesés ≤5 kPa, energiatakarékos, 20%-kal nagyobb áramlási kapacitás a hagyományos modellekhez képest
- Könnyű rozsdamentes acél folyadéktároló tál, maximális súlycsökkentés akár 52%-kal
-- Vizuális karbantartási emlékeztető: szabványos beépített dugulásjelző piros gyűrűvel a szűrőcsere időzítésének megítéléséhez; színkódolt szűrővégsapkák a modell gyors azonosításához
- Moduláris kaszkád kialakítás, sorosan csatlakoztatható AMD / AMH ultrafinom szűrőkkel, hogy megfeleljen a többfokozatú ultra-tiszta levegő igényeinek
1. Példamodellek: AFF40-04 ; AM50-10D
|

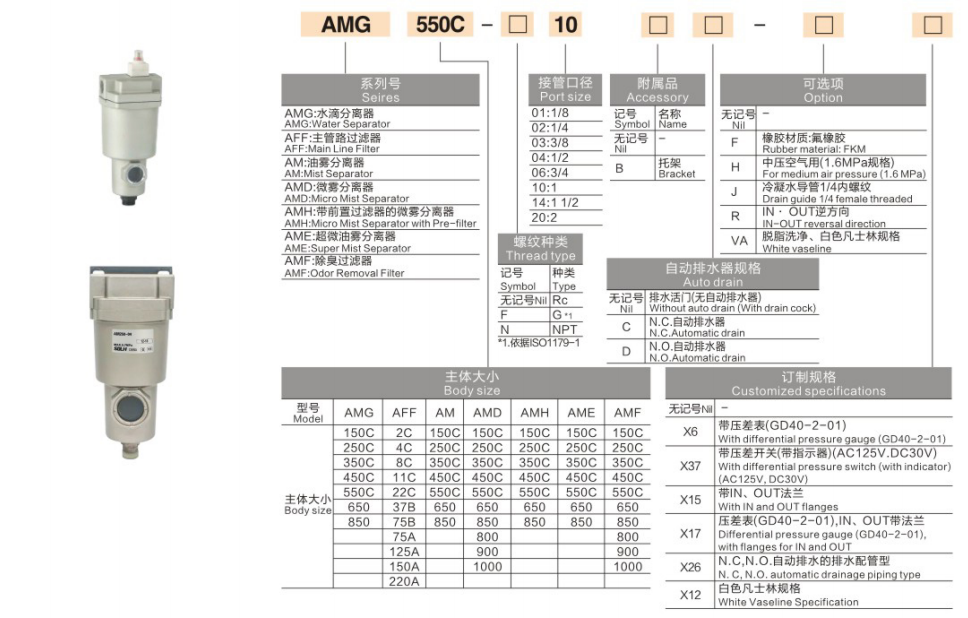

Kódszegmens |
Meghatározás Leírás |
| AFF / AM |
Sorozatazonosító / AFF = fővonali durvaszűrő / AM = olajköd finom leválasztó |
| 20/30/40/50/60/70D/80D/90D |
A névleges maximális áramlásnak megfelelő keretméret kódja |
| 02/04/06/10/14 |
Port menet mérete. 02=1/4", 04=1/2", 06=3/4", 10=1", 14=1,5" Menetlehetőségek: Rc / G / NPT |
| -D |
Opcionális utótag D = Normálisan nyitott automatikus leeresztés (leeresztés légnyomás nélkül) |
2. Szabványos rendelési példák
-- AFF durva szűrő, 1/2" port, automatikus leeresztő: AFF40-04D
-- AM olajköd leválasztó, 1" nyílás, automatikus leeresztő: AM50-10D
-- Nagy áramlás 7000 l/perc, 1,5"-os port: AM70D-14
1. Általános általános paraméterek
-- Alkalmazható közeg: sűrített levegő (előszűrő ≥40 μm szükséges az áramlás irányában)
-- Üzemi nyomástartomány: 0,1~1,0 MPa; robbanásbiztos nyomás 1,5 MPa
-- Működési környezeti hőmérséklet: -5 ~ 60 ℃ (nincs jégképződés a tálban)
-- Lefolyó konfiguráció: Kézi leeresztés alapkivitelben; automatikus leeresztés opcionális a -D utótaggal
2.Teljes sorozatú áramlási és méretezési paramétertáblázat
|
Modell kód |
Maximális áramlás (l/perc) |
Port szál mérete |
Nettó tömeg (kg) |
Folyadék tárolási térfogata (cm³) |
|
20 |
300 |
1/8", 1/4" |
0.19 |
8 |
|
30 |
750 |
1/4", 3/8" |
0.39 |
25 |
|
40 |
1500 |
1/4", 3/8", 1/2" |
0.79 |
45 |
|
50 |
2200 |
3/4", 1" |
1.23 |
100 |
|
60 |
3700 |
1" |
1.46 |
100 |
| 70D |
7000 |
1", 1,5" |
3.4 |
— |
| 80D |
11000 |
1,5" |
4.7 |
— |
| 90D |
14500 |
1,5", 2" |
5.0 |
— |
1. Szűrési fokozat illesztési séma
-- Szokásos általános pneumatikus körök: AFF (1μm durva szűrő) → nyomásszabályozó → kenő
-- Olajmentes precíziós automatizálási berendezések: AFF → AM (0,1 μm olajköd leválasztó) → végberendezés
-- Rendkívül nagy tisztaságú félvezető/optikai folyamat: AFF → AM → AMD (0,01 μm ultrafinom szűrő)
2. Áramlási árrés számítása
-- Válasszon olyan modellt, amelynek névleges térfogatárama 1,2-1,5-szer nagyobb, mint a rendszer teljes maximális levegőfogyasztása; a túlterhelt áramlás drasztikusan csökkenti a szűrés hatékonyságát és növeli a nyomásveszteséget.
3. Leeresztési mód kiválasztása
-- 24 órás felügyelet nélküli folyamatos gyártás, magas kondenzátum hozam: válassza a -D automatikus leeresztő változatot
-- Időszakos alacsony frekvenciájú berendezés: szabványos kézi leeresztő típus elegendő
4. Portillesztési elv
-- Egyenletes szűrőnyílás mérete a fő csővezeték átmérőjével; Kerülje az átmérő csökkentését/növelését az extra nyomásesés elkerülése érdekében.
-- Általános ipari automatizálás: CNC szerszámgépek, léghengerek, mágnesszelep elülső víz- és olajeltávolítás
-- Élelmiszer- és gyógyszergyártás: olajmentes tiszta levegőforrás a termék szennyeződésének elkerülése érdekében
-- 3C elektronikai és bevonó műhelyek: távolítsa el az olajködöt, hogy megelőzze a felületi bevonat hibáit és a precíziós alkatrészek szennyeződését
-- Légkompresszoros utókezelő rendszer: kaszkádos hűtött/adszorpciós levegőszárítókkal a levegő általános tisztaságának javítása érdekében
|
Összehasonlító elem |
AFF fővonali durva szűrő |
AM olajköd leválasztó finom szűrő |
| Szűrés Precíziós |
1 μm, eltávolítja a vízcseppeket és a nagy szilárd részecskéket |
0,1 μm, dedikált mikro olajköd leválasztás |
| Kimeneti maradék olaj |
Nincs olajleválasztó funkció |
≤1mg/m³ ultra-alacsony maradék olajkoncentráció |
| Beépítési helyzet |
Légkompresszor utáni első fokozat, a légkör legeleje |
AFF durvaszűrő után, precíziós végberendezések előtt |
| Alapfunkció |
Elsődleges előszűrés, védi a későbbi finomszűrő elemeket |
Másodlagos precíziós tisztítás, olajmentes tiszta sűrített levegő ellátás |
A SOLH AFF 1 μm-es fővonali durva szűrő és AM 0,1 μm olajköd-leválasztó moduláris kaszkád légtisztító egységeket alkot teljes 300–14500 l/perc áramlási tartománnyal, vizuális dugulásjelzővel és opcionális automatikus leeresztővel, amelyek megfelelnek az ISO8573-1 szabványnak az általános pneumatikus, élelmiszer-, orvosi, elektronikai és permetező olajmentes kezeléshez.
