AF800 / AF900 sorozatú nagy kapacitású, nagy átáramlású légszűrő

Márka:SOLH a Richge Technology által

Termék áttekintése

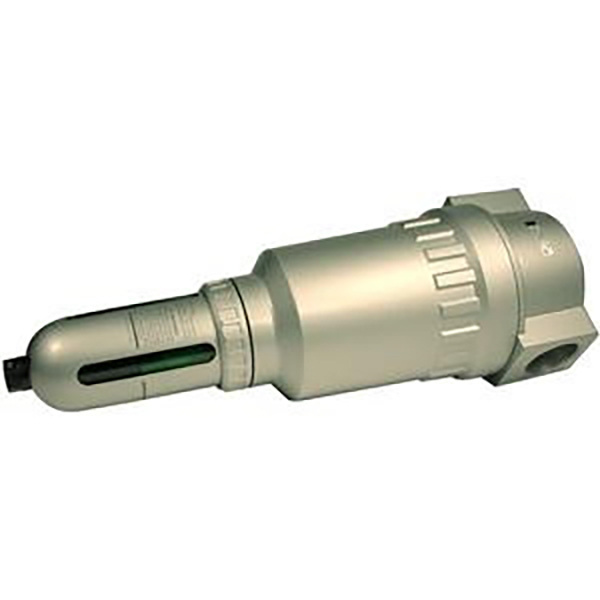

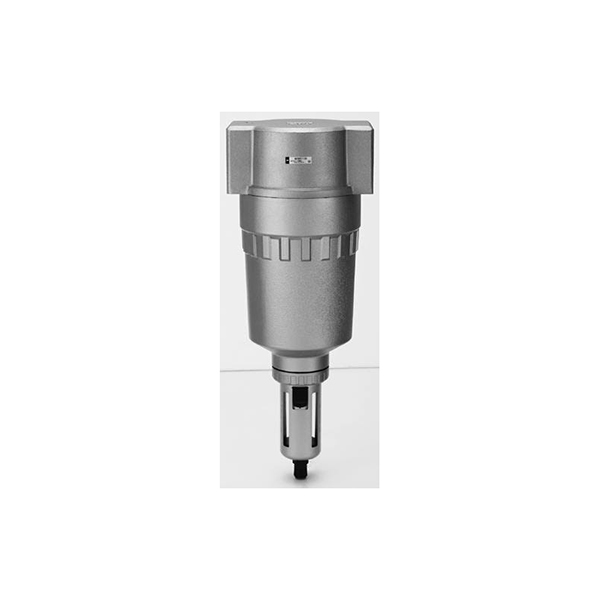

     A SOLH AF800 és AF900 ipari nagy kaliberű, nagy kapacitású főcsővezetéki légszűrők, teljes méretben és teljesítményben cserélhetők az eredeti SMC AF800/AF900-zal. Légkompresszor fő levegőforráshoz, teljes gyártósoros központi levegőellátáshoz és többszelepes, nagy átfolyású pneumatikus rendszerekhez tervezve. Az AF200/300/400 kis osztott levegős szolgáltató egységektől eltérően túlméretezett áramlási csatornával, rendkívül nagy kezelőáramlással és nagy kapacitású vízgyűjtő edénnyel rendelkeznek.

     Centrifugálisan leválasztja a kondenzvizet, a rozsdát és a port a sűrített levegőben lévő szennyeződéseket, teljes mértékben védve az alsó mágnesszelepeket, a hengereket, a vákuumkidobókat és a nagyméretű pneumatikus működtetőket, nagymértékben csökkentve a teljes pneumatikus sor meghibásodásának arányát.

Két teljes specifikáció:

   1.  AF800: Közepesen nagy áramlás, G1¼ / G1½ port (1,25 / 1,5 hüvelyk)

   2.  AF900: Extra nagy főcsővezeték-szűrő, G2 port (2 hüvelyk)

     Opcionális tartozékok: Kézi leeresztő / úszó automatikus leeresztő, több fokozatú szűrőelem, átlátszó PC tál / fém robbanásbiztos tál. Széles körben illeszkedik szerszámgépcsoportokhoz, lítium akkumulátor gyártósorokhoz, festőműhelyekhez és komplett vegyi berendezésekhez, amelyek nagy teljesítményű levegőforrásigényűek.

Teljes modellkódolási szabály

   Teljes rendelési kód formátum: AF800-F16 / AF900-F20 - □ - □

    1. AF800 / AF900: Sorozatkód a nagy kapacitású, nagy átáramlású levegőszűrőhöz

    2. F12 / F16 / F20: Port menet mérete

     -- F12 = G1¼ (1,25 hüvelyk)

     -- F16 = G1½ (1,5 hüvelyk)

     -- F20 = G2 (2")

   3. Középső utótag: Lefolyó típusa

     -- Üres: Szabványos kézi leeresztő

     -- AD47: NC alaphelyzetben zárt úszós automatikus leeresztő (PC tálhoz, nincs levegő szivárgás a berendezés leállítása után)

     -- AD48-6: NINCS alaphelyzetben nyitott úszós automatikus leeresztő (nylon fémtálhoz, folyamatos automatikus vízelvezetéshez)

   4. Vég utótag: Vizestál anyag opció

     -- Üres: szabványos átlátszó PC tál + ​​fém ütközésgátló védőburkolat

     -- M: Rozsdamentes fémtál, folyadékszint-figyelő ablakkal (poros, olajos, zord kültéri környezethez)

     -- MG: Fém tál beépített folyadékszintmérővel a vízmennyiség távoli megfigyeléséhez

   5. A szűrőelem pontossága testreszabható:

     -- Szabványos 5μm; opcionális 2μm nagy pontosságú, 10/20/40/70/100μm durva szűrő

Univerzális mag műszaki specifikációs táblázat

A belső szerkezet és a szűrés működési elve

  1. 1. szakasz: Centrifugális vízleválasztó vezetőszerkezet

     -- A légáramlás nagy sebességgel forog az érintő irányában; A centrifugális erő folyékony kondenzvizet, olajcseppeket és nagy rozsdaszemcséket dob ​​a tál belső falára, amelyek a gravitáció hatására leülepednek az aljára. A folyékony szennyező anyagok több mint 95%-át előre leválasztják a szűrőelem terhelésének csökkentése és a csereciklus meghosszabbítása érdekében.

  2. 2. szakasz: Többrétegű szálas szűrőelem

     -- A centrifugális dehidratálást követően a sűrített levegő áthalad a többrétegű szálszűrőbetéten, hogy felfogja az apró szilárd port és a finom olaj aeroszol részecskéket. A 2 μm-es nagy pontosságú változat ultratiszta levegőforrást biztosít a precíziós arányos szelepekhez és vákuumkörökhöz.

  3. Vízfröccsenésgátló válaszfal beépített tál felett

     --  Elszigeteli a leülepedett vizet az alján, hogy elkerülje a folyékony víz másodlagos beszivárgását a tiszta levegő csővezetékbe történő légáramlással.

  4. Levehető víztál + ​​lefolyó egység

     Alul beépített leeresztő szelep két vízelvezető megoldással:

     -- Kézi leeresztés: Nyomja meg az alsó gombot a felgyülemlett víz kézi kiürítéséhez

     -- Úszó automatikus leeresztés: az úszó felemelkedik, amikor a víz eléri a küszöböt, és automatikusan megnyitja a vízelvezetést, felügyelet nélküli működés folyamatos gyártósorokon

   5. Kemény eloxált alumíniumötvözet főtest

     -- Nagy, egyenes áramlási csatorna ultra-alacsony légáramlási ellenállással, stabil levegőellátással, nyilvánvaló nyomásesés nélkül teljes nyomás alatt

     -- nagy átfolyású terhelés; olaj- és korróziógátló felületkezelés.

Opcionális tartozékok és anyagválasztási útmutató

   1. Három víztál lehetőség

   1.1 szabványos átlátszó PC tál (gyári alapértelmezés)

     -- Előnyök: Valós idejű vizuális vízszint megfigyelés, fém ütközésgátló héjjal felszerelve, amely megakadályozza a műhelyvashulladék általi törést. Alkalmas száraz beltéri hagyományos automatizált gyártósorokhoz.

   1.2 Nylon fém védőtál (M utótag)

     -- Előnyök: Nagy ütésállóság, vágófolyadék és UV időjárásállóság, nincs törékeny repedésveszély. Ideális poros olajos festéshez és magas hőmérsékletű szerszámgépekhez, kemény munkakörülményekhez.

   1.3 Fém tál folyadékszintmérővel (MG utótag)

     -- Külső megfigyelőablak fém testen, leolvasható vízmennyiség fényárnyékolt zárt robbanásbiztos környezetekhez, előnyös vegyi és robbanásbiztos műhelyekben.

   2. Két automatikus leeresztő modell összehasonlító táblázata

  3. Szűrőelem precíziós kiválasztási útmutató

     -- 5 μm szabványos szűrő: Univerzális a legtöbb szerszámgéphez, hengerhez és mágnesszelephez, a legjobb költséghatékonyság

     -- 2μm nagy pontosságú szűrő: Vákuumos kidobók, precíziós arányos szabályozók, tiszta levegő áramkörök 3C elektronikai gyártósorokhoz

     -- 10 ~ 100 μm durva szűrő: Elsődleges előszűrő a légkompresszor kimeneténél, hogy megvédje a precíziós levegőforrás komponenseit

Alapvető termék versenyelőnyök

   1. Nagy furat, ultra-alacsony áramlási ellenállás

     -- 1,25/1,5/2 hüvelykes, egyenes átmenő szelepház sokkal nagyobb átfolyási keresztmetszettel, mint a kis AF sorozatoknál. Minimális nyomáscsillapítás többhengeres és többszelepes szigetek szinkron működése során, stabil kimeneti tolóerő minden berendezéshez.

   2. Nagy kapacitású víztároló kamra

     -- A 45 cm³ nagy térfogatú tál csökkenti a gyakori vízelvezetés gyakoriságát, tökéletes a légkompresszor fővezetékének központosított szűréséhez.

  3. Teljes lefedettség nehéz munkakörülményekre

     -- Ingyenesen választható átlátszó PC / fém robbanásbiztos tál, beltéri, kültéri, festési poros és vegyi robbanásbiztos környezetben.

  4. Hozzáillő komplett teljes légforrás megoldás

     -- Kombinálható az AR800/AR900 nagy áramlási nyomásszabályozóval és az AL800/AL900 olajköd-kenővel, így AFC kétegységes / AC háromegységes nagy kapacitású légi szolgáltató egység, komplett fő levegőforrás feldolgozó egység.

  5. Teljesen felcserélhető importált márkákkal

     - Következetes szerelési méret, menetspecifikáció és szűrőelem-méret a nemzetközi főbb márkáknál. Közvetlen csere a légkompresszoros fővezeték felújításához csővezetékek vagy konzolok módosítása nélkül.

  6. Alacsony karbantartási igény és hosszú élettartam

     -- A centrifugális előleválasztás lelassítja a szűrőelem szennyeződési sebességét; A szűrőpatron szétszerelhető, tisztítható és újra felhasználható a fogyóeszközök csereköltségének csökkentése érdekében.

Szabványos komplett levegőforrás-illesztési megoldások

  1. 1. megoldás: Nagy teherbírású gyártósor fő levegőforrás 3 egység szerelvénye

     -- Légkompresszor kimenet → AF900-F20 szűrő + AR900 szabályozó + AL900 kenőanyag (AC900 háromrészes egység) → PA nylon főcsővezeték leágazás → 4 V szelepszigetek, MSQ forgóasztal hengerek, 4 F láb kezelőkonzolok minden állomáson

  2. 2. megoldás: Olajmentes kétegységes összeszerelés robbanásbiztos lítium akkumulátorokhoz és festőműhelyekhez

     -- Légkompresszor fő csővezeték → AF800-F16 fém tálszűrő + AR800 szabályozó (AFC800 két egység, kenőanyag eltávolítása) → 50-VFE/50-VPE robbanásbiztos mágnesszelepek + ZU vákuum kidobó megfogó állomások

  3. 3. megoldás: Központi levegőellátás kis szerszámgépcsoportokhoz

     -- AF800-F12 (G1¼) nagy átfolyású szűrő → Többutas PU/PA főcsővezeték, amely több szerszámgépet lát el 3F lábszelepekkel, SC standard hengerekkel és C110 légfúvó pisztolyokkal

Tipikus ipari alkalmazási forgatókönyvek

     -- Nagy CNC szerszámgépcsoportok, nehéz sajtoló és szegecselő berendezések fő levegőforrása

     -- Lítium akkumulátor bevonat, cellaszerelvény robbanásbiztos automata gyártósorok

     -- Gépkocsi komplett járműfestés, festék és por robbanásbiztos műhelyek

     -- Nagy csomagolósorok, logisztikai válogató több állomásos központi légellátás

     -- Vegyi csővezeték szelep automatikus vezérlés, olaj és gáz támogatása komplett pneumatikus berendezés

     -- Elsődleges előszűrő a légkompresszor helyiségének bemeneténél, hogy megvédje a precíziós levegőforrás komponenseit

Kiválasztás és működési specifikáció Megjegyzések

  1. Flow Selection szabály

     -- Ha a hengerek és szelepszigetek teljes levegőfogyasztása egyetlen csővezetéken meghaladja a 6000 L/perc értéket, az AF800-at kell választani; 12000 L/perc felett válassza az AF900-at. A kisméretű AF200/300 nem bírja a nagy áramlást, ami súlyos nyomásesést és elégtelen henger tolóerőt okoz.

  2. Bowl Selection Red Line

     -- Festéshez, vágófolyadék olajos környezetben, kültéri szabadban és robbanásbiztos helyeken tilos szabványos PC átlátszó tál használata. Váltson M/MG fém változatra, hogy elkerülje a repedés és az ütközés utáni vízszivárgás okozta biztonsági kockázatokat.

  3. Vákuumáramkörök kötelező szabálya

     -- A vákuumos megfogó gyártósorok csak AFC kétegységes szerelvényt alkalmaznak (kenőanyag nélkül). Az AL olajköd-kenőt nem lehet sorba kötni, hogy megakadályozzuk a ZU/ZB vákuumkidobó fúvókák kenőolaj-elzáródását.

  4. Telepítési irány szabvány

     -- BE/KI légáramlás nyíl a szeleptest tetejére nyomtatva, szerelje be szigorúan a nyíl levegő bemeneti irányát követve; A víztartálynak függőlegesen lefelé kell néznie, hogy biztosítsa a kondenzvíz normális lerakódását és összegyűjtését.

  5. A karbantartási ciklus követelményei

     -- PC tál: naponta ellenőrizze a felgyülemlett vizet; Az automatikus leeresztő modell hetente ellenőrizze az úszó elakadását

     -- 5 μm szabványos szűrőelem: Tisztítsa meg 30 naponta, cserélje 15 naponta erős poros körülmények között

     -- 2 μm nagy pontosságú szűrőbetét: Cserélje 15 naponta

     -- Karbantartás előtt: Zárja el az első fő HSV kézi elzáró szelepet, a kipufogócső maradék nyomását a tál és a szűrőpatron eltávolítása előtt

Egy mondat összefoglalása

     A SOLH AF800/AF900 nagykapacitású fővezetéki légszűrő centrifugális előleválasztó szerkezettel rendelkezik 12000-20000 l/perc ultra-nagy áramlási sebességgel, opcionális automatikus úszóleeresztővel és átlátszó/fém robbanásbiztos víztálal, amely megfelel az AR/AL800/900-nak, hogy komplett nagy leválasztó vezetéket képezzenek, mint fő légtisztító berendezés, megvilágított nedvesség- és légtisztító berendezés. akkumulátoros, festő- és nehéz szerszámgépes központi levegőellátó rendszerek.
