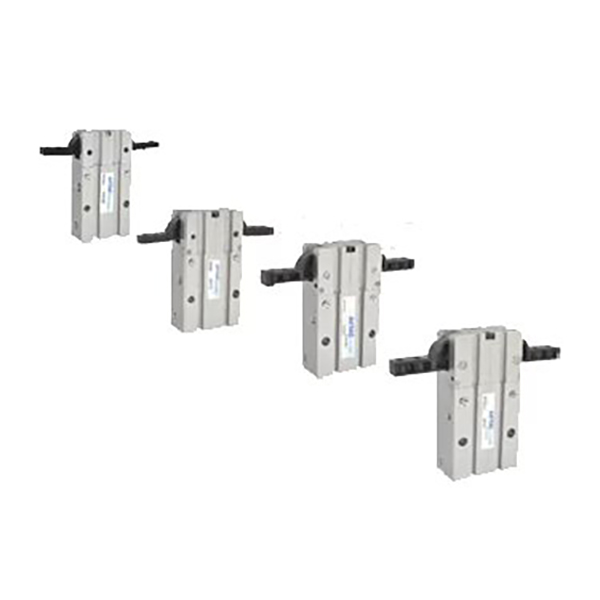

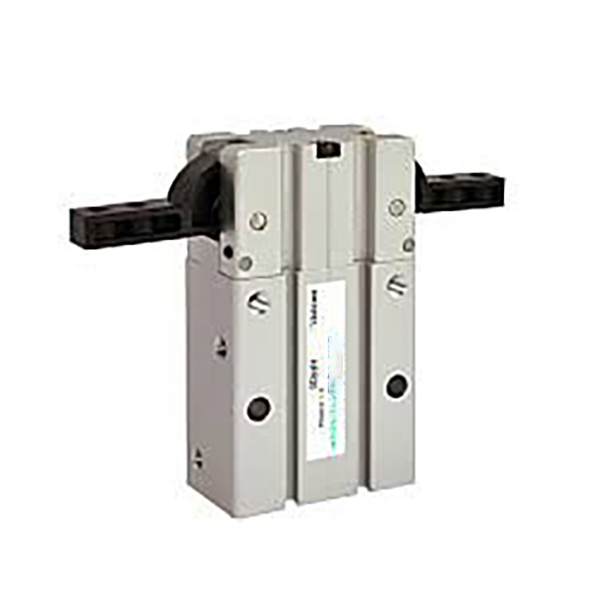

HFR sorozatú, 180°-os elforgatható, szélesen nyíló pneumatikus megfogó

Márka: SOLH by Richge Technology

Termék áttekintése

     A SOLH HFR sorozat egy forgórudazattal hajtott, 180°-ban szélesre nyíló, kétpofás pneumatikus megfogó. Fő erősségek: teljes 180°-os pofanyílás a maximális hézagért, kiváló mechanikai elkerülhetőség, három univerzális rögzítési felület, integrált porálló szerkezet és előre telepített állandó mágnes. Ez a fő hajtómű választás kis terhelésű állomásokhoz, amelyek nagy lengési távolságot igényelnek, hogy kiküszöböljék a felvételi és elhelyezési zavarokat és a munkadarab széles tartományú megfogását.

Alapvető szerkezet és működési jellemzők

     -- Működési elv: A dugattyú megnyomja a forgórudazat szerelvényt, hogy két pofát hajtson meg a forgó mozgáshoz. Az egyetlen pofa lengési szöge eléri a 90°-ot, a pofák teljesen kinyitva egyenes vonalat alkotnak, hogy maximalizálják az elkerülési helyet.

     -- Működési jellemzők: Kettős hatás, mint szabvány; levegőellátás a rögzítéshez, fordított levegő a nyitáshoz. Maximális nyitási szög 180°±2°, túlzárási szög -2°~-5° a stabil pozicionálás érdekében.

     -- Por- és kopásvédelem: Optimalizált porálló szerkezet a pofaszakasznál poros környezetekhez. A fém elválasztó lemezek elszigetelik a súrlódó felületeket, hogy csökkentsék a kopást és meghosszabbítsák az élettartamot.

     -- Rugalmas rögzítés: Három rögzítési felület (oldalsó / alsó / hátsó). Az alsó alapon található csaplyukak javítják az összeszerelés pontosságát és az ismételt pozicionálás következetességét.

     -- Érzékelő kompatibilitás: Állandó mágnes minden specifikációhoz felszerelve. Az oldalfalakon lévő kör alakú érzékelőhornyok lehetővé teszik a CMSH/DMSH(S) mágneses kapcsolók közvetlen beszerelését, külön konzolok nélkül.

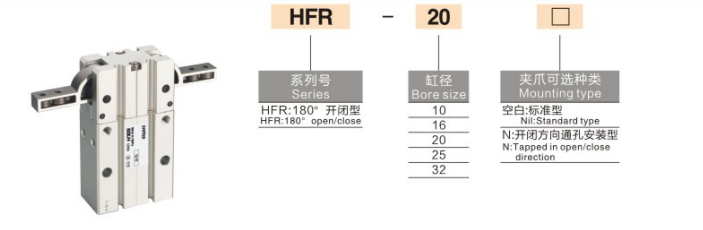

Teljes modellkódolási szabály

   1. Modellpélda: HFR20N+2CMSH

   2. Szabványos rendelési referenciapéldák

     -- HFR16: 16-os furatú, kettős működésű alapmodell mágneskapcsoló nélkül

     -- HFR25N: 25-ös furatú, átmenő furattal szerelhető változat

     -- HFR32+2CMSH: 32-es furat, két CMSH mágneses kapcsolóval

Univerzális mag műszaki előírások (kettős hatású, 0,5 MPa-nál)

Alapvető versenyelőnyök

   1. 180°-os ultraszéles nyílás a teljes mechanikai elkerülés érdekében

     -- A pofák egyenes vonalban helyezkednek el teljes löketnél, maximális hézagot biztosítva a munkadarab interferencia-problémák megoldásához, ideális mély üregekhez és keskeny nyílású alkatrészek komissiózásához.

   2. Könnyű, hatékony forgórudazat szerkezet

     -- Az egyszerűsített kapcsolószerkezet 15%-kal csökkenti a testsúlyt az egyenértékű párhuzamos megfogókhoz képest, gyors reagálás a nagyfrekvenciás, könnyű terhelésű ciklusokhoz.

   3. Por- és kopásálló kemény műhelyi körülményekhez

     -- A speciális pofatömítés megakadályozza a törmelék bejutását; A súrlódásgátló fémleválasztók 5 milliószor ≥5 milliószor biztosítják a ciklus élettartamát.

   4. Háromoldalas rögzítés és rögzítőcsapok az egyszerű üzembe helyezés érdekében

     -- A többirányú rögzítőfuratok az alsó rögzítőcsapokkal együtt gyors központosítást és következetes ismétlődő pozicionálást tesznek lehetővé a bonyolult szerszámelrendezéshez.

   5. Beépített mágnes, készen áll az érzékelő felszerelésére

     -- A szabványos beépített állandó mágnes és a dedikált csúszóhornyok kiküszöbölik az extra szerelési elemeket, megtakarítva az alkatrészek költségét és az összeszerelési időt.

Rögzítési formák és tipikus ipari alkalmazások

   1. Szerelési lehetőségek

   -- Oldalsó rögzítés: Vízszintes, szélesre nyíló markolat a nagy méretű munkadarabok összeszerelősorokon történő átviteléhez

   -- Alsó rögzítés: Függőleges emelés, valamint elkerülő mozgás a mélyüregű formázáshoz és a konténerek komissiózásához

   -- Hátsó rögzítés: Oldalsó résfogantyú zárt, mechanikai interferenciára hajlamos állomásokhoz

   2. Tipikus alkalmazási forgatókönyvek

     -- 3C és elektronika: Megfogható mobil középső keretek, akkumulátorrekeszek és nagyméretű műanyag házak

     -- Gépjárműalkatrészek: Lámpahéjak, belső panelek és nagyméretű gumi alkatrészek átvitele

     -- Csomagolás és logisztika: A nagy kartonok, raklapok és zsákos anyagok komissiózásának elkerülése

     -- Általános automatizálás: 180°-os távolságot igénylő be-/kirakodás, forgató- és összeszerelő állomások

3 lépésből álló gyorskiválasztási útmutató

   1. Furat kiválasztása a munkadarab tömege és a megfogási nyomaték alapján

     -- 10 ≤0,5kg；16 =0,5-1kg；20 =1-2kg；25 =2-3kg；32 =3-5kg. Tartalék ≥30% biztonsági ráhagyás.

   2. Lengéslöket megerősítése

     -- Válassza a HFR-t, ha teljes 180°-os távolság elkerülése szükséges; válassza az MHW2-t, ha csak nagy látószögű rögzítést, komoly interferencia nélkül.

   3. Konfiguráció egyeztetés

     -- PLC reteszvezérlés: Telepítsen két CMSH kapcsolót a teljesen nyitott és zárt állapot figyeléséhez.

     -- Rögzítési követelmény: Standard kivitel rögzítőcsapokkal az alsó elhelyezéshez; válasszon N utótagot az átmenő furatú telepítéshez.

Egy mondat összefoglalása

     A SOLH HFR forgó típusú, 180°-os szélességben nyíló pneumatikus megfogó lengőmechanizmust alkalmaz teljes 180°-os pofahézaggal, háromoldalas rögzítéssel, porálló szerkezettel és beépített mágnessel; előnyben részesített könnyű terhelésű aktuátor automatizált pick-and-place-hez, nagy mechanikai elkerülő helyet igénylő forgóállomásokhoz 3C-ben, autóipari és csomagolóberendezésekhez.
