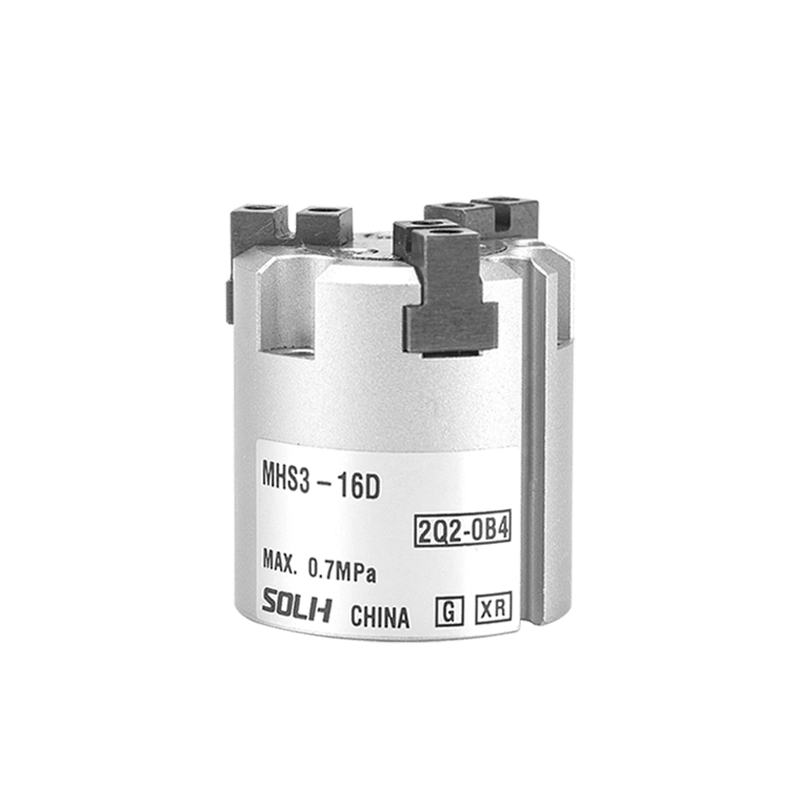

MHS3 / MHS4 sorozatú koncentrikus pneumatikus megfogó (ékbütyök üreges központosító tokmány)

Márka: SOLH by Richge Technology

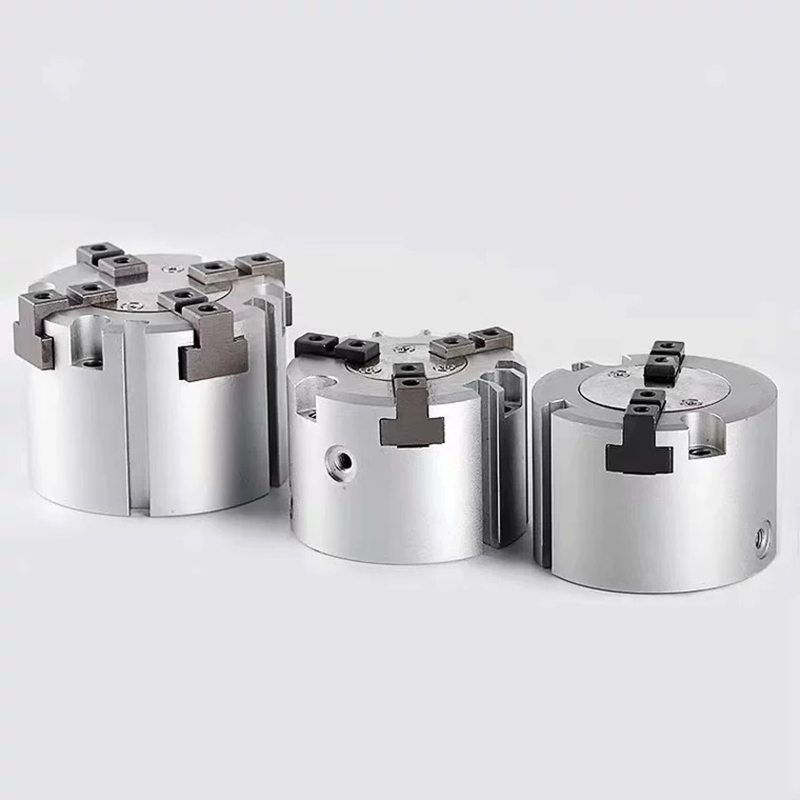

A sorozat áttekintése

     -- MHS3: 3 pofás koncentrikus párhuzamos megfogó, amelyet ékbütyök hajt. Tengelyek, tárcsák és kör alakú munkadarabok ultra-nagy koaxiális rögzítésére tervezve.

     -- MHS4: 4 pofás merőleges párhuzamos megfogó négyzet, téglalap alakú és szabálytalan alkatrészekhez, stabil rögzítés az elhajlás és dőlés megakadályozására.

     -- Vezetési mód: kettős működésű (D) alapkivitelben; egyszeres működésű normál zárt / normál esetben nyitott opcionális.

     -- Felépítés: Ékbütyök hajtómű, beépített mágnesgyűrű, központi üreges átmenő furat, nagy merevségű kopásálló szerkezet, olajmentes működés.

     -- Pozíciópontosság: Ismételt pozicionálási pontosság ±0,01 mm, egyenletes központi pozicionálás eltolás nélkül.

Alapvető szerkezeti előnyök

  1. Ékbütyök nagy pontosságú önközpontosítás

     -- Minden pofa szinkronban nyílik és zár, azonos középponttal; kör alakú részek automatikus központosítást valósítanak meg excentricitás nélkül.

  2. Központi üreges átmenő lyuk

     -- Lehetővé teszi a levegőcsövek, optikai szálak vagy kidobócsapok vezetését; alkalmas hüvelyes munkadarabokhoz, tengelyalkatrészekhez és átmenő simítási eljárásokhoz.

  3. Kompakt, alacsony profilú könnyű test

     -- Kis teljes magasság, ideális a sűrű telepítési elrendezéshez a robotvég effektoron.

  4. Erős ellenállás az oldalirányú erővel szemben

     -- Tökéletes prés-illesztéshez, dugaszoláshoz és szerszámgépek külső terhelőerővel történő megterheléséhez.

  5. Beépített mágnesgyűrű minden furatmérethez

     - Kompatibilis az M9B / M9BW sorozatú mágneses kapcsolókkal a teljesen nyitott / teljesen zárt állapot észlelésére.

  6. Teljes furattartomány: φ16 / 20 / 25 / 32 / 40 / 50 / 63 / 80 / 100 / 125 mm

Teljes modellelnevezési szabály

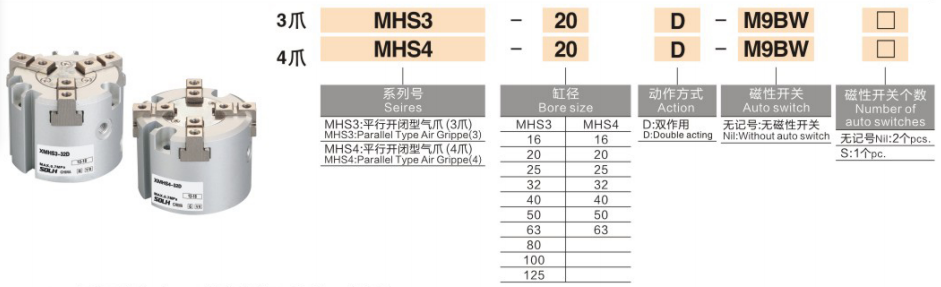

  1. Modellpélda: MHS3-32D-M9BW

  2. Szabványos rendelési referenciapéldák

     -- MHS3-25D: 3 pofás, φ25, kettős működésű, mágneskapcsoló nélkül

     -- MHS4-40D-2M9B: 4 pofás, φ40, kettős működésű, kettős M9B mágneses kapcsolóval

Általános szabványos műszaki előírások (vizsgálati nyomás: 0,5 MPa)

  1. Közös paraméterek

     -- Üzemi nyomástartomány: 0,15 ~ 0,6 MPa

     -- Környezeti hőmérséklet: -10 ~ 60 ℃ (nincs jegesedés a levegőcsövek belsejében)

     -- Maximális működési frekvencia: 120 ciklus percenként

     -- Ismételt pozicionálási pontosság: ±0,01 mm

     -- Kenés: Olajmentes kialakítás, tiszta gyártási környezethez alkalmas

  2. Szorítóerő és egyoldali löketasztal

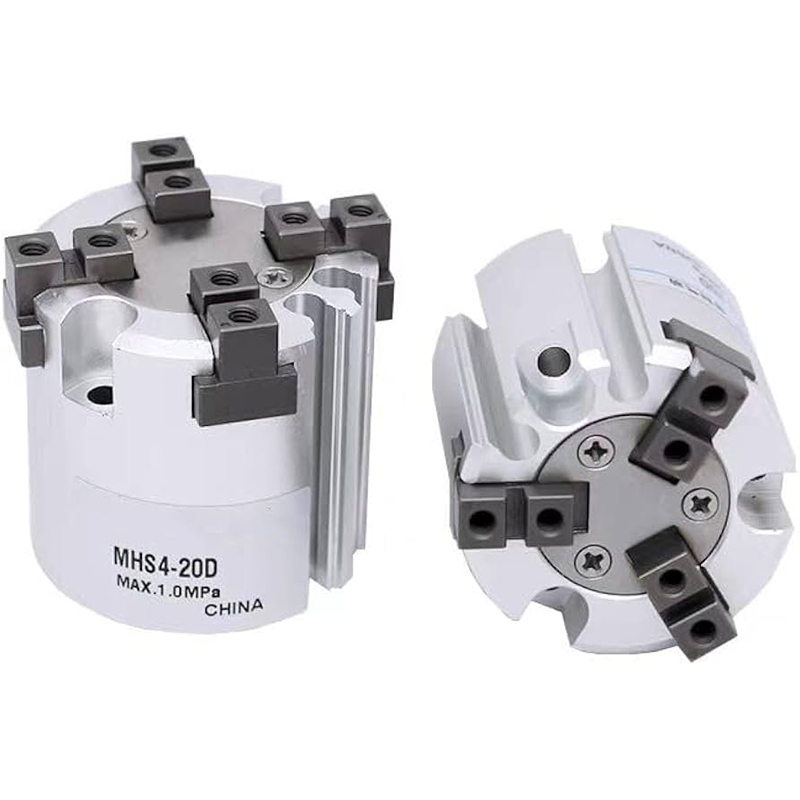

Kiválasztás összehasonlítása: MHS3 VS MHS4

Szerelési módszerek és tipikus alkalmazási forgatókönyvek

  1. Szerelési lehetőségek

     -- Végoldali csavarokkal + oldalsó pozicionáló csapokkal rögzítve, univerzális a robot EOAT telepítéséhez

     -- A központi átmenő furat lehetővé teszi a kidobócsap kilökését; támogatja mind a belső tágulást, mind a külső befogást

  2. Tipikus ipari alkalmazások

     -- Szerszámgép be- és kirakodás: Megfogó tengely és tárcsa munkadarabok

     -- 3C Electronics: Kör alakú csatlakozók, négyzet alakú chipek, miniatűr hardverkezelés

     - Csomagolóipar: Palacktestek, cső- és hengeres anyag elhelyezése

     - Összeszerelési és préselési folyamatok: csapágypréselés, tengelyhüvely behelyezése, koncentrikus összeszerelés

Teljes MHS család termékosztályozás

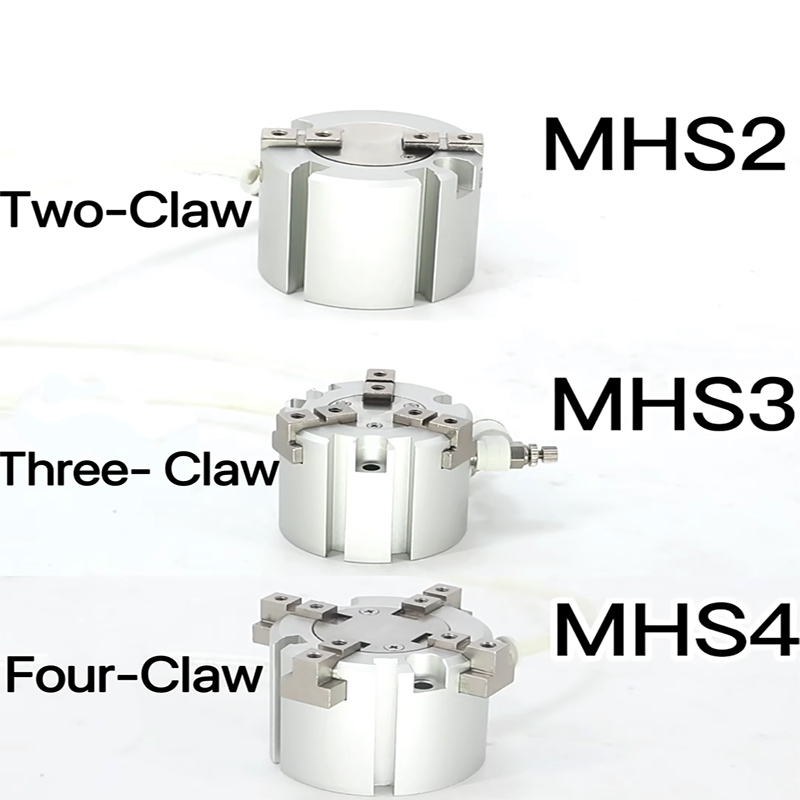

     -- MHS2: 2 párhuzamos pofa - lapos lemezekhez és sík munkadarabokhoz

     -- MHS3: 3 koncentrikus pofa – előnyös megoldás minden kör alakú alkatrészhez

     -- MHS4: 4 merőleges pofa – előnyös megoldás négyzet és téglalap alakú részekhez

     -- MHSJ3: Porvédővel felszerelve – poros, durva műhelykörnyezethez

     -- MHSH3: Kiterjesztett üreges átmenő furat – folyamatos átmenő típusú feldolgozáshoz

Egy mondat összefoglalása

     A SOLH MHS3 3 pofás és 4 pofás MHS4 ékbütyök önközpontosító üreges pneumatikus megfogói ±0,01 mm nagy pontosságú koncentrikus pozicionálást tesznek lehetővé opcionális egyszeres/kettős működésű konfigurációval és központi átmenő furattal, kompatibilisek az M9 sorozatú mágneses kapcsolókkal; MHS3 kör alakú tengely-/tárcsaalkatrészekhez, MHS4 négyzet- és téglalap alakú alkatrészekhez, széles körben használatos szerszámgépek betöltésében, 3C automatizálásban és precíziós présillesztésű összeszerelő állomásokon.
