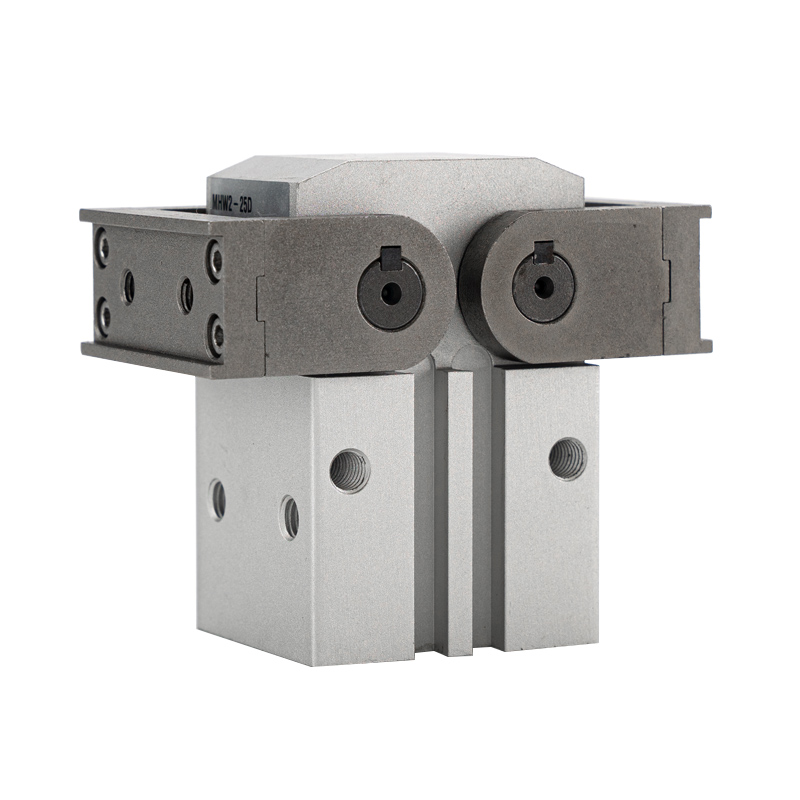

MHW2 sorozatú 180°-os fogasléces fogasléces pneumatikus megfogó

Márka: SOLH by Richge Technology

Termék áttekintése

     A SOLH MHW2 sorozat fogasléces fogaskerekes hajtású 2 pofás lengőfogó, összesen 180°-os nyitási szöggel. Alapvető erősségek: precíz hajtómű-szinkronmozgás, rendkívül széles, 180°-os lengési szög, helytakarékos körvonal, négyoldalas szenzorrögzítési nyílások és porálló, tartós konstrukció. Széles körben elterjedt munkadarab-fordításhoz, be-/kirakodáshoz, nagyméretű alkatrészek megfogásához és zárt térben működő állomásokhoz, és a nagy szögű lengőfogó alkalmazások általános választékává válik.

Alapvető szerkezeti és tervezési jellemzők

     -- Működési elv: A henger a fogaslécet a meghajtó fogaskerékhez tolja a szinkron forgás érdekében; két pofa szimmetrikusan lenge. A fogaskerekes háló kiváló szinkronizálást, egyenletes szorítóerőt biztosít eltolási eltérés nélkül.

     -- Lengés jellemző: Mindegyik pofa 90°-ig elfordul, a teljes kétoldali nyitás 180°-ban. A teljesen nyitott pofák a hengertestre merőlegesen állnak, minimális vetítési helyet foglalva, ideálisak a mechanikai elkerülést igénylő anyagmozgatáshoz.

     -- Test elrendezése: Négyzet alakú kemény eloxált alumínium ház beépített mágnesgyűrűvel. A négyoldali (felső/alsó/bal/jobb) érzékelő hornyok támogatják az M9B / A93 mágneses kapcsolók közvetlen illesztését, korlátlan szenzorelrendezést.

     -- Anyag és védelem: Kemény oxidációs henger, nagy szilárdságú ötvözött acél pofák és porálló tömítőszerkezet. A keskeny hézag megakadályozza az idegen anyagok behatolását, stabil teljesítményt poros műhelykörülmények között és meghosszabbítja az élettartamot.

     -- Üzemmód: Kettős működésű (D). A kétirányú henger tolóerő hajtja előre/hátra sebességfokozat forgását, hogy megvalósítsa a pofa nyitását és zárását.

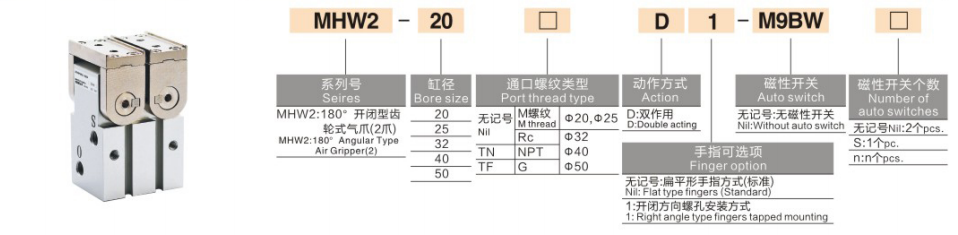

Teljes modellkódolási szabály

 1. Modellpélda: MHW2-32D-M9BW

  2. Szabványos rendelési referenciapéldák

     -- MHW2-25D: 25-ös furatú, kettős működésű alapmodell mágneskapcsoló nélkül

     -- MHW2-40D-M9B: 40-es furat, kettős működésű M9B mágneses kapcsolóval

Univerzális mag műszaki specifikáció (0,5 MPa tápnyomás)

Alapvető versenyelőnyök

  1. 180°-os ultraszéles lengési szög és kiváló helykihasználás

     -- A pofák teljes nyitásnál a testhez képest függőlegesen állnak, csak a hengerre vetített teret foglalják el, alkalmas keskeny állomásokhoz és a munkadarab elkerülését és billentését igénylő folyamatokhoz.

  2. Nagy pontosságú szinkron hajtómű

     -- Fogasléc és fogaskerék hálómeghajtás, szinkron hiba ≤0,1°, kiegyensúlyozott szimmetrikus befogás, hatékonyan megakadályozza a munkadarab egyoldalú erő által okozott elcsúszását.

  3. 360°-os rugalmas érzékelőelrendezés

     -- A mágneses kapcsolók négy karosszériafelületre szerelhetők, így minden irányú helyzetfigyelést, kényelmes telepítést és üzembe helyezést érhetünk el bármilyen szerelési tájolás esetén.

  4. Porálló szerkezet zord környezethez

     -- Optimalizált tömítés és kis belső réstömb por bejutása; mechanikus élettartam ≥5 millió ciklus, stabil a hosszú távú, nagy ciklusú automatizált gyártósorokhoz.

 Rögzítési formák és tipikus ipari alkalmazások

  1. Szerelési lehetőségek

     -- Axiális vízszintes rögzítés: Vízszintes rögzítés a szerelősor be- és kirakodásához

     -- Hosszirányú függőleges szerelés: Függőleges emelés munkadarab-fordító állomásokhoz

     -- Oldalsó oldalsó rögzítés: Oldalsó rögzítés szűk, szűk felszerelési térhez

  2. Tipikus alkalmazási forgatókönyvek

     -- Elektronika és háztartási gépek: A házak, panelek és nagyméretű alkatrészek megfogása és billentése

     -- Gépjárműalkatrészek: Lámpaházak, belső kárpitok és kis öntvények szállítása

     -- Logisztika és csomagolás: Dobozok, raklapok és hordós anyagok kezelése

     -- Gépi és fröccsöntő automatizálás: Nagy munkadarabok szedés szerszámgépekről és fröccsöntő gépekről

Kiválasztás összehasonlítása: MHW2 Gear Swing VS MHY2 Cam Swing VS MHT2 Toggle Gripper

3 lépésből álló gyorskiválasztási útmutató

  1. Furat kiválasztása a munkadarab tömege alapján

     -- 20 ≤ 3 kg ； 25 = 3 ~ 5 kg ； 32 = 5 ~ 10 kg ； 40 = 10 ~ 15 kg ； 50 = 15 ~ 20 kg . Tartalék ≥30% terhelési biztonsági ráhagyás.

  2. Lengésszög ellenőrzése

     -- Normál egypofás lengési szög 90°, teljes nyitás 180°. Biztosítson elegendő távolságot a munkadarab méretéhez és elkerülési útjához.

  3. Konfiguráció egyeztetés

     -- Helyzetjel visszacsatolás: Használjon négyoldalas rögzítési nyílásokat az M9B sorozatú mágneses kapcsolókkal a rugalmas elrendezés érdekében, függetlenül a telepítési iránytól.

     -- Poros műhelykörnyezet: előnyben részesítse az MHW2-t a kiváló porálló tömítőszerkezet miatt.

Egy mondat összefoglalása

     SOLH MHW2 fogasléc és fogaskerék 180°-os lengő pneumatikus megfogó fogaskerekes szinkron sebességváltót alkalmaz négyoldali mágneskapcsolóval és porálló tömítéssel, amely támogatja a közepes terhelésű munkadarab megfordítását és az anyagmozgatást; ideális helytakarékos lengőfogó csomagológépekhez, autóipari és általános automatizálási zárt térben működő állomásokhoz.
