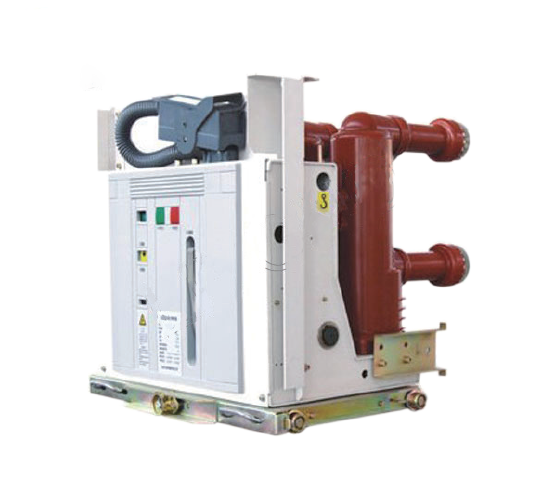

VSG-12 szigetelő henger kivonható VCB megszakító

VSG-12 szigetelő henger kivonható VCB megszakító

   Rendkívül jó státuszt élvezünk a nagyszerű áruk kiváló minőségű, versenyképes árának és ideális szolgáltatásának kilátásaink között a fém zárt elektromos kapcsolókészülékekhez, az LV energiaelosztó szekrényhez, a nagyfeszültségű fém-zárt kapcsolóberendezéshez. A jövővel szemben továbbra is fenntartjuk az integritás, a tisztelet, az innováció, a szenvedély és a szakmai csapat alapvető értékeit, mindig betartjuk az ügyfél-központú megközelítést, és visszaadjuk a globális ügyfeleknek a jó minőségű termékekkel és szolgáltatásokkal. Bízzünk gazdag emberi erőforrásainkra és kiváló tudományos kutatási feltételeinkre, hogy innovatív mechanizmussal alkalmazkodjunk a piac általános fejlődéséhez. Elsőként törekszünk az 'egyenlőség és a kölcsönös előnyök' kereskedelem alapvető igazgatóinak, és betartjuk a "Quality, a hírnév és a szolgáltatás" célját. És szívélyesen együttműködünk a különféle körök barátaival, mind otthon, mind külföldön, új gesztussal.

Beltéri visszavonható vákuumkuvarozó

  A VSG-12 beltéri nagyfeszültségű vákuum-megszakító (ABBR.: CIRVICTRE BEPER) háromszoros A.C. 50 Hz-es beltéri tápegység eloszlásával felszerelt 12 kV-os feszültséggel. Ez a termék összhangban van a GB1984-2003-val (nagyfeszültségű A.C. megszakító), JB3855-1996 (3,6-4,5 kV beltéri A.C. nagyfeszültségű áramköri megszakító), DL403-2000 (műszaki feltételek a 12-40,5 kV magas Voltage Cirtory Breaker) és az IEC 62271-11. megszakító). Használható a berendezések védelmére és vezérlésére a hálózati berendezésekben, valamint az ipari és bányászati ​​vállalkozás dinamikus kialakításához. Ires a terhelés és a gyakori működés váltásához, különböző ingatlanokkal, valamint a rövidzárlati áram megszakításának sokszoros műveleteinek képességével.

A beltéri kivonható vákuum-megszakítók alkalmasak háromfázisú váltóáramú teljesítményrendszerekre, 12 ~ 24kV-ig és 50/60 Hz frekvenciájú névleges feszültséggel. Ezeket széles körben használják erőművekben, alállomásokban, petrolkémiai anyagokban, kohászatban, gyártásban és más iparágakban, repülőterekben, lakóövezetekben stb. Vezérlés és védelem az elektromos berendezések védelme és védelme, különösen azoknál az esetekben, amelyeket ritkán kell működtetni a névleges áram- vagy többáramú rövidzárlaton. Telepíthető a beltéri levegőben szigetelt kapcsolóberendezésekbe, például a KYN28 vagy az AMS típusba.

  A megszakító érett APG technológiából készül. A VD4 terminális puffer alkalmazása biztosítja, hogy a beltéri terminál minden működési környezetben megbízhatóbb legyen. A VD4 teljes mértékben megfelel a GB, DL, IEC, DIN, VDE követelményeinek és más fejlett ipari országok szabványainak.

A vákuum -megszakító elsősorban három részből áll: vákuum ív oltó kamrából, működési mechanizmusból, konzolból és más alkatrészekből.

1. vákuum ív oltó kamra

A különféle típusú kapcsolók szerint kerámia vákuum ív oltó kamrák vannak külső képernyőkkel, kis vákuum ív oltó kamrákkal, köztes lezárt csésze alakú hosszirányú mágneses mezőkkel és belső lezárt üvegbuborék ív oltó kamrákkal. Az alapszerkezet a következő:

•  Légvédelemű szigetelő héj ： A légmentesen lezárt szigetelő rendszer, amely kerámia, üveg vagy mikrokristályos üvegből készült légzsinór -szigetelő hengerből, mozgatható végfedélből, rögzített végfedélből és egy rozsdamentes acél hullámos csőből álló vákuum lezárt tartály. A légkötelezettség biztosítása érdekében a tömítéstípus szigorú működési eljárásain kívül maga az anyagnak is szükség van a kis légzőképességre és a belső gázkibocsátáshoz.

• Vezetőképes rendszer ： Egy rögzített vezetőképes rúdból, rögzített ív felületéből, rögzített érintkezésből, mozgó érintkezésből, mozgó ív felületéből és mozgó vezetőképes rúdból áll. Az érintkezési struktúrát nagyjából három típusra lehet osztani: hengeres érintkezés, keresztirányú mágneses mező érintkezési horony ívelt felülete spirál alakú, és a hosszirányú mágneses mező érintkezése. Jelenleg az ilyen típusú ív -oltó kamra hosszanti mágneses mező technológiát alkalmaz, amelynek erős és stabil ív oltási képessége van.

• Árnyékoló rendszer ： Az árnyékoló burkolat nélkülözhetetlen alkatrész a vákuum ív oltó kamrájában, és különféle típusú árnyékoló burkolat létezik, például az érintkezési pont körül, a hullámosított csővédő burkolat és a feszültség kiegyenlítő árnyékoló burkolat. A fő árnyékoló burkolat funkciója a következő: ① A termékek megakadályozása érdekében, hogy a szigetelőhéj belső falára fröcsköljenek az ARC folyamat során, ezáltal csökkentve a héj szigetelési szilárdságát. ② Az elektromos mező eloszlásának egységességének javítása az ív -oltó kamrában előnyös a helyi mező szilárdságának csökkentése és a vákuum ív oltási kamra oltó kondenzációs termékeinek miniatürizálásának előmozdítása és az ív energia felszívása az ARC -rés dielektromos szilárdságának visszanyerésére.

2. Működési mechanizmus

A különböző típusú megszakítók szerint különböző működési mechanizmusokat alkalmaznak. A közös működési mechanizmusok közé tartozik a rugós működési mechanizmus (VS1), az állandó mágnes működési mechanizmus és a kombinált működési mechanizmus (VBD).

Egyéb alkatrészek: alváz járművek, szigetelő tartók, szigetelők stb.

Milyen jellemzői vannak a vákuum -megszakítóknak

• Erős törési kapacitás, legfeljebb 50 ka; A törés után a repedések közötti közeg gyorsan helyreáll, és nincs szükség a közeg cseréjére.
• Az érintkezési nyitási távolság kicsi. A 10 kV -os vákuum -megszakító érintkezési távolsága csak körülbelül 10 mm. A szükséges működési teljesítmény kicsi, a művelet gyors, a működési mechanizmus egyszerűsíthető, és a szolgáltatási élettartam meghosszabbítható. Általában a karbantartás nem szükséges körülbelül 20 évig.
• Rövid ív -oltási idő, alacsony íves feszültség, alacsony ív energia, alacsony érintkezési veszteség és többszörös megszakítások.
• A mobil vezető rúdnak kicsi tehetetlensége van, és alkalmas a gyakori működésre.
•  A kapcsoló üzemeltetésekor az akciózaj alacsony, így a városi használatra alkalmas.
• Az ív oltási vagy szigetelő közege nem használ olajat, és nincs tűz vagy robbanás veszélye.
• Az érintkezési fej egy teljesen lezárt szerkezet, amely nem csökkenti teljesítményét a nedvesség, a por és a káros gázok hatása miatt. Megbízható működés és stabil be- és kikapcsolási teljesítmény. Független alkatrészként az ív oltó kamra könnyen telepíthető és hibakeresés.
• A vákuum -megszakító élettartama alatt az érintkezési rész nem igényel karbantartást és ellenőrzést. Még ha karbantartást és ellenőrzést is végeznek, a szükséges idő nagyon rövid.
• Az ívet zárt tartályban oltják el, és az ív és a forró gáz nem van kitéve.
• Többszörösen felújító funkciókkal felszerelve, amelyek alkalmas az elosztóhálózatok alkalmazási igényeire

Előny:

• Egyszerű szerkezet
• Alkalmazkodjon az ultra-alacsony ellenállás vákuum-megszakítóhoz
• Adaptációs optimalizálás és moduláris rugó üzemeltetési mechanizmus
• Alkalmas gyakori műveletekre
• Ingyenes karbantartás, hosszú szolgálati élettartam
• Nagyon megbízható teljesítmény

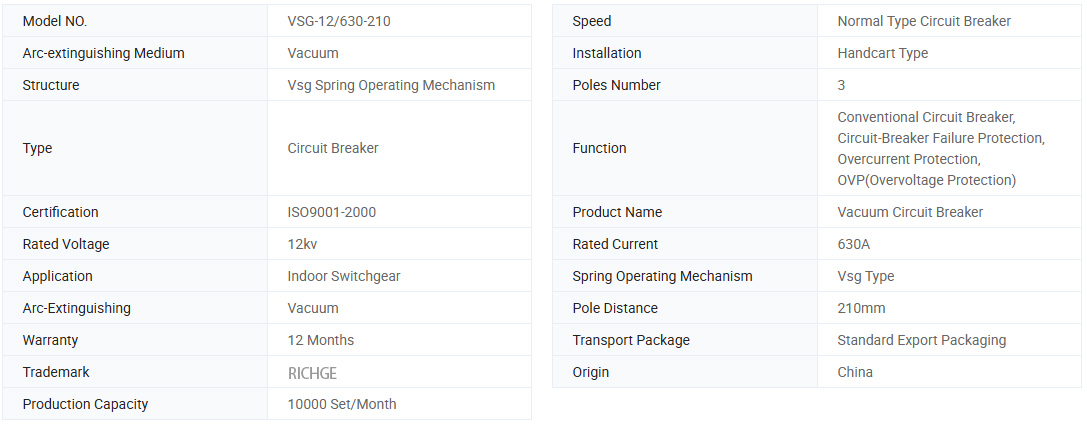

Alapvető információk.

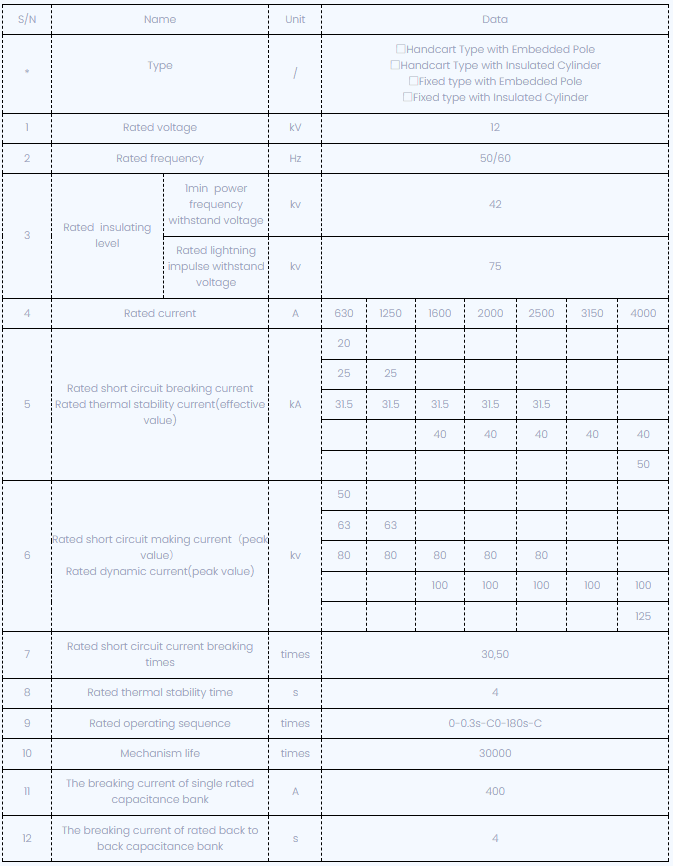

Műszaki paraméterek

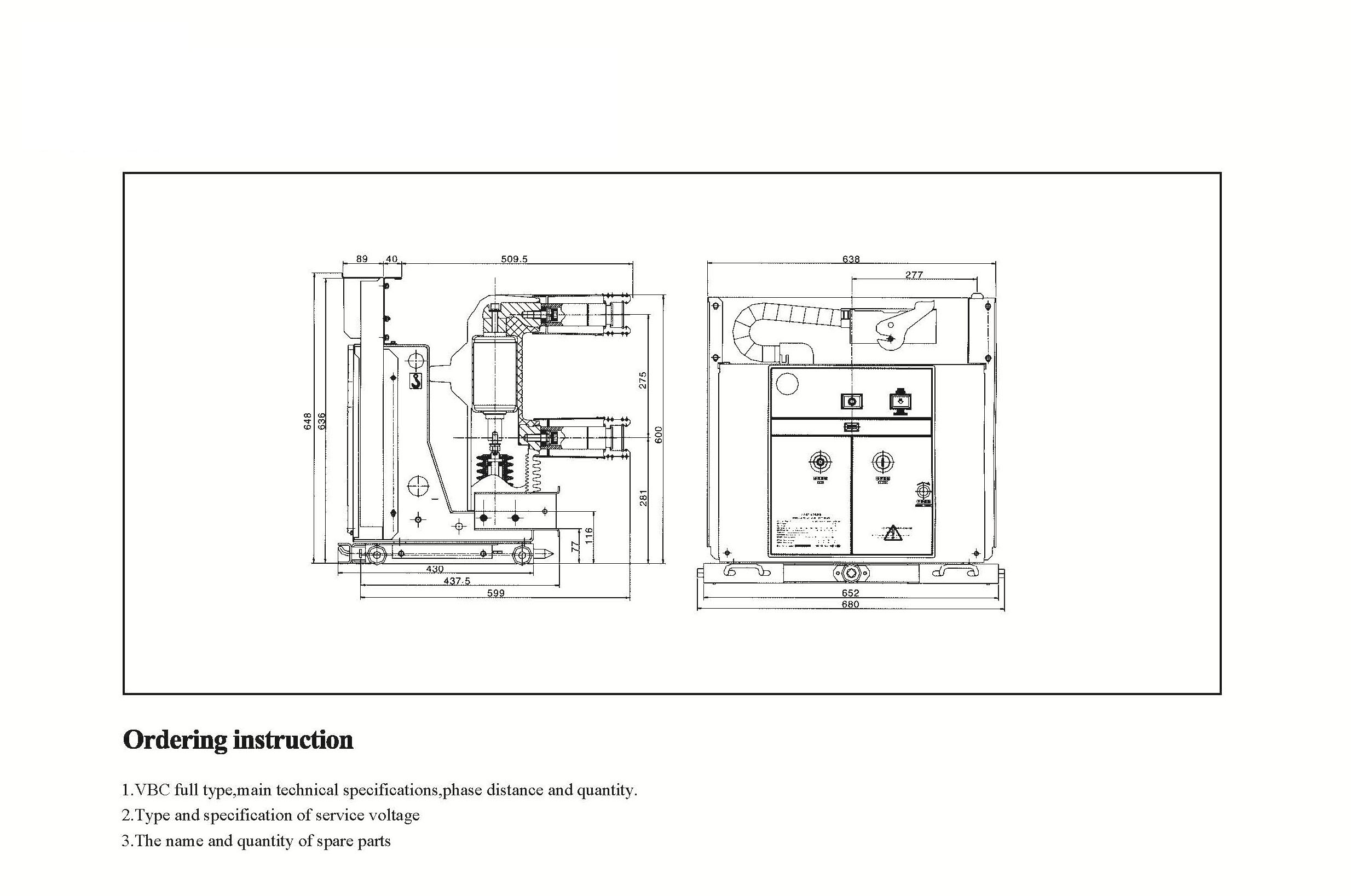

Műszaki rajzok

Szolgáltatási környezet a nagyfeszültségű vákuum -megszakító (VCB) számára

A) Léghőmérséklet: A legmagasabb hőmérséklet: +40ºC; A legalacsonyabb hőmérséklet: -25ºC

b) páratartalom: A havi átlagos páratartalom 95%; A napi átlagos páratartalom 90%.

C) Magasság: Maximális telepítési magasság: 2500 m

d) Nyilvánvalóan nincs olyan környezeti levegő, amelyet korrozív és éghető gázok, gőz stb.
