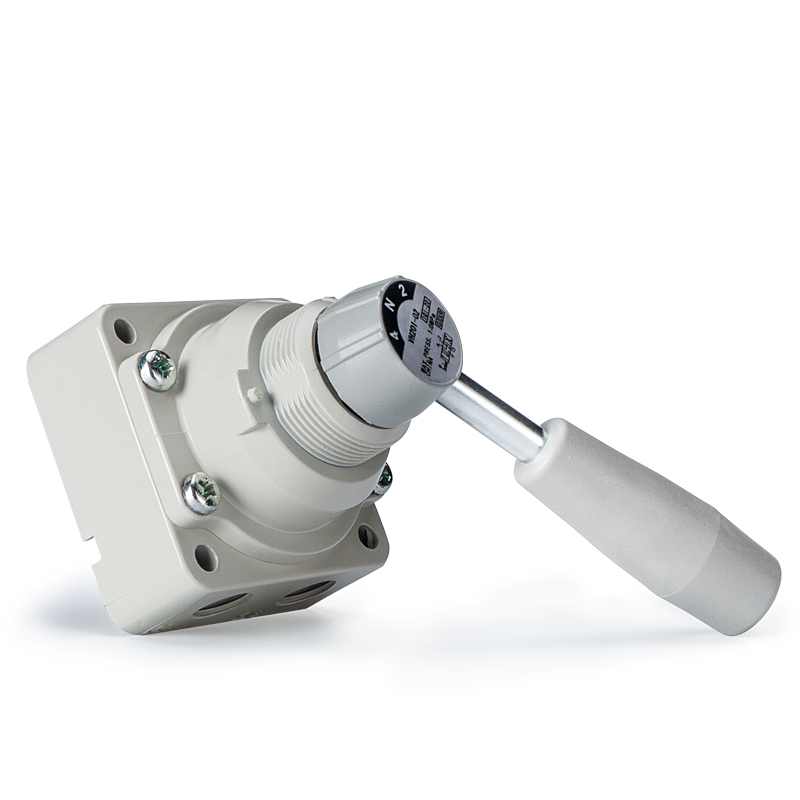

VH sorozatú 4 utas kézi forgó kézi szelep

Márka: SOLH by Richge Technology

Termék pozicionálás

     A VH sorozat egy 4 utas kézi forgó kézi szelep, amelyet 90°-os fogantyúforgatással működtetnek a levegő körök átkapcsolására. Széles körben használják kézi irányváltásra, berendezések üzembe helyezésére, vészleállításra és levegőforrás-kapcsolásra pneumatikus rendszerekben, egyszerű mechanikai szerkezettel, stabil megbízhatósággal és világos vizuális helyzetjelzéssel.

Alapfelépítés és működési elv

     -- Szelep típusa: 4 utas kézi forgó orsószelep

     -- Üzemmód: 90°-os fogantyúforgatás a helyzetváltáshoz

     -- Port meghatározása: P táp bemenet, A/B működő kimeneti portok, R kipufogónyílás

     -- Három standard központi funkció:

        1. Középen zárva (200/210-es modell): Az összes nyílás középső helyzetben le van zárva a hengernyomás fenntartása érdekében

        2. Középső kipufogó (201/211-es modell): Az A és B port a kipufogóhoz csatlakozik a teljes nyomáscsökkentés érdekében

        3. 2-pozíciós (202/212-es modell): nincs középső pozíció, csak két P→A / P→B állapot

     -- Tömítési szerkezet: Precíziós forgó orsótömítés rendkívül alacsony belső szivárgással

     -- Rögzítési lehetőségek: oldalsó csövek / alsó csövek; panel szerelés / közvetlen szelepház szerelés.

Teljes műszaki leírás

  1. Univerzális általános paraméterek

     -- Alkalmazható folyadék: sűrített levegő

     -- Ellenőrző nyomás: 1,5 MPa

     -- Max üzemi nyomás: VH200/300/400: 1,0 MPa VH600: 0,7 MPa

     -- Környezeti és középhőmérséklet: -5 ~ +60 ℃ (jegesedés nem megengedett)

     -- Működési elforgatási szög: 90°

     -- Kenési követelmény: Kenésmentes; ISO VG32 turbinaolaj kenés opcionális

     -- Anyag: Szeleptest – cinkötvözet / öntött alumínium; fogantyú – műszaki gyanta

  2. Sorozatméret és port paraméter táblázat

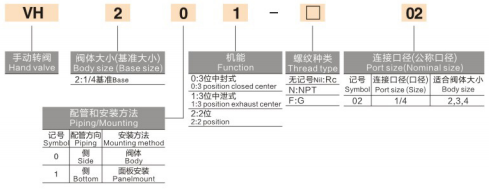

Modellkód magyarázata

  1. Példa: VH210-02

     -- VH: Alapsorozat kódja

     -- 2: Méretkód (2=1/4", 3=3/8", 4=1/2", 6=1")

     -- 1: Csővezeték elrendezése (0 = oldalsó nyílás, 1 = alsó nyílás)

     -- 0: Közép funkció (0 = középen zárva, 1 = középen kipufogó, 2 = 2 pozíció)

     -- 02: Portméret kódja (02=1/4", 03=3/8", 04=1/2", 06=3/4", 10=1")

  2. Népszerű szabványos modellek

     -- VH210-02: 1/4" alsó csővezeték, 3 állású középső zárt (leggyakrabban használt)

     -- VH200-02: 1/4" oldalsó csővezeték, 3 állású középső zárt

     -- VH201-02: 1/4" oldalsó csővezeték, 3 állású középső kipufogó

    -- VH310-03: 3/8" alsó csővezeték, 3 állású középső zárt

 A termék fő előnyei

  1. Intuitív kezelés a beépített pozíciózárral

      90°-ban elforgatható fogantyú jól látható kapcsolóállással; Az integrált mechanikus pozicionáló zár megakadályozza a véletlen hibás működést.

  2. Három középső funkció opció a különböző munkakörülményekhez

     -- Középen zárva (200/210): Tartsa fenn a henger szorítónyomását a berendezés leállítása közben

     -- Középső kipufogó (201/211): Biztonságos nyomáscsökkentés és teljes légtelenítés a karbantartáshoz

     -- 2 pozíciós (202/212): Egyszerű kétirányú kapcsolás közbenső tartási pozíció nélkül

  3. Rendkívül rugalmas, többszerelhető kivitel

     Támogatja az oldalsó és az alsó csővezeték-elrendezéseket; két beépítési mód áll rendelkezésre: falba süllyesztett szerelés vagy közvetlen szelepházrögzítés.

  4. Robusztus, hosszú élettartam és karbantartásmentes

      Tartós forgó tömítőszerkezet kiemelkedő por- és szennyeződésállósággal; nincs szükség rutinszerű kenésre vagy karbantartásra.

Tipikus alkalmazási forgatókönyvek

     -- Kézi kétirányú kapcsolás pneumatikus hengerekhez

     -- Ideiglenes kézi vezérlés, nyomás légtelenítés a berendezés üzembe helyezése és karbantartása során

     -- Vészleállítási szigetelés és levegőforrás elzárása a gép biztonsági reteszeléséhez

     -- Kézi indítóállomások félautomata gyártóberendezésekhez

     -- Pneumatikus áramkör bemutató és alapszabályozás tanítási próbapadok

Egy mondat összefoglalása

     A SOLH VH 4 utas kézi forgatható kézi szelep 90°-os forgatással, három cserélhető középső funkcióval, oldalsó/alsó csővezetékekkel és kettős panel/szelepes szerelési módokkal rendelkezik, standard univerzális alkatrészként szolgál a kézi pneumatikus kapcsoláshoz, a helyszíni üzembe helyezéshez és a biztonsági légköri leválasztáshoz.
