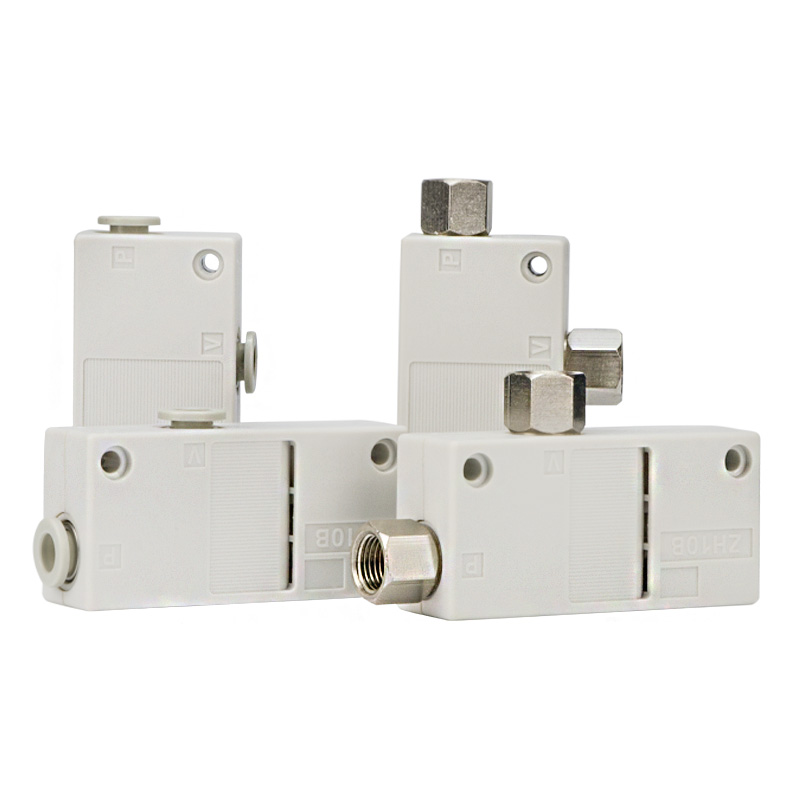

ZH-B sorozatú doboz típusú vákuumkidobó

ZH-B sorozat Doboz típusú vákuumkidobó | Beépített hangtompító egyfokozatú Venturi vákuumgenerátor

Márka: SOLH by Richge Technology | Drop-in csere kompatibilis az importált ZH-B sorozattal

1. Termék áttekintése

     A ZH-B doboz típusú vákuum-kidobó egyfokozatú Venturi-elvet alkalmaz, a testbe integrált hangtompítóval. Csak két port van fenntartva: SUP tápcsatlakozó és VAC vákuumcsatlakozó, nincs külön kipufogónyílás. Az elszívott levegő közvetlenül a beépített hangtompítón keresztül távozik. Rendkívül egyszerű telepítés külső hangtompító nélkül. Teljesen cserélhető az importált ZH-B-vel méretben és csatlakozási felületben. Két teljesítményű változat érhető el: S nagyvákuumú és L nagy átfolyású típus, komplett fúvókaméretekkel. Ideális kompakt kisméretű automatizálási lámpatestekhez és robotos pick-and-place alkalmazásokhoz.

  Modell megkülönböztetés

     • ZH-B doboz típusa: Beépített hangtompító, 2 port (SUP és VAC)

     • ZH-D karosszéria-portos típus: Nincs beépített hangtompító, 3 független SUP/VAC/EXH port a külső csövekhez

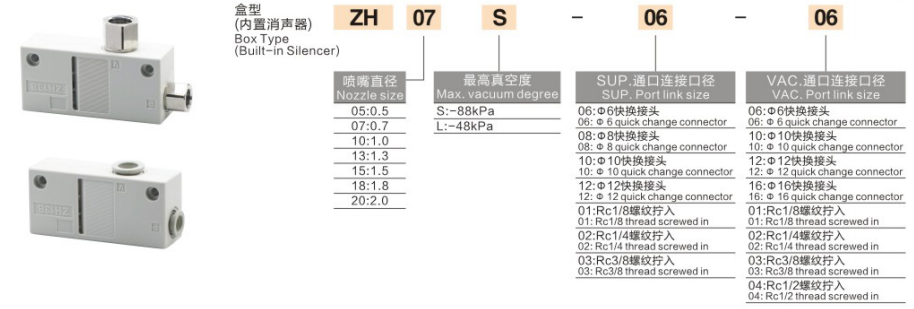

2. Teljes modellkódolási magyarázat

  Példa:ZH07S-06-06

     • ZH: Sorozatkód, dobozos vákuumkidobó beépített hangtompítóval

     • 07: Fúvóka méret kódja

     • S/L: Max vákuum karakterisztika. S = nagy vákuum; L = nagy átfolyás

     • 06: SUP tápcsatlakozó csatlakozási mérete

     • 06: VAC vákuum port csatlakozási mérete

  Portkód hivatkozási táblázat

  Megrendelési példa: ZH10S‑08‑10
     ZH dobozos vákuum-kidobó beépített hangtompítóval, Φ1,0 mm-es fúvókával, S nagyvákuum fokozatú; tápcsatlakozó Φ8 egyérintéses illesztés, vákuumport Φ10 egyérintéses csatlakozó.

3. Alapvető teljesítményelőnyök

     • Beépített beépített hangtompító: Nincs szükség külső hangtompítóra. Az elszívott levegő a belső hangtompító szerkezeten keresztül távozik. Kevesebb alkatrész, alacsony zajszint és helytakarékos.

     • Csak 2 port az egyszerű vezetékezéshez: Csak SUP levegőbevezető és VAC vákuumcsatlakozó, nincs külön EXH kipufogónyílás. Tökéletes korlátozott, kompakt telepítési helyre.

     • A kettős teljesítményű változatok opcionálisak

￮ S Nagy vákuum (-88 kPa): Erős adszorpciós erő jól tömített munkadarabokhoz, például acéllemezhez, üveghez, PCB-hez és műanyag házhoz.

￮ L Nagy átfolyású (-48 kPa): Nagyobb szívóáram a vákuumszivárgás kompenzálására, alkalmas lélegző, porózus anyagokhoz, például papírhoz, fóliához, kartonhoz és habhoz.

     • Több port kiválasztása: háztartási gépekhez széles körben használt metrikus egyérintéses szerelvények; Rc belső menetes változatok exportfelszerelésekhez.

     • Könnyű PBT test: Beépített PBT fúvóka, kis súly, alkalmas kisméretű EOAT robotokhoz. Támogatja a közvetlen csavaros rögzítést vagy a konzolos felszerelést.

     • Olajmentes működés: Csak száraz, szűrt sűrített levegő szükséges, olajködös kenés tilos.

4. Szabványos műszaki előírások

  Referenciateljesítmény 0,5 MPa tápnyomás mellett

5. ZH-B Box Type VS ZH-D Body-ported Type

6. Kiválasztási útmutató

     • S/L verzió kiválasztása

￮ ✅ S Nagy vákuum: Sima tömített munkadarabok, amelyek erős adszorpciós erőt igényelnek.

￮ ✅ L Nagy átfolyású: Szivárgó munkadarabok, mint például karton, fólia, szövet, a nagy áramlás kompenzálja a vákuum szivárgását.

     • Fúvóka furat kiválasztása: Válassza ki a szívókorong teljes adszorpciós területe alapján. A nagyobb fúvóka nagyobb áramlást és nagyobb levegőfogyasztást eredményez. Kerülje a túlméretezett fúvókát, hogy elkerülje a sűrített levegő pazarlását.

     • Port kiválasztása: Metrikus egyérintéses szerelvények (06/08/10) háztartási automatizáláshoz; Rc menet (01/02) export gépekhez.

     • Vákuum érzékelés: Nincs beépített nyomásérzékelő. Szerelje be a ZSE vákuumnyomás kapcsolót a vákuumkörbe a vákuum megerősítéséhez vagy a hiányzó alkatrész riasztásához.

7. Szabványos pneumatikus áramkör

     AFC levegőforrás szervizegység (olajköd egység tilos) → 3/2 mágnesszelep → ZH-B SUP tápcsatlakozó; VAC vákuumcsatlakozó → ZFC vákuumszűrő → vákuumszívókorong.

8. Fontos kezelési megjegyzések

     • Szigorúan tilos az olajköd kenőanyag használata. Az olajszennyeződés eltömíti az apró fúvókát, és csökkenti a szívóerőt.

     • A ZFC vákuumszűrőt a vákuumoldalra kell felszerelni a por elzárása és a fúvóka védelme érdekében.

     • Javasolt tápnyomás: 0,4 ~ 0,5 MPa. A hosszú távú folyamatos működés 0,6 MPa teljes nyomás alatt nem ajánlott.

     • Tartsa a lehető legrövidebbre a tömlőt az ejektor és a tapadókorong között, csökkentse a csővezeték térfogatát a gyorsabb vákuumreakció érdekében.

     • A beépített hangtompító elem hosszú használat után felgyülemlik a port. Tisztítsa meg vagy cserélje ki a hangtompító elemet, ha a szívás lecsökken.
