Márka: SOLH by Richge Technology | Teljes mechanikus és interfész cserélhető az SMC ZL1 Original Series termékkel
 |
A SOLIH ZL1 sorozat többlépcsős diffúzoros Venturi vákuum-kidobó szerkezetet alkalmaz, amely teljesen felcserélhető az eredeti SMC ZL1 mérettel és port-elrendezéssel. Azonos levegőfogyasztási feltételek mellett nagyobb szívóáramot és kisebb energiaveszteséget biztosít. Széles körben alkalmazzák a nagy sebességű pick-and-place robot manipulátorokhoz és erős adszorpciós alkalmazásokhoz porózus, lélegző munkadarabokhoz.

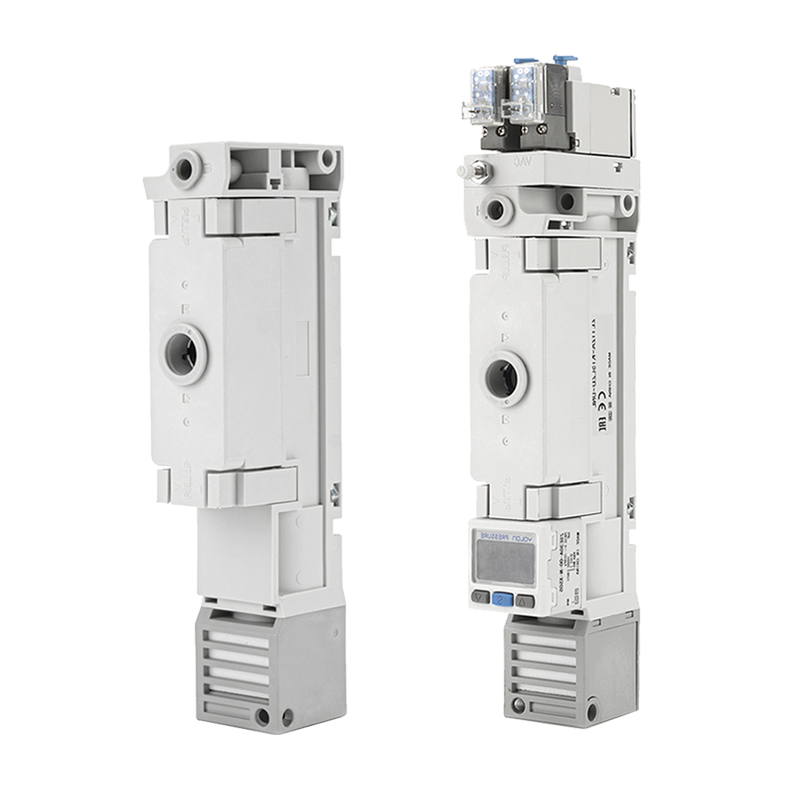

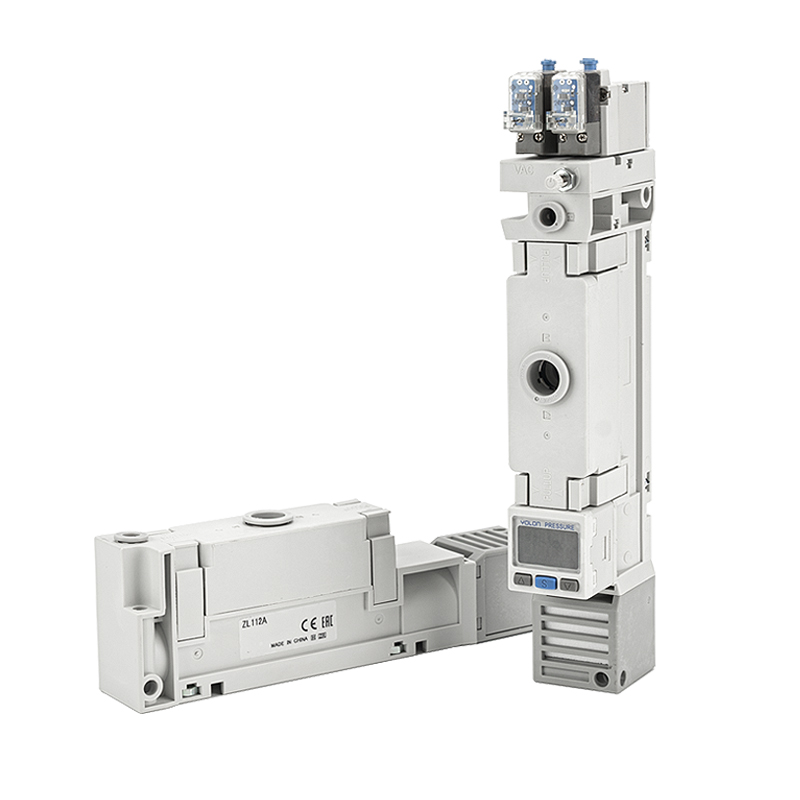

Két alapvető konfiguráció választható:
• Szelep nélküli típus (szelep nélkül): Csak tiszta ejektortest, külső mágnesszelepek vezérlik. Alacsony költségű és rendkívül rugalmas az egyedi rendszerintegrációhoz.
• Szeleptípussal: Beépített tápszelep, kioldószelep és vákuumnyomás-érzékelő modul. Nincs szükség extra külső szelepalkatrészekre, egyszerűsített csővezeték és gyorsabb reakció. Előnyben részesített általános megoldás a robotkarvég-szerszámozáshoz (EOAT).
A 12A modell specifikációja: Max szívási áramlás 100L/perc (ANR), üzemi befúvott levegő nyomása 0,4~0,6 MPa tiszta sűrített levegő. Tápcsatlakozó és vákuumcsatlakozó egyérintéses csatlakozókkal: Φ6 metrikus vagy Φ1/2 hüvelykes angolszász opcionális.

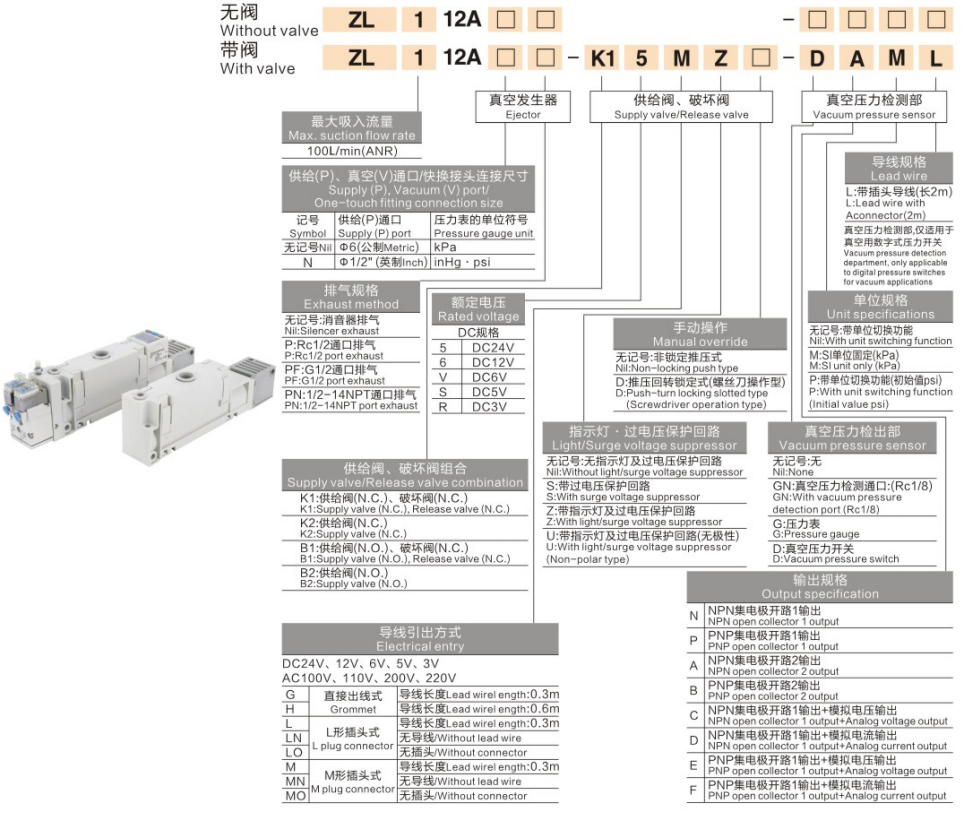

2.1 Szelep nélküli alapkódolás
ZL1-12A
• ZL1: Többfokozatú vákuumkidobó sorozat kódja
• 12A: Méretkód, maximális szívóáram 100L/perc (ANR)
Teljes példa:ZL1-12A-K15MZ-DAML
|
Kódszegmens |
Megfelelő modul és definíció |
|
ZL1-12A |
Sorozat + méretkód (100L/perc) vákuumos kidobó főtest |
|
K1 |
Tápszelep N.C. + Kioldószelep N.C. kombináció, táp/kioldó szelep szerelvény |
|
5 |
Névleges tekercsfeszültség DC24V |
|
M |
M-alakú dugaszolható vezetékkimenet, kábelhossz 0,3 m |
|
Z |
Jelzőlámpával és túlfeszültség védelmi áramkörrel |
|
D |
Beépített vákuumnyomáskapcsoló érzékelő egység |
|
A |
NPN nyitott kollektoros kétcsatornás kimeneti specifikáció |
|
M(L) |
Nyomáskapcsoló kábel: 0,3 m / 2 m dugóval, csak egyet válasszon |
3.1 Tápegység (P) / Vákuum (V) port egyérintéses szerelvény mérete
|
Mark |
Ellátás (P) Port |
Nyomásegység opciók |
|
Nincs jel / N |
Φ6 Metrikus egyérintéses illesztés |
kPa |
|
hüvelykes változat |
Φ1/2" Imperial egyérintéses szerelvény |
inHg, psi |
3.2 Kipufogási mód
|
Mark |
Kipufogó leírása |
|
Nincs jel |
Hangtompító kipufogó (normál, alacsony zajszintű teljesítmény) |
|
PR |
1/4"-os kipufogónyílás, külső csővezeték a központi elszíváshoz |
|
PG1/2 |
G1/2 nyílású kipufogó, nagy átfolyású központi kipufogó |
|
PN1/2-14NPT |
NPT 1/2-14-es kipufogónyílás észak-amerikai berendezésekhez |
3.3 Névleges feszültség
|
Kód |
Feszültség specifikáció |
|
5 |
DC24V (ipari főáram) |
|
6 |
DC12V |
|
V |
DC6V (opcionális) |
|
VDC |
DC5V (csak egyedi gyártású) |
3.4 Tápszelep és kioldószelep kombinációk (szelepes modelleknél)
|
Kód |
Szelep kombináció |
Funkció leírása |
|
K1 |
Tápszelep N.C. + Kioldószelep N.C. |
Tápellátás a vákuum felépítéséhez; energetizáló kioldás a gyors vákuumtöréshez. Normál mainstream kiválasztás. |
|
K2 |
Tápszelep N.C. (nincs kioldószelep) |
Csak az ellátás ellenőrzése; vákuummal természetes úton felszabaduló, költségoptimalizált megoldás. |
|
B1 |
Tápszelep N.O. + Kioldó szelep N.C. |
Normál esetben nyitott befúvószelep, folyamatos levegőellátás kikapcsoláskor, speciális vákuumtartási munkakörülményekhez. |
|
B2 |
Tápszelep N.O. (nincs kioldó szelep) |
Alapvetően nyitott tápellátás konfiguráció. |
3.5 Kézi felülírás funkció
|
Mark |
Kézi felülírás üzemmód |
|
Nincs jel |
Nem reteszelő nyomógomb: nyomja meg az áramellátáshoz, engedje el a visszaállításhoz. |
|
D |
Nyomós-forgatható reteszelő típus (csavarhúzóval működtethető), zár a folyamatos levegőellátáshoz üzembe helyezés és hibakeresés során. |
3.6 Jelzőlámpa és túlfeszültség-védelmi áramkör
|
Mark |
Konfiguráció leírása |
|
Nincs jel |
Nincs jelzőlámpa és nincs túlfeszültségvédő áramkör. |
|
S |
Beépített túlfeszültség-szűrő áramkör a tekercs élettartamának meghosszabbítása érdekében. |
|
Z |
Jelzőlámpa és túlfeszültség-védelmi áramkör a bekapcsolási állapot megjelenítéséhez. |
|
U |
Polaritásmentes jelzőlámpa és túlfeszültség-védelmi áramkör, tetszőleges vezetékezés megengedett. |
3.7 Elektromos bemeneti / vezetékkimeneti mód
|
Kód |
Kábelkimenet meghatározása |
|
G |
Átvezető kábelbemenet, kábel hossza: 0,3 m |
|
H |
L-alakú dugaszolóaljzat, kábelhossz: 0,6 m |
|
LN |
L-alakú dugós típusú, kábel nélkül (az ügyfél saját maga készíti elő a kábelköteget) |
|
M |
M-alakú dugaszolóaljzat, kábelhossz: 0,3 m |
|
MN |
M-alakú dugós típusú, kábel nélkül (az ügyfél saját maga készíti elő a kábelköteget) |
3.8 Vákuumnyomás-egység (Csak a vákuumérzékelővel felszerelt egységekre érvényes)
|
Mark |
Mértékegység beállítása |
|
Nincs jel |
Több egység kapcsolható: kPa / inHg / psi választható |
|
M |
Fix egység, csak kPa |
|
S |
Több egységben kapcsolható, gyárilag psi-re beállítva |
|
P |
Több egységben kapcsolható, gyárilag psi-re beállítva |
3.9 Vákuumnyomás-érzékelő modul
|
Mark |
Észlelési funkció és alkalmazás |
|
Nincs jel |
Nincs érzékelő egység; tiszta ejektor test, a külső érzékelőt külön csatlakoztassa. |
|
GN |
Vákuumérzékelő port (Rc1/8), csatlakoztassa a külső digitális nyomásmérőt vagy a PLC adatgyűjtő modult. |
|
G |
Beépített analóg nyomásmérő a helyi vizuális vákuumszint-leolvasáshoz. |
|
D |
Beépített vákuumnyomás kapcsoló, kimeneti kapcsoló / analóg jel a hiányzó alkatrész riasztásához és a munkadarab-helyben történő visszajelzéshez. |
3.10 Kimeneti specifikáció (D típusú vákuumnyomás kapcsolóhoz)
|
Kód |
Kimeneti mód leírása |
|
N |
NPN nyitott kollektoros 1 csatornás kimenet, szabvány PLC NPN bemeneti csatornához |
|
P |
PNP nyitott kollektoros 1 csatornás kimenet |
|
A |
NPN nyitott kollektoros kétcsatornás független kimenet |
|
W |
PNP nyitott kollektoros kétcsatornás független kimenet |
|
C |
NPN 1 csatornás kapcsoló + analóg feszültségkimenet |
|
D |
NPN 1 csatornás kapcsoló + analóg áramkimenet |
|
E |
PNP 1 csatornás kapcsoló + analóg feszültségkimenet |
|
F |
PNP 1 csatornás kapcsoló + analóg áramkimenet |
3.11 Nyomáskapcsoló kábel specifikációja (D-típushoz)
|
Kód |
Kábel meghatározása |
|
L |
Előre szerelt dugaszolható kábel, teljes hossza: 2 m |
|
M |
Előre összeszerelt dugaszolható kábel, teljes hossza: 0,3 m |
|
Paraméter elem |
Szabványos specifikáció |
|
Működési elv |
Többfokozatú diffúzor Venturi vákuumkidobó, nagy hatékonyságú energiatakarékos szerkezet |
|
Maximális szívóáram (12A méret) |
100 l/perc (ANR) |
|
Normál befúvott levegő nyomás |
0,4 ~ 0,6 MPa |
|
Tápellátás / vákuum port |
Egyérintéses illesztés: Φ6 Metric / Φ1/2" Imperial opcionális |
|
Kipufogó opciók |
Szabványos hangtompító kipufogó; PR / PG / PN port típusú központi külső kipufogó opcionális |
|
Névleges tekercsfeszültség |
DC24V / DC12V / DC6V; DC5V egyedi kérésre elérhető |
|
Elektromos belépési lehetőségek |
G tömítőgyűrű / H-L alakú dugó / M-M alakú dugó; LN / MN kábel nélküli változat az ügyfelek huzalozására |
|
Vákuumérzékelő egység |
Nincs érzékelés / GN érzékelő port (Rc1/8) / G helyi nyomásmérő / D beépített vákuumnyomás kapcsoló |
|
Jelkimenet |
NPN / PNP egy-kétcsatornás kapcsoló kimenet; analóg feszültség/áram kimenet opcionális |
|
Kijelző és túlfeszültség-védelem |
Nincs védelem / S túlfeszültség elleni védelem / Z jelző + védelem / U polaritás nélküli kijelző + védelem |
|
Összehasonlító elem |
Szelep nélküli ZL1-12A típus |
ZL1-12A-K1 típusú szeleppel… |
|
Integrált szelepek |
Nincsenek beépített szelepek, külső 3 utas mágnesszelep szükséges |
Integrált tápszelep + kioldószelep (K1/K2/B1/B2 sorozat) |
|
Vákuumtörés módszer |
Külső szeleppel vagy természetes kioldással vezérelhető |
Azonnali vákuumszünet a beépített kioldószelepnek köszönhetően a munkadarab gyors ledobásához |
|
Válasz sebesség |
A külső szelep és a csővezeték elrendezésétől függően |
Gyorsabb integrált válaszadás a nagy ciklusú robotalkalmazásokhoz |
|
Csővezetékek bonyolultsága |
Külön szelepeket, szerelvényeket és szűrőtartozékokat igényel |
Erősen integrált, minimális helyszíni csőszerelési munka |
|
Költség és rugalmasság |
A legalacsonyabb költség, maximális rendszertervezési rugalmasság |
Magasabb integrációs szint, előnyben részesítve a robot EOAT végeffektor számára |
|
Nyomásérzékelés |
Külső vákuumnyomás kapcsoló szükséges |
Opcionális beépített G nyomásmérő / D vákuumnyomás kapcsoló |
1. megoldás: Szelep nélküli költségoptimalizált áramkör
AFC2000 nem olajos, kétegységes levegőforrás kezelés → 3V110 3 utas mágnesszelep → ZL1-12A szelep nélküli vákuumkidobó → ZPT vákuum tapadókorong
2. megoldás: szelepes nagysebességű robot pick-and-place áramkörrel
AR nyomásszabályzó → ZL1-12A-K15MZ-DAML (beépített tápszelep, kioldószelep és vákuumnyomás-kapcsoló) → robot-véghajtó szívókorong, az automatikus hiányzó munkadarab riasztás funkciója támogatott.
3. megoldás: Többbankos központosított levegőellátó áramkör
AFC nagy átfolyású, nem olajos kétegységes → több ZL1 szelepes kidobó elosztóval → több szívókorongos szinkron anyagfelvétel.
• Port mérete: Szabványos PU6 / Φ6 csőhöz válassza a jelölés nélküli metrikus portot. Az angolszász Φ1/2"-es csőhöz adja meg az angolszász portot az inHg / psi nyomásegységgel együtt.
• Kipufogó: Az alacsony zajszintű műhelykörnyezet érdekében tartsa a szabványos hangtompító kipufogót. A kijelölt biztonságos területre történő elszíváshoz használjon PR / PG / PN port típusú központi elszívást.
• Feszültség: DC24V (5-ös kód) háztartási automatizálási berendezésekhez; DC12V / DC6V európai export- vagy kisfeszültségű készülékprojektekhez.
• Szelep kombináció: K1 (N.C. táp + N.C. kioldó) szabványos nagysebességű pick-and-place rendszerhez; K2 a költségcsökkentés érdekében; B1/B2 speciális normál, nyitott vákuumtartó munkakörülményekhez.
• Felismerési követelmény: Válassza a D vákuumnyomás kapcsolót (az NPN/PNP megfelel a PLC bemenet típusának) a PLC hiányzó alkatrész riasztásához; G helyi nyomásmérő a helyszíni szemrevételezéshez; GN észlelési port harmadik féltől származó külső adatgyűjtéshez.
• Kijelző és túlfeszültség elleni védelem: Válassza ki a Z / U verziót a szekrény diagnosztikai jelzéséhez; S túlfeszültség elleni védelem párás, zord munkakörnyezethez.
• Kézi felülírás: Válassza a D nyomógombos reteszelés kézi felülírását a gyakori üzembe helyezési és hibakeresési forgatókönyvekhez, és támogatja a lezárt folyamatos levegőellátást.
• 3C elektronika PCB és chip nagy sebességű pick-and-place kezelés
• Lítium-ion akkumulátor elektróda lap anyagátvitel
• Karton és porózus anyagok erős adszorpciója
• Üveg- és fémlemez nagy teherbírású robotkomissiózás
• Fröccsöntő robot alkatrészeinek eltávolítása és szétszerelése
• Élelmiszer-feldolgozási csomagolóanyag-megfogó alkalmazás
• Logisztikai válogató nagy sebességű robotos szállítórendszerek
• NE használjon olajködös FRL egységeket (AC / BC sorozatú három egység) vákuumos ejektor levegőellátáshoz. A kenőolaj eltömíti a többfokozatú diffúzor fúvókáit, ezért AFC nem olajos, kétegységes levegőforrás-kezelő egységet kell alkalmazni.
• Kötelezően szerelje be a ZFC beépített vákuumszűrőt az upstream oldalra. Az apró többfokozatú fúvókák érzékenyek a porra; A szívó áramlás erősen leromlik, ha a részecskék szennyeződése miatt eltömődik.
• A kidobó és a tapadókorong közötti tömlő hossza a lehető legrövidebb legyen a gyors vákuumképződés és a stabil szívóteljesítmény garantálása érdekében.
• Optimális befúvott levegő nyomástartomány 0,4-0,6 MPa. Az elégtelen nyomás gyenge szíváshoz vezet; a túlzott nyomás növeli a sűrített levegő fogyasztását.
• A szelepes modelleknél válassza a Z / S / U változatokat beépített túlfeszültség-védelmi áramkörrel, hogy meghosszabbítsa a mágnestekercs élettartamát a kapcsolószekrényeken belül.
• A PR / PG / PN központosított kipufogó-konfigurációknál tartsa fenn az akadálymentes kipufogócsöveket, az ellennyomás súlyosan rontja a vákuumépítési teljesítményt.
