ZU sorozatú beépített egyenes vákuumkidobó

ZU sorozatú beépített egyenes vákuumkidobó | SOLH egyenes csöves betétes típusú vákuumgenerátor

Márka: SOLH by Richge Technology | SMC szabványos cserélhető soros vákuumkidobó

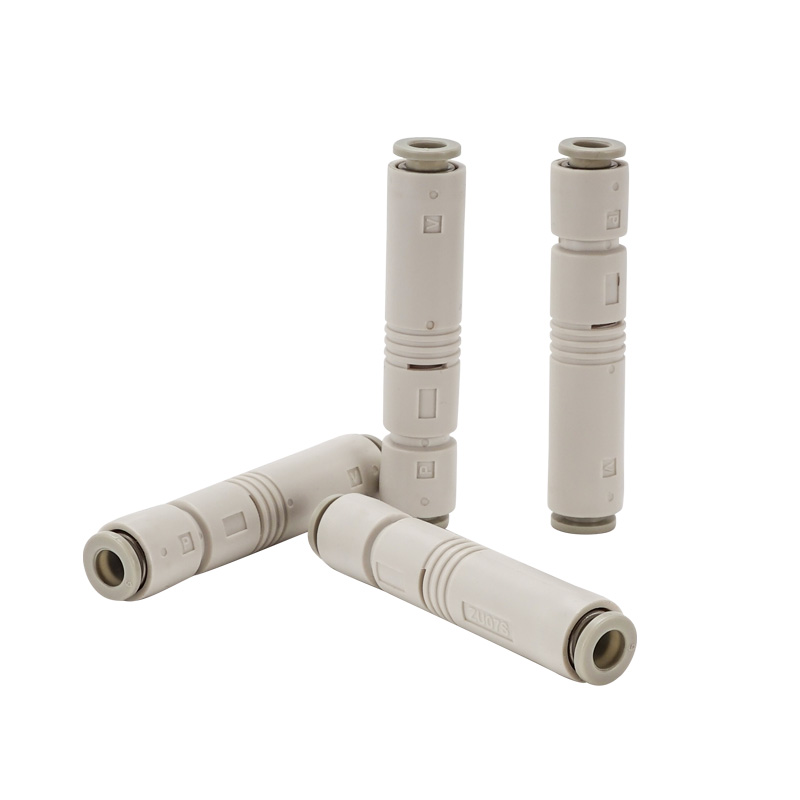

1. Termék áttekintése

     A ZU sorozat beépített, egyenes csöves vákuumkidobó. A vákuumcsatlakozó és a levegőbevezető nyílás koaxiálisan, egyenes vonalban helyezkednek el. A legkisebb méret, ultrakönnyű súly és helytakarékos telepítés jellemzi. Alkalmas elosztott tapadókorongokhoz, mozgó alkatrészekhez és szűk, szűk helyhez.

2. Alapfelépítés és működési elv

     • Szerkezet: SUP tápcsatlakozó → fúvóka → diffúzor rész → VAC vákuumcsatlakozó → EXH kipufogónyílás, egybeöntött műgyanta test.

     • Alapelv: A sűrített levegő nagy sebességű sugára a fúvókán keresztül negatív nyomást hoz létre a vákuumnyílásnál a vákuum-adszorpcióhoz; kipufogó beépített hangtompító szerkezettel.

     • Anyag: Főtest: műszaki PBT gyanta; egyérintéses illesztés: POM. Réz- és fluormentes, RoHS-kompatibilis.

     • Súly: ZU05 ≈6,5g, ZU07≈7,0g; Új ZU□A továbbfejlesztett verzió csak 3,9g.

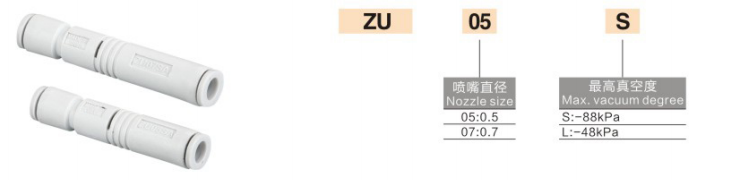

3. Modellkódolási szabály (SMC szabvány)

  Régi verzió (ZU05 / ZU07)

  Formátum: ZU + fúvóka furat + típus (S/L)

     • ZU05S: Φ0,5 fúvóka, nagy vákuum típusú (-84 kPa)

     • ZU05L: Φ0,5 fúvóka, nagy átfolyású típus (-48kPa)

     • ZU07S: Φ0,7 fúvóka, nagy vákuum típusú

     • ZU07L: Φ0,7 fúvóka, nagy átfolyású típus

  Új, továbbfejlesztett verzió (ZU□A, rövidebb és könnyebb)

  Formátum: ZU + 03/04/05/07 + S/L + A

     • 03=Φ0,3, 04=Φ0,4, 05=Φ0,5, 07=Φ0,7

     • S = nagy vákuum (-87~-90 kPa); L = nagy áramlás (-48 kPa)

     • A = továbbfejlesztett változat: hossz 11%-kal rövidebb, súly 40%-kal csökkent

4. Kulcsparaméter táblázat @0,45 MPa szabványos tápnyomás

5. S nagyvákuum VS L nagy átfolyású

     • S nagyvákuumú típus: Végső vákuum -84~-90kPa. Kis tapadókorongokhoz, vékony, jól tömített, erős adszorpciós erőt igénylő munkadarabokhoz, például elektronikus alkatrészekhez és vékony filmekhez.

     • L Nagy átfolyású típus: Végső vákuum -48kPa nagyobb szívóárammal. Alkalmas porózus/durva felületű munkadarabokhoz, nagy szívókorongokhoz, nagy szivárgáshoz és gyors reakcióigényhez, pl. karton és fatábla.

6. Telepítési és csővezetéki útmutató

  1. Telepítés: Bármilyen irányban felszerelhető, nincs szükség rögzítő konzolra; közvetlenül a légcső közepébe helyezhető.

  2. Csővezeték

￮ SUP tápcsatlakozó: csatlakoztassa a Φ6 levegőcsövet (standard)

￮ VAC vákuumcsatlakozó: csatlakoztassa a tapadókorongot / vákuumcsővezetéket

￮ EXH kipufogónyílás: nyitott a légkör felé, ne zárja el

  3. Nyomás: Normál 0,45 MPa, működési tartomány 0,1 ~ 0,6 MPa

  4. Hőmérséklet: 5-50 ℃ (nincs jegesedés a levegőben)

7. Tipikus alkalmazási forgatókönyvek

     • 3C elektronika, félvezető, elosztott adszorpció kis tapadókorongokkal

     • Automatizálási gyártósor, mozgó alkatrészek / robotvég effektor

     • Szűk telepítési hely, könnyű és nagy sebességű válaszalkalmazások

     • Vékony papír, vékony film, apró alkatrészek és elektronikus chipek kezelése

8. Kiválasztás összehasonlítása: ZU vs ZB vs ZL
